Mppt solar victron.

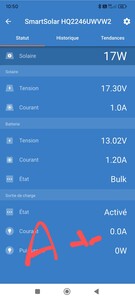

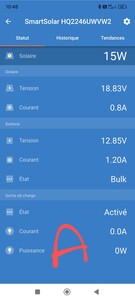

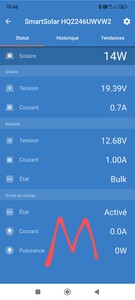

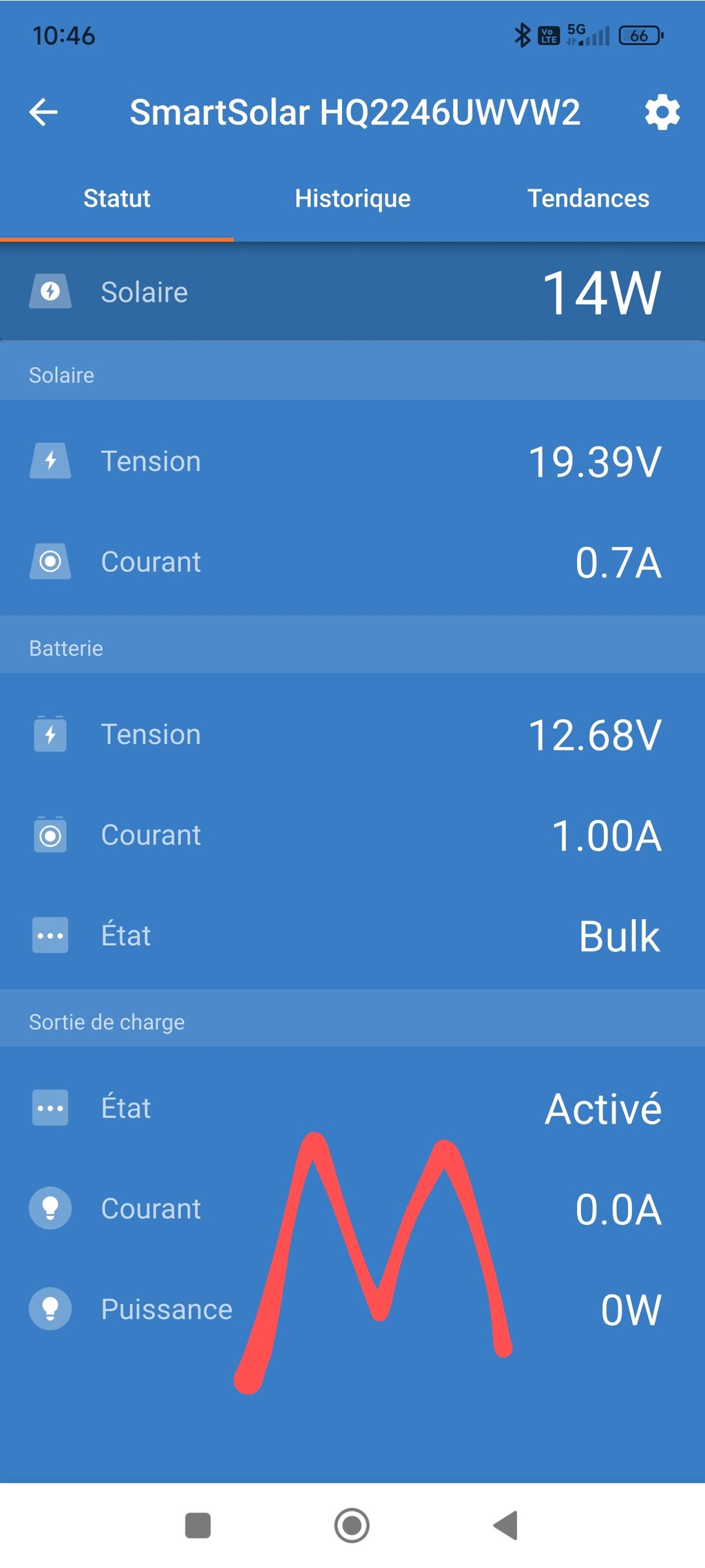

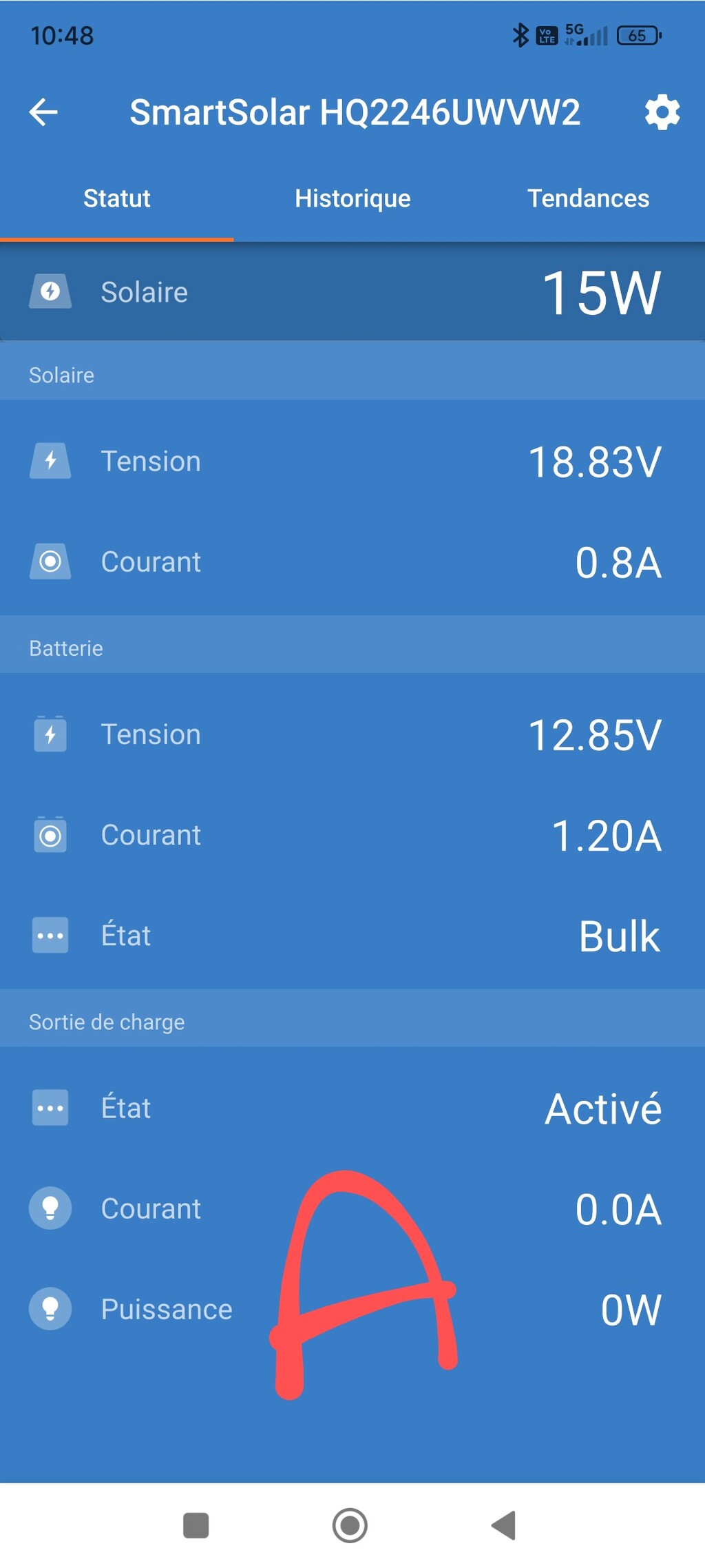

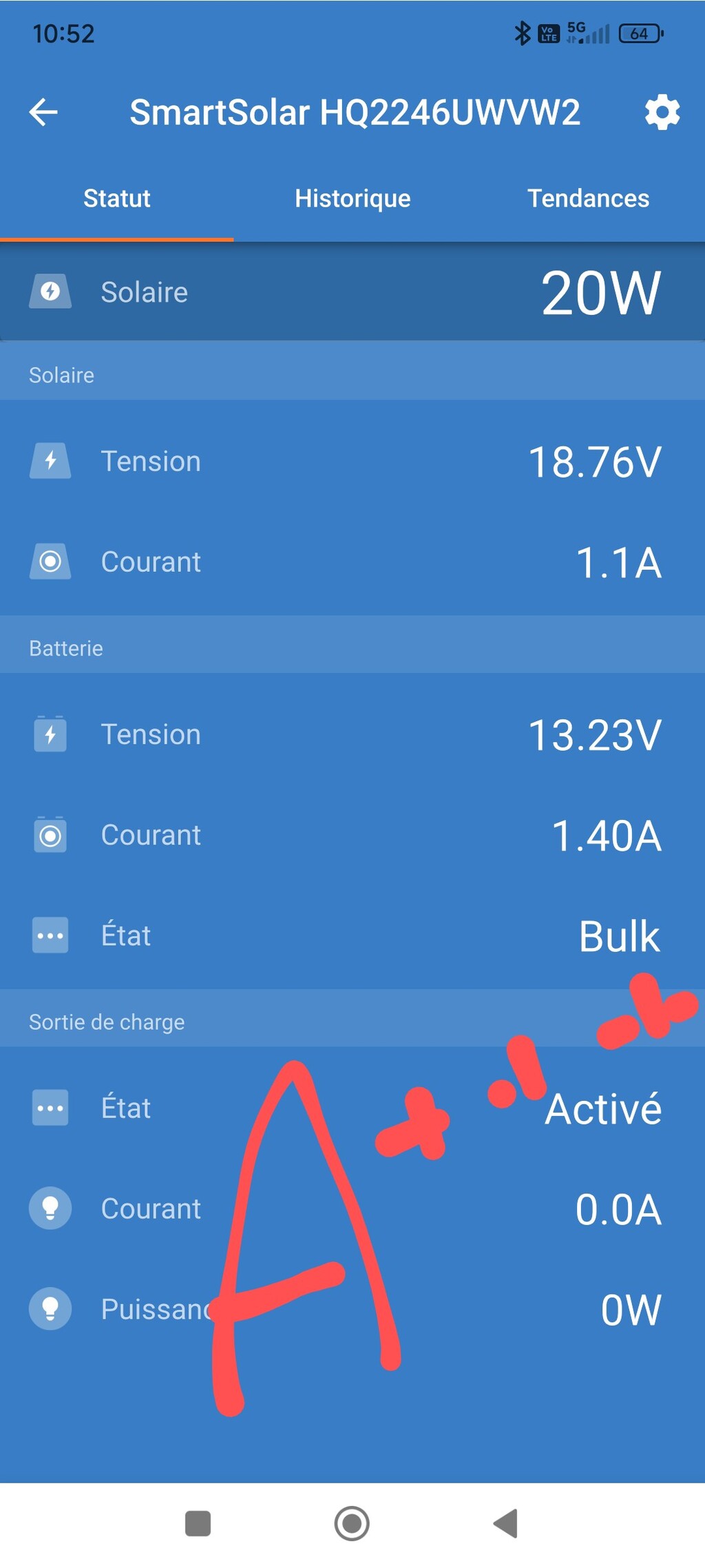

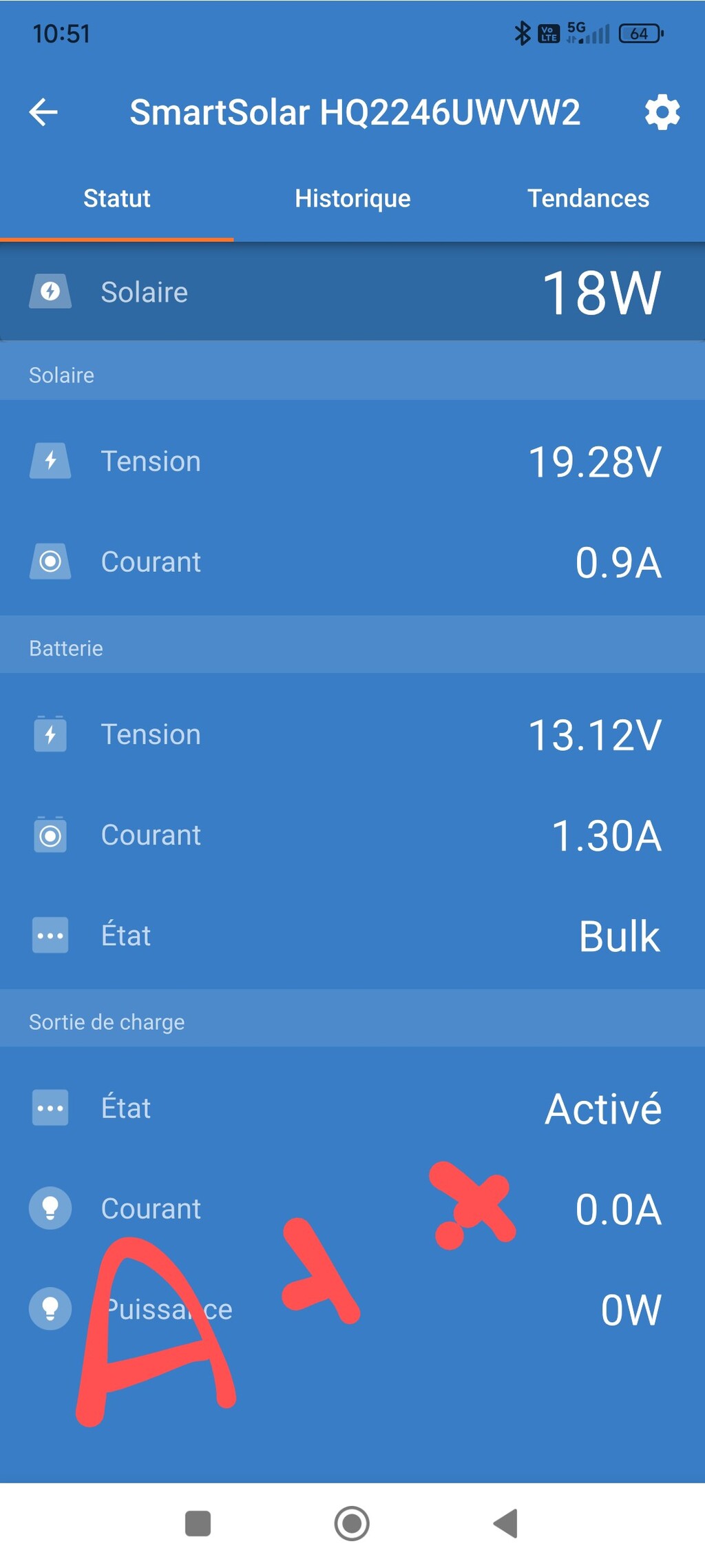

Bonjour, je ne suis pas sûr de comprendre les chiffres que je lis sur l'appli victron reliée en bluetooth avec mon victron 75-15. J'ai un PS 110w et un batterie 120Ah. Ci joint 5 photos : la première "M" (frigo en marche) la 2°"A" frigo arrêté, la 3° "A+" toujours à l'arrêt, la 4° "A++" toujours arrêté, et la 5° "A+++", puis dès que le frigo redémarre on revient vers la première photo. On voit bien que la tension batterie remonte, mais comment interpréter les autres chiffres notamment les courants. Merci.

L'équipage
2j

C'est normal que la tension baisse un peu quand le frigo fonctionne.
Comme dans tout les cas, la partie solaire est en charge "bulk", il n'y pas de lien avec cette partie solaire quand le frigo fonctionne ou pas.
La différence de valeur de la partie solaire dépend de l'ensoleillement qui devait être très faible au moment de l'observation étant donné la puissance nominale du panneau.


tension panneau * intensité panneau = tension batterie * intensité batterie

à peu de choses près, dû aux pertes de conversion ...


2j2j

Le bandeau bleu foncé, c'est la puissance fournie par le panneau.
Les deux bandeaux bleu, noté solaire, c'est la deconposition de cette puissance en tension et intensité, tu retouves la puissance fournie par le PS avec la célebre et simplissime formule P=UI (à l'arrondi prés et aux incertitudes de mesures prés)
Les deux lignes "batterie" tu retrouves la tension et l'intensite fournies à la batterie: La tension est régulée par ton MPPT, aux alentours de 13/14 volts en fonction de tes réglages, c'est l'intensité qui varie toujours selon cette même formule: Comme la tension est abaissée, l'intensité augmente.
En multipliant l'intensité batterie par le tension batterie tu retouves peu ou prou la puissance fournied par ton PS (dans le bandeau bleu foncé).
Comme indiqué par tonic56, la puissance fournie (15/20 W)n'est pas trés importante, mais peut être dûe à un mauvais ensoleillement ou une mauvaise orientation du PS,tu ne retrouveras jamais la puissance nominale du PS, quand tu arriveras à la moitié, ce sera déja trés bien!


Merci déjà pour ces réponses. Effectivement le panneau n'était pas ensolleillé. Si je comprends bien, les données "solaire" concerne ce que donne le PS. Par contre, sur les données batteries, quand le frigo ne tourne pas,Photo "A+++" on voit bien que la batterie monte en tension, 13v23, et la valeur "courant" qui augmente (1.4A) Cette valeur est ce que "la batterie emmagasine, le courant de charge?Lorsque le frigo tourne,PhotoA, bien sûr la tension descend, 12v68 mais la charge (ce qu'emmgasine la batterie n'est plus que de 1 A, mais elle emmagasine qui même. Cela veut dire que je compense la conso du frigo?
Par contre,je ne vois pas là, la consommation du frigo. C'est ça ?


Lady_C:tu verrais la consommation du frigo s'il était branché sur la sortie "charge"·le 03 juin 13:57
sterwen:Pour avoir la consommation du frigo, il faut avoir aussi un shunt à l'entrée des batteries (sur le -). Le courant indiqué par le MPPT c'est le courant injecté dans le circuit, pas le courant consommé. Avec de si faible valeur de puissance fournie par les panneaux, c'est la batterie qui pilote la tension dans le circuit pas le MPPT.Un frigo en route consomme entre 60 et 80W, donc si ton panneau fournit au moins la puissance du frigo, la tension ne bougera pas.·le 03 juin 17:44

Merci à tous, ça devient plus clair: Tant que j'ai une valeur positive sur la ligne "courant batterie" quand je consomme, ça veut dire que malgré la consommation,je charge ma batterie. On a des fois des lectures de valeurs négatives?


Lady_C:quand la tension de la batterie descend de plus en plus bas, ça veut dire que les panneaux solaires se sont transformés en luminaires :-)
plus sérieusement, la tension de la batterie descendra si la consommation est supérieure à la production.·le 03 juin 20:49
fxvt:Hello,
Comme dit plus haut, ces écrans représentent une vue depuis le régulateur solaire. C'est à dire la production. Pour avoir une vu de la consommation ou plus exactement un bilan de ce qui est produit (+) et de ce qui est consommé (-) il faut ajouter à ton circuit un Victron BMV 712. C'est un shunt qui s'intercale sur le moins de la batterie. Lui il va tout voir passer: la production en positif et la consommation en négatif et te donnera ainsi un chiffre qui est le bilan des deux. Exemple tu produis sans consommer , tu auras 3 ampères.
Tu consommes sans produire tu liras -5 ampères (conso approximative d'un frigo).
Tu produis en même temps que tu consommes, tu liras -2 ampères, c'est à dire +3-5=-2.
Noël approche, tu peux commander un BMV...😉.
Comme le MPPT, le BMV712 sait envoyer ses données en bluetooth sur ton téléphone, les écrans sont très similaires.
Amicalement.
FX ·le 03 juin 21:35
sterwen:Non sur le MPPT le courant injecté ne peut pas descendre en dessous de zero. Si les panneaux ne sont plus éclairées, le courant est nul.Le MPPT ne peut charger les batteries que si la consommation du bord est inférieure au courant produit par le MPPT. Dans le cas que tu montres dans ce fil, quand ton frigo se met en route, il n'y a plus de charge sûr. Pour le savoir dans tous les cas, il faut un shunt et un contrôleur.·le 03 juin 21:30

Pour faire simple si tu ne maîtrises pas bien l'électricité et principe de charge:
Sur les photos, le panneau charge entre 14 et 20 W.
Ton frigo doit en consommer 50 à 80 w sur les périodes ou il tourne.
Pendant la prise des photos,la charge par les panneaux était inférieur à la consommation d'un frigo qui tourne en continu.
