montage éolienne

salut à tous,
suite un mail de Gatsby, je vous refile ma combine pour isoler phoniquement une éolienne. Il faut utiliser un mat de planche, ou de X4, et utiliser à la base un diabolo de planche à voile. Voila pour le silent block inférieur. En haut, j'ai gainé le mat avec du tricoclair (fendu pour éviter d'avoir à trouver le bon diamètre qui ne dois pas exister), et fait une bridure en garcette sur mon portique, lui aussi gainé à cet endroit d'un bout de tricoclair.
c'est tout,
chö
Alex

L'équipage
14 jan. 2006
15 jan. 2006
0

tricoclair
c'est pas tricot vert ???
c'est quoi du tricoclair ?

15 jan. 200616 juin 2020
0

T'as pas un' tof ?
Bonjour Alex.

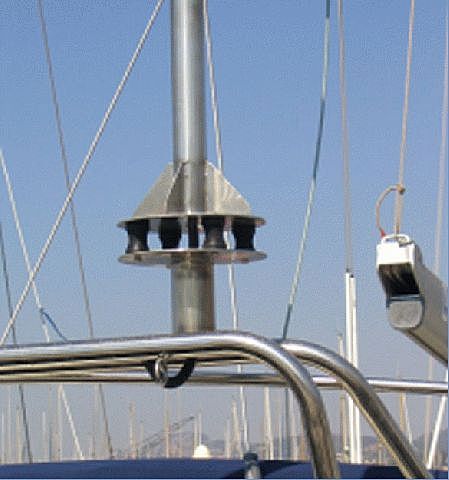

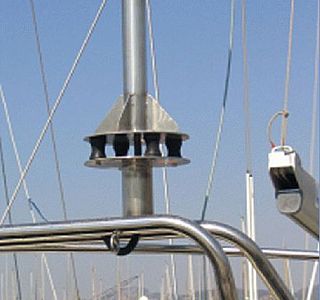

J'étais arrivé à un montage un peu comme sur cette photo, avec du tube, de la plaque inox pas cher et des silent-blocks à filetage inox que l'on trouve dans des grosses boîtes de matériel agricole...
Bien sûr, çà peut se faire en alu si le portique est du même métal (ou pas, d'ailleurs) et si on a le soudeur qui va avec...

:-)

15 jan. 2006
0

non, non pas de haubans !
ceux que tu vois sont en arrière plan
mât court soudé sur le portique !
le nombre de silent-blocks est adapté
à la taille du portique (donc à l'amplitude des vibrations)

j'aime bien ton système mais je voulais éviter le matereau supplémentaire et le haubannage justement, incompatible avec mon artimon !

Dans tous les cas le problème essentiel reste la distance aux panneaux solaires !

:-)

15 jan. 2006
0

je vais voir
pour la photo,
ton montage me parait un peu lourd, et névite pas le haubannage du mat d'éolienne apparement. Un seul silent bloc suffirait, amha.
cela dit, la solution que j'ai adoptée n'est qu'un exemple parmis d'autres possibilités.
A+ pour la tof
Alex

15 jan. 2006
0

et pourquoi pas
en haut de l'artimon?

j'ai dit une connerie? ;-)

amicalement

15 jan. 200616 juin 2020
0

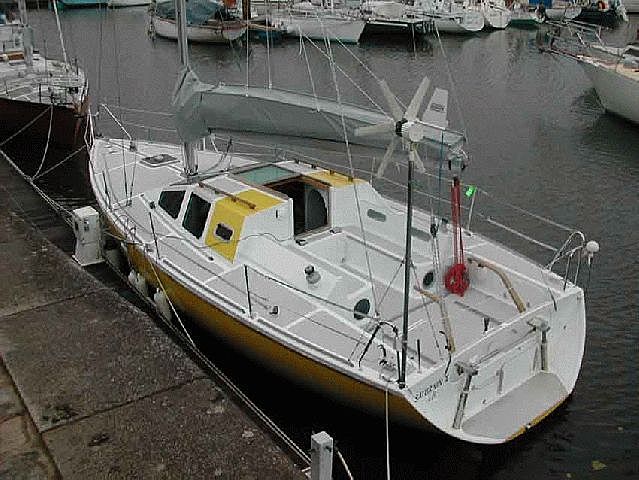

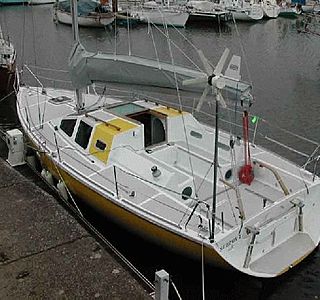

tof1
Tableau arrière

15 jan. 2006
0

Photos ???
Elles doivent être superbes ces photos mais elles restent très discrètes !!!
On n'a pas le droit de les voir nous aussi ????

15 jan. 2006
0

réponses
je vais essayer de traiter la photo, comprend pas pourquoi elle reste en petit format.
La distance par rapport aux panneaux est importante, mais pas tant que cela, il y a souvent un trait d'ombre dérangeant, mais c'est vraiment de la malchance, donc rare, quand l'éolienne elle même masque un panneau. En haut de l'artimon, c'est plus efficace, mais débile pour l'entretien. Ca va encore pour les éoliennes qu'on peut arrêter à distance, mais pour une Rutland par exemple, qui se met en roue libre au dessus de 30 Kns, ça serait l'enfer d'avoir à supporter le bruit, avec l'idée qu'a un moment il faut que quelquechose casse. Il faut donc pouvoir arrêter le bouzin manuellement, et attacher un bout à sa queue pour la mettre vent arrière et ammarer les pales. donc elle doit rester accessible.
Enfin je trouvais logique qu'elle soit dans l'axe du bateau, d'où le matereau central.
vais voir pour la tof
Alex

15 jan. 2006
0

idem
l'artimon est une bonne idée, mais il y a le fardage, une dizaine de kg quand même et puis le débrayage manuel et la maintenance...
J'avais pensé à 2 supports de chaque côté du portique pour qu'elle soit toujours au vent, ou en fonction du soleil mais pas raisonnable en faisabilité...

15 jan. 2006
0

encore pire
j'avais pensé utiliser la souplesse du diabolo de planche à voile pour incliner le matereau au vent en fonction de l'amure. Faisable, mais on oublie vite la perfection dans un monde fait de compromis.
Alex

15 jan. 2006
0

s'il y a un artimon
il y a forcément un ketch en dessous donc rarement un petit bateau et une petite mature

la maintenance, c'est quand meme pas une fusée ariane et il y a bien d'autres choses à maintenir en tete de mat

le blocage, c'est un simple pb mécanique pas très compliqué à régler

mais c'est pas une bonne idée, il vaut mieux avoir l'éolienne qiui tourne à portée de mains

amicalement

15 jan. 2006
0

photos
Salut Alex,

Pour la photo : si elle dépasse 50ko, elle est redimmensionnée.

T.

15 jan. 2006
0

retof

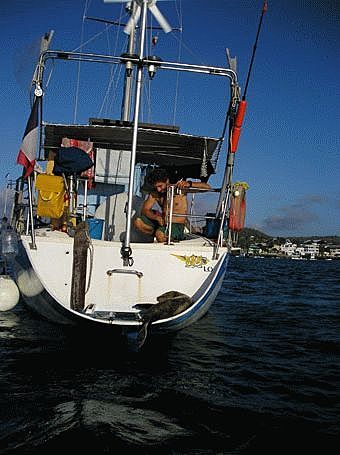

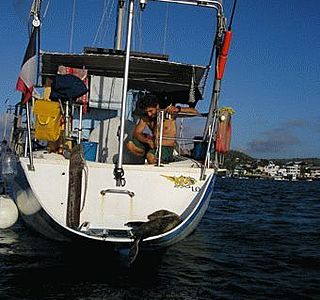

nouvel essai, n'ayez pas les boules, c'est aux galapagos avec une otarie dans la jupe. La bas c'est le quotidien :))

15 jan. 200616 juin 2020
0

reretof
désole erreur de manip

15 jan. 2006
0

Il existe une solution pour stopper
une éolienne à distance, d'ailleurs utilisée par plusieurs fabricants : la mise en court-cicuit de la génératrice.

Il faut juste un inverseur bipolaire : une des position laisse passer le courant vers la batterie, et la seconde position court-circuite l'éolienne.

En court-circuit, la machine tourne tout doucement même par fort vent, ne peut prendre aucun élan, et ne chauffe pas.

_/)

15 jan. 2006
0

une petite contrib
sur ma kiss energy (made in trinidad) il y avait ce système très pratique, mais aussi un systeme de débrayage avec roue libre au dessus de 30 noeuds et là l'inverseur bipolaire ca ne marchait plus (en fait ca parait logique à plein de gens mais moi ca m'a posé plein de questions toujours pas compris d'ailleurs)... alors qu'évidemment on en aurait eu besoin a ce moment la : ca veut dire bloquer l'éolienne et qund le vent forcit c'est pas toujours rigolo.

15 jan. 2006
0

Alex, pour la photo de casse pas la tête
il suffit de ragarder dans V&V ... ;-) On l'a sous plusieurs angles.

15 jan. 2006
0

Je me souviens,
on en avait parlé sur un fil avant ton départ de Gpe.

Ce système pose en effet problème si l'on tente de s'en servir par vent très fort : l'intensité de court-circuit peur être très importante à ce moment là, et faire sauter les sécurités.

Par vent modéré, pas de problème, mais en effet, ce n'est pas à ce moment là qu'on a besoin de stopper la machine...

En fait, c'est comme pour la prise de ris : à faire avant le grain ! ;-)

_/)

16 jan. 2006
0

un balcon
1 matereau inox, 2 eligues, 2 brides, du cahoutchouc renforcé les attaches du balcon, deja bien brassé, rien perdu...
non comme une que j'ai recuperée à la traine: ficelée au balcon juste emboité dans ses pieds (bato acier), retenue par les filières, rien péché avec ...

16 jan. 200616 juin 2020
0

photo ?
si j'y arrive ..
