Montage electrique eclairage

Appel aux éléctriciens!
Je refais l'éclairage du carré avec des spots à led.
Je vais mettre 4 spots, 2 à babord, 2 à tribord.
Je voudrais pouvoir allumer soit babord, soit tribord, ansi que 1 seul à babord ou 1 seul à tribord.
Pour cela j'ai pensé mettre 2 interrupteurs 3 positions (1/off/2)

Comment dois-je faire mon montage? Serait-il possible de faire un schéma?

Merci beaucoup

L'équipage
19 nov. 2010
19 nov. 2010
0

hors sujet
met une alim stabilisé pour les leds sinon pas se faire vieilles,je parle par expérience André

19 nov. 2010
0

Alimentation stabilisée
D'accord avec CAPTEN; mets une alimentation stabilisée pour les LEDs, sinon ils crament vite, ce qui a été mon cas.

Voir avis de Ledconcept
www.hisse-et-oh.com[...]dex.php

19 nov. 2010
0

si double circuit
batterie de démarrage et batterie de service
l'alim stab n'est pas necessaire ,sinon
attention quand l'alternateur s'amorce.
pour les inter tu fais un tableau de carnot
avec des circuits "ou" et "et" ça va tout seul
alain

19 nov. 2010
0

60nora, c'est également ce que je pensais...
...mais M. Van der Broek, m'a dit que le démarrage du moteur, le compresseur du frigo... entrainaient des variations de tension, très courtes certes, mais suffisantes pour générer des ennuis aux niveau des Leds.

C'est pour cela que je vais monter un régulateur uniquement sur le circuit des plafonniers Led. Nous verrons après ce que ça donne.

19 nov. 2010
0

les bonnes Leds
Quand on regarde le site de MarineLed et celui de Ledconcept, il n'y a pas photo ;-)

Marineled garanti une plage de fonctionnement de 10 à 30 volts : www.marineled.fr[...]_G4.php

Ledconcept ne garantit rien sur la tension : ledconcept.oxatis.com[...]uct.asp

Le prix n'est probablement pas le même.

19 nov. 2010
0

Les bonnes Leds ... et les autres
Je dirais qu'on faut simplement déconseiller l'achat d'ampoules Led dont la feuille de spécification ne garantit pas une large gamme de tension d'alimentation (disons de 10 à 15 volts). Car cela est le signe d'un défaut ce conception.

Evidemment, si on en a acheté par malheur un certain nombre, on peut envisager d'y ajouter une régulation externe, mais c'est bien dommage : le coût d'un régulateur, plus la complication d'un double câblage, plus une dégradation du rendement global par cet intermédiaire supplémentaire vont rendre la chose peu intéressante en terme de coût et d'efficacité.

19 nov. 2010
0

et des spot led à pile ?
je me pose les mêmes questions, et je me demande si c'est pas plus simple de poser des spot à piles ? Pour des courtes navs de vacances, weekend etc ... ca doit le faire. POur un tour du monde, peut être pas !

et il y a aussi les lampes à led rechargeables avec des manivelles, et différents niveaux de puissance.

19 nov. 2010
0

le + simple ...
et de loin, 4 inter simples :
comme ça tu fais ce que tu veux dans n'importe quel sens !

alim stabilisée, c'est ce qui semble quasi obligatoire ....

19 nov. 2010
0

montage elec
Merci pour ces infos.
Quelqu'un pourrais me faire un croquis du montage elec pour les inter (2 x 3 positions), comme expliqué dans le sujet?

Je prefère mettre ca, car j'en mets un a l entree babord, un à l'entree tribord, cela permet de tout commmander en entrant dans le bateau. C est sur que le plus simple serait de mettre 4 inter mais ce n 'est pas du tout pratique, car j utiliserais le plus souvent 2 ou 4 spots... eteindre allumer les 4 a chaque fois c'est un peu galère.

sinon, quel est l'utilité d'un régulateur si mes leds sont 10-30V?

19 nov. 201016 juin 2020
0

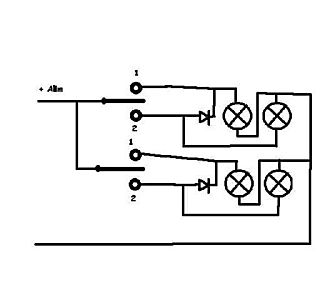

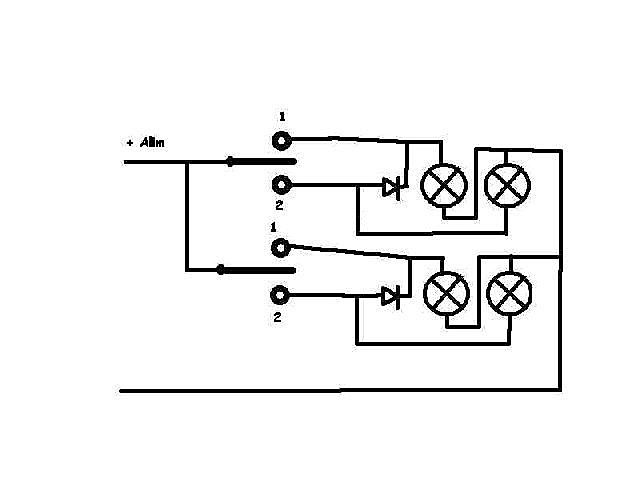

un schéma
sans croisement pour le fun, et avec des diodes, a choisir en fonction de la puissance de tes leds.

19 nov. 2010
0

schéma
Merci Aica, super.
Donc, si je comprends bien le schéma:
inter babord : position 1, 1 spot et position 2, 2 spots
inter tribord : idem pour les spots tribord
C'est bien ça?
A quoi servent les diodes?

19 nov. 2010
0

consommation diode
ok, merci beaucoup des infos.

20 nov. 2010
0

Type de diode
Hello,
Quel type de diode il me faut? ce sont des spots 9 leds 10-30V
Merci

20 nov. 2010
0

1N5403
par exemple et en plus en ce moment le port est gratuis chez conrad (encore 1jour et des poussières)
Ces diodes tiennent jusqu'à 3A
www.conrad.fr[...]269_FAS

19 nov. 2010
0

Diodes
Sans diodes (qui bloquent le passage du courant dans un sens comme un interrupteur ouvert)en position 1 les deux lampes seraient allumées.

19 nov. 2010
0

la diode
va créer une chute de tension de 0,7V , je ne sais pas quel va t-être l'influence sur l'éclairement , mais je pense que cette variation ne devrait pas trop géner

20 nov. 2010
0

et conso
conso par spot 2Amp

21 nov. 2010
0

ok
Merci Aica

27 nov. 2010
0

montage ok
Merci beaucoup aica pour le montage, ca fonctionne nickel.

27 nov. 2010
0

Alimentation
Bonjour
L'alimentation stabilisée n'est pas nécessaire si tu utilises des leds 12 à 30v et surtout pas de Led Concept ou 1000 nautiques
J'en ai d'un autre distributeur depuis un an, BA 15D et lisseuse pour la cabine le tout en lumière jaune.

28 nov. 2010
0

ampoule-led
Bonjour,
Merci pour l'info Nevermind.
En fait, j'ai acheté les spots simples pour le carré ainsi que les leds chez ampoule-led.fr.
Tout est installé, ça fonctionne nickel, je verrais ce qu'elle donnent dans le temps. en tout cas, pas cher chez eux. (ampoules 6 leds et promo sur les 9 leds : 4.95 euros l'unité)
Pour les autre spots, c'est le modèle "sabine" chez Kent Marine, que j'ai réussi à touchez à moins cher que le prix public. Ca à l'air d'être de bonne qualité.
J'ai mis 4 spots dans le carré, un au dessus de la table à carte, et un pour la cuisine.
Je suis scotché de la puissance d'éclairage! J'ai mis des 9 leds dans le carré, des 6 leds auraient été amplement suffisant. Chaque spot peut-être commander indépendement, et c'est super pratique pour maitriser la conso.
Voili voilou
A bientôt
