montage d'un pilote inboard

salut
j'ai récupéré un pilote 6000 raymarine électrique
et je ne sais pas comment le monter:
j'ai la mèche inox du safran qui débouche directement dans le cocpit (barre franche).
Peut on découper le tube de jaumière au dessus de ligne de flotaison sans risque?
Quelle autre solution?
C'est pour un tour de l'atlantique (année sabatique) sur un bateau de 11,50.
Merci.

L'équipage
05 juil. 2007
05 juil. 200716 juin 2020
0

Le monter en hors bord !!!

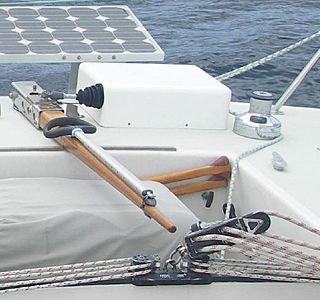

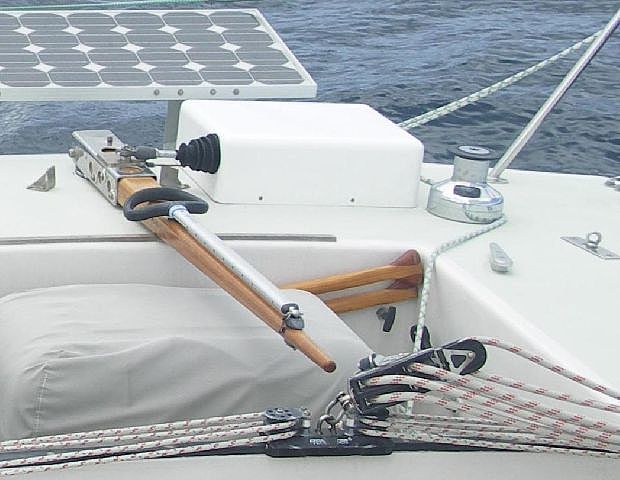

J'ai un ST7000 installé à même le pont depuis 5 ans, jamais eu aucun problème. La pompe est installée sous le pont, il n'y a que les durites qui traversent. Le vérin est protégé par une boite en alu, un souflet de cardan pour protéger la tige... Cf photo. Pour ceux qui vont critiquer (va y'en avoir !! ;-) ) le dispositif à 1/2 tour du monde à son actif. Gros avantage: facilité d'intervention en cas de panne !

05 juil. 2007
0

j ai
instalé sur le sun shine de mon beau frere un in bord , j ai decoupé le tube jauniere a 30 cm au dessus de la flotaison , etancheité a partir d une chambre a aire avec sur le tube serflex et la meche serflex , fait fabriqué un bras de 30 cm avec plusieurs trou pour le reglage du verin ,le bras en deux partie que l on sert sur la meche par deux bon boulons et une vis pointeau , depuis trois ans no souci , attention si c est trop loin de la bague de safran , la meche peut flanber , prevoir une bague en deux partie a glisser dans le tube jaumiere en dessous du bras de pilote

05 juil. 2007
0

Bonnes infos
merci pour vos infos, je suis interesser par un shéma ou une photo du montage de Rolle c'est pour un tour de l'atlantique et ça m'inquiete un peu !!!
Le montage exterieur est bien fait mais je n'est pas la place en fond de cocpit.
Il s'agit bien d'un vérin électrique.

05 juil. 2007
0

précision
bonjour pour avoir des solutions il faudrait préciser si le moteur est électrique ou hydrolique.
Ensuite il faut surtout respecter le bras de levier indiqué sur la doc afin que le pilote ne force pas de trop. L'intallation extérieur est sympa, prend un peu de place mais bien réalisée. De mon côté j'ai monté un moteur électrique directement sur le secteur au fond du coffre. De pas oublier l'installation du capteur de barre.
Le tout doit être bien fixé car il y a pas de force en jeu.
