montage commande accélérateur sur yanmar 3YM

Bonjour à tous.

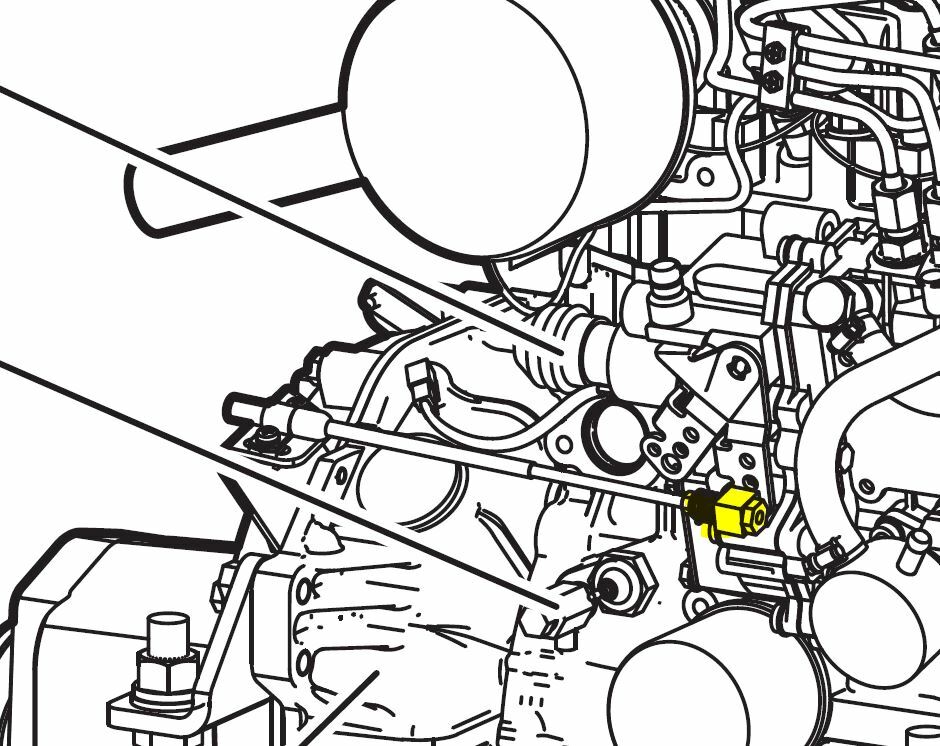

La commande d'accélérateur sur les 3YM15, 3YM20 et toute la gamme, a son extrémité filetée qui se visse dans un écrou (stabiloté en jaune sur l'image jointe).

D'un coté de cet écrou il y a un ressort. Sur l'image jointe ce ressort semble être du coté du cable de commande, et non pas vers vous quand on regarde le moteur du carré.

Je l'ai monté dans l'autre sens, pensant que le ressort servait à éviter de trop tirer sur le levier en position vitesse max ... Mais en fait c'est peut-être l'inverse : il servirait à garantir que le levier est en position régime min ?

Est-ce que quelqu'un pourrait me confirmer le sens de montage de ce ressort ? ;-)

Bien amicalement.

L'équipage
31 mai 2022
31 mai 2022
0

salut,
non le ressort doit être sens retour ralenti/point mort donc ramener la manette de la pompe injection en position ralenti, en principe si la manette cockpit des gaz et le câblage sont efficients ce ressort ne devrait pas en gêner le maniement.


31 mai 2022
0

Bonjour,

Impossible de prendre une photo correcte sur mon 3YM20 mais le montage est bien celui du dessin : le ressort est du côté du câble de commande


31 mai 2022
0

Ok merci, deux réponses convergentes il n'y a pas mieux ! ;-)

Heureusement c'est facile à changer ! ;-) J'ai compris que le levier de commande extérieur doit, en position maxi, amener le levier de commande de vitesse du moteur en position maxi, le ressort ne jouant en rien pour cette position.

Par contre pour la position ralenti (ou neutre) du levier de commande extérieur, le levier de commande de vitesse du moteur doit être en butée de ralenti, le ressort le comprimant légèrement sur cette butée de ralenti.

la mise à l'eau se rapproche... :-)


31 mai 2022
0

Re Titimarin,

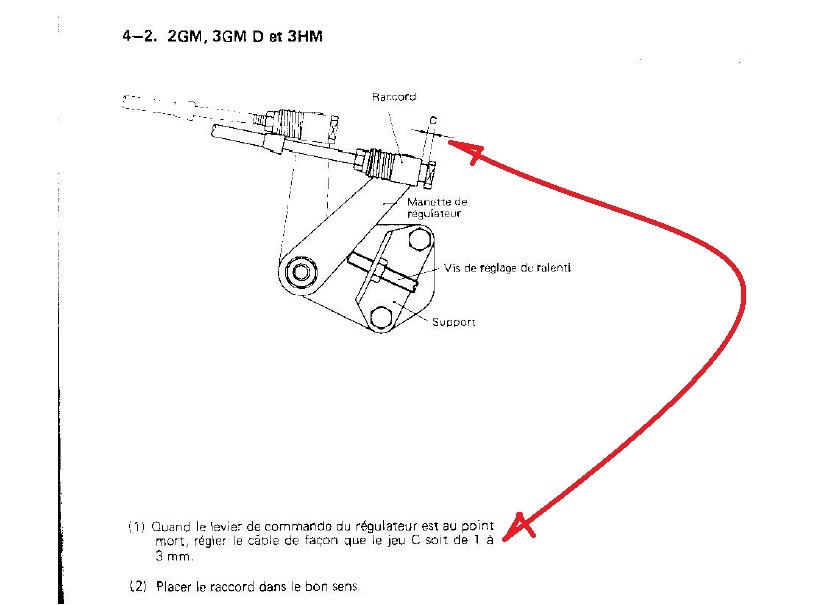

Je ne sais pas si c'est le meme montage sur ton moteur 3YM, mais le principe doit être identique...
voir le jeu en "C"
Mamita


01 juin 2022
0

cela semble précisément et exactement être le schéma que tu proposes, avec les valeurs de réglage en plus ;-)

Merci.

Il n'y a plus aucun doute ;-)
