Montage colonne de barre Plastimo...

Avec ma manie de tout réviser, je m'aperçois que l'axe de la barre à roue de mon Sunfizz est certainement mal monté, ce qui explique son jeu axial. Quelqu'un aurait il un schéma, une photo, ou une description de ce montage??? Colonne Plastimo, 1985...
Pierre-Louis

L'équipage
20 fév. 2008
22 fév. 2008
0

Colonne de barre
Bonjour
Il y a peu de temps j'ai changé les deux bagues d'usure de l'axe de la barre . Ces bagues sont terminées par un épaulement à une des extrémités. Si ces épaulements sont usés le jeu axial de l'axe augmente. Vu le montage, le jeu axial est inévitable. Il peut être réduit à quelques dixièmes en intercalant des rondelles en plastique par exemple de faible épaisseur.
L'usure des bagues est surtout visible sur leur diamètre intérieur, entraînant un jeu radial. Il peut arriver que la bague côté barre soit entièrement détruite, dans ce cas l'axe attaque la colonne de barre,engendrant l'ovalisation de l'alésage.
JYR

22 fév. 2008
0

Et tu as trouvé ces bagues???
Merci pour ta réponse. Chez Jeanneau à Hyères, ils n'avaient aucun éclaté, et à fortiori aucune pièce détachée. Et Plastimo ne m'a pas répondu... Quelle est ta source???
Pierre-Louis

23 fév. 2008
0

réponse de Plastimo...
J'avais au courrier de ce matin les 2 bagues de butée :-) et un gentil petit mot disant regretter :-( de ne pouvoir me fournir le schéma de montage qu'il n'avaient plus. Donc je suis toujours client pour le descriptif! ;-)
Pierre-Louis

26 fév. 2008
0

Ben voilà!!!
Merci, Menestrel(2) de t'être donné la peine de dessiner et scanner. Ton croquis bien que sombre est parfaitement lisible, je l'éclaircirai avant de l'imprimer.
Mais sur mon axe "à moi", il y a une belle gorge à l'avant, (en bas sur ton dessin, juste avant la bague) qui semble destinée à recevoir un anneau truarc (circlip), + une rondelle qui se balade sur l'axe. J'aurai aimé comprendre, mais bof, ça marche comme ça, le jeu n'est pas gênant... c'est "Charlie" qui barre 99,9% du temps!
Thanks a lot,
Pierre-Louis

13 avr. 2008
0

barre à roue PLASTIMO
Je navigue sur un SUNSHINE 38 de 1986 dont la barre présentait des points durs et faisait un bruit bizarre; après démontage, je me rends compte que c'est la chaine qui est complètement rouillée et grippée (montage et graissage probablement d'origine !!! ).
J e vais donc me résoudre à remplacer la chaine; pensez-vous que c'est un modèle spécifique que je dois me procurer auprès de PLASTIMO ou bien un morceau de chaine "moto" pourrait-il convenir ?.
Merci d'avance.

23 fév. 2008
0

Colonne de barre 2ème
Bonjour
Je n'ai pas trouvé de bagues chez plastimo, je les ai donc faites tourner en technyl.
Le montage-démontage ne pose aucun problème si ce n'est l'accessibilité et le risque de laisser tomber une pièce, la clavette par exemple, au fond de la colonne. Mécaniquement c'est du sérieux.

JYR

25 fév. 200816 juin 2020
0

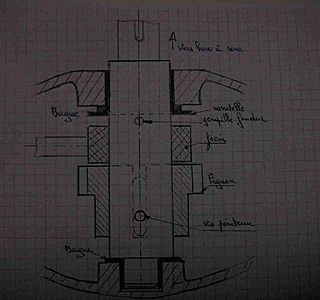

enfin un croquis !
Bonjour,
j'espère que tu pourras lire le croquis. Toutefois, à toute fin utile, je t'en fais une description. En partant de la barre à roue on trouve dans l'ordre sur l'axe de barre: la bague butée, une rondelle,la goupille fendue,les patins du frein, le pignon( la denture orientée vers la barre à roue) sa clavette et sa vis pointeau, la deuxième bague butée.
Pour ajuster le jeu axial, tu ne peux jouer que sur l'épaisseur de la rondelle.

05 avr. 2008
0

jeu de barre
merci à pigalou et menestrel 2
grace à vous je vais pouvoir m'attaquer au changement des bagues.c'est à signaler:reçues de chez plastimo par retour de mail et gracieusement.
encore merci
