Montage antenne Rf

J ai fait un montage d antenne Rf avec la pataras isolé.un câble rg54 qui est fixé dans la partie isolée du pataras ( la 1/2 câble) retour au pont par une échelle de planchette avec le reste du pataras, sous le pont une partie (1/2) va vers 1 m 2 de feuille de cuivre disposée sous le pataras et sert de radian.
J ai pas encore fixé une terre mais je ferai cela avec une ride de cuivre externe fixée au tableau arrière.
Si vous avez un plan de montage ?
Certain mons dit de mettre plusieurs capaciteur pF 0,15 mf pour éviter le retour des courants.

L'équipage
10 juil. 2021
11 juil. 2021
0

Bonjour
Je te pose une première question:
C'est pour la réception radio seule ou pour l'émission et réception
La 2 ème est: dans quelles bandes de fréquences veux tu émettre?


11 juil. 2021
0

Même si c'est pour la réception seule, il faut regarder l'impédance d'entrée de ton récepteur.
Pas de problème si c'est une entrée haute impédance.
Pour une entrée 50 ohms, tu as intérêt à installer une adaptation au coaxial par balun ou transfo torique. Tu dois trouver des montages sur internet. Le plus difficile est de trouver le tore adapté. Tu amélioreras ta réception. Avec un transfo sur tore, les condensateurs deviennent inutiles.


12 juil. 2021
0

Bonjour, émission et réception bande 7 mhz principalement


BlueNote 83:Ou 6,6Mhz 😮·le 13 juil. 14:35
14 juil. 202114 juil. 2021
0

Bonsoir,
hum …hum on ne parle pas de cette fameuse bande .. de fréquence …Je pense que tu as ta licence radio amateur, à toi de décider.

Ton idée est correcte de réaliser une antenne dipôle avec le câble de liaison entre antenne et poste fixé au milieu, je ne sais pas quelle est la longueur de la partie isolée de ton pataras.
Il y a d’autres types d'antennes : en J, boucle magnétique.., mais l'antenne fouet et le pataras sont les plus utilisées. Pour ma part je préfère l'antenne fouet sur le balcon légèrement inclinée (10°) vers l'arrière, pas de bricolage.

La formule de l'antenne dipôle, est 142/fréquence donc normalement il te faudrait 2 brins de 10,66 m. N’oublie pas le tuner d’adaptation. Pour la plaque de masse, ou contrepoids, ou terre  elle doit être proche de la boite d’accord et toucher l’eau en permanence. Ne pas oublier les feuillards en cuivre ou bronze.
Le pont de condensateurs, par contre sera source de soucis, sauf si tu as un bateau en aluminium, c'est indispensable pour éviter de faire chanter la coque.

Cherche sur le Web le sujet Dynaplate.
Une mini doc en Anglais: En fichier attaché
www.radiomanual.info[...]ser.pdf

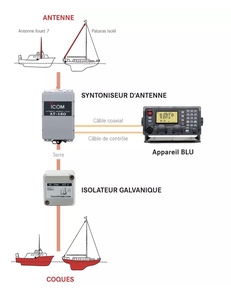

Chez SVB il y a une bonne doc, que j'ai mise en fichier attaché
www.svb-marine.fr[...]LU.html

Dans mon jeune temps avec des bateaux petits on mettait 12,30m entre les 2 isolateurs de pataras . L’isolateur bas était à 1,50m du ridoir, ensuite 2 m de fils vers la boite d’accord, des feuillards en cuivre et la plaque de masse boulonnée à travers la coque, dans l'eau.. Mais on trafiquait pas dans les mêmes fréquences.

Personnellement j’ajouterais des antennes mobiles démontables. Une pour la bande des 10m et une autre pour la bande des 20m. En cas de démâtage tu aurais de quoi utiliser ton poste HF avec ces antennes rangées dans le coffre puis montées sur le balcon. Le plan de masse pourrait être juste ton balcon arrière.
De plus si ton antenne sur le pataras ne marche pas bien, tu aurais ainsi un plan B pas cher.

Il en existe une pour chaque bande. Tu trouveras sur eBay ( Attention avec le Brexit les délais sont plus long + TVA+taxes douanières.) ou ailleurs de marque AMPRO ou Diamond. ou ECO ART (101 ou 103). Ce sont des antennes dipôles avec le fil de connexion au milieu de l'antenne qui descend enroulé sur la moitié basse.

Par exemple cette Diamond DIAMOND-HF40FXW-608 à acheter en France
www.passion-radio.fr[...]08.html

Pourquoi pas une antenne plus large bande de secours, moins performante qu'une antenne spécialisée sur une bande.
www.passion-radio.fr[...]ande/46

Bon montage.

Nota: S'il y a des experts sur ce sujet, ils corrigeront les bêtises que je viens d'écrire. Merci



14 juil. 2021
0

Je te remercie courtox56 pour les informations, je ne me souvenais vraiment plus du système kiss ssb.
j ai en effet mis un contrepoids en feuillard de cuivre sous la descente du pataras ,2 rouleau de 1mètre sur 20cm.
le pataras étant isolé avec une longueur d'environ 12m.. avec des isolateur .

ma boite d'accord est mon vieux LDG AT200 pro auto tuner et le j'ai pris le Kenwood ts590sg de mon Shark.
Gros câble d'alimentation pour tirer 20A. reste la terre que je dois placer .
j'ai pensé une tige de cuivre diamètre 25 mm qui plonge dans l'eau pour la terre hors circuit terre du reste de l'électronique à fixé à l'extérieur du tableau arrière ou le système kiss ssb
il y a une terre pour le mat et aussi pour l'instrumentation trans-coque près du moteur mais je n'ose pas me brancher dessus.

J'ai pensé mettre quelque chose de direct mais c'est trop tard le voilier est à l'eau depuis fin mars.
je montrerai des photos
