Mon panneau solaire est il KO ?

Bonjour à tous,
Je pense que mon panneau est naze.
Après avoir parcouru les fils et différents forum sur les panneaux solaires voci les mesures que j’ai effectué :
Je débranche le panneau du régulateur mppt.
Au panneau directement mais après le boîtier ou se situent les diodes, je débranche le positif, je met mon multimètre en mode ampèremètre sur 10 A, je connecte les deux bornes de mon multimètre entre les deux bout du fil positif et j’obtiens 0.
Je fais la même chose en laissant branché le panneau au mppt. Mesure identique en tirant ou sans tirer du jus dessus ( action sur la pompe de cale qui consomme 4 A)
Je précise que ma batterie de 240 AH est à - 33 AH, qu’il est 14h et que mon panneau est correctement orienté et qu’il fait grand beau.
Autre précision : la tension de sortie sur le panneau est de 28,4 V.
Encore autre chose : j’ai testé les diodes du panneau, j’obtiens 959 dans un sens et rien dans l’autre.
Et enfin, j’ai refait et nettoyé toutes les connexions.
Donc question : pourquoi ce #&%!!! de panneau ne donne aucune intensité ?

Sauriez vous m’aider ?
Merci d’avance.

L'équipage
#panneau#solaire
peperepepere
16 avr. 2022
ptitoineptitoine
16 avr. 2022

T'es sur d'être en mode ampèremétrique en courant continu ?

pepere:Ben … j’ai fait des tests sur d’autres charges et j’ai les bons chiffres ·le 16 avr. 2022 17:00
Ajouter un commentairePublier
robertoroberto
16 avr. 2022

Mesure le courant directement entre positif et négatif du panneau tout seul exposé au soleil (si courant max dans l'intervalle du multimètre).
28v... il a combien de cellules?

kerponantkerponant
16 avr. 202216 avr. 2022

ça pourrait venir des fils.
As tu fait des mesures en entrée du contrôleur?

pepere:En entrée du contrôleur aussi 0·le 16 avr. 2022 17:05
pepere:Et d’ailleurs mon bluesolar mppt affiche qu’il ne reçoit rien du panneau·le 16 avr. 2022 17:05
Ajouter un commentairePublier
KamKam
16 avr. 2022

Salut, as-tu bien vérifier ton chemin de câbles?

peperepepere
16 avr. 2022

Pour ptitoine : voir photo de mon parametrage du multimètre
Pour Roberto : 44 cellules.
Pour kan : je fais la mesure au cul du panneau donc …

KamKam
16 avr. 2022

Essayes avec un autre testeur pour confirmation.

pepere:Je n’ai pas d’autre testeur. Et j’ai testé le testeur ailleurs et il fonctionne·le 16 avr. 2022 17:18
Ajouter un commentairePublier
KamKam
16 avr. 2022

Quelle marque & quel âge a le panneau?

pepere:C’est un backcontact 140w de 2017·le 16 avr. 2022 17:25
Ajouter un commentairePublier
KamKam
16 avr. 2022

Si t'as rien en sortie de panneau, il vaut mieux aller boire un coup!

KamKam
16 avr. 2022

A savoir que pour les back contacts, il est recommander de laisser un espace entre le panneau et le support, car sinon, il y a un risque de surchauffe. C'est peut-être le cas cher Pepere.

fritz the catfritz the cat
16 avr. 2022

si ça peut te faire plaisir mon 100w aussi il a 15ans ,même symptomes
alain

Kam:Salut Alain, ça fait un bail.·le 16 avr. 2022 18:13
Kam:Je vois que tu es toujours prêt à aider, c'est sympa.·le 16 avr. 2022 18:18
Ajouter un commentairePublier
peperepepere
16 avr. 2022

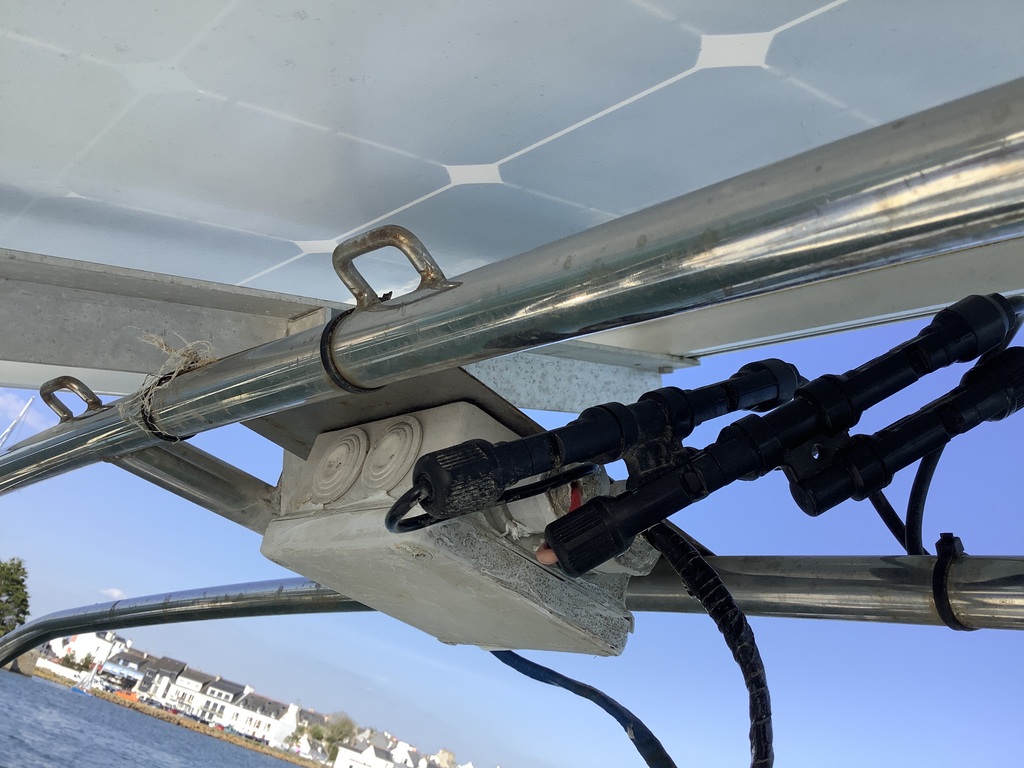

Je vais essayer de shunter ces contacteurs . Ça sera mot dernier mot Jean pierre pour ce panneau qui a pourtant fonctionné correctement depuis les deux années que je l’utilise.

KamKam
16 avr. 2022

ça fait un peu bidouille tes raccords?

pepere:Ce sont les contacteurs vendus avec. Qu’est ce qui fait bidouille ? La boîte de raccord grise ? ·le 16 avr. 2022 18:26
Ajouter un commentairePublier
peperepepere
16 avr. 2022

Bon ben c’était bien ces contacteurs. Évidemment ce sont les seuls que je n’avais pas nettoyé.
Affaire close. Ça charge.
Merci à tous en tout cas.

Kam:N'oublies pas de recontacter la SNSM pour leur dire que c'est bon!·le 16 avr. 2022 18:38
pepere:Je n’y manquerai pas bien sûr. Ainsi que le cap gris nez.·le 16 avr. 2022 18:42
Ajouter un commentairePublier
kerponantkerponant
16 avr. 202216 avr. 2022

hypothèse sans objet puisque le pb a été résolu.

pepere:Je te remercie kerponant. Le pub est résolu. C’était une bête histoire de contacts.·le 16 avr. 2022 18:43
Ajouter un commentairePublier
Sellig-33Sellig-33
16 avr. 2022

Penser à vérifier si les fils en sortie de panneau ne sont pas oxydés au niveau du premier connecteur.
Car sur les modèles d'entrée de gamme, le câble est lui aussi... d'entrée de gamme !

C'est cette panne que j'ai eu il y a quelques temps, et les fils abîmés étaient cachés par la gaine du câble.
J'ai dû en couper quelques centimètres pour tout faire refonctionner.

pepere:Merci sellig. Je vais vérifier ça ·le 16 avr. 2022 20:13
Ajouter un commentairePublier
NowNow
17 avr. 2022

Bonjour,

Cette histoire confirme qu'il est très rare qu'un panneau "tombe en panne" et que c'est souvent (toujours?) la connectique qui nous emmer.. nous pose problème.
Ce fil sera certainement utile pour d'autres dans l'avenir.

pepere:Tout à fait. Ça m’étonnais beaucoup qu’un PV tombe en panne du jour au lendemain.·le 17 avr. 2022 12:36
Ajouter un commentairePublier
fritz the catfritz the cat
17 avr. 2022

sur mes panneaux le fil est d'un seul morceau jusqu'au mppt et soludé dans la boite du raccord .
alain

pepere:Excellente solution effectivement. Mais les fils qui sortent du panneau ont été taillés pour les connecteurs de mise en parallèle. Ils sont donc trop courts pour aller jusqu’au mppt. Mais ça sera la solution si un jour mon raccordement dans la boîte de raccord s’avère défectueux aussi.·le 18 avr. 2022 09:01
Ajouter un commentairePublier
Pat45Pat45
18 avr. 2022

Hello,
Verifier aussi parfois les fameux connecteurs en Y...je les ai virés, tout est branché via une boîte de dérivation, plus facile à nettoyer, au cas où
..

pepere:C’est ce que j’ai fait. A l’origine ces connecteurs étaient fait pour monter une deuxième panneau en parallèle que j’avais et que j’ai viré. Il ne donnait quasiment rien et était installé en depis du bon sens. ·le 18 avr. 2022 08:53
Ajouter un commentairePublier
peperepepere
18 avr. 2022

Et bien entendu depuis depuis que j’ai viré ces connecteurs le rendement est bien meilleur.

peperepepere
18 avr. 202218 avr. 2022

Je suis assez content de cette panne au fond. Avec cette optimisation j’obtiens à l’instant même 8.5 A par 14,3 V. Mesure au xantrex du tableau. Soit 120 W ( je suis à lorient et non pas à la latitude optimale du soleil en ce moment ) .
Pour un panneau donné pour une puissance max de 140 W c’est pas mal.

pepere:Par contre ce qui est moins réjouissant c’est que le moindre petit cumuls humilis fait descendre l’intensité à 3,5 A·le 18 avr. 2022 12:39
Elect:Réjouis- toi, ça aurait pu être un congestus et là c'est plus que 1.5A. 8-)·le 18 avr. 2022 13:06
Virgule ,:Bopnjour, j'ai eu le même problème, et se sont additionnés plusieurs choses: un malencontreus coup de pied sur le boitier de connexion du panneau lui même, puis mauvais contacts au coupe batterie, puis cosse dessoudée à cause, je pense d'une batterie qui se promenait aux virements.... finalement tout résolu, mais après vérif en échangeant la battere, le régulateur , les fils.... etc des pannes aléatoires en somme, en addition, on apprend à tout âge... Emm·le 18 avr. 2022 13:33
fritz the cat:es-ce que le cirrus vertébratus infulence aussi la charge ?·le 18 avr. 2022 16:10
pepere:Ainsi que l’âge du capitaine cher fritz the cat … ·le 18 avr. 2022 19:56
Ajouter un commentairePublier
