Modification/Changement pataras : Patte d'oie en textile

Bonjour à tous,

Je possède un Sun Fizz année 1981 avec à l'avant 2 voiles sur enrouleur (génois + trinquette)
Le gréément est fractionné avec 2 barres de flèche.

Je souhaite modifier le pataras d'origine (un seul étais) par une fin en patte d'oie (Y) reprise sur une cadène de chaque côté.
Tout ça dans le but de pouvoir profiter librement de l'accès AR et jupe.
Je garde l'étai du pataras en inox diamètre 8 (et je ne souhaite pas le mettre en textile suite aux différents fils à ce sujet sur le forum) la terminaison du pataras sera un œil serti à cela sera ajouté un anneau de friction charge de rupture 3T (anneau épissé à la terminaison œil)

Deux idées de montage :
Montage sur tableau AR : cadènes placées sur le tableau AR d'origine et réalisées sur platine inox en forme de T (voir photo)
Montage sur pont dans les angles Bâbord et Tribord : Cadène articulée charge de rupture 8T renforcé par dessous avec une platine inox en forme de T (du style du 1er montage)

Quel montage serait le plus pertinent selon vous ?
Je pense qu'il faut que les cadènes soient le plus dans l'angle du bateau donc je pencherai plus pour la 2ème idée...

Dernière interrogation, concernant la pâte d'oie.
Le palan sera côté Tribord (d'où la platine en photo avec 2 trous)
le palan et les cascade pouvez vous me donner votre avis sur le montage nécessaire ?
Je ne sais pas quelle type de poulie utilisée (violon ? avec bloqueur ?...), Cascade double ou triple ?

Certain.e.s d'entre vous ont ils déjà réalisé ces travaux sur un bateau de même type ?

Merci d'avance de vos contributions !

S/V Azur

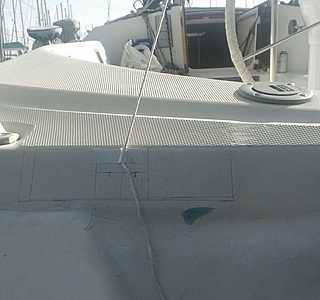

ps: en photo platine/simulation montage sur tableau AR/emplacement cadènes TD et BD

L'équipage
12 fév. 2020
13 fév. 202016 juin 2020
0

je l'ai fait sur le hood 38 ,j'ai fait sertir un oeil sur le pataras
et mis une cadéne à trous ,entre les plaques un réa en inox de 50mm
utilisé l'ancien ridoir à volant d'un coté avec du câble extrasouple de 8mm pour réaliser la patte d'oie

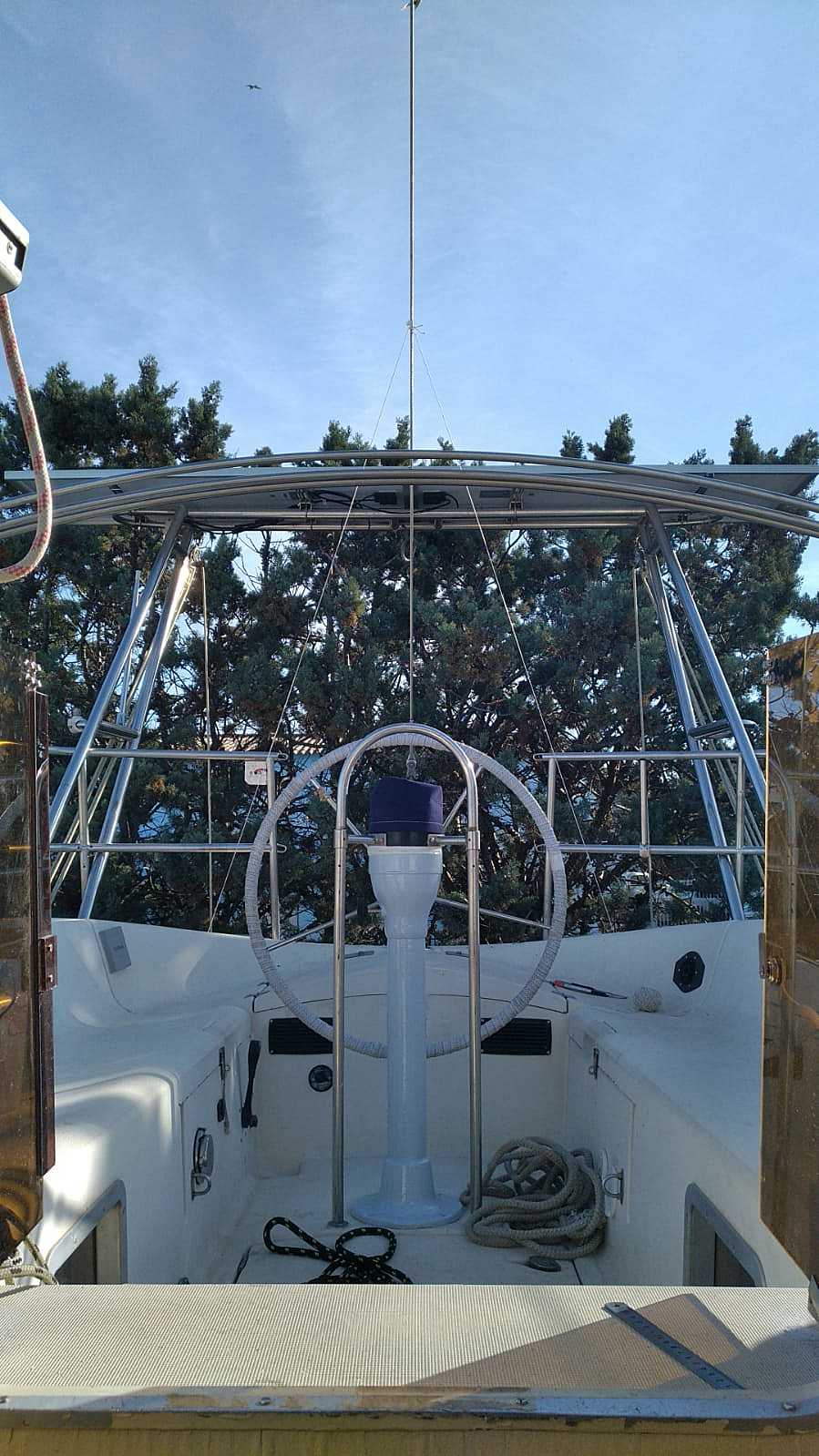

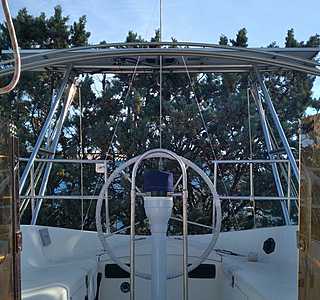

les cadènes sont reprises dans les angles avec des contre plaques sur une poutre en bois qui va d'un coté à l'autre sous le pont sur la photo on doit le voir
alain
