mesure d'un pas d'helice

Bonjour,

J'aimerai savoir comment mesurer le pas d'une helice, à quel endroit je mesure l'angle des pales ?

merci.

L'équipage
07 mar. 2009
07 mar. 2009
0

Difficile à exprimer sans dessins
Le pas est la longueur dont vas avancer l'hélice en se vissant dans l'eau.

La distance parallèle à l'arbre entre l'extrémité de chaque pale (hélice bi-pale est le pas.

Il faut mesurer cela sur le bord de fuite.
En imaginant que l'hélice ne serait constitué que de ses bord de fuite

Le document : www.miniflotte.net[...]op5.htm me semble très pertinent.

07 mar. 200916 juin 2020
0

complément
si l'image passe correctement.

VO

07 mar. 2009
0

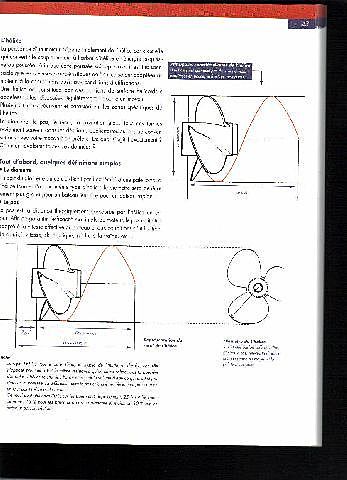

bon c'est minable
excusez-moi

VO

07 mar. 2009
0

le pas théorique
se mesure à 70% du diamètre (en principe) .
On trace sur une pale un repère sur le bord d'attaque (point A) et un sur le bord de fuite (point F) à 0,7D .
On pose l'hélice sur une table intrados vers le haut .
On mesure la hauteur du point A : H1 et celle du F : H2 .
On mesure la distance l entre les projections des points A et F sur la table .

Le pas P est égal à :
(H2-H1)xPi/asin(l/1,4D)
la calculette doit être configurée en radians .

07 mar. 2009
0

,,,??
je vous remercie pour vos reponses
Mais j'ai un probleme avec la formule d'alien
H2, H1, PI je comprends , mais comment utiliser asin sur une calculette et surtout à quoi correspond (I/1,4D).
mon probleme est que je souhaite modifier un pas d'helice tripales bronze est que je cherche le moyen de mesurer le pas pour atteindre la dimemtion que je désire.
Acctuellement elle fait 15x10 et je veux la porter à 15x12

Merci à tous

07 mar. 2009
0

Asin
arc sinus : fonction inverse du sinus, sur toutes les calculettes de collégiens .
Pi c'est 3,14159... disponible sur les calculettes .

l c'est la distance en projection sur la table entre les point A et F .

1,4D c'est le diamètre multiplié par 1,4 si on fait la mesure à 70% du diamètre . Si on la fait à 80% ce sera 1,6D

l/1,4D c'est la distance l divisée par le diamètre multiplié par 1,4 .

Augmenter le pas de 20% c'est mission impossible !

5 à 10% on peut y arriver en étant très méticuleux .

Il faut se fabriquer un dispositif de controle avec des gabarits de la forme à atteindre et un montage permettant de tordre les pales avec précision et répétabilité .

Les trois pales doivent être identiques à moins d'un mm près sous peine d'un équilibrage désastreux .

Sur une hélice "moderne" le pas n'est pas constant car le profil des pales varie en fonction du diamètre .

Pour booster une hélice la solution la plus simple est de la "cusper" . Cela consiste à rabattre le bord de fuite de quelques degrés sur 10-15mm (pour une hélice de 15"). L'expérience montre que cela ne diminue pas trop le rendement et c'est beaucoup plus facile à réaliser .

07 mar. 2009
0

pas et angle de pale
Le pas:

distance théorique parcourue par l'hélice en un tour: elle se déplace comme le ferait un écrou sur une tige fileté.
Il peut se mesurer avec un pitchmètre ou par relevé de côtes comme l'explique Alien

L'angle pales c'est différent:

si on regarde l'hélice de côté, on constate que la pale est inclinée vers l'arrière.
La mesure de cet angle est un peu plus difficile. En gros:

Un point X situé au centre de la surface à la base de fixation de la pale sur le moyeu d'hélice.
Un point Y situé à l'extrémité la plus éloignée de la même pale.
On obtient un axe X, Y

L'inclinaison de la pale est l'angle formé par l' axe X'Y avec l'axe de l'arbre l'hélice.

07 mar. 2009
0

site très intéressant :
www.techboat.com[...]lsP.asp

07 mar. 2009
0

c'est surtout commercial
et il y a quelques bêtises .
Et particulier une grosse confusion entre ventilation et cavitation .

08 mar. 2009
0

helice
bonjour,

Je vous remercie tous

Je vais chercher une helice d'occasion pour confirmer le pas dont j'ai besoin.

olivier

08 mar. 2009
0

sur un voilier
sans rentrer dans le détail
augmenter le pas d'une hélice tournant à 1200 tr/mn de 10" à 12", correspond à une augmentation de la vitesse de 1 noeud .
Grosso modo passer de 5 à 6 noeuds en régime de croisière et de 6 à plus de 7 noeuds au régime max .
Encore faut-il que le moteur le permette !

Là :
alienboats.free.fr[...]ing.xls
une feuille de calcul excel permettant d'évaluer la puissance nécessaire pour une coque à déplacement (non planante)

Là :
une autre méthode de mesure plus facile mais moins précise .
