Longueur bras de mèche vérin raymarine t1, notice en Français ?

Bonjour c'est incroyable mais dans la notice en anglais je ne vois pas la longueur du bras de mèche préconisé, il y a seulement le débattement de 35° de chaque côté. En pratique a priori cela donne un bras de mèche de 25 ou 26 cm mais j'aimerais bien avoir confirmation d'utilisateurs avant de faire usiner la pièce.
Et si par ailleurs quelqu'un a la notice en Français je suis preneuse je n'ai pas trouvé sur le net.

Un grand merci d'avance

L'équipage
01 sept. 2017
01 sept. 201701 sept. 2017
0

Bonjour,

trouvé en 2mn: raymarine.app.box.com[...]8597782

La réponse est 25 cm pour un T1

01 sept. 2017
0

Bonjour Simon et merci mais je tombe là dessus ..

"Ce fichier ou dossier partagé a été supprimé"

Merci pour la dimension j'avais lu 26 quelque part..
Donc avec cette dimension et les buttées de barre (petits tenons) installées par Beneteau sur le First 35 le vérin n'arrive pas en buttée je suppose.

01 sept. 201701 sept. 2017
1

la formule magique c'est 3.4.5
le carré de l'hypoténuse ..(c'est la course )
avec ça on peut calculer la longueur du bras de mêche
quelque fois il faut faire une ptit règle de trois pour avoir l'angle addéquoaâ....
si l'on ne veut pas 45° de chaque coté
alain :oups:

01 sept. 201716 juin 2020
0

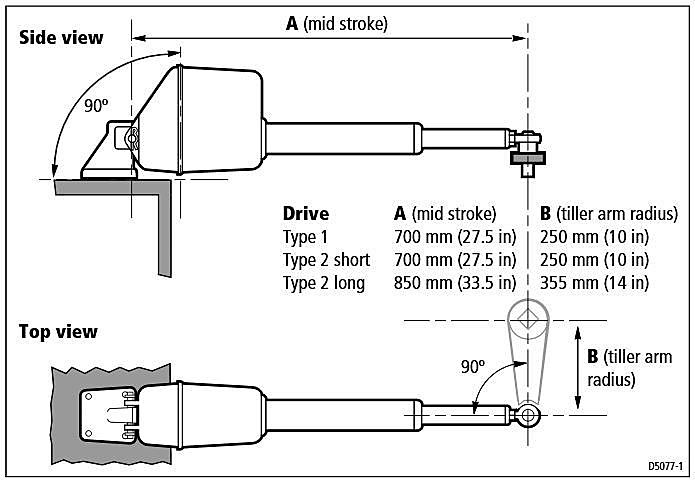

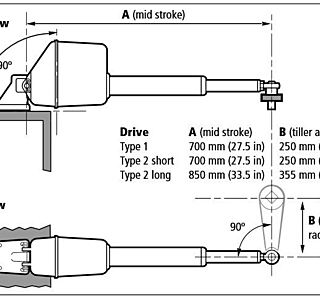

C'est bizarre, chez moi ça fonctionne. Voici une copie d'écran

01 sept. 2017
0

Oups je suis blonde... c'est vrai que le lien ne fonctionne pas chez moi en revanche le schéma je l'avais mais regardé trop vite..

01 sept. 2017
0

Comme l'indiquent tous les documents Raymarine dont celui cité plus haut: courses max T1 300mm, T2 400mm
bras de mèche T1 250mm, T2 long 355mm

02 sept. 201702 sept. 2017
0

le secteur de barre doit s'arrêter sur des butées mécaniques ce n'est pas le vérin qui doit les remplacer .donc quelques fois il faut modifier le T1
quand on étalonne le pilote on détermine le nombre de tours de barre de butées à butées ,pour éviter à celui-ci de pousser à fond de course.
et la durée de vie du vérin en sera augmentée .
alain

04 sept. 2017
0

fritz the cat
si installation sur méche barre franche...faut il "arreter" avec butéés..si oui comment
thanks

12 oct. 2017
0

Bonjour est ce que quelqu'un a essayé de mettre 23 cm au lieu de 25 pour avoir un plus grand débattement de barre (manœuvres de port)?

13 oct. 2017
0

LauBen a un secteur de barre de ... 17 cm
Et ça fonctionne...

12 oct. 2017
0

quand on étalonne le pilote après avoir fait les cercles pour déterminer le nord du compas ,le pilote demande de mettre la barre à droite ,puis a gauche et au centre ,c'est là que l'on détermine le débattement du vérin et les butées électroniques
quand le pilote sera en fonction il ne dépassera jamais cet angle
par exemple si pour aller d'un coté à l'autre il faut faire 3tours de barre ,on peut régler le pilote pour qu'il n'en fasse qu'un de chaque coté.ce qui généralement est suffisant en navigation .
pour les maneuvres on le débraye généralement ..
alain

15 oct. 2017
0

Merci, on a tenté 23 cm on verra bien.

15 oct. 2017
0

Tant que vous ne coupez pas le bras, rien n'est irréversible...

16 oct. 2017
0

Oui mais déjà qu'à 23 cm l'angle vérin bras de mèche est un peu inférieur à 90, ça sera pire avec 25 cm.

16 oct. 2017
0

la question de la limitation ou pas de l angle de débattement de la barre n'est pas clairement(à mes yeux!)tranchéé....
une fois le T1 installé oui ou non , surtout pour les manoeuvre de port,ne doit t on jamais dépasser 35° sur chaque bord..sauf à désolidariser la tete du verin du bras de meche..ce qui est inconcevable pour chaque arrivéé de port ou de mouillage....

16 oct. 2017
0

Bonjour
Justement c'est pour cela que j'ai fixé le vérin a 23 cm sur le bras et non 25. Je pense avoir 40 ° de débattement.

16 oct. 2017
0

pour 45° de chaque coté ,voir pythagore .
3.4.5
5 étant l'hypoténuse 3 et 4 les deux cotés de l'angle droit on a 45° si on prend 3 et 35 si on prend 4
alain
