logiciel Open Cpn

qui a deja traduit 'object query" dans ce logiciel . Il y a des abréviations .......(tu cliques a droites et en bas du petit ecran qui s ouvre )

L'équipage
20 déc. 2009
20 déc. 2009
0

Fait un click droit sur ...
n'importe quel 'objet', par exemple une balise, (bien sûr avec les cartes vectorielles Cm93), une fenêtre s'ouvre avec les caractéristiques de cet 'objet' (en anglais)

21 déc. 2009
0

Faute de frappe de ma part :
Il faut lire NOOA, autrement dit le service des USA équivalent de notre SHOM.

Les ENC en question , je les ai téléchargées ici :

www.charts.noaa.gov[...]c.shtml

C'est gratuit et légal.

J'ai récupéré tout le golfe du Mexique et toutes les côtes de la floride (ouest et est). J'ai pu vérifié avec le le "Fugawi wiewver" que ce que j'ai récupéré est en bon état et exploitable.

D'ou ma déception avec OpenCPN. Donc ma question : quid ?

21 déc. 2009
0

Merci.
:-) :pouce:

21 déc. 200916 juin 2020
0

je viens d'installer une carte ENC du NOAA
sur OpenCpn 1.3.4. (Au pif, une carte du côté du golfe de l'Alaska)
J'ai reçu un dossier zippé (US1WC02M). Quand je le dézippe, il y a l'intérieur un dossier ENC-ROOT que j'ai mis sur le bureau. A l'intérieur de ce dossier, il y a un dossier US1W02M et 3 fichiers :
CATALOG.031, README.TXT, USERAGREEMENT.TXT
J'ai viré les deux derniers.
J'ai ouvert OpenCpn,'clé à molette'&gt 'charts' &gt (j'ai cherché ENC-ROOT dans la fenêtre'Available Chart Directories', un clic dessus) &gt 'Add selection' &gt OK
On voit (très brièvement) que OpenCpn enregistre la carte (batte féfilante)
Je me déplace vers la zone concernée. Les limites de la carte apparaissent en vert clair. Je zoome vers un point de la carte. Je clique sur la barre verte en bas de l'écran et la carte s'ouvre (OpenCpn enregistre très brièvement la carte).

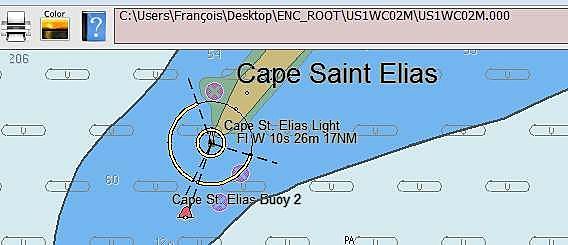

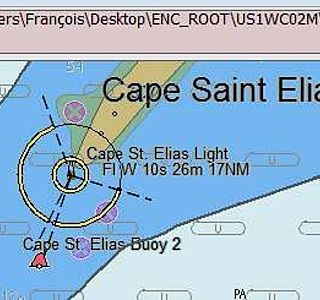

La preuve en photo !

20 déc. 2009
0

Fait un click droit sur ...
n'importe quel 'objet', par exemple une balise, (bien sûr avec les cartes vectorielles Cm93), une fenêtre s'ouvre avec les caractéristiques de cet 'objet' (en anglais)

20 déc. 2009
0

cm 93 mais BSB ou ENC ?
Bonjour,

De nombreux posts de ce fil ou de l'autre fil ne parlenet que de cartes cm93. J'ai éssayé de le faire fonctionner avec des ENC, du NOAA, ben .... Triste résultat.

A moins que je n'ai pas su le configurer correctement malgré mes nombreux essais.

Quelqu'un y est il arrivé ?

20 déc. 2009
0

Dis nous exactement...
quel type de cartes tu as essayé...(titre, fournisseur, format (= le .xxx derrière)
Il y a 4 formats de BSB ! Les ENC (S-57) devraient passer.
NOAA n'est pas un type de carte...

21 déc. 2009
0

Au fait, symboles U partout
Pour supprimer ce stupide symbole qui envahit les cartes ENC (veut dire qualité non définie (Undefined)), aller dans la boîte à outils &gt Vector charts, choisissez MarinersStandard dans 'Display Category', et décochez M_Qual (l'avant dernier de la liste)

21 déc. 2009
0

merci quand meme
mais ça ne répond pas dutout a ma question . je voulais juste savoir ce que voulais dire : valnmr,siggpr,sigseq..........etc etc Bonne journée

21 déc. 2009
0

Sans tout comprendre
valnmr= portée
sigseq=période (comme séquence)
siggpr=nombre d'éclats

ma méthode: chercher ces abrévations pour un phare connu et déduire les correspondances.
Un peu empirique.

21 déc. 200916 juin 2020
0

Deuxième image
Deuxième image

21 déc. 200916 juin 2020
0

Tu as juste...
Sur le site www.s-57.com[...]/
on trouve (en cherchant BIEN : colonne de gauche onglet object : light)
valnmr = The nominal range at which an object can be seen or a signal detected. The nominal range is normally the luminous range of a light in a homogeneous atmosphere in which the meteorological visibility is 10 sea miles

sigseq = The sequence of times occupied by intervals of light and eclipse for all 'light characteristics' except for occulting where the sequence of times is occupied by intervals of eclipse and light.
Format:
LL.L + (EE.E)
For occulting lights, the 'signal sequence' is indicated using a fixed format to encode the values of intervals of eclipse (E) and (L).
(EE.E)+LL.L

siggpr = The time occupied by an entire cycle of intervals of light and eclipse.

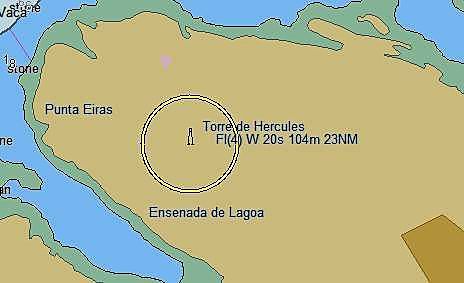

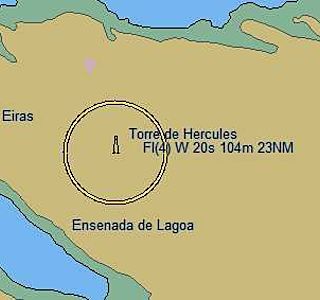

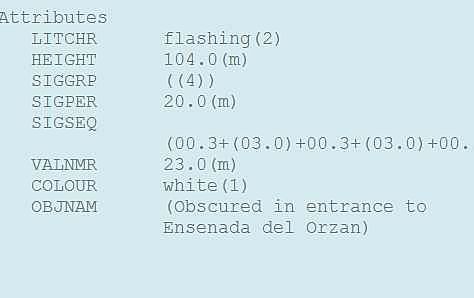

Pour cet exemple ( si tu as bien cocher 'show light description dans la toolbox de OpenCpn onglet Vector charts) tu obtiens pour la tour d'Hercules à la Corogne le visuel et la description suivante

21 déc. 2009
0

si tu as bien coché, évidemment
désolé...

21 déc. 2009
0

c'est ce que j ai
fais avec " hercules " a la Corogne .... pas tout compris

21 déc. 2009
0

Ok, j'ai compris...
Tous ces acronymes sont sur
www.s-57.com[...]/
(mais sur ce site, seul un pro peut s'y retrouver ;-()
C'est une norme internationale (ENC = S-57), touffue et complexe, pour le codage des informations nautiques : les éditeurs de cartes vectorielles se doivent de la respecter. Un bon logiciel prend ces données et les transforme en quelque chose de compréhensible, texte ou symbole visuel, pour l'être humain.

21 déc. 2009
0

Merci
Dommage que ce site soit consultable en ligne. Sa disponibilité hors connexion en ferait un complément précieux à la cartographie électronique.

21 déc. 2009
0

Merci
Dommage que ce site soit consultable en ligne. Sa disponibilité hors connexion en ferait un complément précieux à la cartographie électronique.

21 déc. 2009
0

ici encore
www.caris.com[...]log.htm
ça a l'air d'être la même chose pour les s57 et cm93

21 déc. 2009
0

Ouaip...
Les c-map sont (à peu de chose près) au standard S-57. Ce sont des ENC.

21 déc. 2009
0

et encore ici en telechargement en anglais
www.iho.shom.fr[...]oad.htm
en .doc :
www.iho.shom.fr[...]ref.zip
