Logiciel de conception de bateau ????

Bonjour, je recherche un logiciel de conception de bateau, juste pour mettre sur " papier "certaine idée, je n'ai pas besoin d'un logiciel professionnel, car c'est juste pour les grandes lignes interrieur et exterieur, je laisse au professionnel la conception du bateau ... de mes reves. Quelqu'un connait un logiciel qui peut m'aider dans cette demarche ?
Merci
Henri

L'équipage
13 sept. 2008
13 sept. 2008
0

Naval designer
www.navaldesigner.com[...]/ pour tout ce qui est dessin de carene.

13 sept. 2008
1

Pour tes besoins

Rien ne remplacera un crayon,une gomme et du papier calque.

Petite remarque les logiciels ne concoivent rien du tout ,c'est l'operateur qui imagine,reflechi et propose des solutions pas la machine.

josé

13 sept. 2008
0

Quand même ...
C'est vrai que les logiciels ne conçoivent rien.

Mais ils évitent pas mal d'erreurs de base. Le dessin est toujours à l'echelle dans tous les sens, les trois vues coincident toujours, le volume de carène est calculé sans erreur.

Combien de dessins sur calque ou la couchette avant fait 2m de large sur la vue de dessus, mais la section 1m de large sur la vue de face.
Pareil pour les hauteurs sous barrot pour la vue de profil, ou l'échelle dans le sens vertical et horizontal n'est pas tout à fait la même.

Mais, comme les logiciels mettent tout de suite des contraintes de réalisme, pour exprimer des idées, ce n'est pas le mieux.

13 sept. 2008
0

et je rajouterai

qu'il n'y a pas mieux qu'un logiciel pour faire des trucs irréalistes. :-D

par exemple le fond du plan le point de depart "la carene" si on ne sait concevoir une forme qui tienne la route tout le reste c'est du bidon.

josé

13 sept. 2008
0

oui mais si j'ai bien compris

notre ami qui pose la question pour lui pas question de tracer une forme mais simplement de dessiner un interieur .

De toute façon on commence toujours avec un crayon ça va bien plus vite ensuite on passe au logiciel mais là la conception est presque finie et en cas de necessité on reprend son petit crayon et un bout de papier.

Juste pour une petite histoire "historique" pour les malouins .Le grand chalutier usine " Grande hermine" a été dessiné sur une nappe de table ou court d'un repas et ensuite la nappe a circulé dans les bureaux d'étude.

josé

13 sept. 2008
0

Correction erreur
"Mais, comme les logiciels mettent tout de suite des contraintes de réalisme, pour exprimer des idées, ce n'est pas le mieux"

Pas vrai.
Lire :
Mais, comme les logiciels mettent tout de suite des contraintes de géométrie , pour exprimer des idées, ce n'est pas le mieux.

On peut dessiner des trucs parfaitement irréalistes avec des logiciels de CAO.

13 sept. 2008
0

ce qui génial
avec les logiciels CAO et conception de carenes ou même calculs divers c'est que les erreures sont "exactes" et ont un tel accent de vérité qu'elles sont quelques fois prises pour les bonnes solutions....

13 sept. 2008
0

Freeship
sourceforge.net[...]eeship/

Fait toute la coque, de façon quasi pro, un plus lourd pour les superstructures, et carrément nul pour l'intérieur.

Pour l'intérieur, hormis les logiciels de CAO paramétrique, je connais pas grand chose. Et c'est quand même lourd et fastidieux.

13 sept. 2008
0

vous avez tout a fait raison
je vais commencez par mettre sur papier les croquis de mes idées, car entre les idées et la réalitée il y a une différence... Et ces croquis sont juste la base, après c'est avec un pro que je voudrais en parler de façon a voir ce qui est faisable ou non.
Encore merci
Henri

13 sept. 2008
0

L'aménagement intérieur, c'est pénible.
Il y a déja toutes les contraintes de forme de coque, franc bord, stabilité, prise au vent etc ...

Ensuite, toutes les contraintes de structure. hauteur du varangage dans les fond, hauteur des barrots sous le pont, cloisons structurelles pour mat, cadènes etc ...

Puis toutes les contraintes de sécurité, cloison étanche avant, arrière , reservoir combustible, ouvertures pont, descente et issues de secours, volume et autovidage du cockpit, etc ...

Toutes les contraintes techniques. Position moteur, batteries échappement, autres reservoirs etc ...

Les contraintes d'ergonomie. hauteur et profondeur pour s'assoir, largeur de passage, taille des couchettes, ventilation, luminosité etc ...

Ce qui fait que l'intérieur des bateaux se ressemble quand même toujours dans les plus petits bateaux. A mon sens ,dans un monocoque de moins de 10m, difficile d'être original. Au dela de 12m, on a plus de choix.

13 sept. 2008
0

l'intérêt des logiciels spécifiques
c'est d'effectuer en direct et en temps réel tous les calculs d'hydrostatique et de stabilité qui permettent d'évaluer et corriger un dessin . Plus tous les petits gadgets tels que lissages, courbures, développements, ...

Sinon il est beaucoup plus jouissif d'utiliser une latte et des plombs mais le rendement n'est pas le même .

Pour dessiner, il suffit d'un logiciel de dessin 2, 2 1/2, ou 3D . Il y en a une pléthore . Le meilleur c'est celui dont on sait se servir . L'avantage des plus simples c'est que l'apprentissage est rapide .

Mais on ne peut dessiner (représenter) que ce qu'on est capable de concevoir . Il n'y a pas de logiciel imaginatif .

19 août 2013
0

bonjour
Apparemment freeship n’est plus disponible au téléchargement, quelqu’un peut-il me confirmer ou me donner un lien actif ?
D’avance merci

19 août 201319 août 2013
0

je crois qu'il a changé de nom delftship ou quelque chose comme cela

www.delftship.net[...]/

19 août 2013
0

Sinon pour avoir des avis sur differents software

www.boatdesign.net[...]ftware/

12 mar. 2016
0

Sinon, tu peux tester celui là qui est gratuit et entièrement en ligne :
www.hull-online-designer.com[...]

Par contre il fait uniquement le dessin de la coque.

19 juin 2017
0

Bonjour, et pour le dessin de la superstructure et aménagement?

19 juin 2017
0

pour les superstructures, une alternative gratuite à AutoCad, genre LibreCAD ou freeCAD (il y en a plein d'autres)
pour le design de l'intérieur, j'adore blender. Il est est entièrement gratuit et d'une puissance incroyable. Le seul souci est que l'apprentissage est un peu ardu. Mais une fois qu'on maîtrise, c'est que du bonheur.

14 juil. 201714 juil. 2017
0

Votre réponse est satisfaisant Mr :) , mais est c que on pourrai exporter ses fichier en XDF pour l'autocad?

14 juil. 201716 juin 2020
0

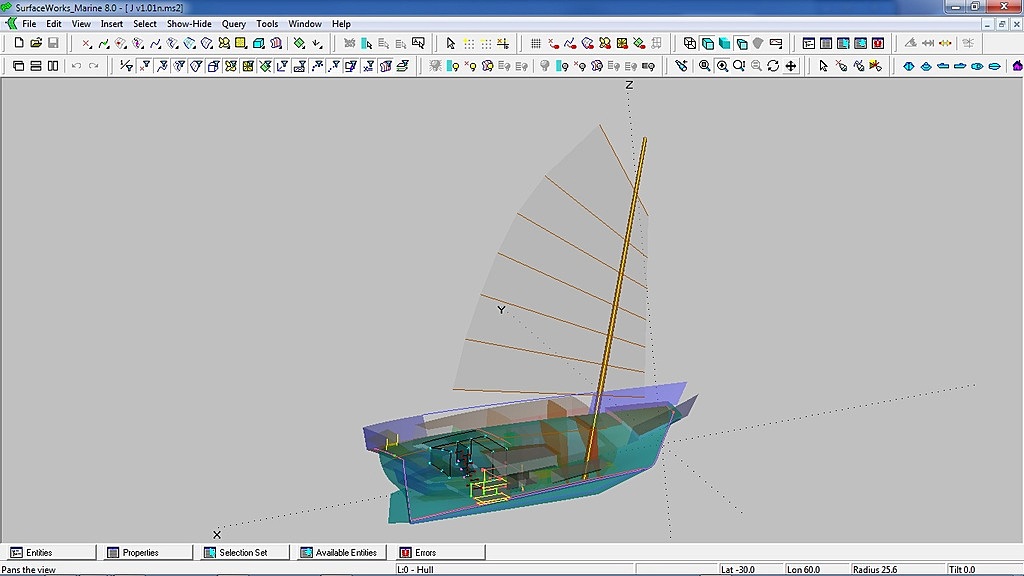

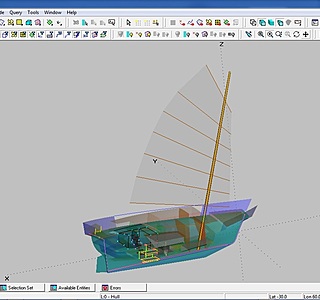

Multisurf, logiciel pro ( multisurf.com[...] ) à 900 US $ en version solo
