Logiciel calcul carène

Bonjour,

je recherche un logiciel qui me permette de calculer le plus simplement possible la partie immergée d'un volume en fonction de la forme, de son poids, et de l'axe vertical.
L'objectif serait d'obtenir la ligne de flottaison, le centre de carène, et si possible la coupe au niveau de la ligne de flottaison ...

Après, le couple de redressement et la surface mouillée serait donnée avec, je ne dirais pas non, mais ce n'est pas l'objectif premier.

J'ai essayé avec freeship, et dernièrement avec fine, mais je suis infichu d'obtenir ce résultat simple ...
J'en suis à me demander si je ne vais pas créer le programme moi-même ...

Merci d'avance !
(ps : j'ai l'impression que j'ai posté en doublon)

L'équipage
16 mar. 2013
16 mar. 2013
0

DelftShip s'utilise très simplement.
Il est gratuit et téléchargeable sur le web

nous sommes plusieurs sur le forum à l'utiliser régulièrement.

la version gratuite de calcule pas de moment de redressement, mais fait tout le reste de ta liste et beaucoup d'autres choses encore...

si c'est une carène existante, tu la mets en fond d'écran et tu la retraces.
Le logiciel est aussi prévu pour cela.

16 mar. 201316 mar. 2013
0

Merci pour ta réponse !
Mais, je serais intéressé de savoir comment faire ...

La première chose que demande Delftship en créant un modèle, c'est : la longueur, le maitre bau, le tirant d'eau.
(le poids, il s'en fout)
Ensuite, je souhaite le faire giter en utilisant une rotation : ca ouvre la coque en deux...
Et si je trouve le moyen de calculer le déplacement en fonction du tirant d'eau, je ne trouve pas l'inverse : calculer la ligne de flottaison en fonction du déplacement ..
En bref, je suis infoutu de retrouver la ligne de flottaison aux différents angles de gite.
Mais bon, je n'ai pas beaucoup testé non plus ... (pas plus de quelques heures :D)

16 mar. 201316 juin 2020
0

C'est normal...

tu ne peux pas faire gîter le bateau. c'est pas fait pour.

Ou alors, tu achètes la version pro, qui va même te le faire rouler et tanguer dans les vagues de ton choix !

"calculer la ligne de flottaison en fonction du déplacement .."

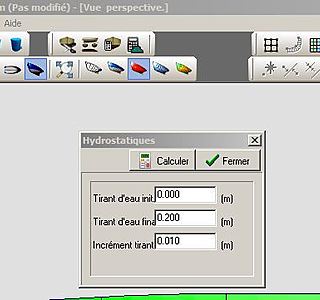

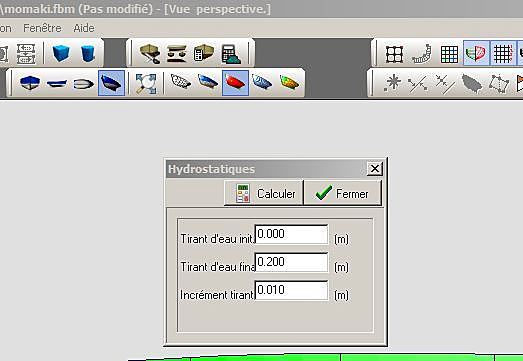

c'est très facile, avec l'outil "calculer les hydrostatiques pour une série de données"

tu choisis les lignes et leur espacement, jusqu'au livet de ta coque, si tu le souhaites.

Il te donnera toutes les données hydrostatiques possibles pour chaque ligne choisie.

Attention néanmoins : si tu n'y arrives pas, c'est que ta coque n'est pas correctement fermée.
Là, c'est un peu technique. Ta coques est en deux parties, et si tu as jouer à écarter les deux moitiés, ou à leur donner de l'angle, il se peut qu'elles ne soient plus parfaitement jointives... donc ton bateau coule. Il ne te donnera aucun résultats.

même chose pour le raccordement du tableau arrière. Il doit être fait dans les règles, sinon, le logiciel ne comprend pas qu'il s'agit d'un élément de la coque... donc ton bateau coule.

dernière chose, vérifier que toutes les normales sont bien vers l'extérieur, sinon, ta coque est un gant retourné... donc il est plein d'eau.

Bon courage !

16 mar. 2013
0

Ben, faire une carène de voilier qui ne soit pas prévue pour giter ... Autant calculer des carènes de brouettes ! :D
Il y aurait un équivalent qui sache retrouver la ligne de flottaison d'un solide que l'on puisse tourner dans tous les sens ?
Par ailleurs, il me semble qu'il ne donne pas le centre de carène (ce qui me semble logique, vu qu'il refuse que la coque gite, il est forcément au centre du plan ...)

16 mar. 2013
0

Hop, après recherche, la version "pro" de defltship possède effectivement une fonction "inclined hydrostatics" qui indique bien la position du centre de carène.

0

la version gratuite donnait les corbes KN qui permettent de calculer les GZ facilement (cross curves)
qu'en est-il aujourd'hui?

17 mar. 201317 mar. 2013
0

Ce qu'il te faudrait, c'est "HullCAO 5" dont malheureusement il me semble que la distribution n'est plus assurée.

J'ai une sauvegarde quelque part de la version de libre, mais je ne me souviens plus des limitations de cette version...

Donne moi ton adresse email en MP si tu ne peux pas retrouver un téléchargement.
