Loch/Speedo/Anemo/GPS ET AIS sur un seul port COM OpenCpn

Bonjour,

Je suis entrain de découvrir OpenCpn en parallèle de la modification de mon système électronique du bord. N'ayant pas encore tous les câbles je procède à des tests et je me pose une question :

Les infos GPS & co sont en 4800 bauds alors que l'AIS est en 38400 bauds. De ce fait, n'ayant qu'une seule connectique RS232 sur le multiplexer, comment faire ?

Est-il possible de brancher 2 convertisseur RS232/USB sur la sortie du multiplexer ?

Est-il possible, dans OpenCpn, de créer 2 connexions avec le même port com mais avec 2 vitesses différentes ?

Merci à vous !

L'équipage
18 nov. 2019
18 nov. 2019
0

Salut Alberto
Regarde la doc de ton AIS. Par exemple emtrack100 accepte une entrée en 4800bauds et ces données ressortiront sur le 38400bauds de l'AIS.

18 nov. 2019
0

Bonsoir Matelot@18105,

Mon AIS est un Raymarine 650 qui a du NMEA0183 en 4800 et 38400 bauds.

Je me pose une autre question, pour le moment je n'ai que le loch/speedo/anemo (qui passe par un convertisseur AT10 de Simrad) qui rentre dans l'interface Raymarine E85001 par l'entrée NMEA IN ainsi que le pilote ST4000 qui rentre aussi dans l'interface Raymarine mais en Seatalk1. Quand je passe le pilote en mode vent c'est OK. Quand je branche le PC par la sortie RS232 de l'interface Raymarine je reçois bien les infos mais uniquement quand je suis en 4800 bauds. Quand je change pour du 38400 je ne reçois plus de phrases NMEA.

Sachant qu'au final il y a un AIS à mettre je ne vois pas comment faire.

Est-ce normal ?

Je prépare un petit schéma pour montrer le ce qui est envisagé.

Merci à vous !

18 nov. 201916 juin 2020
0

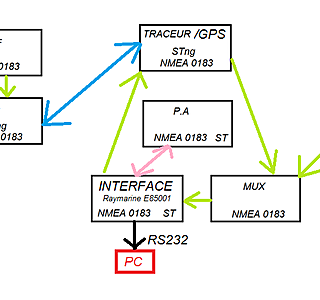

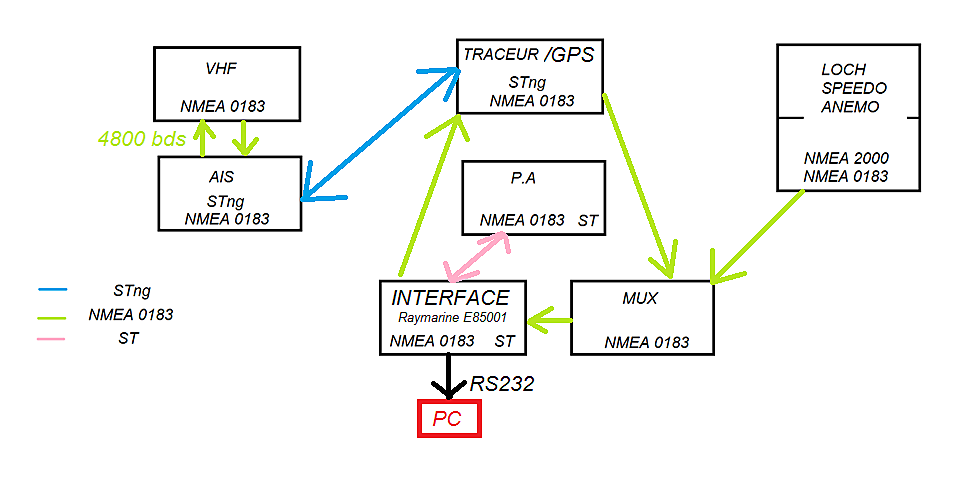

Voici le schéma simplifié.

Dans cette configuration est-ce que tout le monde communique avec tous le monde ?

Merci à vous !

18 nov. 2019
0

Désolé mais je ne connais pas du tout raymarine.
Mais vous pouvez, selon la doc, connecter le raymarine 650 directement au pc par le port USB.
Sinon?

18 nov. 2019
0

Regarde là
www.hisse-et-oh.com[...]0-bauds
Apparemment interface 85001 fonctionne en 4800 bauds

18 nov. 201916 juin 2020
0

Bonjour

Je confirme l'info de matelot j'ai un A 650 il est branché sur le port usb du pc Attention il ne faut pas brancher ton pc sur secteur 220v il y a un problème de masse avec le A650 quand tu branches le port USB voir notice.

Le Moko


19 nov. 2019
0

Bonjour,

Merci pour vos réponses.

Je vais certainement tenter de passer l'AIS en USB vers le PC et en NMEA0183 par le câble 38400 bauds vers le traceur.

J'avais déjà vu le problème de l'USB c'est donc pour cela que je préférais éviter mais au final l'ordi du bord sera un Raspberry donc un fonctionnement en 5V, le problème ne devrait donc JAMAIS arriver.

Les tests demain ce mercredi.

Bonne journée !

19 nov. 2019
0

GPS -> VHF -> Convertisseur RS232-USB -> PC port 38400.

JJ

20 nov. 2019
0

Bonjour,

Pour éviter tout problème de masse, quelque soit le branchement, prendre un convertisseur RS232-USB [b]optocouplé[/b], càd isolé...
Pour quelques roros de plus, on est tranquille...

www.schnaps.fr[...]les.php

20 nov. 2019
0

:mdr:

20 nov. 2019
0

monsieur baudot quand il a inventé ce code ne savait pas ou il venait de mettre le doigt ..
et que les marins passeraient plus de temps à déchiffrer ce code à 5 moment plus un start et un stop qu'à naviguer et regarder les mouettes :scie: :langue2:
alain

20 nov. 201916 juin 2020
0

Bonjour à tous et merci pour vos contributions,

Tout fonctionne (pas sans pirouettes !). Pour arriver à mes fins et sans repasser par la caisse pour acheter des câbles propriétaires et autres convertisseurs, j'ai du rajouter un GPS pour donner la position à la VHF.

Cela ne me dérange pas puisque j'avais prévu de garder ce GPS en secours, il trouve donc, en pus du secours, une utilité.

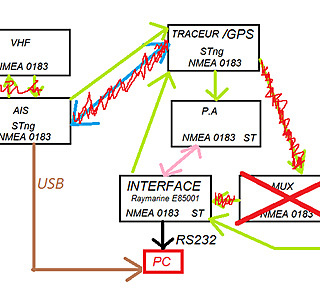

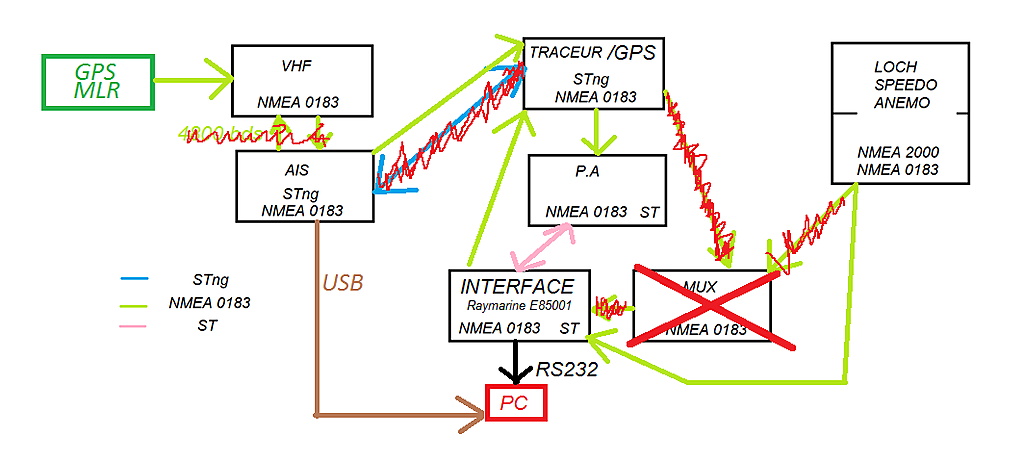

Je joins le schéma modifié très rapidement si certains sont intéressés.

Bonne soirée !
