Loch et ou sondeur

Bonjour,
Voila je viens d'acheter un voilier, peu équipé surlequel je souhaiterais installer loch et sondeur. Pour le sondeur, il y en a un mais c'est un très vieux modèle avec comme un signal lumineux qui tourne en rond et affiche un petit très bleu ou vert (unité ou dizaine de mètres), jamais vu au pravavent. je ne sasi pas s'il marche car le bateau est encore à sec...
Et pour le loch, j'ai déjà un passe coque d'installé. Ce que j'aurais souhaité c'est trouvé un capteur qui fasse loch et sondeur en même temps et si possible du diamètre que j'ai 315mm.
Est ce une bonne idée? Y a t'il d'autres alternatives? Est on toujours obligé de percerla coque pour avoir ce genre de sytsème ou y a t'il de nouvelles technologies, pas trop cher bien sur :-).
Merci pour vos conseils aguéris...

---

22 août 2006

Tous
Non lu

si ça marche... il ressemble à ça ton sondeur:... ---22 août 2006

Oui C'est pas ce modèle là excatement mais c'e... ---22 août 2006

Un des avantages de cette technologie est que ... GilusBleu22 août 2006

me voila rassuré Effectivement je pense qu'il ... ---22 août 2006

sondeur à éclats ce truc qui date de mathusale... ---22 août 2006

sondeur à éclats exact la sonde se pose à l'in... y-pairault22 août 2006

fonctionnement si je me souviens bien , tu as ... y-pairault22 août 2006

Du coup j'ai mis le nez dans le mien. Confirma... GilusBleu16 juin 2020

Et l'autre coté . GilusBleu16 juin 2020

---

22 août 2006

si ça marche...
il ressemble à ça ton sondeur:

ça se vend toujours.
je crois que ça avait bonne reputation niveau fiabilité, evidement ça fait un peu retro mais bon si ça marche.

j'an avais vu un qui fonctionnait avec des piles, ce qui peut être pratique.

Répondre

---

22 août 2006

Oui
C'est pas ce modèle là excatement mais c'est le principe.
Apparemment le disque tourne et emet bien des petites lumières verte ou rouge mais je ne sais pas s'il marche vraiment car pour l'instant le capteur est pilepoile caché par la bère. Forcemment le résultat n'est pas bon.
As tu une idée de son fonctionnement. Il suffit simplement de lire sur une intervalle?
En tout cas ça me rassure de savoir que ça existe toujours.
Si cela fonctionne je n'ai plus qu'à trouvé un capteur de loch et un loch qui colle avec mon diametre de 315.
Merci pour ta réponse.

Répondre

GilusBleu

22 août 2006

Un des avantages de cette technologie
est que l'écho est simplement amplifié et non analysé. Sur des fonds sable et algues, petit fond, si la sensibilité est bonne, on peut voir plusieurs échos. L'oeil fait la différence.

L'aspect analogique est aussi (a mon sens) un plus car cela permet d'apprécier plus rapidement une variation.

L'énergie électro-acoustique mise en jeu est très faible et je doute du fonctionnement dans l'air du fait d'un écho beaucoup plus faible. (indépendamment des vitesses relatives du son 330m/s et 1500m/s dans les deux milieux.)

Personnellement j'en ai acheté un d'occasion qui équipera le bateau l'année prochaine en sus du numérique que j'ai déjà.
(A priori la sonde peur s'installer sans percer la coque avec un fourreau et une huile de couplage)

Répondre

---

22 août 2006

me voila rassuré
Effectivement je pense qu'il n'y a pas de passe coque pour le capteur. Je n'ai plus qu'à attendre la mise à l'eau.
Merci!

Répondre

---

22 août 2006

sondeur à éclats
ce truc qui date de mathusalem c'est un sondeur à éclats !!!
fiable qui foctionne bien et qui te donnera en fonction de la nature du fond , des éclats différents.

moins a la page que nos sondeurs actuels qui t'annoncent un chiffre
ou dessondeurs de pecheurs qui eux peuvent se comparer à des sonars.

s'il fonctionne bien , ça vaut le coup d le conserver.
amha

Répondre

y-pairault

22 août 2006

sondeur à éclats
exact la sonde se pose à l'intérieur de la coque , le cylindre de réception se colle sur la coque , à l'intérieur , et la sonde est placée dedant avec de l'huile . C'est pas jeune comme technologie mais j'en est eu un et qui fonctionne toujours .

Répondre

y-pairault

22 août 2006

fonctionnement
si je me souviens bien , tu as 2 boutons , un pour augmenter ou réduir la grosseur de l'éclat de profondeur et un pour positonner une alarme de minimun d'eau que tu souhaites sous ta quille .

Répondre

GilusBleu

22 août 200616 juin 2020

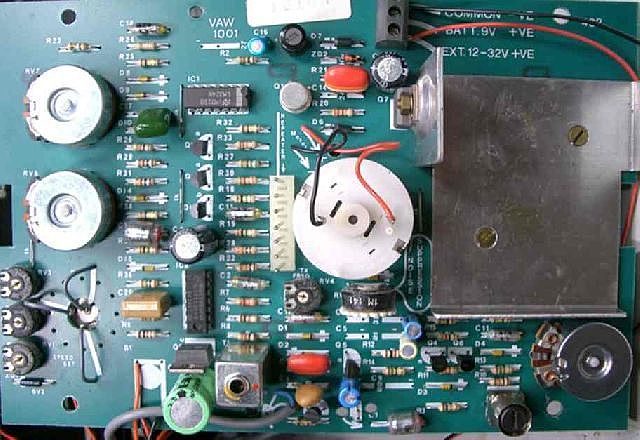

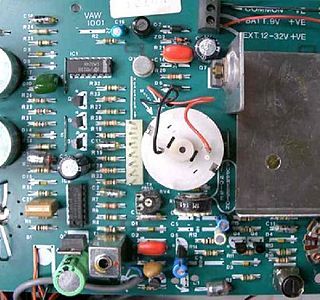

Du coup j'ai mis le nez dans le mien.
Confirmation : la sonde ne fonctionne pas dans l'air, toutefois, une pichenette dessus provoque un écho aléatoire qui permet de dire que ça fonctionne (au moins en réception).

A l'intérieur c'est de l'électronique très classique. LM324, CD4011, BC172 Bref du facile à retrouver ou à dépanner.

Il existe cependant une fragilité des potentiomètres qui à la longue "crachent". Evidemment il sont montés mécaniquement sur le circuit imprimé mais à priori il y aurait assez de recul entre le cuivre et la face avant pour monter des potentiomètres vissés sur la face avant et raccordés par fils ou un petit connecteur à monter sur le cuivre.

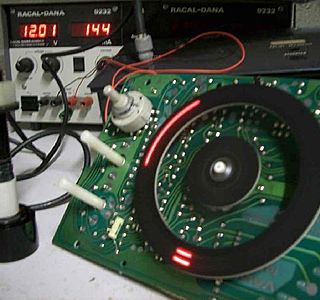

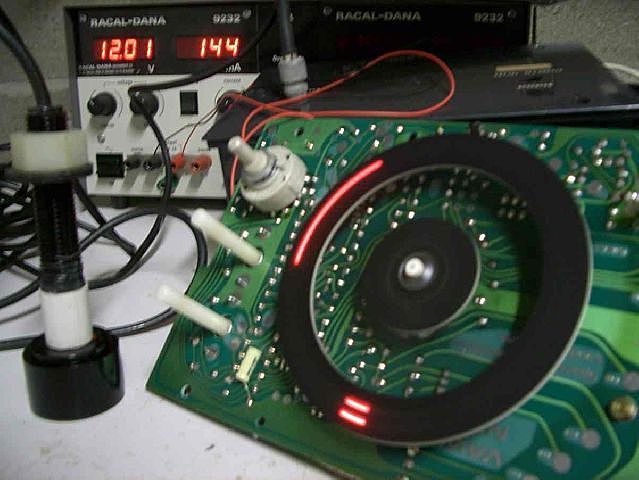

La consommation en 24m est de 144mA et tombe à moins de 80 mA pour les plus grandes profondeurs.
