Lien a jour pour liste frequences et horaires meteo fax BLU .? ( Metarea 2)

Bonjour a tous,
L un de vous aurait il un lien (les liens indiqués sur le forum :noaa americaine et autres ne fonctionnent plus) pour telecharger le fichier pdf des frequences et horaires d emmissions meteofax en LSB ( BLU) ).c est la zone atlantique Est qui m'interesse ( Metarea 2).

L'équipage
03 déc. 2021
03 déc. 2021
0

pièces jointes



Jerry belgique:Quoi que.. cette liste va aussi m etre bien utile. Merci.·le 04 déc. 00:10
03 déc. 202103 déc. 2021
0

Merci @Dahut d'Ys,
Mais le lien que vous m avez envoyé concerne les navtex ( 518khz), je recherche les bulletins meteofax BLU a décoder avec recepteur ondes courtes SLB via un poste radio SLB genre Sangean ou Sony connecté a un pc pour la representation graphique des cartes.


03 déc. 2021
2

Bonjour
En bas de cette page
www.weather.gov[...]_charts
Il y a
"Worldwide Marine Radiofacsimile Broadcast..."

www.weather.gov[...]fax.pdf


03 déc. 202103 déc. 2021
0

@yantho
MERCI Beaucoup !
Exactement la liste que je cherchais :) donc si j ai bien compris c est les cartes meteo envoyées par l'emetteur britannique NORTHWOOD qui gère les bulletins blu utiles quand on descend sur les canaries. hop, je la telecharge.


matelot@19001:Northwood mais aussi et surtout Hambourg qu'on reçoit très bien, à la fois pour les cartes et aussi pour les bulletins RTTY (texte).·le 03 déc. 15:35
Quizas:salut matelot, tu reçois Hambourg ! perso à partir sud Portugal je ne l'ai jamais reçu même faible ! je crois que la limite c'est Galice·le 03 déc. 15:59
roberto:Le hic des cartes du DWD pour les canaries est que l'encadré avec la Légende cache exactement la zone 😁·le 03 déc. 16:04
matelot@19001:Salut Quizas, oui je le reçois fort et clair, surtout le RTTY en 10 MHz, mais les fax aussi passent bien. A SC de Tenerife, pourtant un endroit parasité.·le 03 déc. 16:09
03 déc. 202103 déc. 2021
0

matelot@19001 ha, merci pour l info, je vais tester tout ca...je debute en blu :)


03 déc. 2021
0

bien lire le décalage de fréquence à effectuer. il est indiqué dans le document téléchargé.
au port la blu fonctionne mal. trop de mats. à faire dans un mouillage pas encombré et bien monter le son.


olcdlm:page 4 de rfax : -1.9kHz·le 03 déc. 16:51
03 déc. 2021
0

@olcdlm comme je l ai dit je debute sur la blu, je n etais donc pas au courant de decalages de frequences a prendre en compte. Je vais essayer de comprendre ca. Merci.


03 déc. 202103 déc. 2021
0

là, tu trouveras une collection des types de sons que tu dois entendre si tu es bien accordé :

www.jvcomm.de[...]ee.html


Jerry belgique:Merci pour le lien·le 03 déc. 18:52
03 déc. 202103 déc. 2021
0

Bonsoir

si tu as besoin de t'entraîner, tu peux essayer par internet, des radioamateurs mettant à disposition des récepteurs.
le lien : rx.linkfanel.net[...]

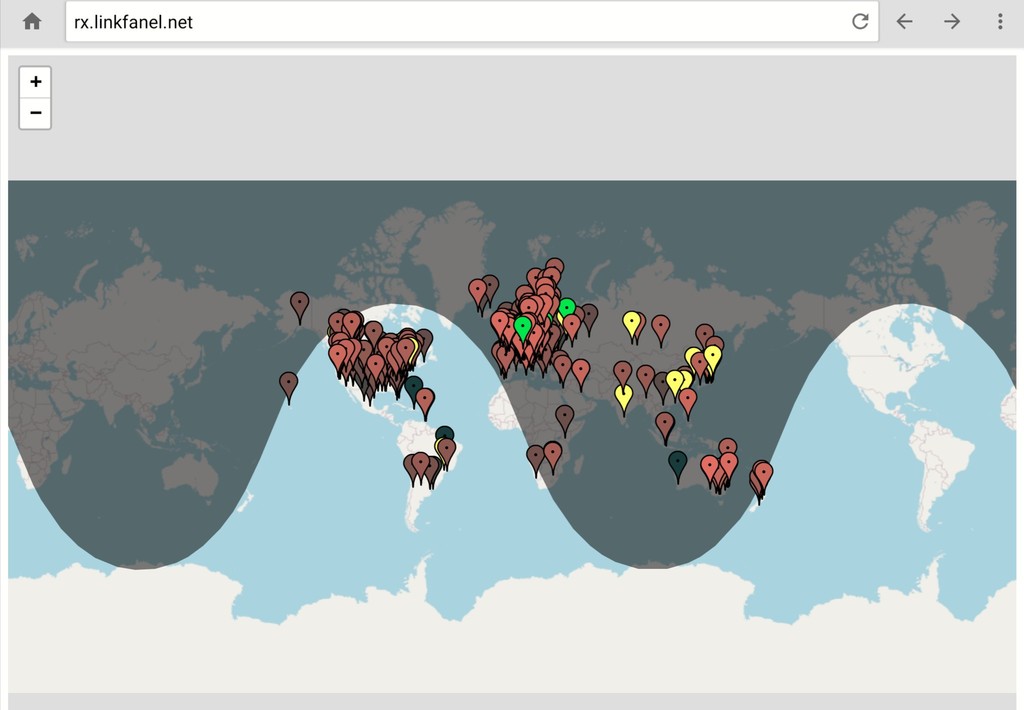

image 1: les récepteurs dispos (certains sont hors ligne)
image 2: détail régional

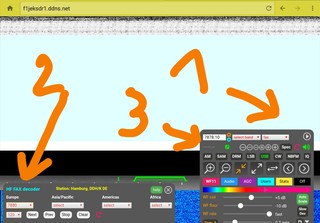

image 3: j'ai essayé vers le centre-ouest France.

1 - à droite choisir "extension = fax"
2 - à gauche choisir une station, j'ai choisi "Hambourg 7880kHz"
3 - le récepteur est automatiquement règlé sur 7878,1 (- 1,9 kHz)

yapuka entraîner l'oreille, jouer un peu sur les règlages pour voir les résultats, essayer d'autres stations (certaines ne font pas "fax" ou ne couvrent pas les bandes intéressantes )


Jerry belgique:Merci beaucoup ! Effectivement cela va m etre utile pour m entrainer :)·le 03 déc. 18:51
03 déc. 2021
0

ton document broadcastfax date de 2016.....
la derniére version ici:
www.dwd.de[...]oadcast
en/broadcastfax102020.pdf?__blob=publicationFile&v=1
en principe depuis quelque temps, il y a une variante de mi mai à fin juin;


matelot@19001:Je n'arrive pas à copier correctement ton lien. Et c'est bizarre, celui que j'ai donné est toujours en ligne : www.dwd.de[...]16.html ·le 03 déc. 20:56
yantho:C'est peut-etre ici www.dwd.de[...]de.html ·le 03 déc. 20:58
matelot@19001:Merci Yantho, c'est effectivement mieux comme ça ! Et effectivement le RTTY n'a pas changé depuis 2014.·le 03 déc. 21:04
TIR:Tu remarqueras qu'il y a 10 2020 dans la terminaison du lien, et qu'il n'y a pas de date sur le pdf !!!·le 03 déc. 21:08
yantho:_·le 03 déc. 21:11
04 déc. 2021
0

Bonjour Jerry,

Ce n'est pas de la LSB, mais de l'USB. ( En marine, on est quasi toujours en USB en HF et en FM pour la VHF )

Quand tu écoutes une fréquence que ce soit de la phonie, du fax ou autre chose, ton récepteur écoute environ 3 kHz de bande.
Par exemple de 7 010 à 7013 kHz, ou de 7.010 à 7.013 mégaHz si tu préfères.

Pour te caler sur la météo, tu descends à 8038.1 pour écouter la fréquence officielle de 8040 en USB, en affichant 8038.1 sur le récepteur. soit moins 1.9 environ.
Les signaux des fax se situeront à 1.475 kHz plus haut pour le noir, et 2.25 kHz pour le blanc, et seront donc bien dans la bande passante écoutée des 3 kHz, par ton receveur. Environ, parce que les aléas du matériel...

Voila pourquoi on te demande de reculer de 1.9 ta fréquence, pour mieux écouter ce qu'il y a un chouia plus haut.

8040 moins 1.9 = 8038.1, compris entre 8038 et 8041 ...

La différence entre les deux, noir et blanc, s'appelle le shift, et est de 450 ( soit + ou - 225 sur les pdf du Nooa ) mais pas toujours, voir les "Shedules" pour les détails des F, des shifts et horaires.

La grande astuce pour décoder les fax, c'est qu'il faut un ordi avec logiciels, et un bon poste de radio, mais aussi et surtout une bonne antenne bien calibrée, de quelques 8 à 10 m de long, et pas de parasites.

Ensuite, il faut faire rentrer le son reçu par le micro, dans l'ordi.
Or les fiches standard des cordons jack M - jack M 3.5 mm sont en stéréo sans le fil micro ( 1 tip plus 2 bagues )
La prise des ordis modernes est une prise combo, donc avec 1 tip et 3 bagues, donc stéréo + micro.
Ce détail fait que çà ne marche pas bien.
Je te conseille fortement donc d'acheter une clé USB audio, à 10 euros, avec entrées micro et casque séparées.

Pour t'entrainer à la maison, l'antenne peut être constituée de 2 bouts de fil de cuivre rigide de maison, de 7 m de long, écartés en V inversé, et ouverts à 120 degrés, le fil 1 sur l'âme du coaxe, le deuxième sur la tresse. En mer, la tresse ( la masse ) c'est la mer.
Un vulgaire domino entre les deux fonctionne à peu près, tant qu'il n'est pas rouillé.

Les premiers essais sont à faire en 10.100 MHz, pour prendre le RTTY de DWD, qui est audible bien plus fort.

Pour les logiciels, j'utilise FLDIGI V 4.018 pour les Fax, et MMTTY pour le TTY ( Textes ).
Softs chargeables en Open.
D'autre préfèrerons des softs payants du commerce.

Bonne écoute, et bonnes navs
Michel - F4IAM - Lorient


olcdlm:C’est la première fois que je lis une explication aussi limpide !Merci.·le 04 déc. 00:26
Jerry belgique:J avoue que grace a cette explication tres claire, j ai pu visualiser le truc. Si j ai bien compris , on se place en dessous de la frequence donnée pour ne pas manquer de recuperer les cretes de signaux qui pourraient depasser la largeur de bande que je recois. Pour l equipement, je constate d apres tout ce que lis que la reception depend grandement de l antenne qu on va installer. J'ai trouvé un Sony ICF-SW7600GR pour 3 fois rien , je compte essayer un systeme d antenne qui monterais le long du pataras, mais je suis un peu dans le flou pour l histoire du cable de la blu vers le pc. Mon pc a deux entrees separées et distinctes: une jack audio sortie casque et une autre jack micro /line in , donc dans laquelle connecter le cable ? Je ferais des essais on verra bien. En tout cas merci a toi pour ce petit topo complet et tres clair. ·le 04 déc. 00:51
Jerry belgique:.·le 04 déc. 00:52
04 déc. 2021
0

CÂBLE :
Le câble qui va de la sortie casque au PC est un câble audio à 2 fiches mâles, généralement en 3.5 mm.

Si le PC a une double entrée séparée, le cordon ira dans la prise micro.

Si le PC est récent il n'aura qu'une seule prise Combo. Auquel cas, il faut utiliser un éclateur, ou mieux une carte son USB à 10 euros.

L'autre bout du câble se branche sur la sortie casque du receveur, ou beaucoup mieux, sur la sortie DATA. Si il y en a une.


Jerry belgique:Le pc est recent, mais c est un MSI gaming haute performance, il a carte son et carte graphique " built in" intégré et des sorties et entrées séparées . Oui effectivement en toute logique , le cable devrait se conmecter a l entrée son.·le 04 déc. 11:20
04 déc. 2021
0

RECEVEURS
Les postes ne sont pas, loin s'en faut, égaux devant les signaux faibles et les parasites.
De plus, le réglage doit pouvoir se faire de 10 hertz en 10 hertz.

Sur certains postes, le réglage se fait de 100 hertz en 100 hertz et un CLARIFIEUR permet de décaler- affiner la fréquence, sans décaler ( ou pas ) l'affichage. Ca marche aussi.

Sans cette caractéristique de finesse de réglage , le receveur sera difficilement utilisable.

La prise d'antenne est très importante. On peut y brancher un morceau de coaxial RG58 sur une fiche jack.
C'est le cas des "mini" receveurs, type SANGEAN ou similaire.

Les receveurs sont souvent en 75 ohms, donc du câble TV de maison peut aussi fonctionner, surtout si la fiche est déjà une "TV".

La prise DATA permet de récupérer l'audio, sans passer par le bouton volume. C'est une prise directe.
Du coup, on peut couper le son pendant les décodages.


04 déc. 2021
0

ANTENNE(s)
La meilleure antenne est le pataras isolé.
On peut tenter de réinventer le fil à couper le beurre, mais c'est le meilleur système.
De plus, si un jour, vous voulez vous équiper en émetteur récepteur, l'antenne est le passage obligé.

Calcul de longueur :
300 / Fréquence en Mégahertz / 4, moins environ 3 % ( fil de cuivre ) à, moins 20 % ( fil inox ).
Soit par exemple pour le RTTY émis par DWD sur 10.100 80 : 300 / 10 / 4, moins 3% = 7.30 m.

Plus c'est long, mieux c'est, mais pour l'écoute seulement.

Parce qu'en émission, çà doit être parfaitement accordé à la fréquence.
Ce qui, en voilier, se fait par une boite d'accord auto de préférence, ou Tuner d'antenne.

Le pataras isolé doit être un peu éloigné du mat, donc n'allez pas mettre le dernier isolateur tout en haut, à raz la tête de mât.

Autres systèmes antennaires :

Canne à pêche en fibre de verre (Surtout pas de carbone) de 8 M de long avec un fil de au moins 2.5 mm² dedans.

Fil électrique de cuivre ( rigide ou pas ) tendu entre la tête de mat et le balcon arrière, mais loin des pataras, hissé par la drisse de spi, ou la balancine.
Ca marche aussi avec du fil inox.

Le gréement, peut , parfois, mais pas sur tous les bateaux, être testé. des fois qu'on aurait gagné au loto.

MASSE d'antenne :
Une antenne, c'est 2 morceaux de conducteurs électriques ( dipole ) branchés sur âme et tresse ( pas toujours, voir les épingles ou les antennes J-Pôle et c...)
Le deuxième bout sera la mer, ou la coque en alu + la mer.
Si vous avez peur de l'électrolyse sur bateau ALU, récupérez des condendateurs non polarisés et placez les en série, entre la masse et la coque. La HF passera tout ausi bien, mais pas le courant qui provoque l'électrolyse.
En réception, la masse n'est pas aussi prégnante qu'en émission, et on peut même à la rigueur s'en passer.
