Levier d'embrayage cassé sur monocommande Marine Master

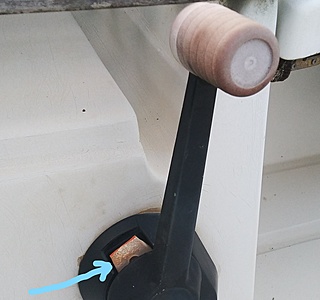

Sur mon Gib Sea 106 de 1986 la commande d'embrayage montée sur la commande de gaz s'est brisée. Cette pièce est en plastique et était bien dégradée comme vous pouvez le voir sur la photo (flèche bleue).

Je viens de rechercher sur internet de la documentation sur cette commande mais ne trouve rien. Ce levier semble facile à réaliser mais il est tenu par un boulon complétement rouillé et j'ai peur qu'en essayant de le démonter celui ci casse comme du verre. D'autre part le boitier est fendu.

J'envisage éventuellement de changer l'ensemble poignée et mécanisme et il semblerait qu'actuellement le grand leader pour ce type de commande soit Teleflex avec son modèle 700S compatible câbles 33C.

Je ne sais ce que veut dire câble 33C et j'aimerai éviter de changer ceux déjà installés.

Si vous avez déjà rencontré ce genre de problème faites moi part de votre expérience.

Merci d'avance

L'équipage
15 déc. 2019
15 déc. 2019
0

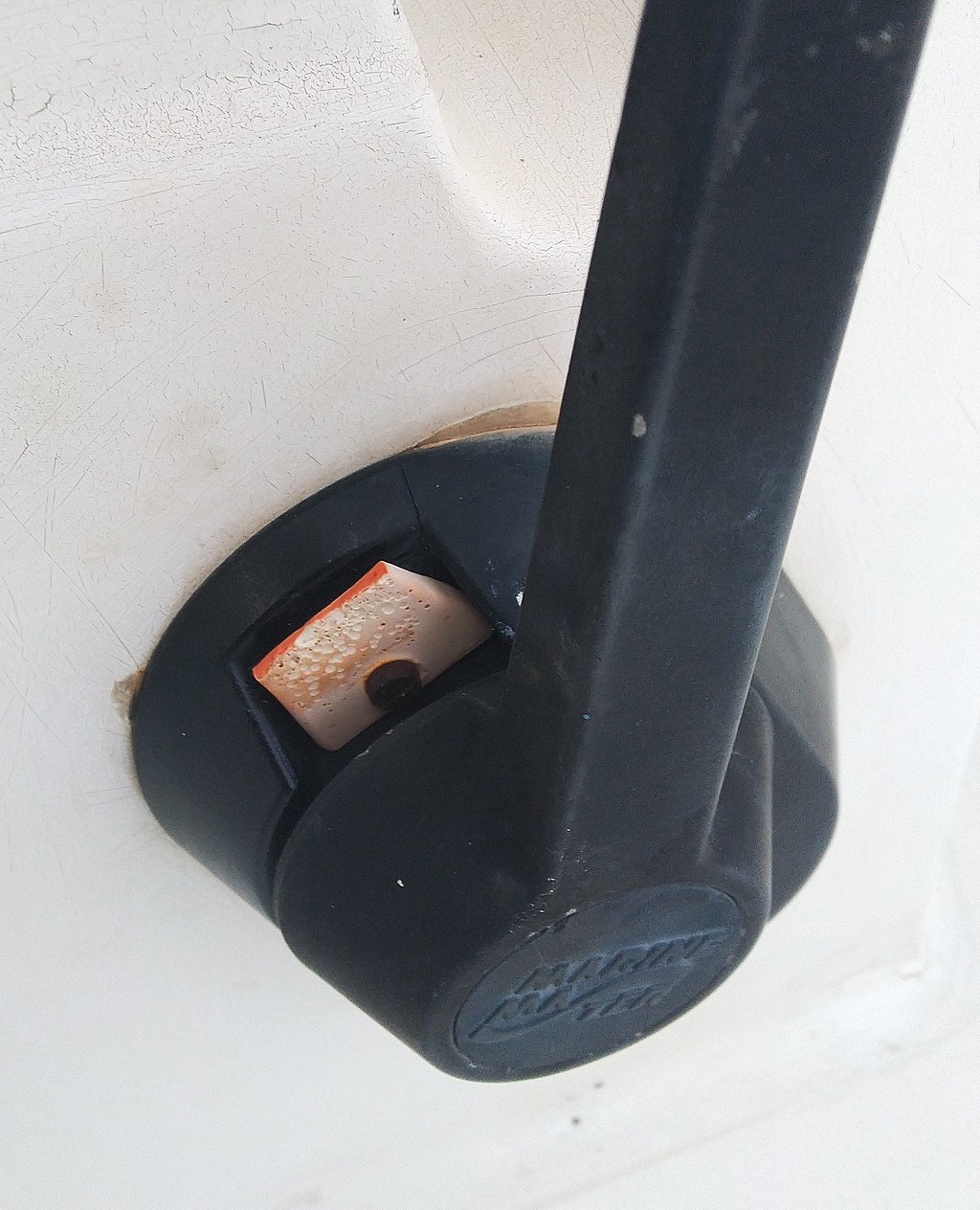

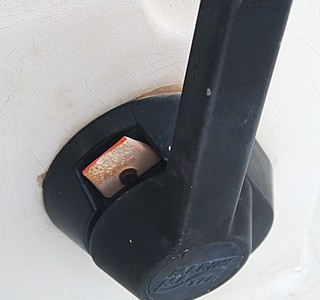

Pour démonter il faut enlever le cache marqué marine master. Derrière tu as un écrou qui te permets de démonter le levier. Ensuite tu accèdes à la vis qui tient le petit poussoir rouge. Ce poussoir est emmanché sur un axe donc une fois la vis enlevée il faut un peu tirer dessus pour l’enlever. Ensuite tu n’as plus qu’à en trouver un ou le refaire (moulage ou imprimante 3D).

15 déc. 2019
0

Merci pour ces details et bien entendu je vais essayer mais au vu de l'état de rouille de la vis, j'ai bien peur de la casser et anticipe en prévoyant un eventuel changement de l'ensemble.

15 déc. 2019
1

C’est pas sûr car si la vis est en ferraille mal zinguée l’axe dans lequel elle est vissée est en laiton ... donc il n’y a peut être que la tête de vis qui est rouillée.

15 déc. 2019
0

Merci pour ce détail important.
Je vais croiser les doigts

16 déc. 2019
0

Merci à philippe.0812 car j'ai pu démonter facilement la pièce grâce aux détails rassurants.

Ya plus qu'a faire une nouvelle pièce. 👍👍👍

16 déc. 2019
0

on doit la trouver toute prête chez
vetus
ou la faire en 3d
alain

16 déc. 201916 déc. 2019
0

Merci Alain je vais voir chez Vetus si non mon fils fait des objets 3D.

16 déc. 2019
0

@ALAIN Je viens de regarder sur le site Vetus et n'ai rien trouvé.
Manifestement ils ne font pas ou plus cette marque.
