Les Led's : mythes et réalités en 2009

merci pour cet articles
mais deja d'apres certains de tes posts j'avais compris que les leds c'etait pas forcement le top ,et dis moi ou peut on trouver des petits fluo rectiligne de 12 v et de 8 a 10w de grande qualité? (100 L par W)

fluos ...

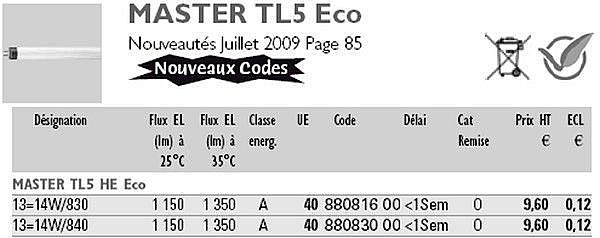

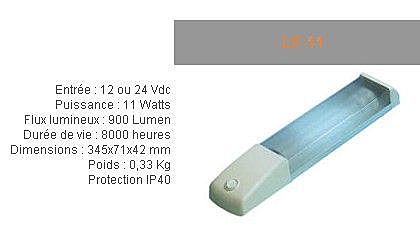

Pierre, en cherchant un peu, j'ai trouvé chez Sylvania un fluo court (20 cm) qui pour 11 watt produit 900 lumen (80 L/W) pour quelques euros, et dont la diffusion est assez répandue dans les grandes surfaces de bricolage. Bien entendu, comme c'est un modèle domestique, il faut aussi le ballast extérieur dont la référence est dans l'article.

J'ai donc ajouté divers éléments dans l'article sur les halogène et les fluo.

oui merci
c'est celui la qu'il me faut !

Mythe ou réalité
Rayonnement électro magnétique du fluo? Merci et bravo pour le travail éffectué .

normal
"normal" je ne sais pas, par contre c'est surement très fréquent :-)

Vrai Robert...
Gaffe aux lampes de chevets.Ailleurs,ça passe.

Merci pour ton article..Top comme dabe.

Merci pour tes lumières.
Voila qui devrais servir à quelques navigateurs soucieux de leur consommation électrique.
Excellent article.
J'adhère pleinement.

Philippe.

Très éclairant :-)
merci !

pour abuser qu'est-ce qu'un ballast ?

j'en entends parler même pour les néons (en 220 V~) ?

ILS
Dommage qu'ils ne donnent aucune indication de qualité ni pour le CFL ni pour les LED. Leur solution de ballast déporté et le tube fluo individuel est intéressante pour se faire un éclairage sur mesure.

I.L.S
c'est là où je me fournis en CCFL et en leds

www.ils-mer.com[...]/

ils-mer.com[...]dex.php

absolument ravi de mes "tubes" CCFL j'ai mis les 2 tubes suivants, que j'ai mis dans 2 tubes transparents et c'est un éclairage vraiment agréable
ils-mer.com[...]dex.php

aucune action dans la boutique, mais c'est une bonne adresse à partager avec pleins d'infos sur leur site

Michel

tubes transparents
cela se trouve dans le commerce des matériaux pour décorateurs ou le commerce des matières plastiques en gros, ce sont par exemple des tubes en plexiglass. En 50 mm de diamètre, j'avais payé de l'ordre de 75€ pour 2 mètres.

Lampe torche à led

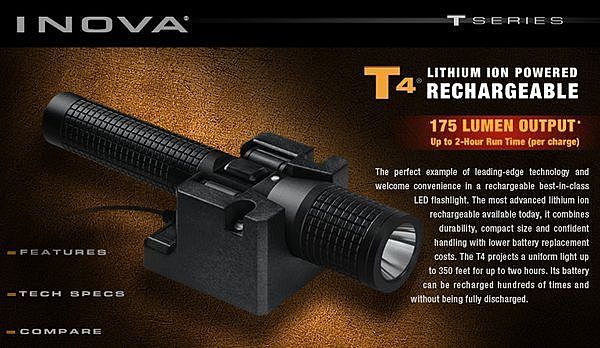

J'ai celle-ci depuis quelques années, une seule led mais une optique sophistiquée pour un résultat bluffant pas encore vu ailleurs.

175 lumen pour 4 watts annoncés me semblent cohérents, mais il faudrait que je fasse une mesure précise un jour...

Livré avec support mural et deux chargeurs, l'un en 115/230 volts et l'autre en 12 volts sur prise allume cigare.

J'ai remplacé la batterie d'origine qui a duré 3 ans.

_/)

Autrement dit
Selon Coco Chanel: "Je n'ai pas les moyens de m'offrir du bon marché"

Mon père avait acheté dans les années 70 une lampe torche étanche de qualité. Elle fonctionne toujours et m'a accompagnée de nombreuses fois jusqu'à 10m dans les calanques.

Mais c'est un paradigme qui n'est malheureusement plus d'actualité. Nous avons remplacé l'accumulation de biens (pas toujours utiles) pour une vie confortable par un 'flux' permanent grande surface - déchetterie

Lampe torche à led
Bon ! Lorsque ça me gratte... faut que je me gratte, alors j'ai mesuré :

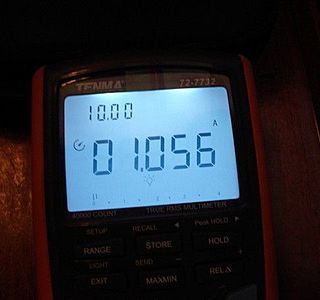

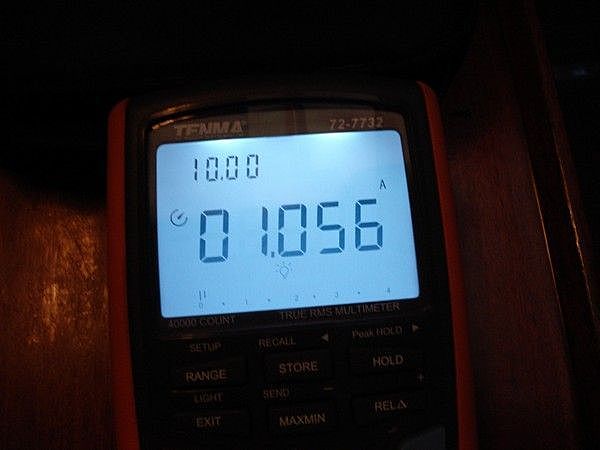

Concernant la lampe citée plus haut et en photo donnée pour 4 watts et 175 lumen, avec la batterie lithium ion à 4,098 volts lors de la mesure, l'intensité est de 1,056 A soit 4,33 watts... mais la batterie était chargée à bloc.

L'autre lampe de la même marque que j'ai toujours dans la poche et qui me sert tous les jours au boulot est donnée pour 2 watts, mesures :

Avec deux piles alcalines AA neuves, lampe allumée j'obtiens 3,0288 volts pour 0,546 A... soit 1,65 watts.

Note : avec une optique et une led de qualité il n'est pas très compliqué d'obtenir un éclairage très efficace, le faisceau lumineux étant concentré sur quelques degrés. La lampe torche est de ce fait un créneau où la technologie led est tout à fait justifiée.

_/)

l'éclairage en 220V
J'ai mis un onduleur de qualité et j'utilise des lampes de maison basse énergie en 220 V.

Pour 25 W électrique (2,5A en 12V )on a un vrai éclairage que les néons 12V ne donneront jamais et des lampes de tous les styles possibles en grandes surfaces.

autre détail.
Les éclairages basse consommation posent quelquefois des problèmes de réinjection. A ce titre il existe des incompatibilités entre les nouveaux télérupteurs silencieux (électronique) et ces dernières. Deux phénomènes ont été observés : Le non fonctionnement du télérupteur par absence de charge, des allumages intempestifs et aléatoires vraisemblablement dues à des dv/dt (variation brusques de secteur) qui provoquent l'allumage des dispositifs électroniques.

Rien que pour cela, j'éviterais le mélange de technologie ou la cascade de convertisseurs.

On en est au début de cette technologie initiée par des grands de l'éclairage. Je n'ose pas présumer des problèmes à venir quand on aura de multiples lampes bas de gamme, comme celles qui inmanquablement vont arriver prochainement sur le marché.

A la maison j'ai une vingtaine d'ampoules basse consommation, la moitié sont des catastrophes. Pour certaines leur éclairement est de moitié de celui du premier jour après plus de 3 minutes de chauffe. Et, souvent j'évite de les éteindre...

Celles qui fonctionnent le mieux ressemblent à des tubes fluo plié en 8 et montés sur douille.

Cet article m'a permis de me replonger dans les leds que j'envisageais pour mes feux de nuit. J'ai de nouveau été déçu. Si j'arrive tant bien que mal à réaliser un feu convenable et théoriquement fiable avec une consommation de moitié ou du tiers d'une ampoule à filament, ce n'est qu'au prix d'une complexité mécanique importante. C'est ce que l'on voit dans le commerce. Et les prix sont de fait élevés. Pour moi, le jeu n'en vaut pas encore la chandelle.

Néanmoins, les led progressent. A revoir à partir de 2012.

A savoir : les leds sont triées à la fabrication, mais que fait on des leds qui fonctionnent mais qui ne remplissent pas les spécifications du point de vue de l'angle d'éclairement, du rendement, de l'échauffement ou de l'intensité lumineuse?

"CADEAU : UNE MAGNIFIQUE LAMPE A LED DE HAUTE TECHNOLOGIE" ? :-D

Thanks
pour cet article intéressant mais concernant l'éclairage intérieur - au mouillage bien sûr - je partage le point de vue d'Eagle.
J'avais envisagé des LEDS pour le carré mais ai abandonné.
J'ai un convertisseur de qualité (Victron) et au mouillage aussi bien qu'au port évidemment, j'ai de petites lampes mobiles très chouettes avec ampoules basse consommation 220 V coloration chaude.
La conso est très minime et égale à celle des spots à halogène 10 ou 20 W/12V nécessaires pour avoir la même luminosité sans avoir le même agrément (j'ai aussi un controleur de batteries Victron pour vérifier ce que je dit ...)
Là comme ailleurs, les solutions ne sont pas les mêmes en fonction du bateau et du type de navigation - sans parler des moyens de recharges (en ce qui me concerne : alternateur de service - alternateur d'arbre - éolienne)
Et par dessus tout, je ne tiens pas à me retrouver dans une lumière style hopital dans mon carré. Donc le rendement au niveau théorique, je m'en tape car le seul rendement que je prends en compte est celui de mon plaisir ...
Lorsque je naviguais en Corsaire, je n'apportais pas les mêmes solutions au même problème ...

Dis Capitaine 76,
combien de PLCC6 dans un feu Tribord?

Feu de mat
ce qui serait bien c'est qu'un fabricant nous sorte un feu de tête de mat fluocompact qui serait plus performant que les leds.

led dans le carré
bonjour a tous ,

petit retour d'expérience sur les led dans le carré,
avant de partir en voyage , nous avons passé toutes les lampes en led, , nikel , lumière plus blanche mais consommation mini.
depuis notre retour , elles perdent en intensité, on ne voie plus grand chose dans le carré, il va falloir que je le change.....

la seule qui va bien c'est celle en tête de mat, elle a été changé a notre retour.... :-D

Bonne fin d'année
et bonne navigation
Thierry

duo83.travelblog.fr[...]pe-Led/

Au bout de combien de temps... la baisse de luminosité LED?
Bonjour,

Au bout de quelle durée d'utilisation, la LED a t-elle perdu de sa luminosité?

Pendant cette période, la tension d'alimentation de bord était-elle: plutôt forte...sous moteur, sur chargeur à quai? faible...en cours de nav?

Quelle marque???

Merci

éclairage
Il est vrai que dans un bateau un peu équipé en frigo et en instruments, l'éclairage intérieur ne représente vraiment pas grand chose en été.

Par exemple, si on éclaire vraiment bien, avec 40 watts au total par exemple, soit donc 3.5A, et ceci pendant 3 heures par jour en été, ça ne fera que 10Ah par jour, donc 10 minutes de moteur ... Si on gagne entre 1/2 à 2/3 de cela, on gagnera 5 à 7 Ah par jour, soit 5 à 7 minutes de moteur: pas quoi dépenser des fortunes pour y arriver.

Le but n'est donc pas de gagner des tas d' Ah avec l'éclairage intérieur, mais pour le même nombre d'Ah d'avoir le meilleur éclairage confortable possible.

Pour les feux de route c'est un peu différent : sur un bateau au dessus de 12m , on a 50W (2x20W + 10w) (4A)de feux durant 10 heures sur une navigation de nuit, donc 40Ah de feux de route par jour ... sur une longue traversée ça compte.

Un peu plus.
120° c'est l'angle pour la 1/2 intensité lumineuse. Or une ampoule ordinaire éclaire sur 360° à pleine intensité.

Utiliser le montage avec 6 leds à plat revient à admettre une perte d'intensité sur le 3/4 arrière.

J'ai beaucoup cherché sur le net la specification des leds utilisées sans la trouver. J'aurais aimé avoir la résistance thermique de la puce histoire de comprendre s'il ces "ampoules" ne vont pas chercher des performances extrêmes au détriment de la fiabilité. J'aurais aussi aimé trouver le diagramme vertical pour les feux latéraux.

(j'ai juste trouvé des montages en ampoules de phares de voiture, mais là, ils ont quand même pris une petite précaution écrite.) :-D

Garantie...
un an seulement ? :reflechi:

_/)

ça consomme 0,078A
Comme quoi il est possible de mesurer une intensité au mA près ? :heu:

www.hisse-et-oh.com[...]dex.php :mdr:

_/)

Il existe de bonnes Leds
Celle du feu de mat de ledshoponline.com est présentée de façon plus correcte:

"Consumption - 4~5w (400 mA) Colour - daylight white 6500 K. Luminous flux - 210 lm"

Elle consomme 5 watts, émet 210 Lumen, soit 42 lumens par watt, ce qui est convenable (mais pas extraordinaire). La même puissance lumineuse sera obtenue avec une classique de 20-25 watts et une halogène 15 watts.

On gagne donc avec l'ampoule Led un facteur 3 par rapport à l'halogène, ce qui est une valeur attendue.

Pour le carré
comme je l'ecrivais, ce qui est annoncé comme "supérieur" à une 20 w classique eclaire comme une 10 halogéne sous le plafonnier mais moins en peripherie pour ce qui est des feux de navigation voir les photos de l'époque :
www.hisse-et-oh.com[...]dex.php
La led censée etre equivalente ,voire superieure, à 25 w à fini dans mon feu de mouillage ou il est vrai elle eclaire trés bien...pour un feu de mouillage.

lampes a led
bonjour a tous
pour avoir trouvé des lampes led dans cette boutique , et qui fonctionnent depuis 2 ans , je vous joint le lien ( pas d action dans cette boutique !!)
www.ampoules-discount.fr[...]/
bonne journée
Racal

generateur ou pas
J'utilise des LED de faible eclairage chez moi (a terre) deux de 1w seulement et une de 3,5w. Elles fonctionent jours et nuits depuis 2 ans et RAS aucun probleme. J'ai aussi eu une ampoule LED de 3w qui fonctionait sur un lieu alimanté par un groupe electrogene, et effectivement elle a grillée rapidement (2-3 mois, 27€ l'ampoule).
Aucune conclusion perso, juste ma propre experience pour les completer theories decrites plus haut.

le ressenti ...
le ressenti peut-être trompeur ...

Les organes humains sont surtout sensibles aux variations, donc aux valeurs relatives. Si tu passes du noir complet à la bougie, tu auras l'impression (instantanée) de bien voir ... Mais si tu essaies de lire durant quelques heures à la bougie, tu auras un ressenti différent. Et les conséquences indélébiles se remarquent après quelques années de ressenti trompeur. Comme pour les lombaires dont on ne découvre l'existence qu'entre 40 et 70 ans selon le cas du ressenti trompeur dont on ne s'est pas méfié pendant quelques années :heu:

Mais il y a aussi un ressenti plus subtil avec l'éclairage : c'est l'impact sur le moral :heu: à vivre à la cave (dans un monocoque) et en plus à la lueur d'un luminion pâlot peut faire voir (à la longue) la vie en gris plutôt qu'en bleu ou en rose :langue2:

magnifique et juste prose sur les ressentis relatifs
et les effets entre 40 et 70 ...
j'en ai 46, mon pere 70,
il vient de s'acheter un appareil de "luminotherapie", pour le moral, ca consiste en quelques tubes neons sur un support que tu te mets dans la figure une heure par jour ... le monde est fou ! Il aurait mieux fait de demenager dans le sud ou sous les tropiques pour ses vieux jours ... plutot que de rester en neigeuse belgique,
moi je navigue entre autre pour ca, et merde, on a un chantier a Londres (en hiver) !
encore heureux que ma caribeenne soit un soleil !

Plus techniquement, combien de temps peuvent durer ces plafoniers a 24 leds et 3 piles AA a 3 euros la piece du chinois du coin ?
je vais faire un test, juste pour voir,
sur que c'est blanc antartique, mais bon, ca donne un peu le parfun de la-bas ...
(c'est pour rire, mais pas le prix du chinois)

Très bon article
Bj,

Félicitation pour ton article, j'ai toujours trouvé que les carrés équipés de leds étaient très sombre.
J'ai monté un double tubes et dont je suis très content tant au niveau consommation et avec une très bonne luminosité.

a+

Joël
