les bulbes de quille

Sauriez vous oû je peux trouver les profils et leur centre de gravité ???
la marine nationale ?

L'équipage
08 jan. 2011
08 jan. 2011
0

Marine nationale
Les bateaux de la Royale n'ont pas de quille à bulbe, même si certains ont quelques dizaines de tonnes de plomb dans les fonds.
Les bulbes sont souvent des formes de révolution de profil NACA sur les bateaux de compétition, où des formes dérivées qui "plaisent" à l'architecte (avec parfois des essais en bassin quand on est très riche) pour avoir une semelle plate pour l'échouage.
Le centre de gravité est déterminé par le logiciel de calcul de carène.

08 jan. 2011
0

tout simple

tu traces le profil de la forme à l'echelle que tu veux sur un carton .tu decoupes , tu suspens un coin ,tu traces la verticale , et ainsi de suite ..à l'interception des verticale tu a le CDG ... :-)....1/2h en buvant son café

08 jan. 2011
0

Si le bulbe
est homogène

09 jan. 2011
0

Non
Ceci n'est vrai que si le bulbe est de révolution, pas s'il est aplati comme sur la photo...

09 jan. 2011
0

Et le profil naca ????
sur le net , on se retrouve souvent sur les voiliers radio commandé !!
Auriez vous un code ou une source pour trouver de l'à peu pres , voir quelle bouille un bulbe peu avoir .
Ce qui me semble difficile , c'est de connaitre le poids vu les formes ( volume) torturées .
Le CG , comme le dit calypso , peut se trouver d'une maniere pratique .

09 jan. 2011
0

et pourquoi
celà ?

josé

09 jan. 2011
0

tape
"profil naca" sous gogol, tu auras 2000 sites, au moins, avec cotes précises...

une méthode simple et à peu près exacte pour trouver le centre de gravité d'un volume consiste à découper ton bulbe en dix tranches (comme on le fait pour la carène d'un bateau), de calculer la surface de chaque tranche (comme pour la courbe des aires d'une carène), puis calculer la position du centre géométrique de cette surface. si tu veux plus précis, découpe en 20 ou 100 tranches... l'utilisation d'un tableur simplifie grandement le travail.

la méthode consistant à rechercher le centre de gravité d'un profil en carton (comme donné plus haut) donne un résultat faux...

09 jan. 2011
0

oui mais

il ne faut pas oublier de calculer le moment par rapport à une reference , faire la somme des moment et diviser celle-ci pour la somme des poids de chaque tranche .

ainsi on a le poids et le cdg

09 jan. 201116 juin 2020
0

juste un souvenir
Bonjour Roots

Ok je ne repond pas à ta question.
Perso dans une autre epoque un bulbe fait maison
pour modele Open 60 juste calcul du poid
Mais pas de calcul de CG

Le Moko

09 jan. 201116 juin 2020
0

pour les voiles............;
( foil ) en effet beaucoup mais pour les bulbes, pas tant que cela .
Avec bulb caculator ( RC)on a une idée des forme par rapport au poids.
dans mon exemple : 2.15 t avec 20 % epaisseur sur longueur on a 38 cm de diametre .
Il y en a qui sont assez simpliste ....
mais comment fait-il pour remplir son cornet ???

10 jan. 2011
0

Logiciel de DAO
Bonjour à tous,

Si le profil du bulbe est de révolution il suffit de dessiner une vue en coupe avec un logiciel type AutoCad, il donnera le CDG.

Si ce n'est pas un solide de révolution il faudra dessiner quelques couples pour faire une modélisation 3D avec Catia (plus difficile à trouver que AutoCad) et là aussi tu obtiendra le CDG et le volume.

Bon vent à tous.

10 jan. 2011
0

Non
le centre de gravité de la vue en plan (2D) de la méridienne du bulbe n'est pas le cdg du bulbe en 3D...
Sinon découper le bulbe en tranches tronconiques, calculer la masse de chaque tranche et le moment par rapport à une extrémité, faire le total des masses pour avoir la masse totale, le total des moments et diviser par la masse totale pour avoir le cdg....
C'était comme ça dans l'aire préCAO...

10 jan. 2011
0

Je confirme Negofol
Si la forme du bulbe est de révolution le CDG est forcement sur l'axe. Donc une coupe suivant cet axe (vrai grandeur en 2D) donnera la position du CDG le long de l'axe, c'est imparable.

D'autre part le bulbe a forcement un plan de symétrie dans le plan vertical donc le CDG est obligatoirement dans ce plan. La solution proposée consistant à couper des tranches (perpendiculaires au plan de symétrie) fonctionne bien et peut aussi se faire en DAO Une dizaine de tranches d'épaisseurs égales donneront une bonne approximation.

Bon vent à tous.

10 jan. 2011
0

Si le bulbe est cylindrique ..........;
j'ai bien l'impression que le CG est en son centre ( si homogene !)
Par contre, pour bien le positionner en longitudinal , bonjour les calculs du CG d'une ogive !
En pratique, , surtout si on a des demi coques, ça doit se trouver à la main ( si on s'appelle obelix !)

10 jan. 2011
0

Je persiste
Le CDG trouvé est naturellement sur l'axe, mais pas au bon endroit : le logiciel calcule le CDG de la surface, pas celui du volume.

10 jan. 2011
0

si tu prends

un logiciel 3D il doit etre capable de calculer à la fois le centre de la surface et le centre du volume .

Par exemple un volume de carene tu as le c d Carene qui ce trouve à l'interieur du volume.

10 jan. 201116 juin 2020
0

Un exemple

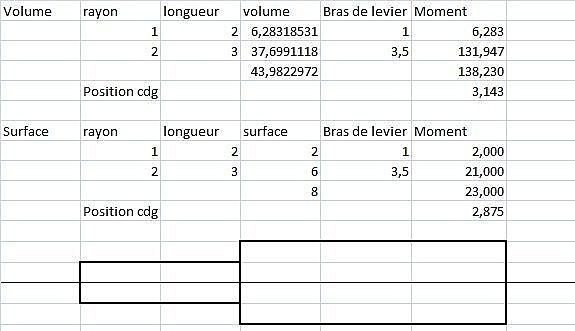

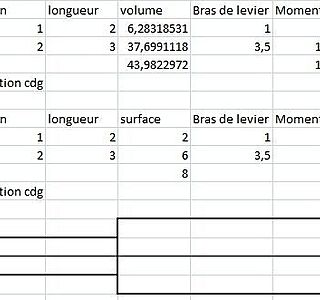

Cas simple : volume formé d'un cylindre rayon 1 et longueur 2 et un cylindre de rayon 2 et longueur 3 (moment calculés à partie du bord gauche).

10 jan. 2011
0

plus simple
dessiner et calculer avec ça

download.rhino3d.com[...]wnload/

10 jan. 2011
0

merci
Si t'es dans le coin , je prend des cours particuliers...

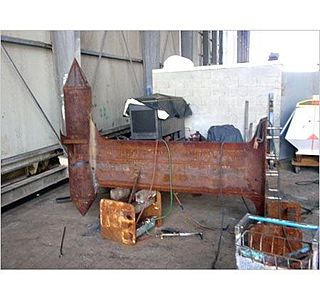

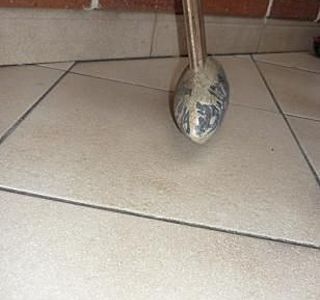

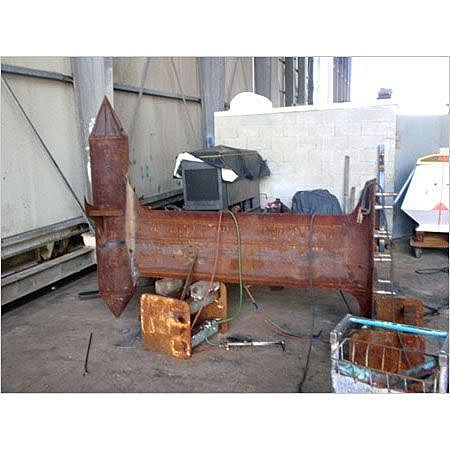

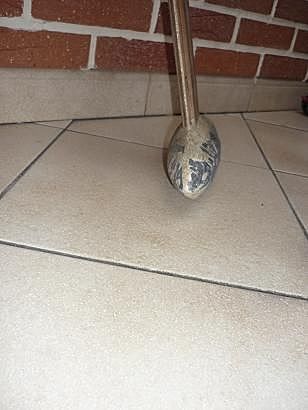

Ce qui m'épate , c'est que personne à tilté sur ce qui tient le bulbe .Avez vous vu les dimensions du voile de quille par rapport au bulbe !
