languette regulateur navik

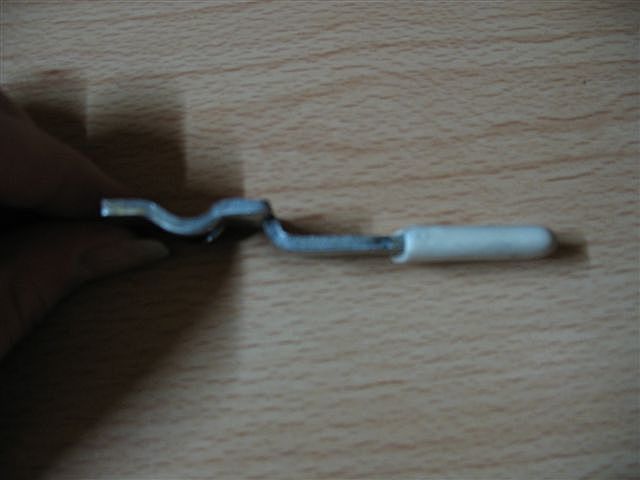

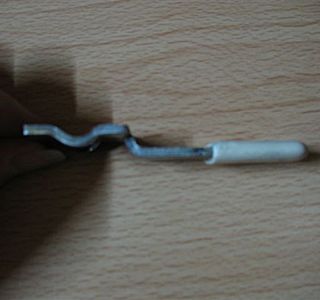

pourqoi cette forme courbe au centre?

L'équipage
09 déc. 2007
09 déc. 2007
0

Pas de photo jointe ,zut
nouvel essai, sans illusion

09 déc. 2007
0

Pas de photo jointe ,zut
nouvel essai, sans illusion

11 déc. 200716 juin 2020
0

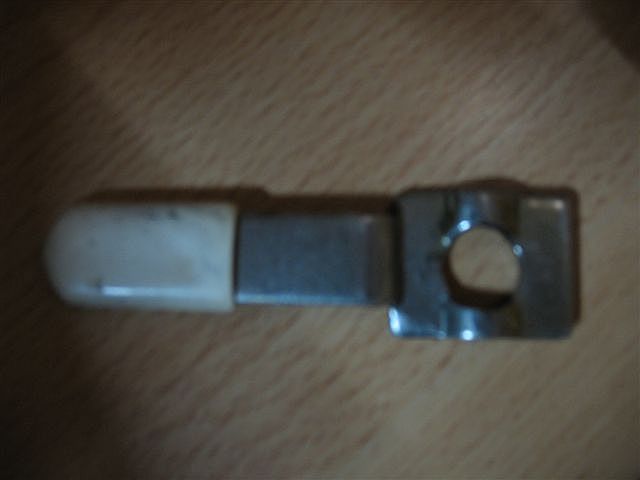

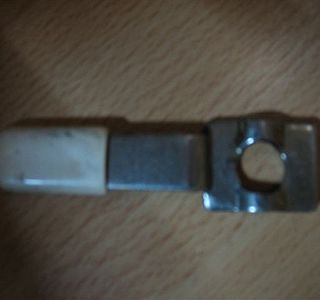

Vais je reussir a publier ma foto?
suspens

11 déc. 200716 juin 2020
0

Je suis HEUREUX
Merci tom alors pourquoi cette forme de la languette et comment est elle montee sur le regulateur?
Merci, je baave d impatience

11 déc. 2007
0

débrayage immergé
elle est solidaire du cadre et se monte en tête du tube d'immergé, sur l'axe de débrayage automatique en cas de choc frontal.
L'axe inox de diamètre 8 mm à bout cônique est maintenu en place par un ressort puissant.
Cette languette permet de débaryer l'immergé manuellement.

sa forme complexe ne sert à rien. Ayant rénové plusieurs navik, je l'ai remplacée par un plat dnox d'épaisseur 30/10 mm, percé à 9 mm.

Attention à monter derrière la languette une grosse rondelle et surtout une goupille solide, car c'est elle qui retient la pression du ressort.

11 déc. 2007
0

Merci
Je vais donc appliquer

11 déc. 2007
0

Docteur Navik
Bonjour Guillemot

tu as rénové plusieurs Navik , alors tu vas peut être pouvoir m'aider : il y a sur la tourelle graduée une autre ptite languette inox plus ou moins en forme de U , vissée sur une excroissance plastique ,qui sert a empècher la tourelle de se déboiter par le haut . A la suite d'un choc j'ai cassé le pas de vis plastique donc plus possible de fixer cette languette . Pour maintenir la tourelle en place , je l'ai surmontée d'un gros "serflex" maintenu par des fils de fer sur le matereau . Ca marche mais ce n'est pas beau ! Quelle autre solution pourrais tu me conseiller pour remettre en place cette pièce modeste mais bien utile ?

Amicalement - Joël

11 déc. 2007
0

Collage époxy.
J'ai eu ce même problème. Ou presque. Une question: à quel niveau s'est cassé l'excroissance ?

Si c'est au niveau du pas de vis, c'est des plus génants; si c'est à coté, un collage époxy peut faire l'affaire, genre colle à deux seringues qu'on trouve un peu partout.

Moi,j'ai renforcé la liaison ensuite avec une petite strat verre/époxy. Ambiance maquette, mais cela tient toujours...

11 déc. 2007
0

ben...
je n'ai jamais eu à réparer cette pièce. C'est le repère que j'ai perdu, sur la face avant. Je ne l'ai pas remplacé.

Je te réponds de façon plus générale. A Madagascar ou il était illusoir de trouver des pièces, j'ai refais des parties de la tourelle en stratifié de verre par enroulement sur la pièce plastique préalablement poncée et rayée.

Stratifié grossièrement d'abord, avec une épaisseur importante, j'ai ensuite usiné tranquillement pour obtenir la forme initiale.

Ca a tenu...

Peut être peux-tu ceinturer la partie haute de la tourelle avec des bandes de verre stratifiées( verre 200 g/m² max pour se travailler facilement), puis poncer pour obtenir la forme voulue à l'endroit ou vient se poser la pièce inox.
Enfin, tu poses la pièce en inox à sa place, tu perces au diamètre de la vis sans tarauder et tu la colle à l'époxy.

Il y a peut être plus simple, mais comme j'ai pas la tourelle sous les yeux, j'ai pas d'idée plus judicieuse.
Je regarderai le w-e prochain

12 déc. 2007
0

Docteur Navik ( suite)
Merci les gars

pour vos réponses . C'est en effet le pas de vis lui- même qui a éclaté quand le bout-hors d'un voisin est venu heurter la petite pièce inox a Lymington ( ceux qui connaissent savent combien on y est a l'étroit ). En fait ce pas de vis n'est pas sur la tourelle proprement dite , mais sur le manchon en plastique du haut du matereau , qui supporte aussi la roue dentée a ressort .Je retiens l'idée de coller a l'epoxy un bout de plastique sur lequel j'aurais usiné un nouveau pas de vis ( filet rapporté en métal ?).
J'en profiterai pour redonner une nouvelle jeunesse a la graduation qui s'est effacée a la longue . Comme dit Guillemot on n'en a pas vraiment besoin , mais c'est quand même pratique d'avoir quelques repères pour le réglage .
Je vous souhaite de bonnes fêtes et plein de plaisir a bricoler pour préparer la saison 2008.
Amicalement - Joël

12 déc. 2007
0

merci
bonnes fêtes également !

guillemot
