lampe led

bonsoir , l'année dernière j'ai acheté des lampes à led 12 volt mais avec un branchement sur le 220v, j'ai supprimé le mini transfo et l'ai branché directement sur le 12 v,rapidement les leds une par une se sont éteintes dans les luminaires. à remarquer que la tension non stabilisée moteur en marche 14 v + ou - .

Ma question, disposant d'un convertisseur 12V /220 quel serait la conso sur le 12 V pour 10w, le convertisseur par lui même consomme t il des watts ?

sinon existe t-il des stabilisateurs de tension en 12 V.André

L'équipage
06 fév. 2011
06 fév. 2011
0

raproche toi du fil
www.hisse-et-oh.com[...]dex.php
tu y trouvera des réponses

06 fév. 2011
0

heu...
vivement le correcteur d'orthographe sur H O

06 fév. 2011
0

Salut CAPTEN
Comme mentionné dans le fil indiqué, j'ai eu le même problème avec mes plafonniers.

Ledconcept me les a changés, sous garantie, et ma conseiller d'installer un stabilisateur de tension spécifique sur le circuit des leds,

J'ai fait cela à l'automne, mais n'ai encore aucun recul. Je verrai cet été ce que cela donne.

06 fév. 2011
0

Ampoules Led qui grillent
Les problemes d ampoules led qui grillent c'est un probleme de conception. Des nos premiers proto d'ampoules présentées au Nautic 2009 nous avons intégré un convetisseur de tension 10-30V.

Sans ce convertisseur on est obligé de jouer avec des resistances pour provoquer une chute de tension sur la ligne d'alimentation et protéger des Led. Eveidememnt c'est super économique , mais le probleme est que si l'on protege les LED jusqu'à 15V , quand on est a 12V il on a plus assez de tension. Donc on calibre les resitances pour protege jusqu'à 13,5 13,8V mais au dela ca grille
Je conseille de regarder une petite vidéo Youtube d'un de nos concurrents américains ( un vrai pro lui ), intitulée "smoking bulb " qui montre cela.

C'est quelque chose que les négociant de la led a pas cher ne savaient pas et ils ont fait beaucoup de mécontents avec de produits qui claquent en 6 mois.

C'est pour tenter de convaincre tous les décus qui ont dépensé plusieurs centaines d'euros en pure perte qu'il y a des frabricants sérieux que nous avons fait l opération 1000 ampoules au Nautic 2010

L’idée était simple : « Essayez gratuitement une de nos ampoules dans votre bateau et on en reparle dans 6 mois !»
C’est notre philosophie chez qui assez différente, que de proposer de racheter au prix fort un régulateur pour tenter de palier aux loupés de produits souffrant d’une erreur de conception

06 fév. 2011
0

merci pcg
pour cette info; j'ai mis ton site dans mes favoris.

06 fév. 2011
0

Quelle horreur toutes ces fautes de Koala
...vivement que l'on puisse corriger !

06 fév. 2011
0

Pour protéger les led des surtensions
un régulateur solaire ( du type de celui que l'on utilise avec les panneaux solaires) peut'il servir de convertisseur DC/DC ?

06 fév. 2011
0

Beaucoup plus simple..
Simplement installer un régulateur type 7812C avec deux capacités et le tour est joué, vous aurez 12V stabilisés et les LED ne crameront plus.

06 fév. 2011
0

Il faut poser la question aux spécialistes...
... mais je ne pense pas que les fonctions soient les mêmes.

Comme Ledconcept est situé à côté de chez moi, c'est eux que j'ai consulté, mais ils ne sont pas les seuls.

J'ai installé ce régulateur de chez eux
ledconcept.oxatis.com[...]uct.asp

06 fév. 2011
0

Bof...
Libre à vous de dépenser 47€ pour 2,5€ de composants électroniques que l'on trouve partout et bien sûr un peu d'huile de coude..

06 fév. 2011
0

Hélas si nous étions expert en tout...
....que d'économies ne ferions nous pas ?

Peux-tu STP m'envoyer en MP comment fabriquer ce truc ?
Merci

06 fév. 2011
0

Avec plaisir..

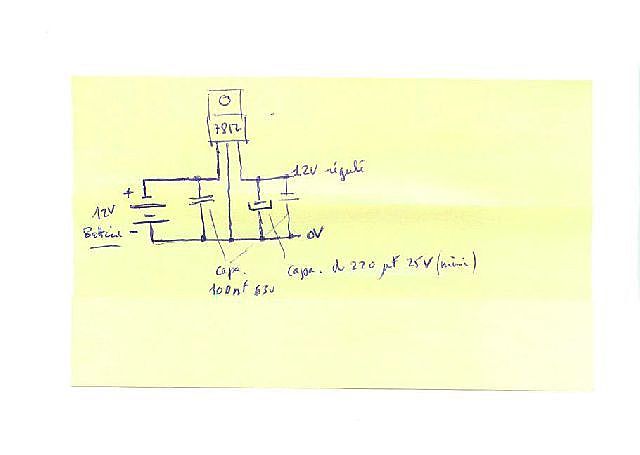

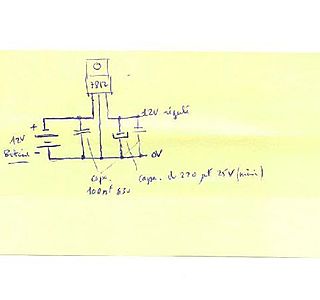

Un petit schéma vaut mieux que de longs discours...

Rien de plus basique qui sera confirmé par n'importe quel vendeur d'une boutique de composants électroniques (conrad ou autre).

Bon montage.

Quoique souvent avec toutes les chinoiseries que nous importons cela revient souvent moins cher d'acheter, mais c'est non dépannables.

Nota:
Pour le régulateur, il est préférable de le monter sur un petit bout d'alu s'il chauffe.
Attention tout de même son boitier est à la masse (0V).
Le tout peut être enfermé dans une petite boite plastique, même pourquoi pas dans un tube d'aspirine, si on ne tire pas beaucoup de courant comme pour l'alim. des led.

Ne pas hésiter à me recontacter si difficultés.

06 fév. 2011
0

comme mon régulateur coûte 18 euros
( 12v, 10 ampères)
et que j'en ai un second non employé
d'où ma question

06 fév. 2011
0

on trouve des LED
stabilisées, et d'autres pas; dans le catalogue SVB, c'est bien expliqué;
installer un régulateur suppose que tous les luminaires soient équipés de LEDS, ce qui n'est pas forcément le cas si on s'équipe progressivement.

06 fév. 201116 juin 2020
0

Décidément, je ne suis pas doué pour envoyer des images...
Je réessaye...

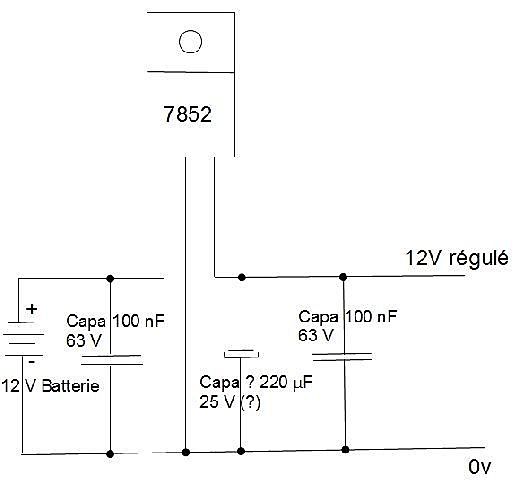

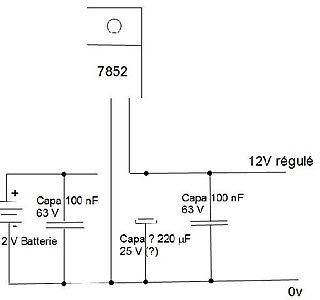

Mon schéma n'est pas beau, mais vite fait tout de même, je n'ai pas d'outils pour le faire.

06 fév. 201116 juin 2020
0

Ben...
Peut-être EN MAJUSCULES...
OpenOffice (libre et gratuit) permet de faire un crobar rapide...
J'arrive pas à lire tout pour la capa 220 microFarad

06 fév. 201116 juin 2020
0

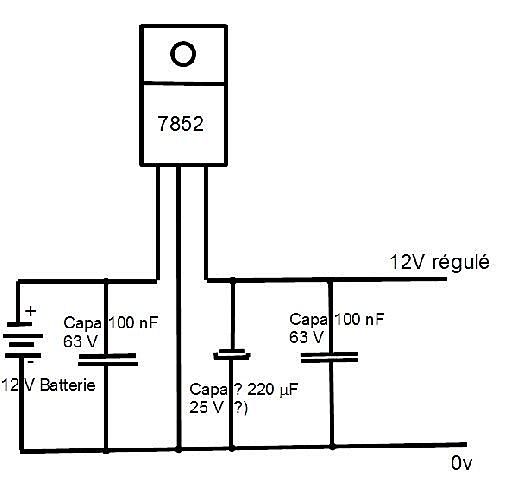

Traits
un peu fins, et comme ça ?

06 fév. 2011
0

Petite précision...
Il ne s'agit pas de "mon" schéma, mais d'un schéma que l'on trouve partout...

D'autre part, vu son coût modique, rien n'empêche de réaliser plusieurs montages et d'équiper les luminaires au fur et à mesure, d'autant que l'on évite ainsi les petites pertes de tension dues à la longueur des câbles et au 12V.

Enfin, d'autres bien plus qualifiés que moi pourront apporter des précisions ou idées complémentaires.

06 fév. 2011
0

humm
ce système n'est à envisager que si:
- on se fout des pertes
- on a très bien compris que cela chauffe (et peut mettre le feu).
la perte en chaleur est (U batterie - 12 v) X ampères consommés,
ex : (13,8 - 12) X 1 A = 1,8 w
combien de DEL peut-on mettre en restant dans la limite de 1A consommés ?

06 fév. 2011
0

merci à tous
je vais essayer de trier dans tous cela et faire, merci encore

06 fév. 2011
0

Merci à Sailor54..
Merci à Sailor54 pour le tuyau...
Un régulateur 12V à pour référence 7812.
Il est vrai que mon croquis n'est pas bien lisible..
Je ne connais pas la conso d'une LED ultra lumineuse, mais je doute que cela soit très important, donc cela ne doit pas chauffer pour trois ou quatre led, même sans radiateur.

Le 7812C en boitier TO220 est prévu pour un ampère maxi. mais avec radiateur, en boitier TO3, 3A de mémoire, il existe même des versions 5A, toujours en TO3.

Un composant prêt à claquer est au dessus de 70°C (limite de la douleur lorsque l'on pose le pouce dessus), donc pas de risque de mettre le feu à cette température, si utilisé correctement.

A expérimenter, mais je pense que l'on peut noyer le tout dans de la résine, pour plus de sécurité et étanchéité.
Je vais voir si j'ai le temps cette semaine de me pencher le problème avec les LED qui vont bien. ;-)

06 fév. 2011
0

Pas si simple la régulation d'alimentation de LED!
Un 7812 à 2 volts de perte, c'est a dire que lorsque vous naviguerez avec une batterie à 12V, les leds seront alimentées à environ 10V....et là elles seront blafardes.... voir très blafardes!

Pourquoi le régulateur spécial est à 47 Euros.... c'est qu'il fonctionne avec 12V en sortie pour une tension d'entrée de 10V à 15V!
C'est pas pareil!

Tout l'art de la conception des ampoules à LED est là!
- sous-tension de quelques dixièmes de volt en moins:elles n'éclairent plus;
- quelques dixièmes de volt en plus: elle fume! (de tête, je crois que c'est de l'ordre de +/-5%).

06 fév. 2011
0

Il y a de tout en ampoules led....
En fait il existe de tout en matière de spots 12V à LED...
Je viens de voir une ampoule de 20 led qui consommerait de 1,5 à 2W maxi.
Cela nous donne un courant de 160mA.

De même, une ampoules composée de 48led pour une consommation de 3,5W, soit un courant de 300mA.
Enfin une ampoule de 3led qui consommerait 3,5W, soit un courant de 300mA également.

Comme on le voit, il y a de la marge pour un 7812 qui ne devrait pas chauffer avec un courant de 160mA, mais à vérifier pour un courant de 300mA.

Les caractéristiques de ces ampoules ont été relevées vite fait sur le site de Pearl Diffusion...
