La mécanique de l'électricité

Beaucoup de sujets, de pages web, voire de livres, traitent du côté électrique de l'électricité. Mais très peu abordent le coté mécanique. C'est ma question.

En regardant les câbles électriques sur mon nouveau vieux Corsair, je constate un bazar avec des choses qui ne me plaisent pas du tout: spaghettis, mélange entre les fils qui transportent une alimentation et ceux qui transportent une information, usage de dominos, cosses serties avec deux cables venant de deux appareils, anciens fils volant sans usage… Je souhaite donc revoir tout ça. Je maitrise l'électricité (en gros), pas la mécanique:

  • comment relier ou brancher deux fils bout à bout de manière non permanente (pour permettre le démontage d'un appareil pour maintenance par exemple)?
  • comment fixer mécaniquement les câbles au fond d'un coffre par exemple?
  • par quoi remplacer un domino pour des tous petits fils de capteurs? Souvent un bornier ne convient pas bien, par exemple parce qu'il n'y a pas de bonne solution pour le fixer.
  • y a-t-il des connecteurs adaptés, un peu comme les connecteurs normalisés NMEA 2000?
  • comment fixer un bornier? Peut-on se contenter de le coller avec un mastic marin semi permanent?
  • faut-il mettre tout ça dans des boîtes? J'ai vu mentionné des boîtes NEMA. Ca marche comment? Ca se fixe comment?
  • meilleure solution pour empêcher les spaghettis: colliers électriques?

Comme je n'ai jamais fait ce genre de truc, je cherche idéalement des références de produit (avec des liens c'est encore mieux).

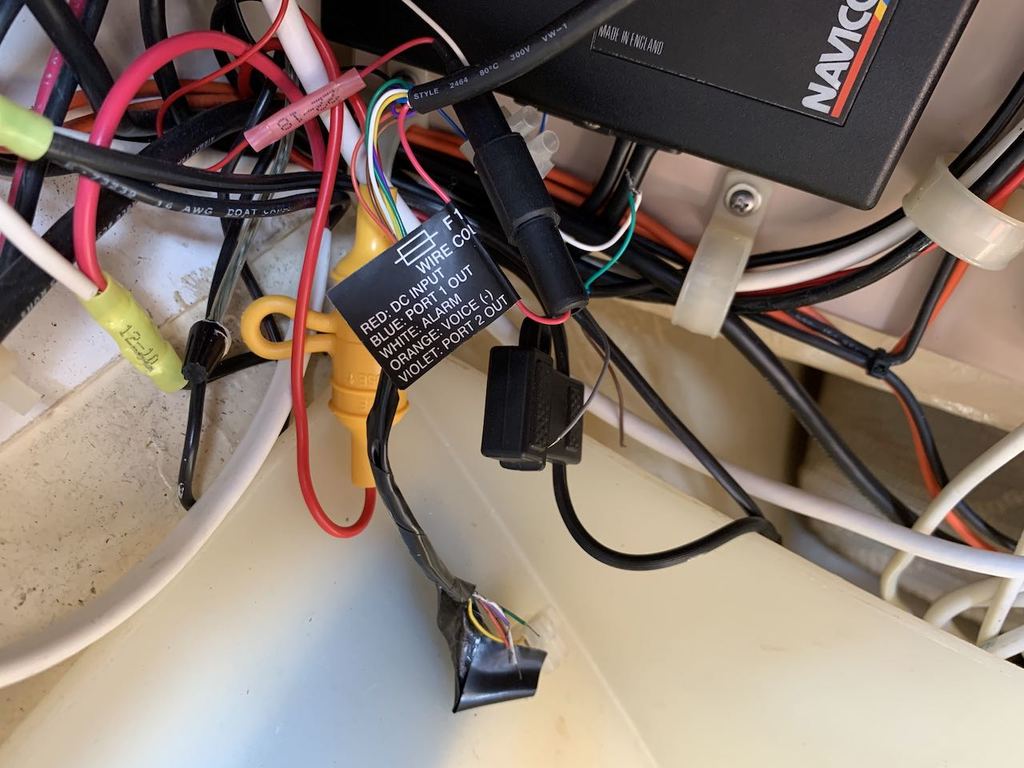

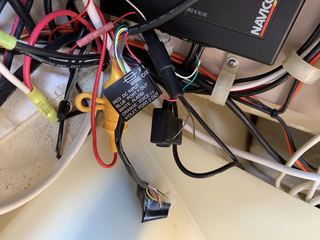

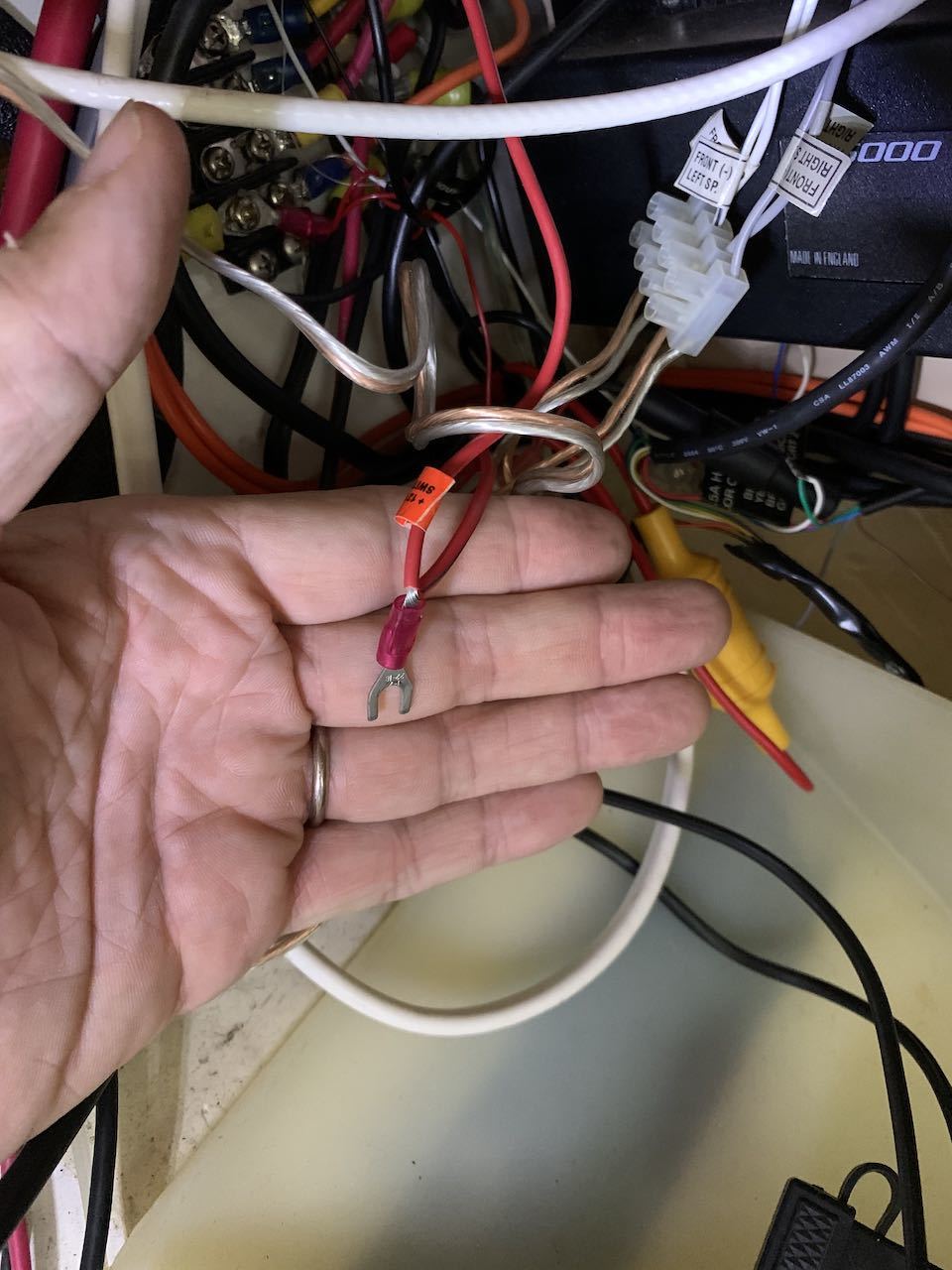

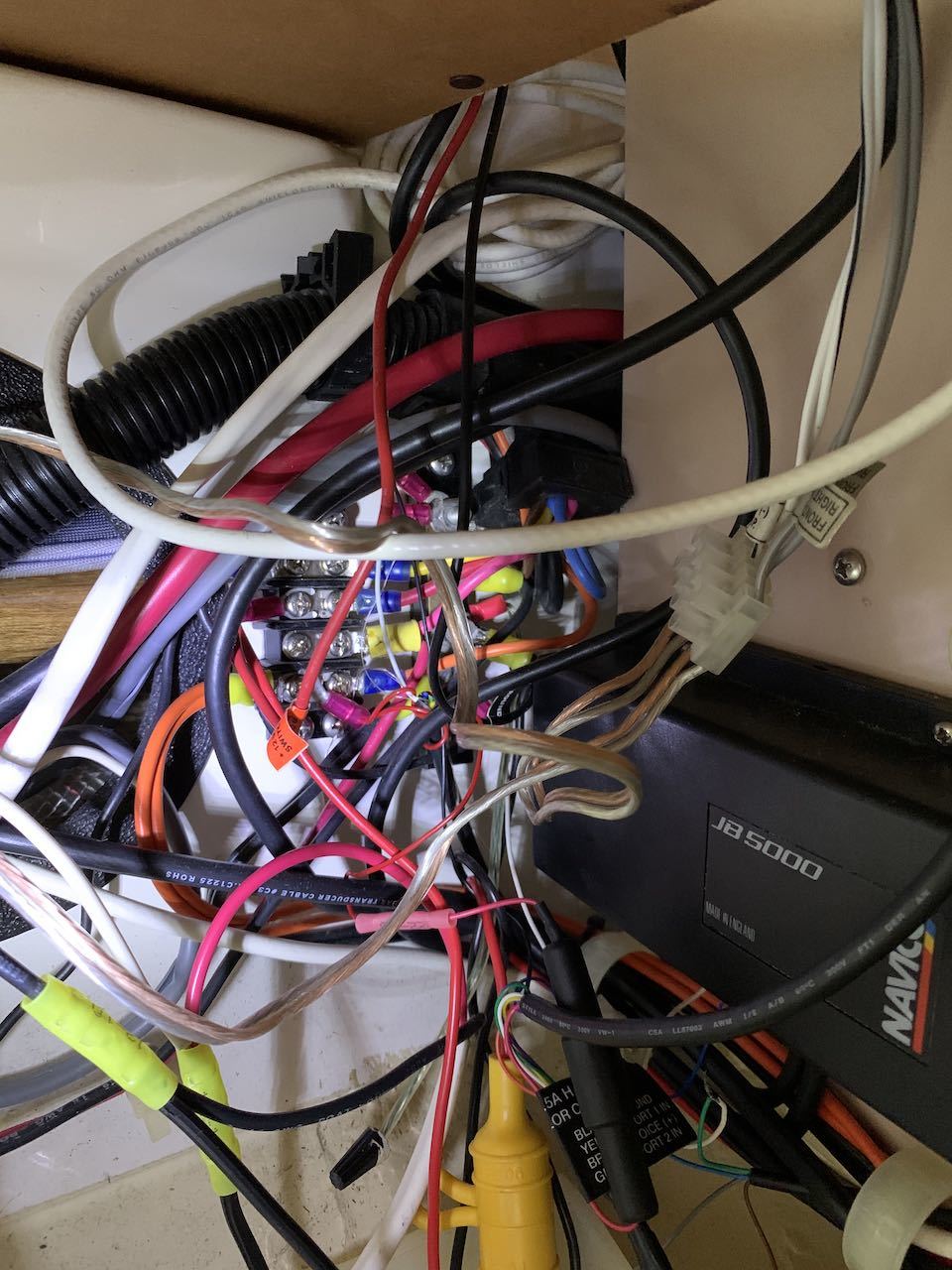

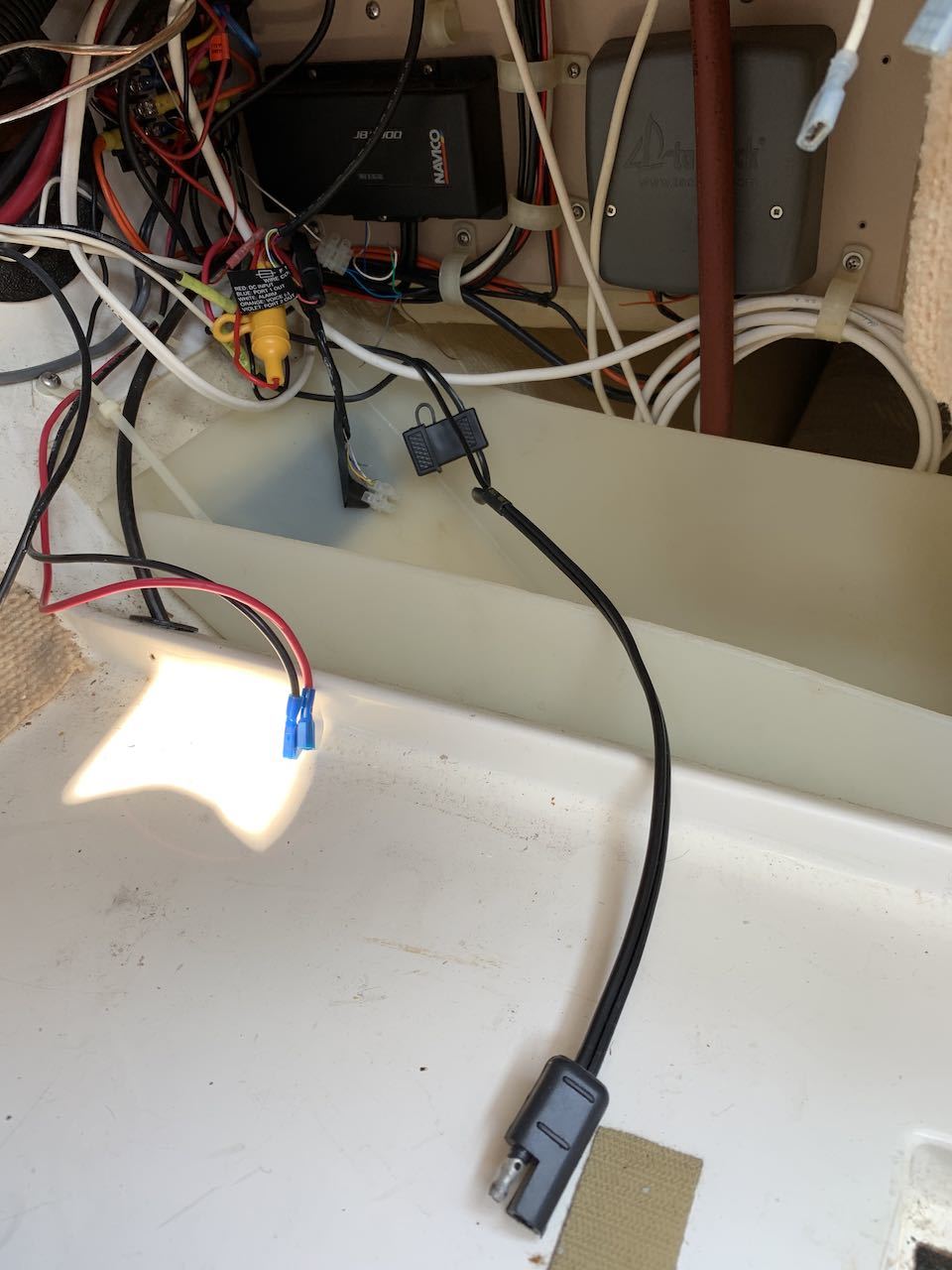

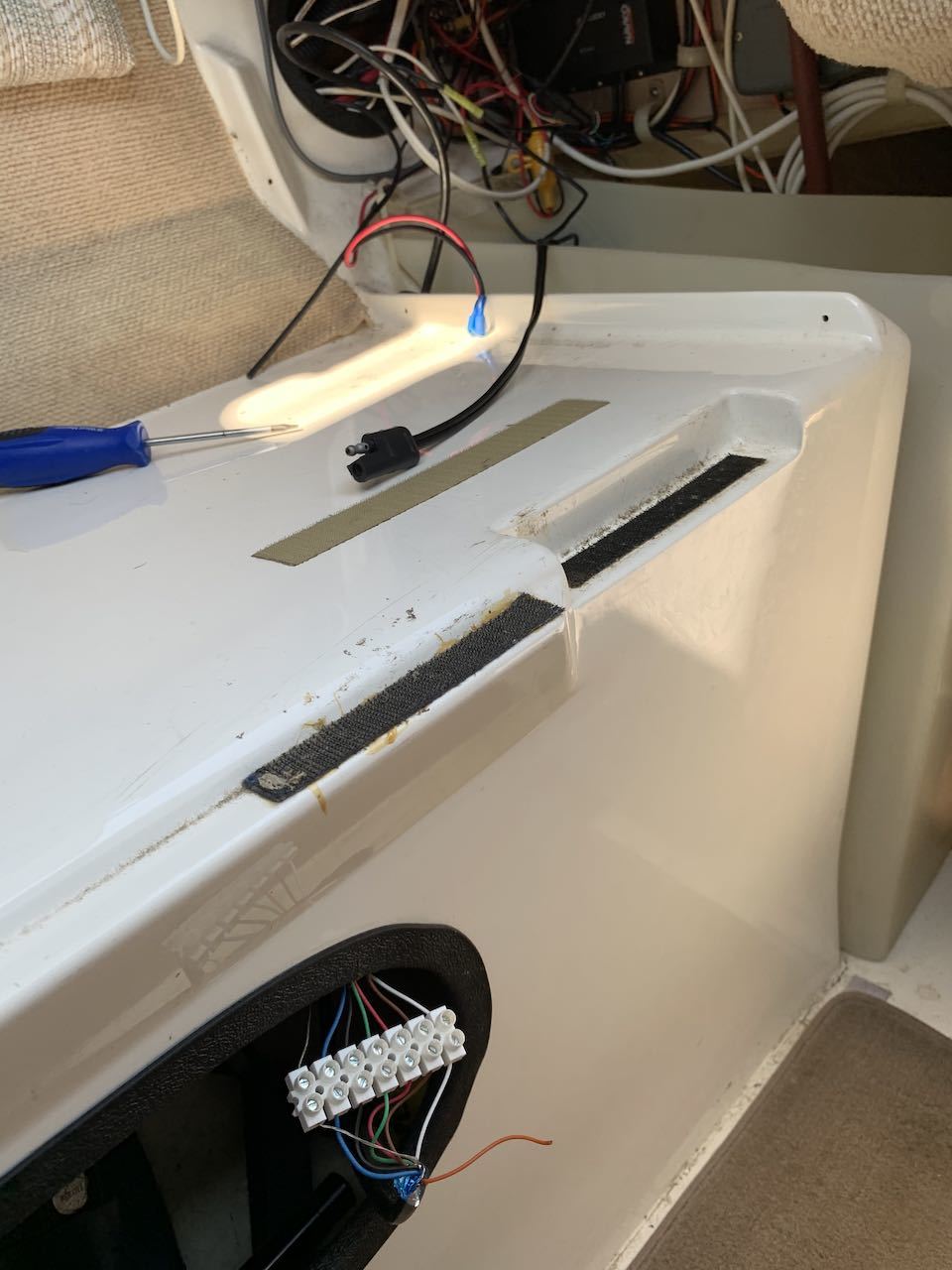

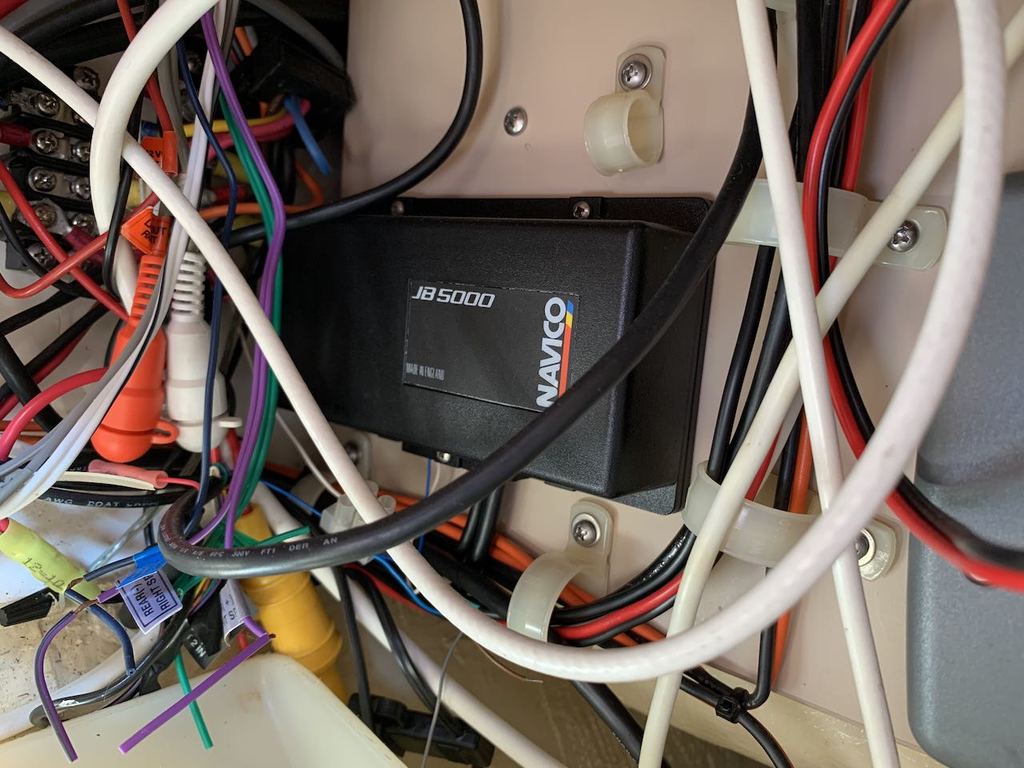

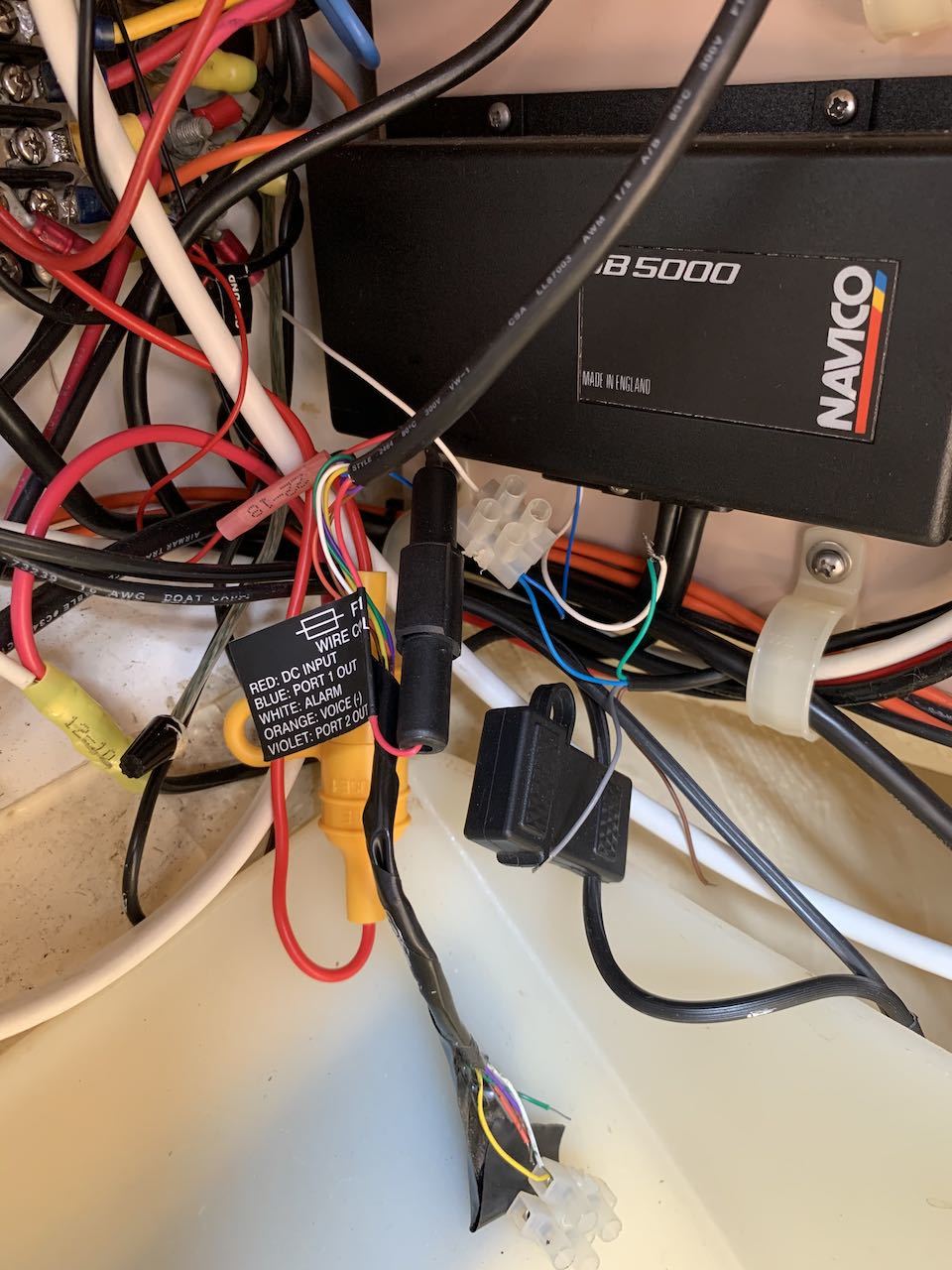

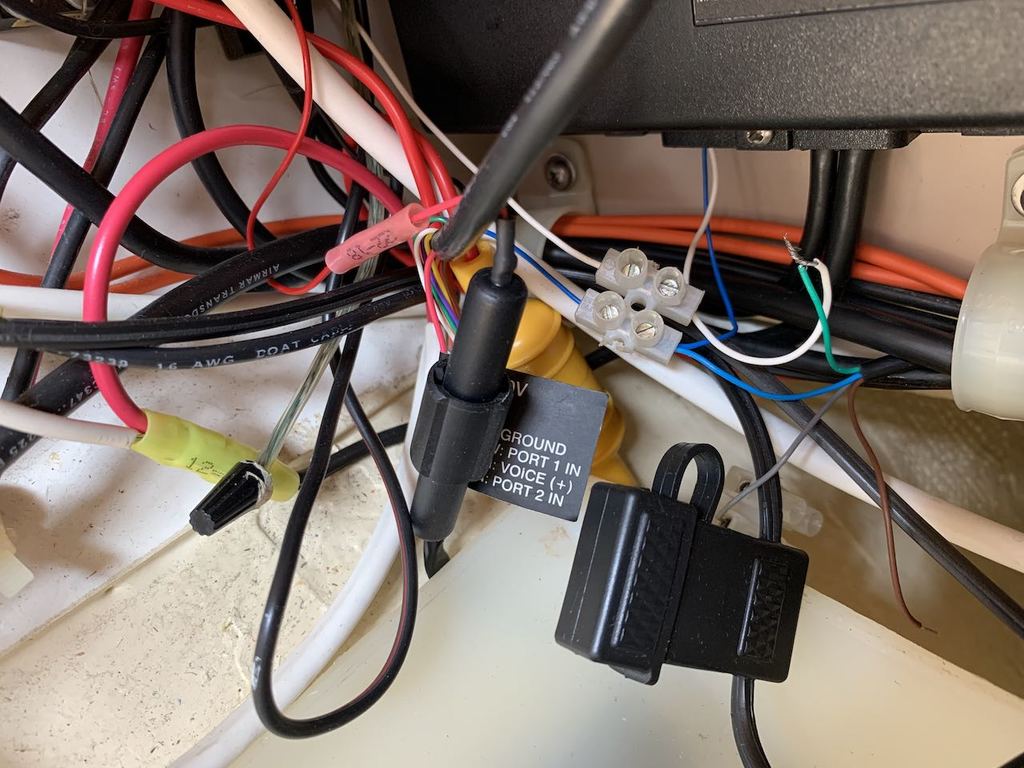

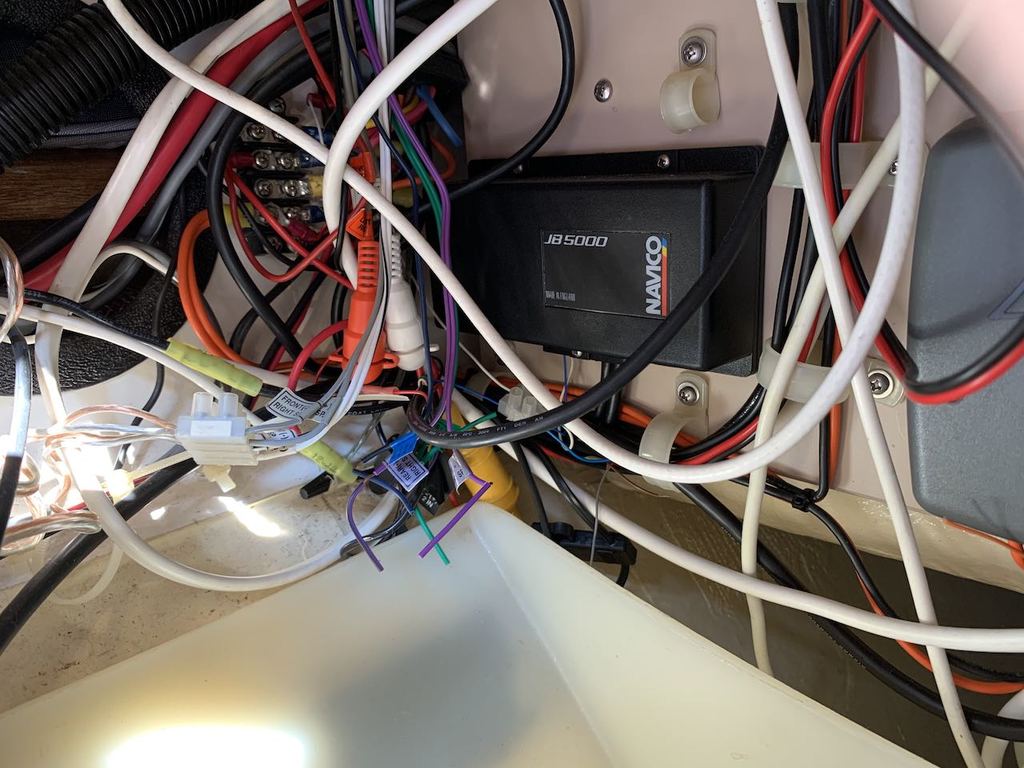

Pour votre amusement, quelques photos du bazar que je veux refaire.

L'équipage
09 oct. 2020
09 oct. 2020
0

Question 1 : un connecteur, si possible étanche.

Question 2 : des colliers autocollants ou à visser, ou goulotte collée.

Question 3 : un connecteur, là encore si on veut que ce soit démontable, sinon des raccords étanches.

Question 4 : je ne sais pas.

Question 5 : un bornier se fixe sur un rail (DIN, p. ex.) lui même fixé sur le support : l’idéal est de mettre tout ça dans une boîte étanche où les fixations du rail sont prévues.

Question 6 : oui, l’idéal est de mettre toutes les connexions non démontables dans des boîtes étanches, remplies de gel ad hoc une fois le circuit validé.

Question 7 : faire un plan, des câbles de bonne longueur, des colliers pour immobiliser les câbles, une goulotte peigne.


Mécaflu:Je souscris à tout ça. J'y ajouterais comme conseils de préférer des connecteurs à contacts dorés, des borniers à ressorts, de repérer tous les fils avec des bagues numérotées aux deux extrémités et d'utiliser la bonne pince à sertir pour les connecteurs. Et bien sûr fils souples multibrins. ·le 09 oct. 18:39
FredericL:étamés.·le 09 oct. 18:41
09 oct. 202009 oct. 2020
0

Je ne vais répondre qu'à une question

par quoi remplacer un domino pour des tous petits fils de capteurs? …

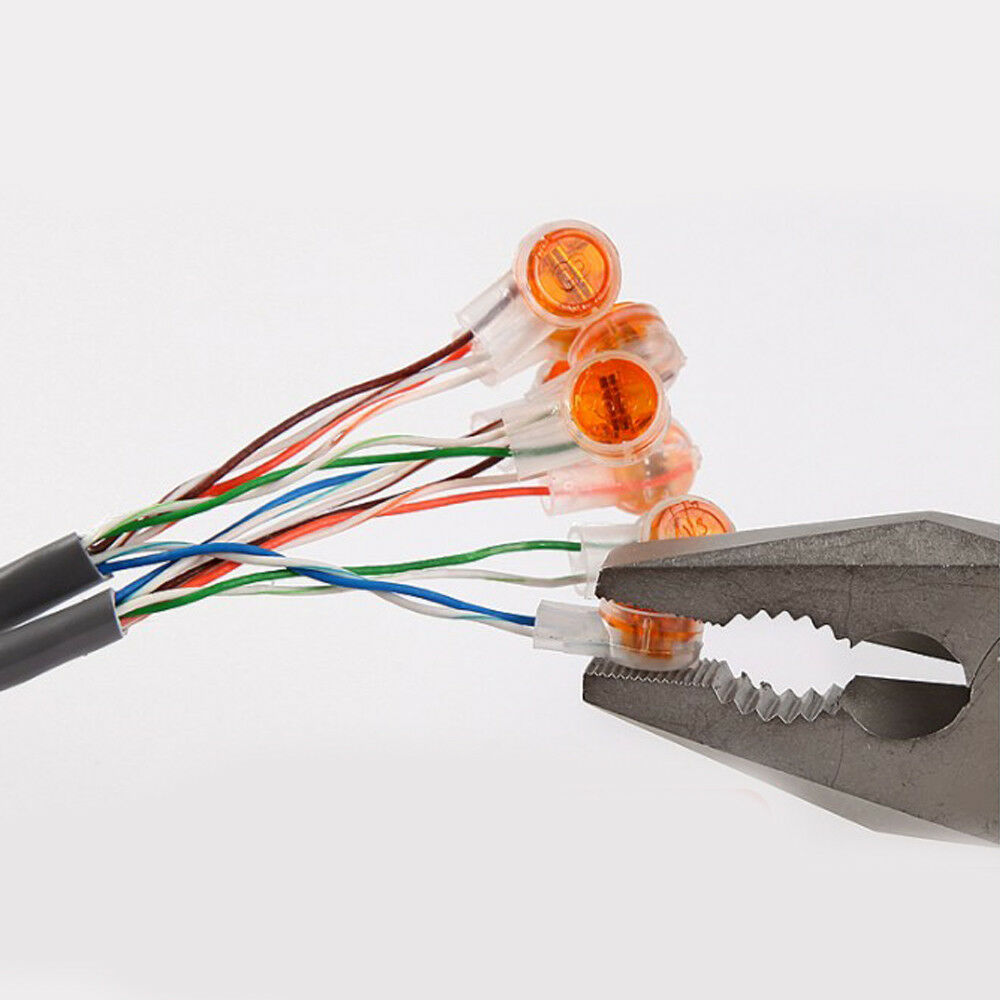

Je n'ai pas trouvé mieux que les Scotchlok . C'est globalement étanche, mais il est mieux de les positionner à l'abri . C'est non démontable mais à chaque démontage, tu perds 1 à 2 cm (à prévoir d'emblée) !

Pour le reste, bon courage … il faut tout reprendre avec méthode à partir d'un schéma .


matelot@19001:Pour ça j'ai plein de Wago à bord, et pas eu un seul problème depuis 5 ans. Mais mon bateau est sec à l'intérieur, même sous les tropiques.·le 09 oct. 19:10
cochise42:Bonsoir, les Scotchlok c;est bien mais pour les flis rigides, graisse au silicone intégrée, j'en ai utilisé des miliers pour les connexions des cables téléphoniques (en aérien et sous terrain avec manchon thermorétractable étanche, sa baignait dans les chambres de tirage pleines d'eau. la couleur orange pour fils de 5 a 6 /.Couleur bleu pour fli de 9/10 A noter qu,il existe une pince spéciale pour les sertir, attention avec la pince universelle à ne pas les écraser.·le 09 oct. 21:40
09 oct. 2020
2

Bonjour,

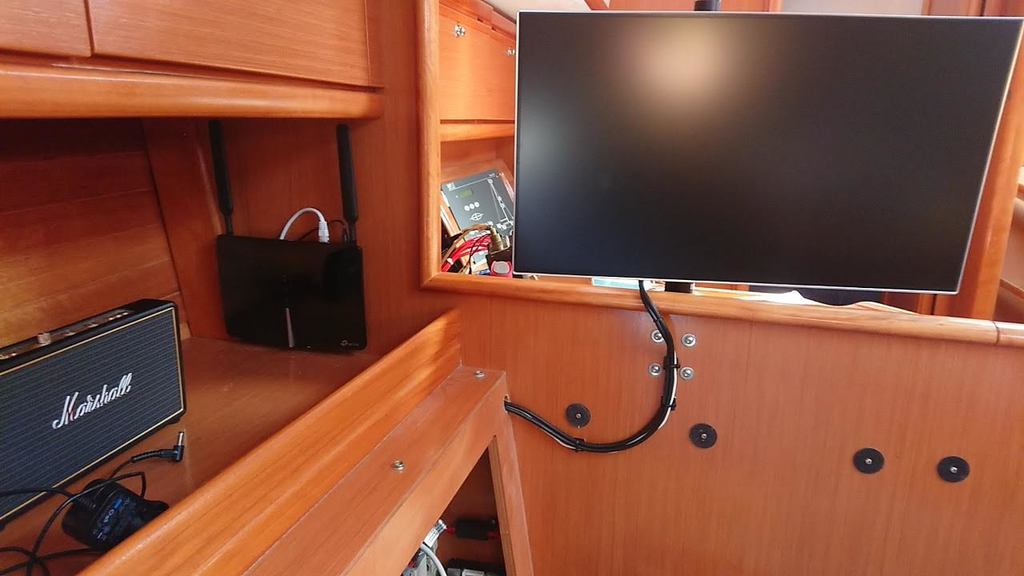

pour fixer les câbles sur des parois dans lesquelles je peux visser, j'utilise ces fixations :
www.amazon.fr[...]n_title

Pour remplacer les dominos j'utilise des solder sleeves ou alors des prises étanches :
www.amazon.fr[...]n_title
www.amazon.fr[...]n_title

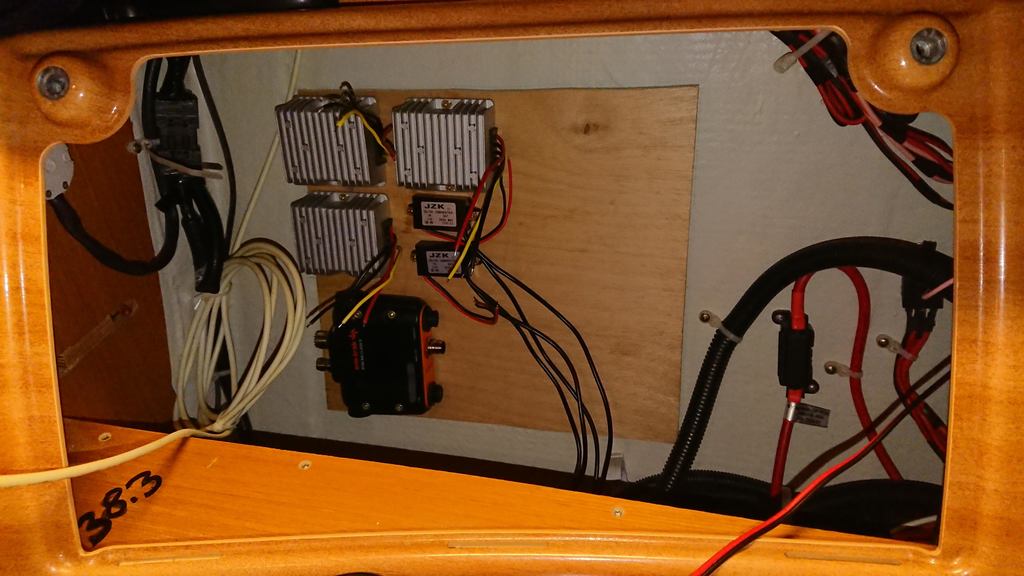

Pour fixer des éléments sur l'intérieur de la coque ou n'importe quelle paroi dans laquelle je ne peux pas visser, je colle au sika 291i une plaque de contreplaqué sur laquelle j'installe ensuite les éléments.

A l'arrière du panneau électrique, j'ai abandonné l'idée d'avoir des câbles parfaitement organisés. J'essaie de les ordonner au mieux en les regroupant avec des colliers. Je pense qu'il y a un juste milieu à trouver dans la quête de la perfection de la mécanique des circuits électriques :D


09 oct. 2020
0

Bonjour,

Très jolies photos et excellentes questions^^!

En fait il s'agit des règles de l'art du câblage (noter que c'est un art ;-)

Il y a des règles de bon sens : fils de qualité, multibrins, fixation mécanique solide, éviter le ragage, les flexions qui fatiguent les fils, toronner proprement pour la solidité et le look (!), orienter les boucles de mou pour diriger la condensation loin des connexions.

Les boites ? A double tranchant : en principe l'eau ne devrait pas entrer. Mais aussi l'éventuelle condensation ne peut pas sortir ! A considérer avec prudence et réflexion.

Séparer courants forts et courants faibles : ne nuit pas, mais la plupart du temps inutile. Ca dépend.

L'étanchéité, comme le câblage, est un art, avec ses règles, son esthétique, ses interprétations, ses variantes et ses légendes tenaces...

Peut-être à l'occasion je pourrai partager quelques publis que j'ai pu faire sur le sujet.

Mais déjà par tes questions, tu es sur la bonne voie !


09 oct. 2020
0

Un câblage répond d'abord à des obligations électriques qui suivent le schéma théorique
qui DOIT ou DEVRAIT être disponible. Le monteur l'adapte au terrain qui impose une logique d'application
(que parfois le concepteur, même ingénieur oublie fâcheusement).
Sauf avec les courants haute fréquence où le plus court est l'impératif, un câblage réussit est au final
BEAU, fondamentalement LOGIQUE avec tous les fils repérés, repérables, et non entremélés, les liaisons, accessibles, vérifiées et sécurisées. Quand on câble il faut aussi penser aux interventions futures.


09 oct. 2020
0

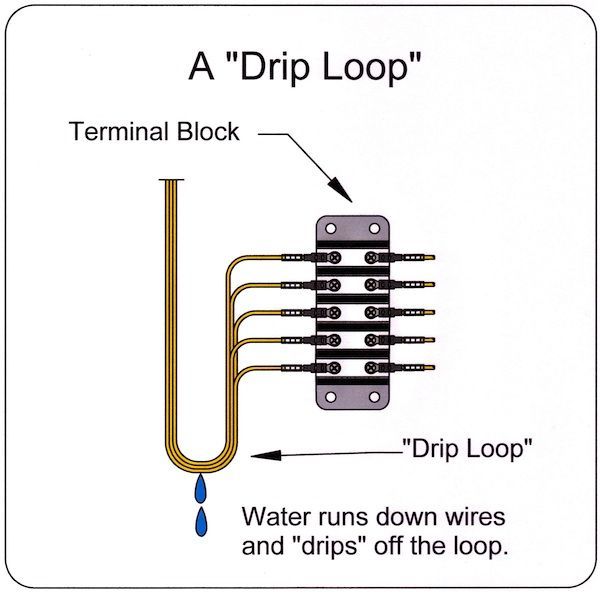

Encore un petit truc : penser à faire une «drip loop » aux câbles avant qu’ils pénètrent dans un équipement, une boîte de connexion, un connecteur ou un bornier.


Lorem Ipsum:Aha Lulu, j'osais pas ressortir mes "drip loops", qui avaient fait des vagues ;-)C'est exactement ce qu'il faut faire.·le 10 oct. 00:24
09 oct. 202009 oct. 2020
0

@Fabien:

merci pour tes liens. Ces liens sont super utiles, car ils permettent ensuite de naviguer de variantes en variantes.
- je ne connaissais pas les embases adhésives pour colliers électriques. Super!
- j'ai déjà des tubes à soudure comme tu montres. Inconvénient: c'est permanent et impose de couper pour toute modification.
- les connecteurs étanches que tu montres c'est bien, mais c'est pour l'alimentation. En existe-t-il pour des fils de capteurs qui transportent un signal? Le mieux que je connaisse, c'est connecteurs NMEA 2000, mais c'est pas très propre de les utiliser pour autre chose. Qu'existe-t-il d'autre?

Merci aussi pour la méthode de coller une plaque de contre-plaqué sur lequel on visse. C'est le genre de truc tout con super utile.

@Lulu:

Merci pour le rappel des drip loops. Je connaissais, mais c'est toujours bon à rappeler. Tu parles de connecteurs plein de fois. Quels connecteurs suggères-tu? As-tu des références?

@Outremer, @Lorem Ipsum

Vous décrivez le "quoi". Important. Maintenant j'ai besoin du "comment". Connaissez-vous des publications, livres, pages web, article… qui abordent ces questions? Je suis intéressé par tes publications! Des liens vers des produits sont souvent éducatifs en eux-mêmes.

Pour les boîtes à double tranchant: comme mon bateau est tout petit (27') il a peu de place et je pense que je m'en passerai.

@Freychou:

Merci pour les Scotch Lok. Je ne connaissais et ça me semble intéressant. Est-ce que ça existe pour plusieurs fils? (mon domino sur la photo relie 7 fils). Pas de solution moins permanente?

Merci encore à tous.


matelot@19001:Pour relier jusqu'à 5 fils il y a les Wago (et j'ai un wagon de Wago sur mon bateau).·le 10 oct. 00:46
10 oct. 2020
0

Les scotch lock sont super ainsi que les wago qui sont bien sur facilement démontables.
Non les scotch lock ne sont pas montés en barrette comme les dominos si c'est la question.1 par liaison 2 fils.


10 oct. 2020
0

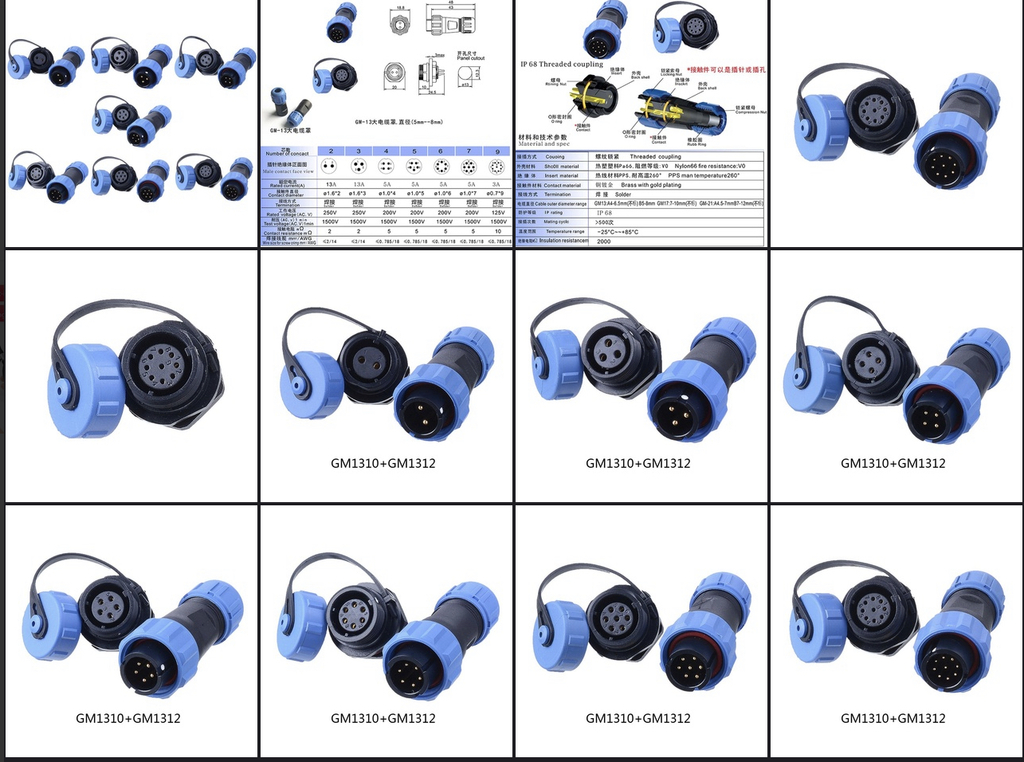

Pour les connecteurs étanches, il en existe de tous types, de plus ou moins bonne qualité, fonction de la taille et du nombre de conducteurs, à tous les prix, etc. Un coup de Google t’en montrera plein. Une recherche dans les catalogues des vendeurs de composants électriques ou électroniques (Conrad ou Mouser, p. ex.) te permettra de choisir ce qui te convient. Tu peux aussi en acheter chez les ship chandlers.
Un exemple plutôt moyen :
