Kit WC Jabsco : un ressort en trop

Bonjour à tous,

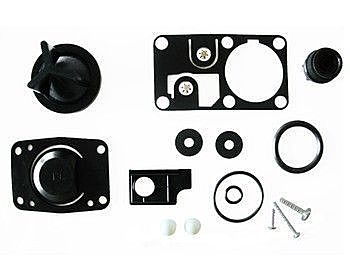

J'ai acheté un kit de joints et clapets pour remplacer ceux de la pompe Jabsco des WC et dans la pochette il y a un ressort qui n'existe pas sur la pompe ...

Comme je ne suis pas le premier propriétaire le précédent ne l'a peut-être pas remonté ?

En attendant si vous savez où ça va merci du renseignement car il n'y a pas de vue éclaté de la pompe dans le kit. Ce qui est sûr c'est que ça ne va pas sur la tige du piston car le diamètre du ressort est trop petit et en plus je me demande bien à quoi ça servirait là !

Notez bien que la pompe marchait déjà correctement sans ça ...

Bon vent à tous.

L'équipage
26 mar. 2011
26 mar. 201116 juin 2020
0

D'abord, est-ce un WC Jabsco avant 98
après 98 ou après 2007?????
(Là, il nous faut un docteur es WC!)
Avant 98 , je ne vois pas de ressort!
(Après non plus, je dois dire!)
Est-ce que tu reconnais tes pièces?????
Oukilétonressort?????

26 mar. 2011
0

Si, il y a un ressort
sur un clapet blanc qui empêche le refoulement du circuit d'aspiration d'eau de mer. Je n'ai pas de schéma ni de photo disponible, mais sans ce ressort ça ne peut pas marcher... En tout cas sur le modèle récent.
Peut-être ton kit ne correspond-il pas à ton modèle, il y a les dates des modèles sur toutes les pièces Jabsco.

26 mar. 2011
0

pas en trop

Salut,

Le petit ressort se place dans un logement dans le capot supérieur de la pompe, là ou il y a un des 2 clapets qui permettent l'arrivée de l'eau.

Bon courage

Jean et Evelyne sur YAPUKA à Yasmine Hammamet

www.yapukalecata.fr[...]

26 mar. 2011
0

si ça marche
moi aussi j'ai trouvé ce ressort je n'ai pas trouvé sa place, mais tout marche parfaitement.
J'avais eu le meme problème il y a 2 ans lors du précédent remplacement et pendant 2 ans le fonctionnement a été normal.
Je crois que ce ressort sert simplement à décoller le dessus au démontage ( supposition ??)
Bon vent (sans mauvais jeu de mot à ce niveau)
JP

26 mar. 201116 juin 2020
0

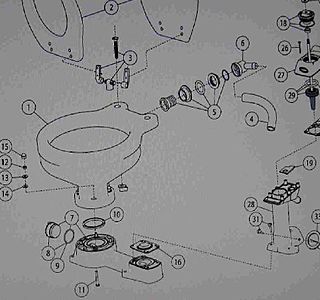

Ci-joint , les explications pour le modèle 1998/2007

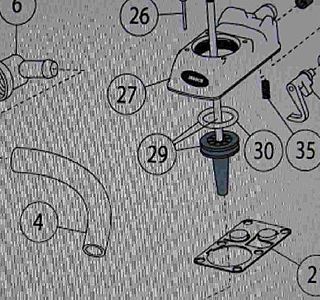

( Le FAMEUX ressort de vanne : pièce 35)

? Un kit de service, N° de pièce 29045-3000, contenant toutes les pièces d'usure - Consulter la LISTE DE PIÈCES pour plus de détails.
Procéder de la manière suivante pour retirer le bloc pompe :
Dévisser les colliers de serrage ; déconnecter le tuyau • d'arrivée et le tuyau d'eau de chasse (Lég. 4) du haut de la pompe.
Enlever les 2 vis (Lég. 31) retenant la bride d'évacuation • (Lég. 32) qui tient le coude d'évacuation (Lég. 34) et le tuyau au cylindre de pompe (Lég. 28).
NE PAS enlever le tuyau du coude d'évacuation. •
Enlever les 4 vis (Lég. 31) qui maintiennent le cylindre • de pompe au socle.
Soulever le bloc pompe et le joint de la vanne du socle • (Lég. 16) et le clapet anti-retour (Lég. 33).
Procéder de la manière suivante pour démonter le bloc pompe :
Enlever les 6 vis (Lég. 26) tenant le couvercle de la • vanne (Lég. 27).
Ouvrir (• )la commande de chasse (Lég. 23) avant de soulever le couvercle de la vanne et soulever le joint de vanne supérieure (Lég. 21), le siège du joint (Lég. 19) et le ressort de vanne (Lég. 35).
Retirer la poignée et l'assemblage joint en suivant les • INSTRUCTIONS D'ENTRETIEN pour le REMPLACEMENT DU JOINT.
Enlever l'assemblage piston (Lég. 29) et le joint torique • du piston (Lég. 30).
NE PAS enlever la cuvette du socle•
Nettoyer et désinfecter toutes les pièces - Consulter le • MODE D'EMPLOI pour le NETTOYAGE. Enlever le tartre de l'alésage du cylindre.
Inspecter les joints des vannes supérieure et inférieure • (Lég. 21) et le clapet anti-retour et les échanger s'ils sont abîmés, raides ou recouverts de tartre. Automatiquement renouveler l'assemblage joint et le joint torique du piston. Utiliser d'autres pièces du kit au besoin.
Procéder de la manière suivante pour remonter la pompe :
Enfiler le nouveau joint torique (Lég. 30) et le lubrifier • avec de la vaseline.

27 mar. 2011
0

Modèle après 1998
Bonjour à tous et merci de votre aide.

Spécial Miro: merci pour l'éclaté mais il manque les bords. Où l'as-tu trouvé ?

Bon vent à tous.

27 mar. 201116 juin 2020
0

Tu tapes itemdoc342681
sur google et tu charge le fichier pdf correspondant!

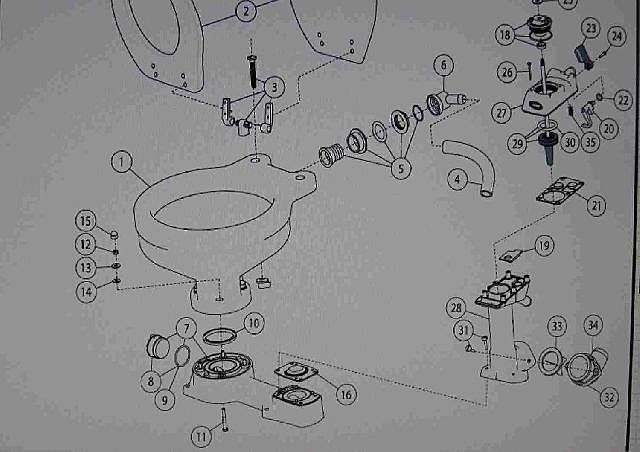

J'essaie de te mettre une photo un peu plus complète, si elle passe!
Bon courage pour la réfection!

27 mar. 2011
0

pour les lunettes de WC
uil faut voir un opticien hébéniste , mais pour les ressorts qui ne servent à rien je ne sais pas le nom du spécialiste
alain

27 mar. 2011
0

J'ai trouvé ...
Merci à tous !

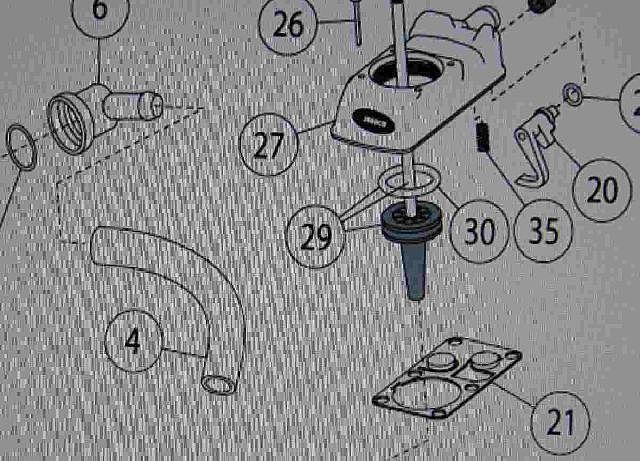

J'ai bien trouvé la vue éclatée indiquant la position du ressort ... Il sert à maintenir fermé l'arrivée d'eau au moment de la vidange.

Je ne sais pas si ça va marcher mieux maintenant dés que je l'aurai remonté vous aurez un compte-rendu détaillé :-)

Bon vent à tous.
