[Jouet 920] Fabrication d'un éclairage led de table à cartes

Bonjour

Partage d'un petit bricolage qui peut rendre service : fabrication d'un éclairage avec un bandeau led

J'ai acheté (pour la maison) des profilés led en alu sur aliexpress avec un angle interne de 45°, ça coute pas grand chose, ils sont vendus avec un système d'équerres en tôle à visser et on "clipse" le profilé dessus.
Ca tient bof sur du placo mais sur du bois c'est parfait.
Reste à coller dedans un bout de bandeau led de votre choix à la bonne longueur, souder dessus une alimentation 12V CC, mettre un fusible 1A (dans mon cas) sur le positif, intégrer un interrupteur et voilà !

soudure

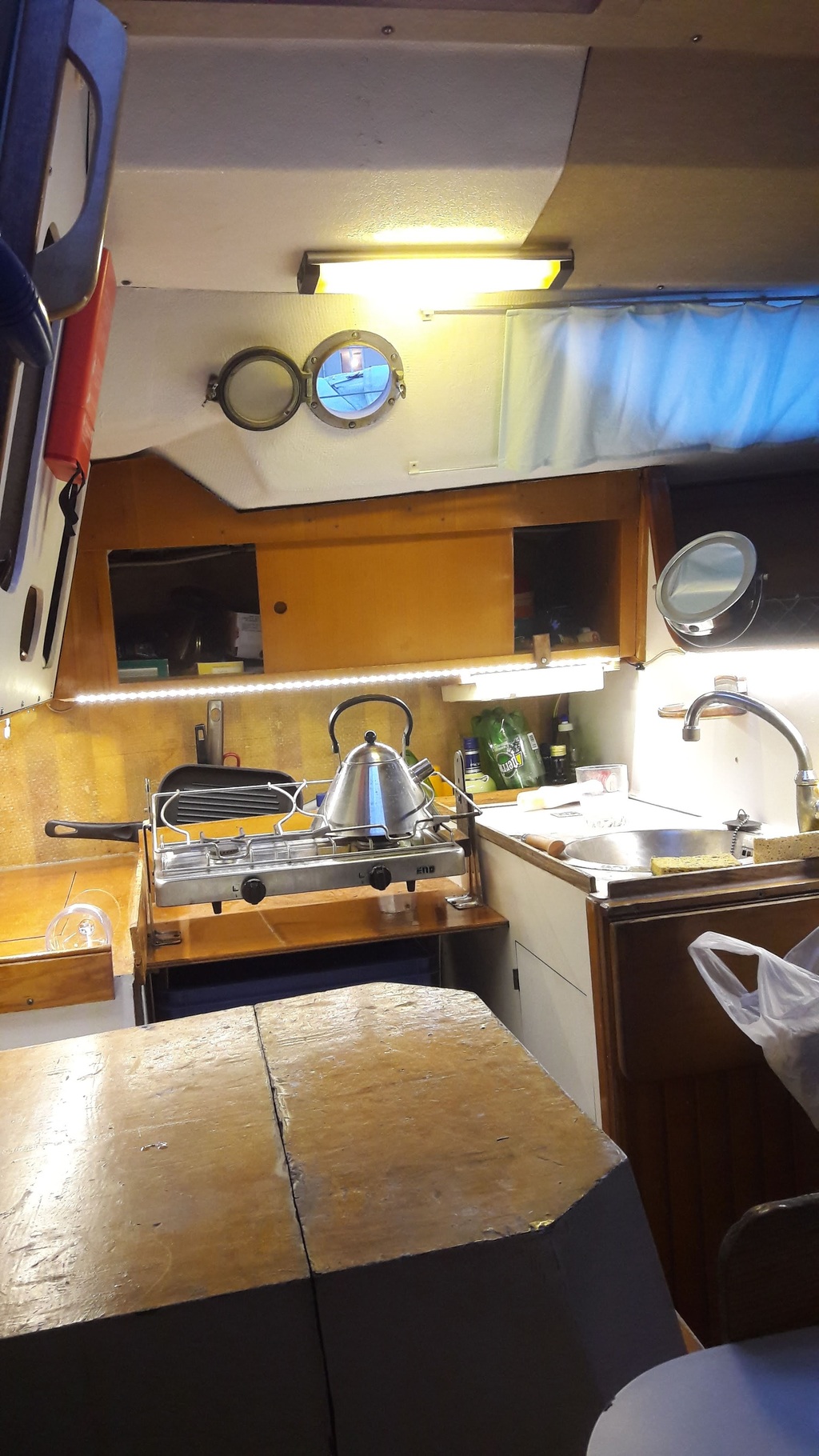

Donc pour en revenir au Jouet 920, j'ai positionné le bandeau sous le placard à babord, ce qui donne un éclairage indirect qui permet de lire, de tracer, sans s'éblouir, ce qui est intéressant notamment quand on navigue la nuit... humm oui parce que de jour, on a beaucoup moins besoin de lampe... il est tard j'écris n'importe quoi !!

Vue lampe éteinte :
lampe éteinte

Vue lampe allumée :
lampe allumée

Mise en situation :
vue_situation

L'équipage
11 mai 2021
11 mai 2021
0

c'est cool, mais pour la nuit, i faut des leds rouge, sinon un cache rouge car passer du noir dans le cockpitt à la lumière blanche "dure", c'est pas bon, en plus ça permet aux équipiers de ne pas être "éclairés" pendant leur sommeil
JL.C


gleam06:Je n'y avais pas pensé, merci.Pour les équipiers, en principe ils sont dans leur cabine donc pas de souci·le 11 mai 2021 10:39
11 mai 2021
3

Bjr, un éclairage vert serait encore moins néfaste pour nos yeux,
Bonnes naves.


11 mai 2021
0

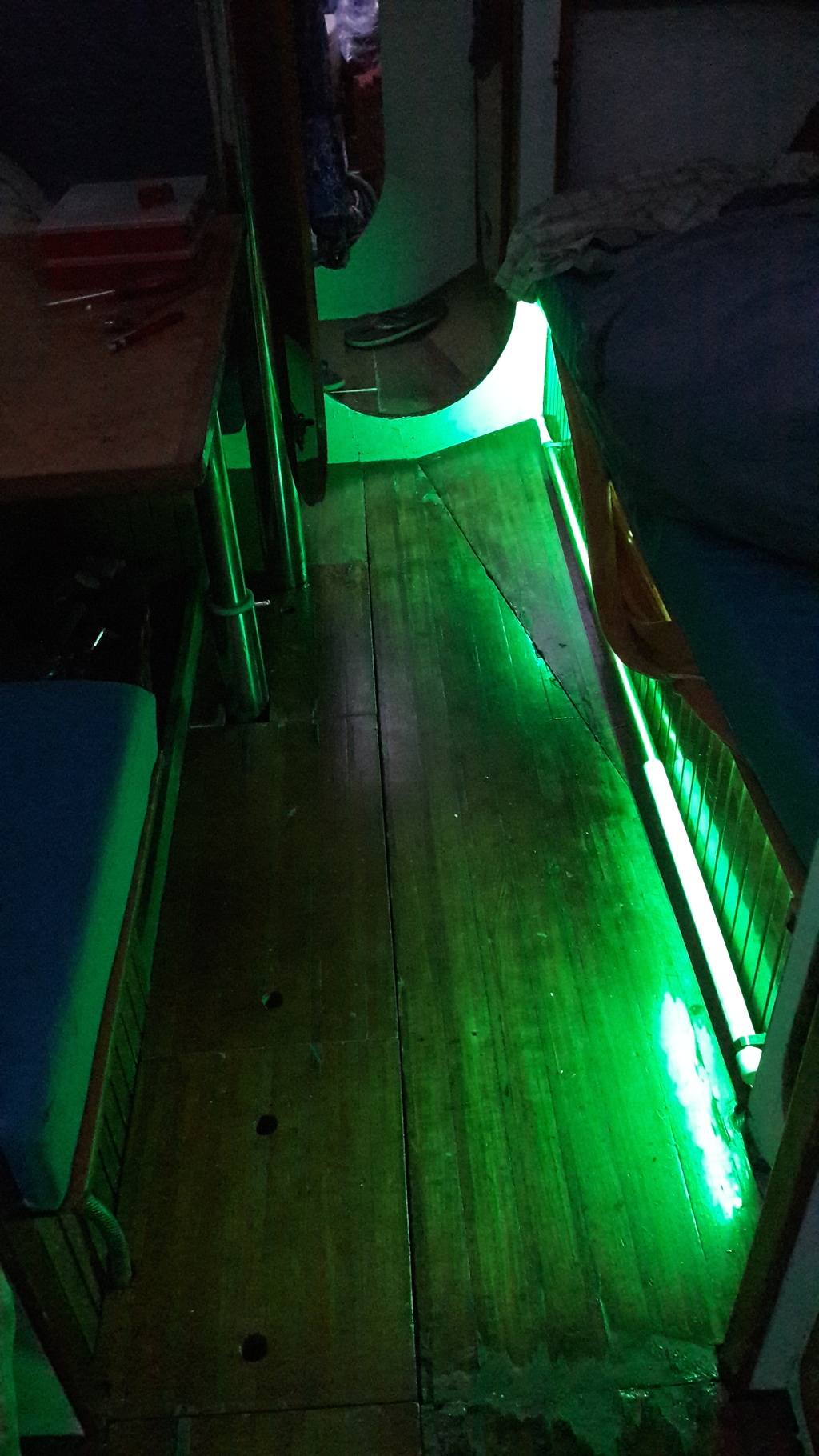

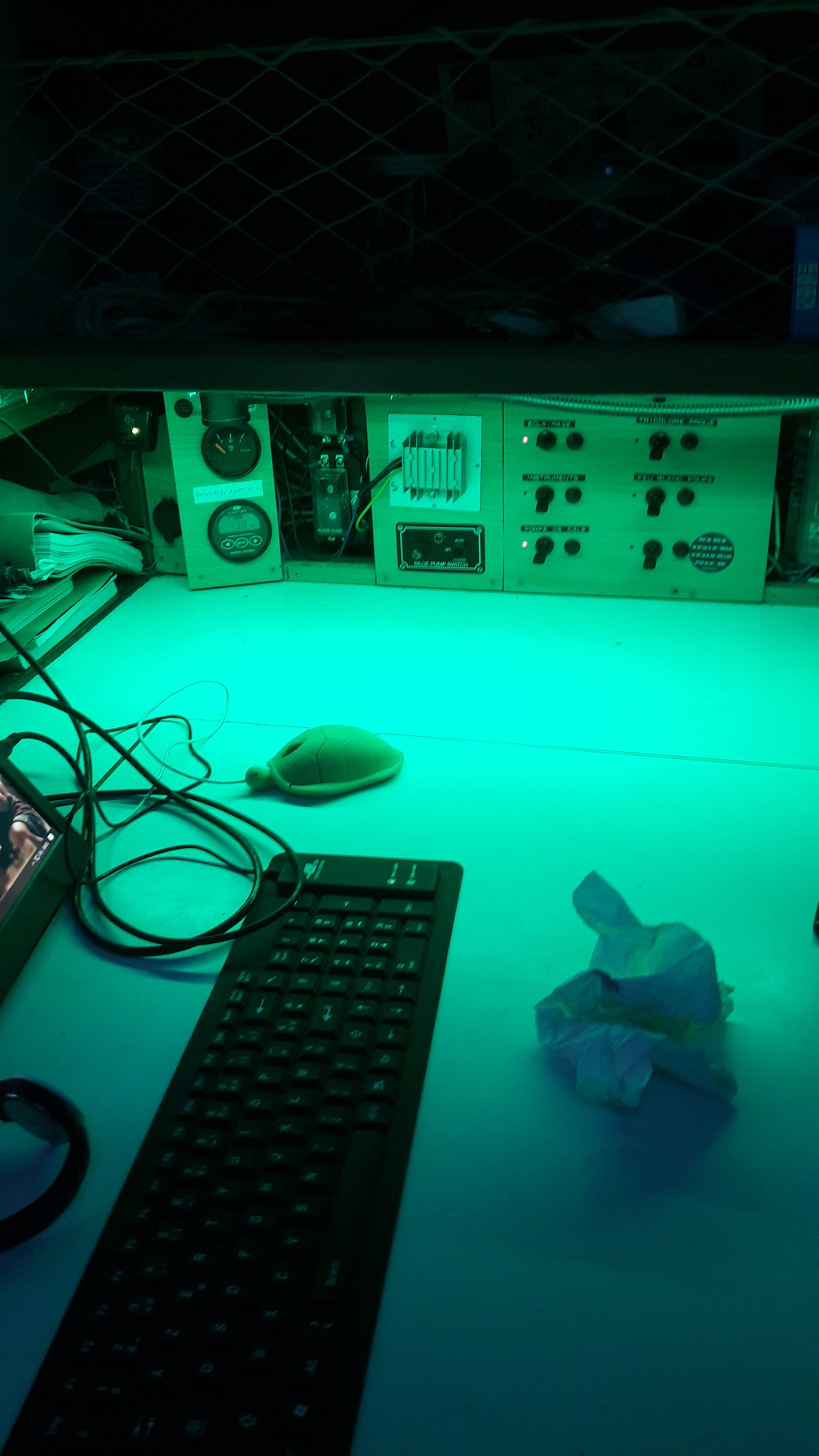

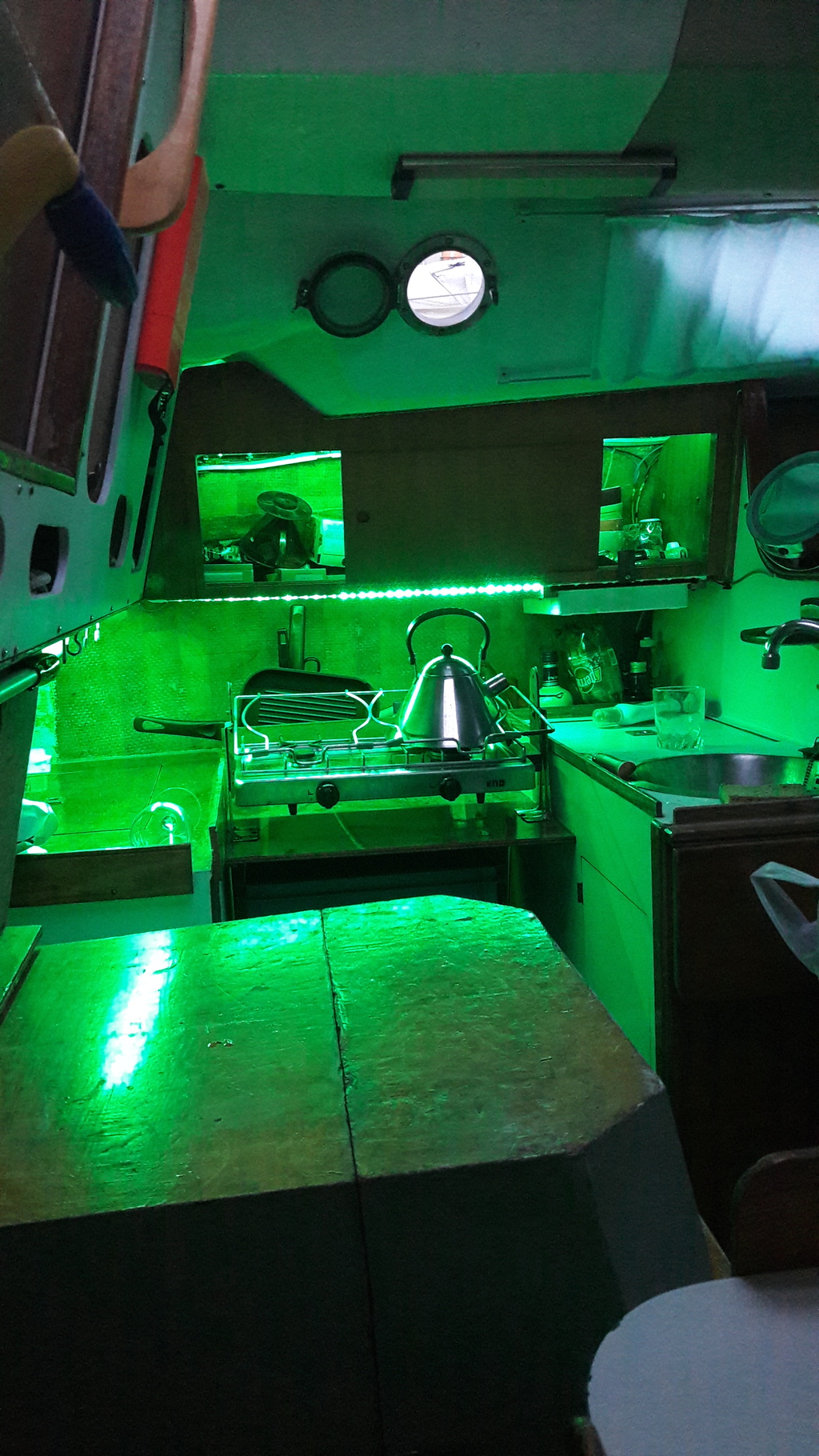

fastoche à faire avec des rubans de leds double éclairage pour moi blanc ou/et vert


gleam06:Ah oui c'est sympa en vert ! ·le 11 mai 2021 10:37
