Jonction câble

Bonjour,
Il faudrait que je connecte une sortie + de tableau électrique (qui est un cable de 5mm2 environ) à un cable bien plus gros qui va à la batterie (genre 25mm2) ? Avez-vous une idée de comment faire la chose le plus proprement possible?
Cordialement,
Christian

L'équipage
18 oct. 2005
18 oct. 2005
0

tout simplement avec une borne de dérivation
c'est soit un bloc plastique avec une vis fendue dans laquelle passent les différents cables dénudés sur 1 à 2 cm et un écrou qui chapeaute le tout ( 2 à 5 € chez casto suivant la dimension)

ou un simple boulon sur lequel se reprennent les cables munis d'une cosse ronde

amicalement

18 oct. 2005
0

Ou alors
tu soudes les 2 cables et tu protège la soudure avec de la gaine thermo-rétractable.

19 oct. 200516 juin 2020
0

Pour faire propre et démontable

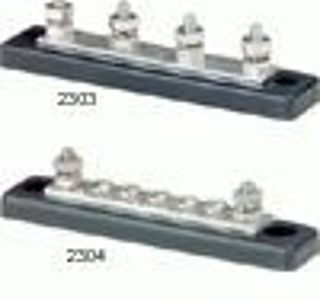

outre la soluce de JP, on peut employer un "bus" de 4 ou 8 plots.
Les cables auront des connecteurs ronds qui se fixent sur les plots du bus.
Cela permet de distribuer éventuellement plusieurs tableaux, guindeaux, pompes (puisque c'est un cable relié à la batterie) quand le besoin s'en fera sentir.
Les connections sont de préférences protégées avec de la gaine thermoretractable et bus en inox (le connecteur doit toucher directement le bus et la rondelle se met au dessus avec l'écrou ;-) ).

19 oct. 2005
0

Pas en inox,
mais en laiton chromé ! ;-)

_/)

19 oct. 2005
0

sinon aussi
un morceau de tuyau en cuivre (pour les tuyauteries gas ou eau), pris violemment à coups de marteau jusqu'à le rendre plat, puis transpercé à coups de perceuse pour faire les trous pour les boulons

ouahhh :-p

19 oct. 2005
0

tu peux aussi
voler de la grosse barre de cuivre chez les récupérateurs de métaux et la percer.
Ensuite tu récupères la bakélite des vieux téléphones ou autres pour faire une semelle d'isolation et tu mets un couvercle de boite à chaussure dessus pour eviter les courts-circuits.

Mais le mieux quand il n'y a que 2 fils, c'est de les tresser ensembles et de les tenir avec une pince à linge récupérée chez la voisine d'en face (celle de côté sait déjà que tu vas lui prendre ses pinces à linge) :scie:

vraiment n'importe quoi le lapin, c'est quel jour aujourd'hui ? j'ai dû manger un truc hier ;-)
