Jeu dans pignon liaison axe pilote barre

Bonjour

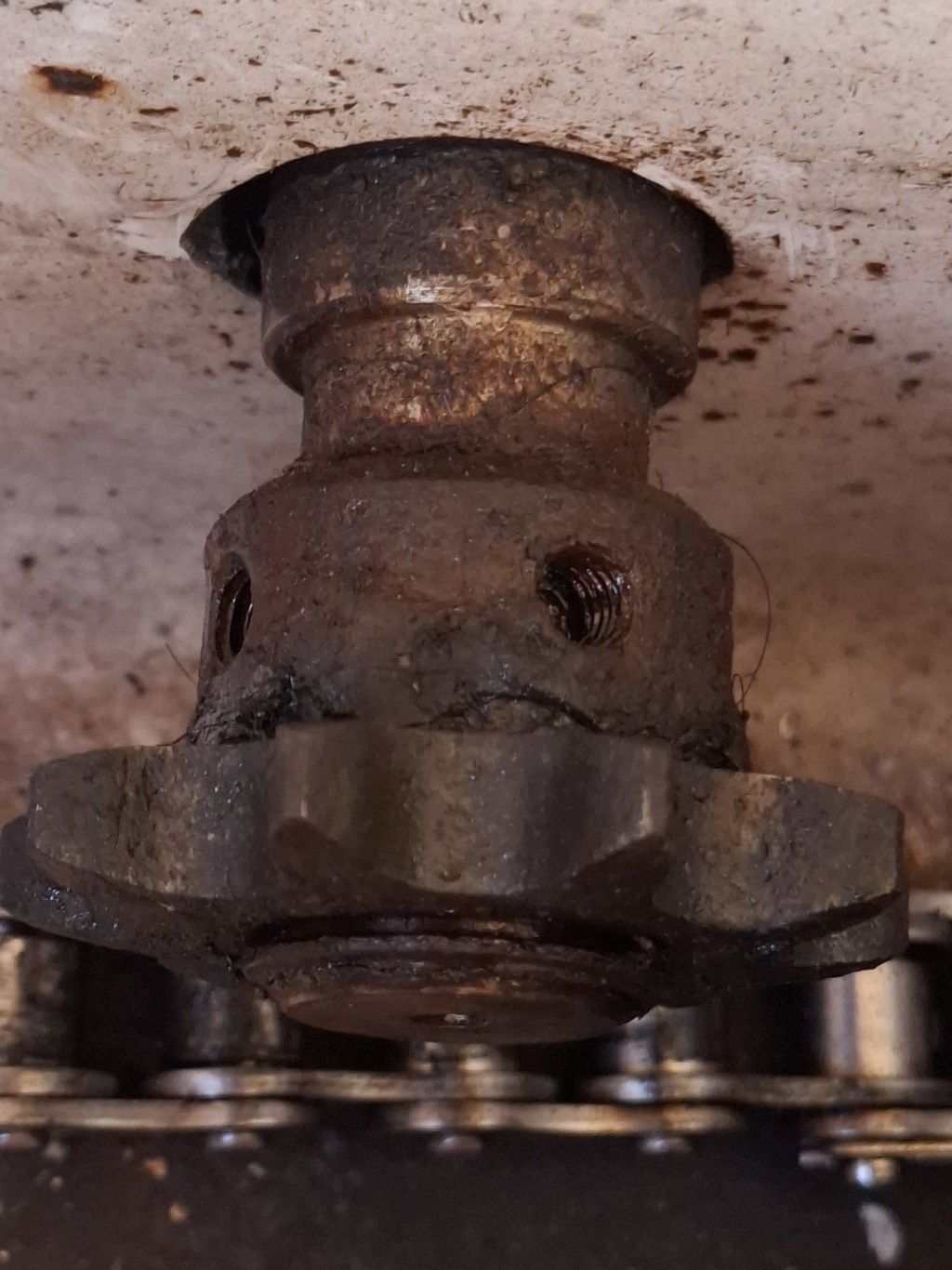

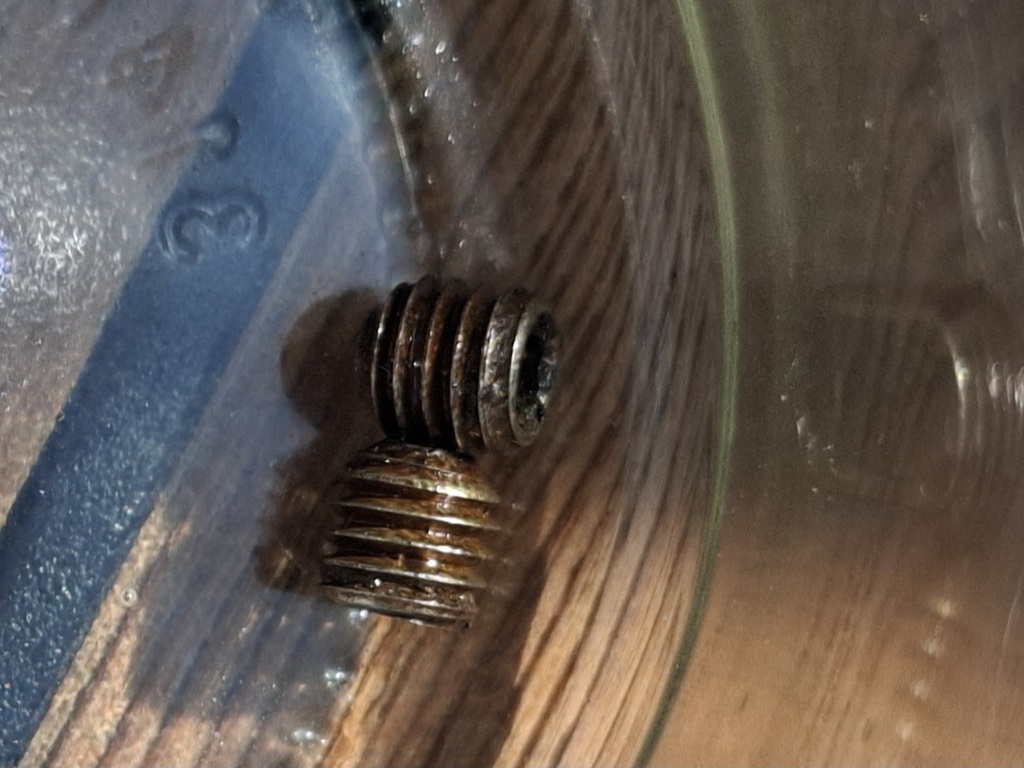

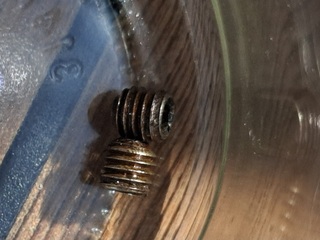

Le chantier où j'ai hiverné a démonté / remonté mon système de barre à roue (Dufour 34). A présent il y a un léger jeu entre l'axe du pilote et le pignon qui fait la liaison avec le système de barre. Ce pignon est tenu serré sur l'axe par 2 vis pointeau (photos ci jointes). Lorsque je ressert ces vis le jeu disparait, puis réapparait au bout de quelques heures.

Questions:
- le rôle de ces vis pointeau est il bien de faire disparaitre le jeu ? ou bien est ce que le pignon lui même doit être changé ?
- si le rôle des vis pointeau est de faire disparaitre le jeu, doivent elles être montées avec du frein filet ? Manifestement le chantier n'en a pas mis.

Merci par avance
Antoine

L'équipage
#pilote
tonioinparistonioinparis
1j
aquilalarocheaquilalaroche
1j1j

Pour que ton pignon n'ait pas de jeu avec l'axe, il faut un système de blocage : écrou, clavette, vis...

Dans ton cas il semble bien que les vis pointeau fasse ce job. Les vis pointeau sont donc à monter, avec du frein filet c'est mieux MAIS, il faut correctement positionner les vis pour que le pointeau s'enfonce dans l'empreinte qui est normalement sur l'axe.

Si tu visses directement sur l'axe il y aura forcément un moment où le jeu va reprendre car tu n'auras pas de position de contrainte forte entre l'axe et le pignon.

tonioinparis:Merci. En fait le pignon ne tourne pas librement sur l'axe il y a donc déjà un système de blocage. Je n'ai pas reussi à sortir le pignon pour regarder exactement comment cela fonctionne, peut être y a t'il une clavette de blocage que je ne vois pas , et comme je suis au mouillage je ne veux rien faire qui risque d'empirer la situation. En tout cas j'ai l'impression que les vis pointeau ne servent que à enlever le léger jeu résiduel. ·le 12 juin 11:29
tonioinparis:Je précise que ce jeu résiduel est problématique car du coup le pilote effectue non stop de petites corrections opposées, à mon avis du au décalage entre ordre donné au moteur du pilote et mesure de l'angle de barre résultant, du fait du jeu. ·le 12 juin 11:34
aquilalaroche:Alors c'est bien, tu les remontes au frein filet en veillant à leur position par rapport à l'axe et tu reviens nous donner des nouvelles après quelques heures de nav sous pilote.·le 12 juin 11:35
Ajouter un commentairePublier
FredericLFredericL
23h

Ça vaudrait le coup de démonter pour comprendre comment c'est fait et corriger le problème. Les vis pointeau ne sont pas dimensionnées pour encaisser le couple transmis et il est inévitable que du jeu apparaisse.

tonioinparis:Oui je suis d'accord. Mais je préfère attendre d'être dans un port proche d'un chantier pour démonter, au cas où j'ai un problème au remontage. ·le 12 juin 12:45
