Jeu dans l'arbre d'hélice

Bonjour,
J'ai constaté un léger jeu dans l'arbre d'hélice de mon Fantasia.
Je dirais 3 mm au niveau du support qui reprend les efforts sous la coque(je ne connais pas l'appellation exacte de ce support).
Sur le document d'un fabriquant de bagues hydrolube, j'ai lu que le jeu acceptable est de 1/10ieme pour 10mm d'arbre
Je viens de changer l'inverseur et j'ai peur que ce jeu ne se répercute dans l'inverseur.
Pour démonter l'inverseur j'ai fait coulisser l'arbre.
Peut être que le jeu vient du joint presse étoupe. J'ai toujours peur de serrer trop ou pas assez ce joint.
Il y a des vis et un joint sur le support d'arbre, je vais peut être tenter un démontage
Sur le Fantasia d'un copain, il y a 0 jeu, c'est ce qui m'inquiète un peu
Si je me lance dans une repise du jeu, je suis bon pour réaligner l'arbre, et ça je ne sais pas faire !
Avant de tout démonter, si vous avez des conseils, je suis preneur !
Merci d'avance

JP

L'équipage
11 avr. 2011
11 avr. 2011
0

Ca ne viendrais pas
de la bague hydrolube usée tout simplement?

11 avr. 2011
0

Je vais me faire gronder...
Avant d'écrire j'avais fait une recherche sur les mots clef "arbre" et "jeu" sans succès...
Après avoir écrit, j'ai fait une recherche avec le mot clef "alignement" et là j'ai constaté que c'est un sujet qui a été souvent traité
Je vais donc lire les anciens posts. Si vous avez des conseils spécifiques Fantasia je reste preneur !

JP

11 avr. 2011
0

c'est à quel niveau ce jeu ?
la chaise d'arbre ?

11 avr. 2011
0

Vocabulaire
Salut Basile,
Pour moi la chaise d'arbre c'est au niveau de la sortie de l'inverseur...j'ai bon ?
En faisant le tour du bateau, j'ai croché dans l'arbre (entre l'hélice et le support de l'arbre sous la coque) et j'ai constaté ce léger jeu.
Mon soucis c'est que le bateau est au sec à Rennes, je n'ai pas de mécano bateau sous la mains et je vais commencer par 2 jours de canaux (au moteur donc...) avant de pouvoir confier le bateau à un mécano...
Je risque quoi à partir avec du jeu dans l'arbre ?

JP

11 avr. 201116 juin 2020
0

Bague
Bonjour,

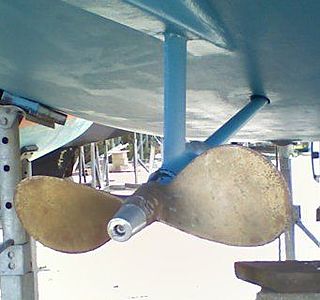

Si je comprends bien le jeu est au niveau de la chaise d'arbre (voir photo). Il y a de forte chance que cela provienne de la bague hydrolube (bague en caoutchouc). Pour la changer il faut enlever l'arbre mais ne nécessite pas de faire le réalignement.

11 avr. 2011
0

Arbre
J'espère que PetitLu a voulu dire "il faut enlever l'hélice". En effet pas besoin de toucher à l'arbre pour enlever la bague hydrolube qui est une pièce d'usure.

11 avr. 2011
0

Voui mais
nân :-)

Perso j'ai enlevé l'arbre pour changer la bague mais comme j'avais aussi enlever le moteur c'était beaucoup plus facile ;-)

Après tu as raison, le plus simple est encore d'enlever l'hélice, de tout façon l'arbre ne passe pas avec le safran.

Merci à Joana d'avoir rectifié

11 avr. 2011
0

C'est bien ça !
OK, je vais déjà essayer ça
- retirer l'arbre
- démonter la bague hydrolube (je crois qu'il y a eu un post récent sur le sujet)
Il faudra que je reprenne le joint presse étoupe ensuite (ahhh, j'aime pas ça !!!)
Merci PtitLu

JP

11 avr. 2011
0

C'est bien noté
Je vais faire un saut au bateau ce midi (c'est tout l'intéret de me faire chi... à ramener le bateau par les canaux !)
Je vais vérifier tout ça !
J'espère que la bague viendra sans problème...

JP

11 avr. 2011
0

c'est à moi que tu parles Jean ?
non, c'est bien le fond que j'arrive à "tordre". C'est infime, mais pas rigide

j'ai mis une caméra sur une couchette, orientée vers la croix en trat intérieur coque, dans laquelle il y a la chaise. Le boulon en tête qui sert à relier la prise de masse bouge, disons 2-3 mm

11 avr. 2011
0

Un Fantasia de 84
Le jeu me parait trop "sec" pour être de l'élasticité composite.
Plus j'y pense et plus je me dis que c'est la bague hydrolube.
A moins que j'y pense parceque ça m'arrangerait que ça ne soit QUE la bague hydrolube...

JP

11 avr. 2011
0

mais vérifie ces 3 points
il faut voir si :

• si c'est l'arbre qui bouge dans la chaise

• ou si c'est la chaise qui bouge dans la coque

• ou si c'est la coque qui vient avec en se déformant

Perso, si je tire fort, j'arrive à déformer la coque. A ce niveau, je ne sais pas si c'est normal, car la coque est quand même épaisse, mais sans varangues à ce niveau.

11 avr. 2011
0

Oupsss

Voir ma réponse à Joana.

Retire l'hélice ça vaudra mieux.

11 avr. 2011
0

je pencherai plus
pour la chaise qui branle, c'est quoi comme bateau ?

11 avr. 2011
0

non non basile je répondais à la question initiale
que le fond se torde comme tu dis m'inquièterait fort. ça a été la seule faiblesse du First 30 avec quelques fuites, très vite bénéteau à réagi, le dealer américain a stratifié une énorme bosse au dessu de la chaise, cela dit la chaise reprend du jeu tous les ans et tous les ans je remets de l'époxy mais il n'y a aucun risque de fuite à l'intérieur !

11 avr. 2011
0

Bague hydrolube
le changement de la bague n'est pas très compliquée si ton hélice se démonte facilement (ce qui est le cas la plupart du temps)… la bague elle même est en principe arrêtée par une vis et l'opération se fait en 1/2 heure…
Par contre, si la bague que tu retires a été usée prématurément, il est plus que recommandé de revoir l'alignement de ton arbre… au risque de devoir recommencer l'opération souvent !
Suite à une mésaventure avec un casier il y a quelques temps, ma bague s'est bouffée très rapidement, en cause l'alignement de l'arbre qui avait été modifié par le choc de la traction du casier par l'hélice…

11 avr. 2011
0

Comme tenu de ce que tu décris
il y a 99% de chances que la bague hydrolube soit à remplacer. En terme de coût, ce n'est pas grand-chose (10 à 20 euros). A remplacer, c'est également facile. Une fois l'hélice enlevée (il faudra peut-être tapoter dessus avec un maillet ou un bout de bois inséré entre l'hélice et un marteau), tu dévisseras les 2 petites vis en plastique situées de part et d'autre de la chaise au niveau de la bague et tu la feras glisser vers l'arrière pour l'enlever.
Remarques : les 2 petites vis sont certainement "cachées" sous la peinture antifouling. La bague à remplacer ne "glissera" certainement pas sans l'aider un peu avec un petit outil (peut-être un tournevis ?).
Quoiqu'il en soit, je ne vois pas de contre-indication à naviguer au moteur pendant quelques heures. Tu auras peut-être un bruit sourd pendant quelques secondes en embrayant la ligne d'arbre. Alors, ne t'inquiète pas trop.

PS : prévois un écrou frein pour remonter ton hélice : tu verras, c'est la petite rondelle que tu enlèveras avec l'hélice.
