Je cherche à comprendre un vieux plan

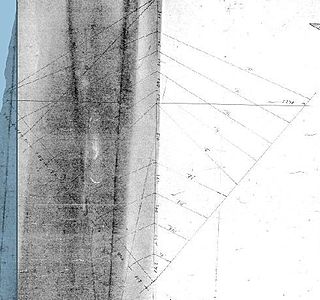

Ma question est la suivante, j'ai un graphique sur la gauche du plan et je ne comprends pas à quoi cela se rapporte.

L'équipage
13 mars 2009
13 mars 200916 juin 2020

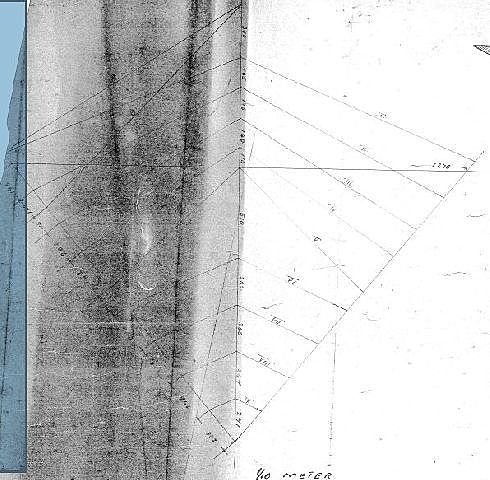

Agrandissement
Une idée

13 mars 2009

peut-êtrre
Je ne sais à quoi correspond ton plan, mais on dirai un renvoie de tracés pour des découpes.
Dans le principe, ce sont des méthodes de tracé en descriptive.
JJ

14 mars 2009

un bonheur pour les yeux
:pouce:

13 mars 2009

Plan de découpe
Merci pour la réponse. Je pensais aussi un tracé de découpe, mais pas facile à lire. C'est un plan johan anker classe N.

14 mars 2009

peut etre

le tracer des lisses , je pense qu'il faut lire à droite ,lisses de l'avant au maitre bau et à gauche du maitre bau à l'arriere.

josé
