J'ai besoin de photos du régulateur ATOMS

Bonjour,
Pouvez-vous m’aider, je suis à la recherche de photos des différents composants du transmission du régulateur ATOMS pour terminer la reconstruction

excusez mon français est la traduction du google

Merci d’avance
luis

L'équipage
05 oct. 2011
05 oct. 201116 juin 2020
0

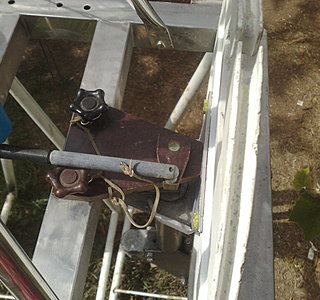

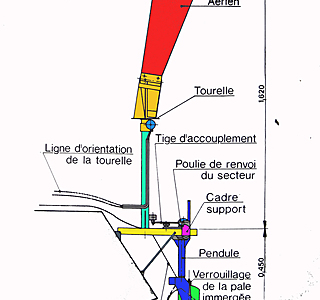

vois avec ça, je vais essayé de trouver mieux, celle que j'avais faites du miens... si tu veux plus d'info, je peux t'aider, j'en ai refait quelques uns.

05 oct. 201116 juin 2020
0

bjr ,

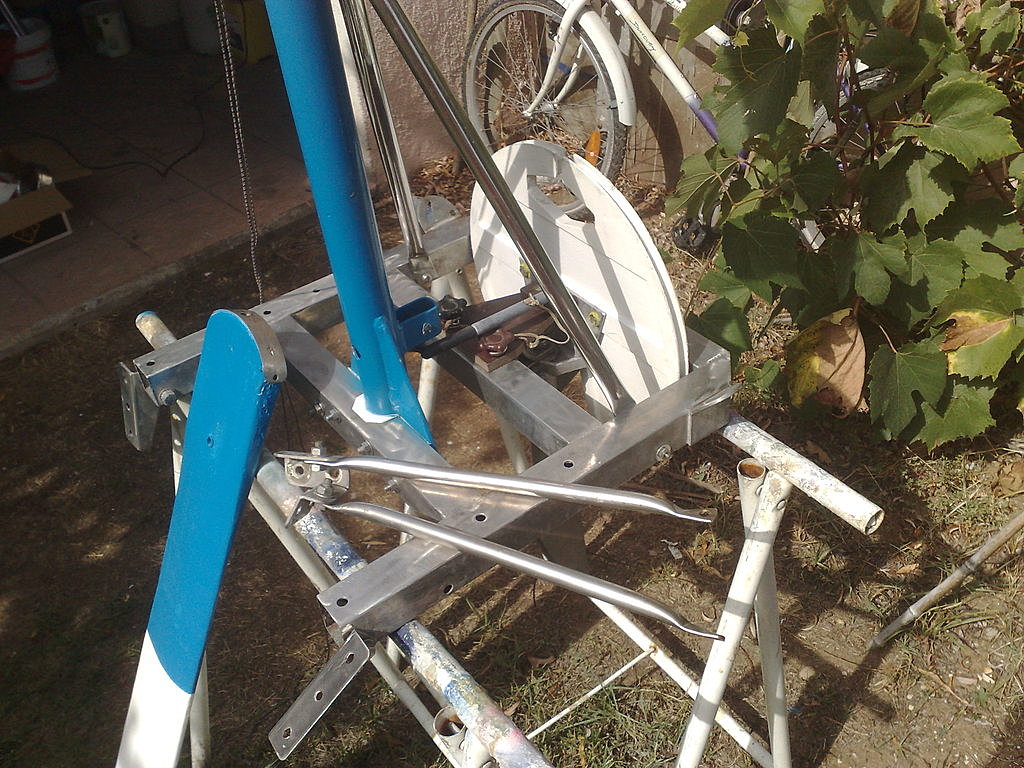

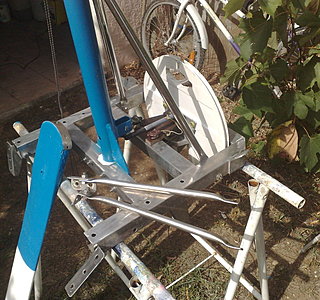

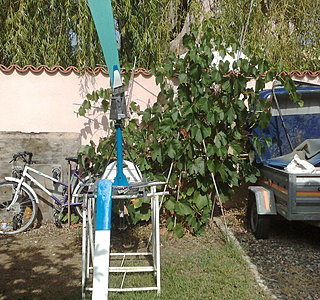

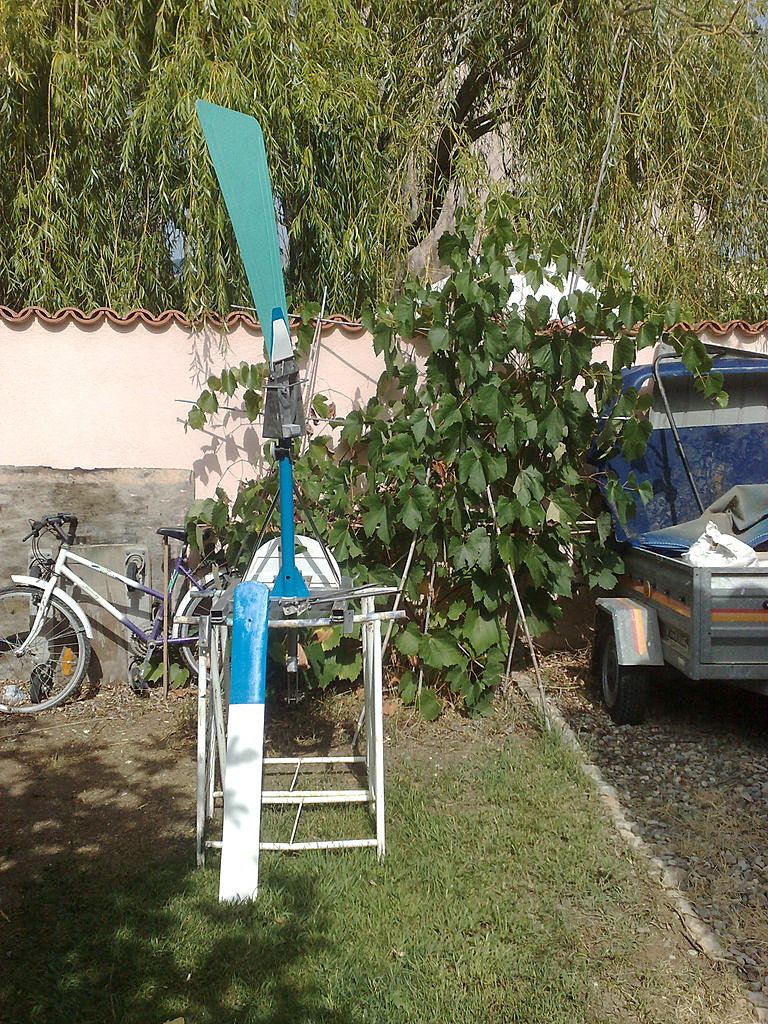

j'en ai un a vendre refait à neuf ,il est dans les annonces ,j'ai quelques pieces en triple si ça t'interesse ....j'ai quelques photos mais pas mieux que ronkat
le renvoi entre la biellete et le pendulum est une piece très difficile à réaliser j'ai ai une dispo
passe moi ton mail
alain

05 oct. 2011
0

Merci de répondre. J'ai besoin de faire est le renvoi entre la biellete et le pendulum,ce qui est sous le morceau de bois photo de 60nora. peut-être un de mes amis peuvent faire la partie, mais ont besoin d'être vu. mon email est requena5@yahoo.es

merci
luis

05 oct. 2011
0

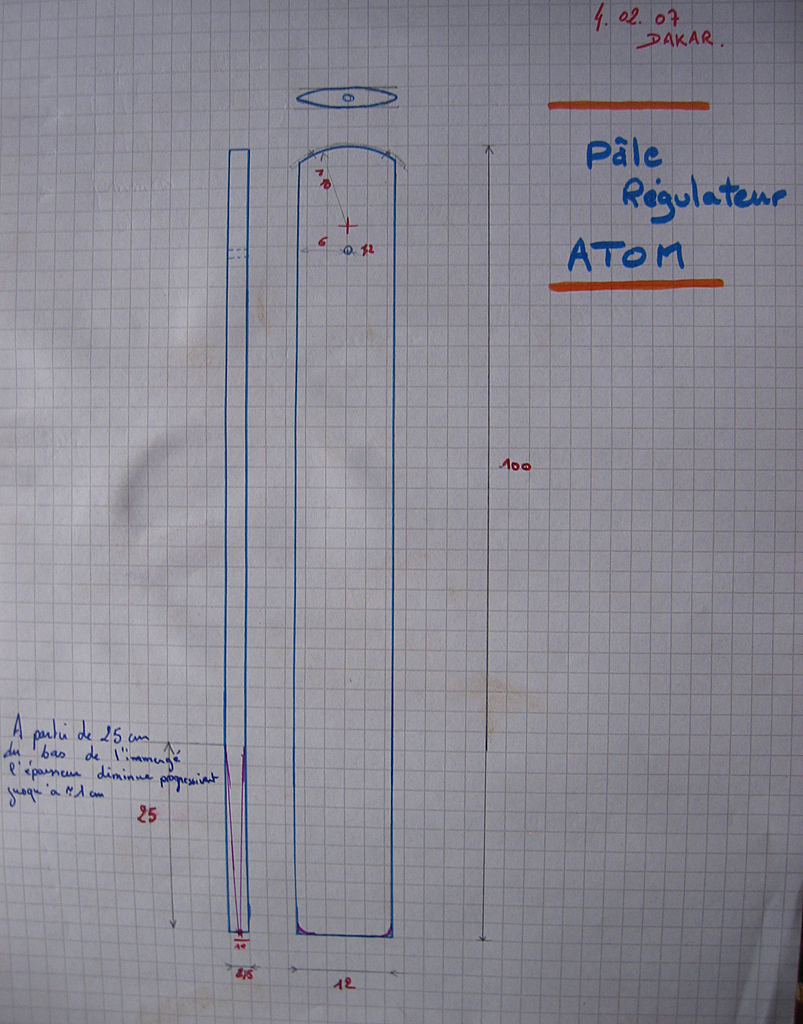

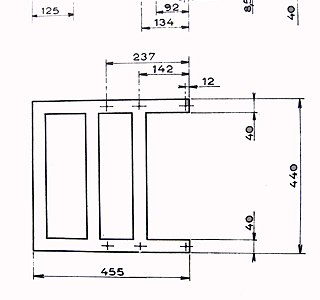

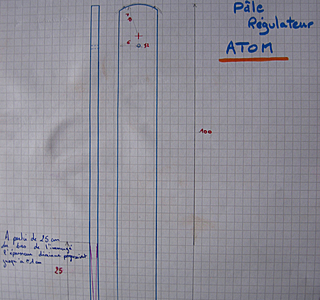

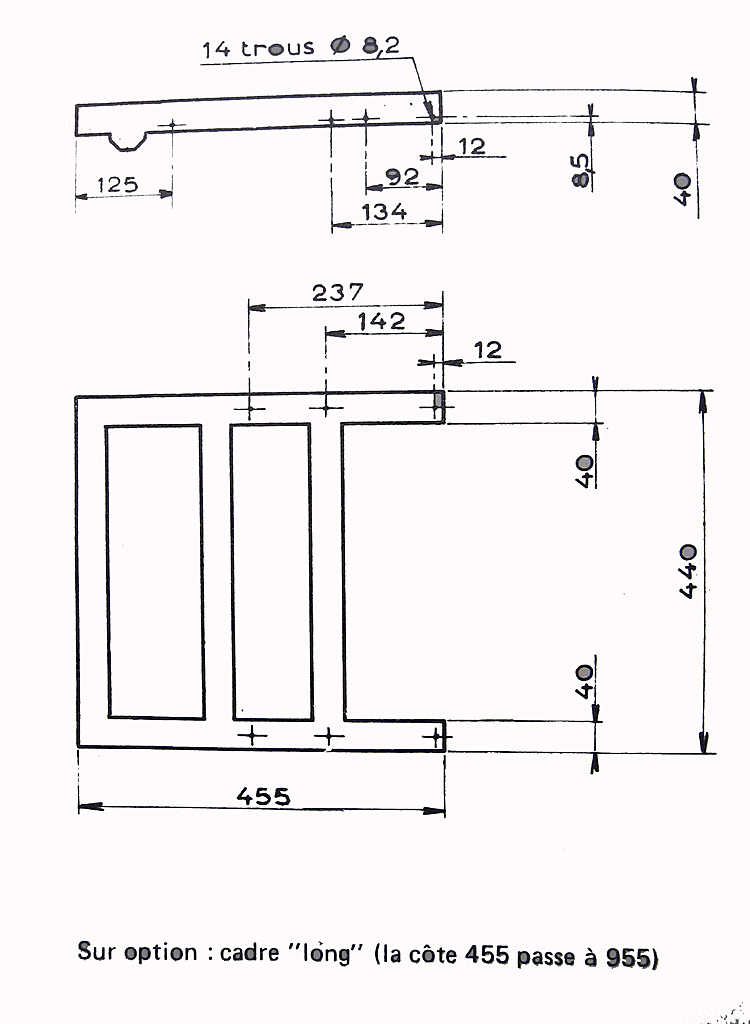

Je dois pouvoir te trouver ça: photos, dessins et cotations... Mais pas tout de suite, je descend aux canaries avant, je connais quelqu'un qui a un Atoms... Donc seulement d'ici une vingtaine de jours.

06 oct. 2011
0

Merci beaucoup ronkat

07 oct. 2011
0

bjr ,

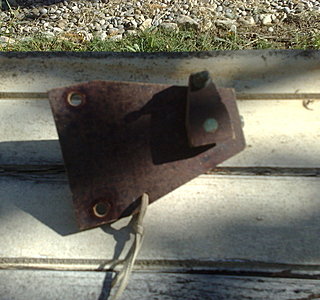

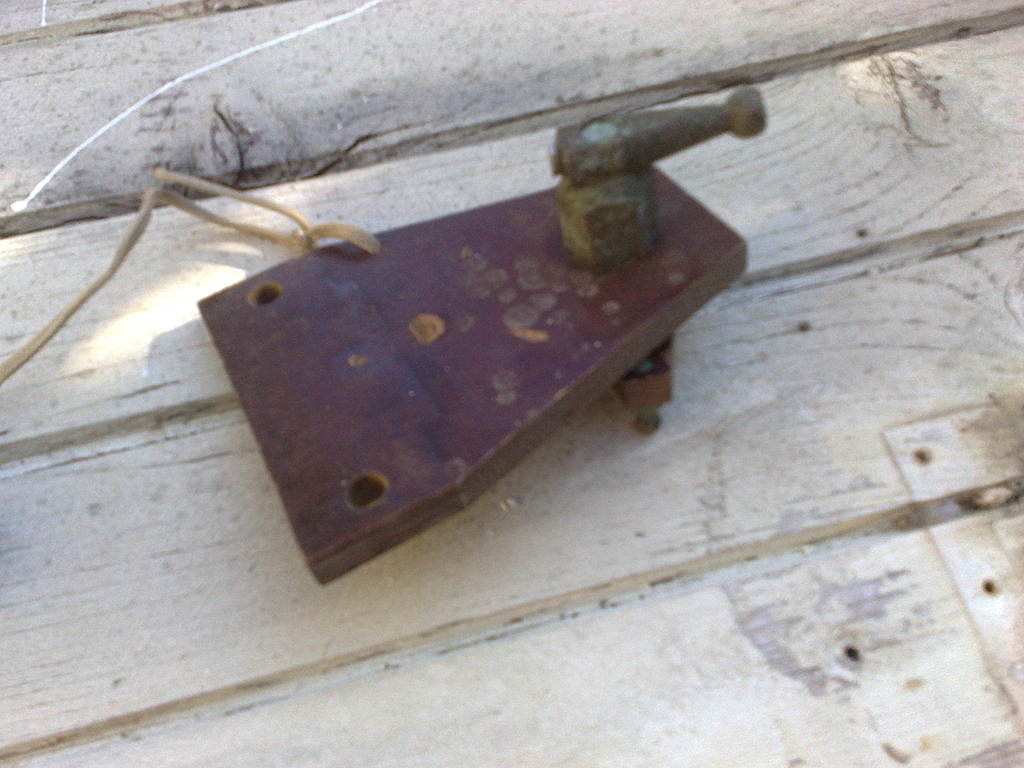

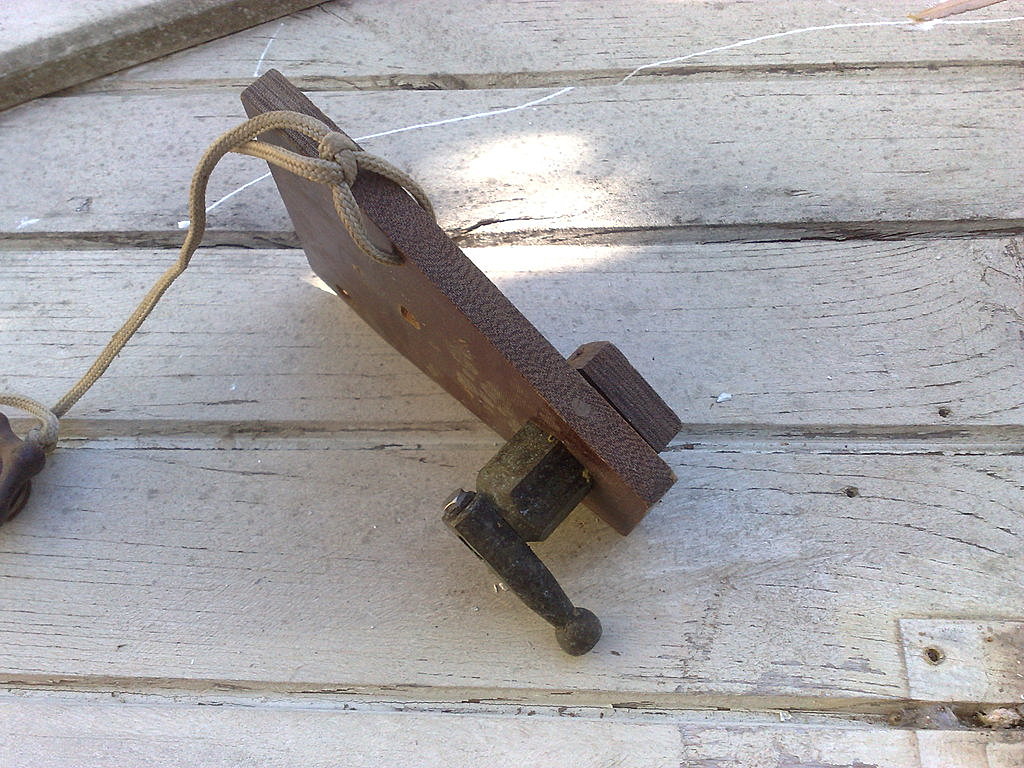

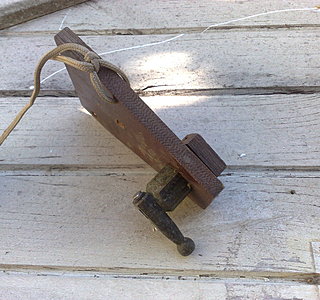

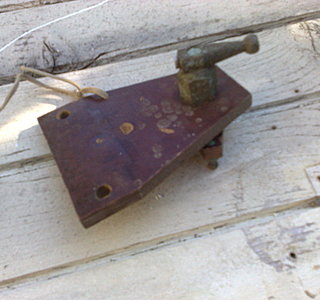

je t'ai fait des photos de la piece qui te manque ,
pour 50 € avec le transport en plus elle est a toi
alain

07 oct. 201116 juin 2020
0

bjr ,
je t'ai fait des photos de la piece qui te manque ,
pour 50 € avec le transport en plus elle est a toi
alain

07 oct. 2011
0

Bonjour,

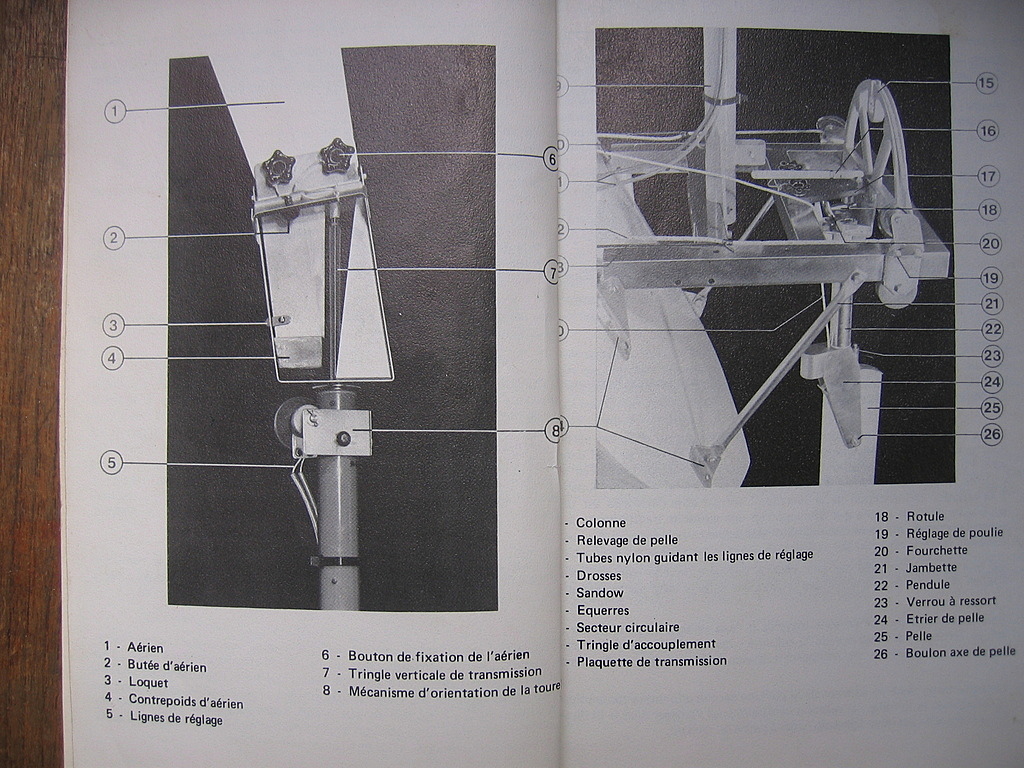

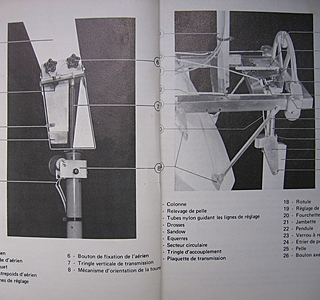

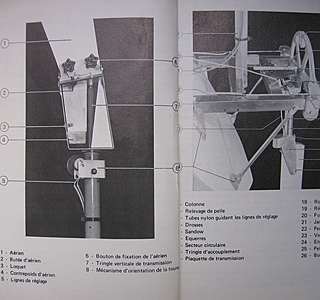

Je profite de ce fil pour demander une petite précision : je suppose que la pièce photographiée par 60Nora est ce que la notice appelle "rotule", qui traverse la plaque de transmission en céloron. Mais comment se fait la liaison avec le pendule ? par connexion directe avec un levier solidaire de l'axe du pendule ? Auriez-vous une photo ?

Merci d'avance

Tiama

07 oct. 2011
0

je te fais ça demain ..
le probleme de l'atoms c'est que le pendulum se grippe car les roulements sont en acier et l'eau rentre dedans ,celui que j'ai refait j'ai mis des roulements étanches avec des joints spi pour assurer l'etancheité, si il y a le moindre jeu le pilote ne fonctionne plus .
alain

08 oct. 2011
0

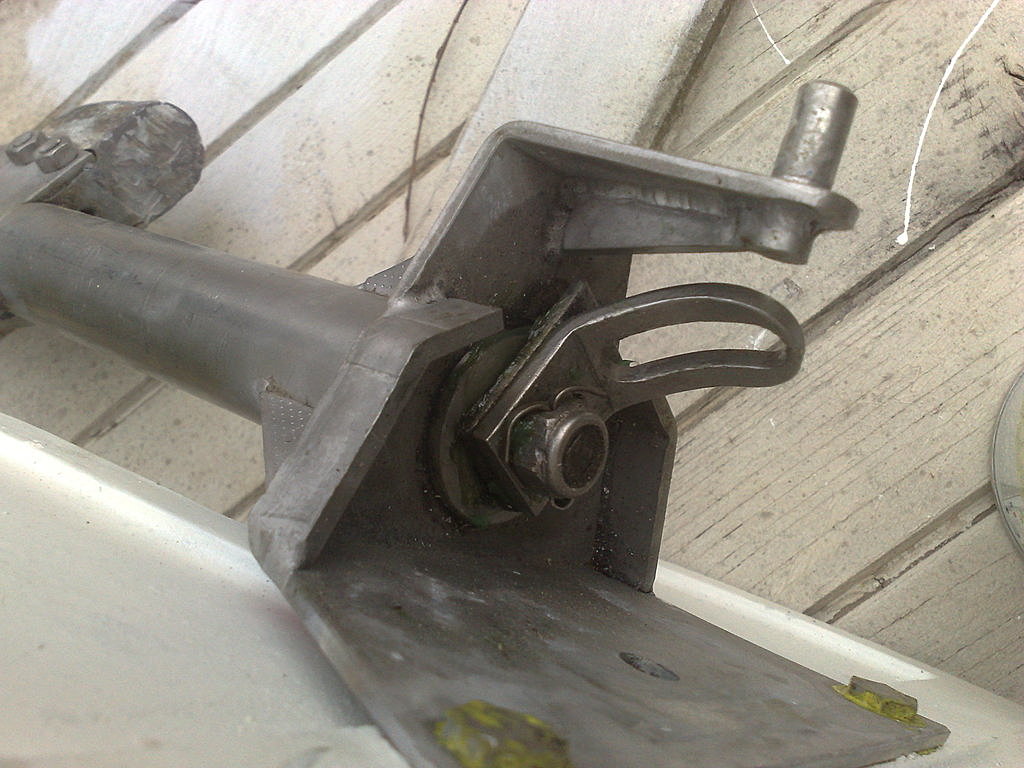

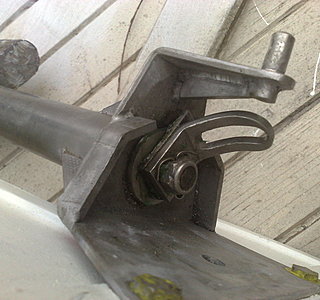

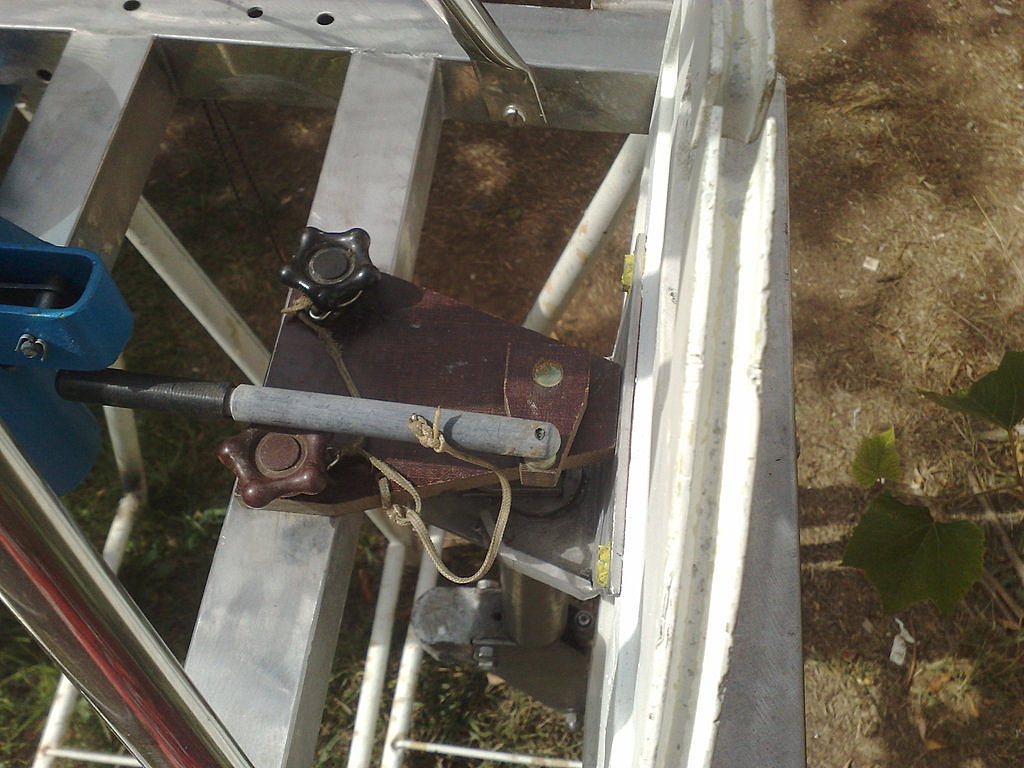

et voila la photo du systeme , mais ce n'est pas celui d'origine je l'ai modifié en ajoutant un joint spi et deux roulements etanches ainsi qu'une securité par goupille au travers de l'ecrou ,si il se desserre c'est tout le pendulum qui part à la mer
alain

08 oct. 201116 juin 2020
0

et voila la photo du systeme , mais ce n'est pas celui d'origine je l'ai modifié en ajoutant un joint spi et deux roulements etanches ainsi qu'une securité par goupille au travers de l'ecrou ,si il se desserre c'est tout le pendulum qui part à la mer
alain

08 oct. 2011
0

Merci infiniment pour la photo.

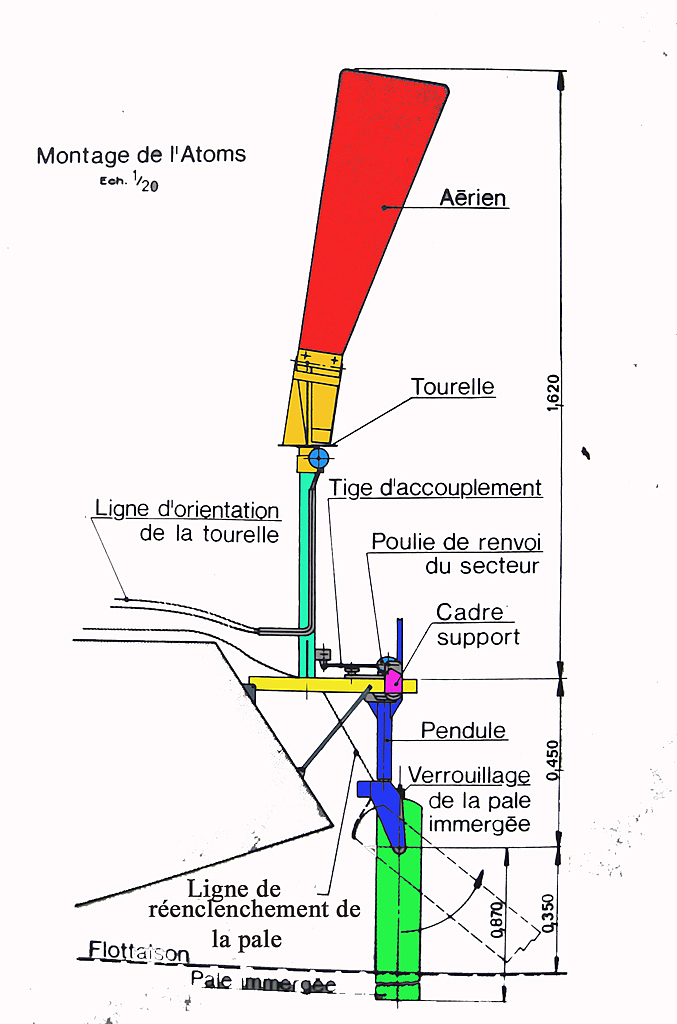

Cela me permet de mieux comprendre comment le mouvement de l'aérien est transmis au pendulum. il faut dire que la dernière fois que j'ai vu fonctionner un Atoms ... c'était au début des années 70 sur un bateau qui avait participé à la course de l'Aurore !

Bonne soirée

Tiama

09 oct. 2011
0

ce qui est interessant c'est la simplicité et la robustesse du systeme ,c'est autre chose que les reguls en alpax ou en tube alu qui perdent leurs pale par rupture .
evidement il faut les entretenir mais ça on a l'habitude sur un bato quand on peint pas on graisse
alain

09 oct. 2011
0

ce qui est interessant c'est la simplicité et la robustesse du systeme ,c'est autre chose que les reguls en alpax ou en tube alu qui perdent leurs pale par rupture .
evidement il faut les entretenir mais ça on a l'habitude sur un bato quand on peint pas on graisse
alain

10 oct. 2011
0

Alain vous remercie beaucoup pour les photos, maintenant tout est clair.
pourrait envoyer le morceau à l'Espagne. Avez-vous aussi le connecteur? Et l'adaptateur à la roue?
