Inverseur HURTH ZF à identifier

Bonjour
J'aimerais connaitre le type de cet inverseur et sur quel bateau / moteur il etait monté
Il n'y a plus de plaque d'identification
Le ratio est 30/16 ou 15/8
L'arbre a 10 cannelures'et fait 29 mm de diamètre
Merci

L'équipage
27 juil. 2016
27 juil. 201627 juil. 2016
0

le ratio fait 1/1,875 soit une réduction inférieure à 1/2

(en cliquant 2 fois sur l'image elle sera redressée)

27 juil. 2016
0

ça ressemble à un hbw 100 regarde dans les abaques tu verras sur quoi tu peux l'installer normalement en sortie c'est rotation droite ..
alain

27 juil. 201627 juil. 2016
0

ok merci Fritz pour la piste,
'
du coup sur le doc : Repair Manual ZF 3 à ZF 30

www.bukh-bremen.de[...]sch.pdf
'
je trouve 1 seul avec ce ratio, ZF15M ou HWB150
'
il correspond visuellement, nombre d'ailettes et volume.

il reste le poids a vérifier, 13Kg d'après les données techniques

cordialement

PS : parts list :

www.dbmoteurs.fr[...]URS.pdf

27 juil. 2016
0

Salut à tous,
Bjr jeromef3,

Perso, sur mes docs Hurth, pour un ratio de 1/1.875
il y a bien un HBW 100-2 (ratio: 1/1,8) ,devenu le ZF10M

mais aussi , et surtout:
un HBW 150 (ratio 1/1,875), devenu le ZF 15M

Comme il est démonté, pour reconnaitre la différence entre les 2 (HBW100 ou HBW150), il faudrait peser l'inverseur, vide de son huile :
le HBW 100 devrait peser : 10,30 Kgs,
le HBW 150 devrait peser : 13,00 Kgs,
La différence de poids est assez sensible pour bien les identifier.
Comme un inverseur est interchangeable, (neuf ou en occasion), il assez difficile de dire sur quel bateau il était installé d'origine....
Mamita

27 juil. 2016
0

Bonjour Mamita
en effet il y a le HBW 100 qui a ce ratio, il faut le noter.
Je l'avais exclu car il n'a pas la même apparence :
'
2 ailettes de refroidissement font le tour, une al'avant et une a l'arrière
alors que sur le mien il y a 2 paires donc 4 ailettes,
et le mien est plus long.
'
J'ai pesé ce midi, le mien fait 13K
c'est donc un HWB150 ou ZF15M
cdlt

20 déc. 2018
0

Bonjour à tous
Nous sommes en panne d'inverseur, et ne trouvant pas en France ou Allemagne cette pochette de discs et plateaux pour notre inverseur HURTH hbw 360-3r, je me demande si en Afrique du sud il n'y aurait pas ce type de pièces. Notre ratio est de 2,90

Pourriez vous me dire si toutefois quelques uns de vous sur ce forum à des tuyaux pour trouver ce type de pièces...c'est un peu galère.

Il s'agit d'une pochette complète avec 8 discs, 8 plateaux + Joints
Merci d'avance
Fred NOFY BE.

20 déc. 201816 juin 2020
0

Salut,

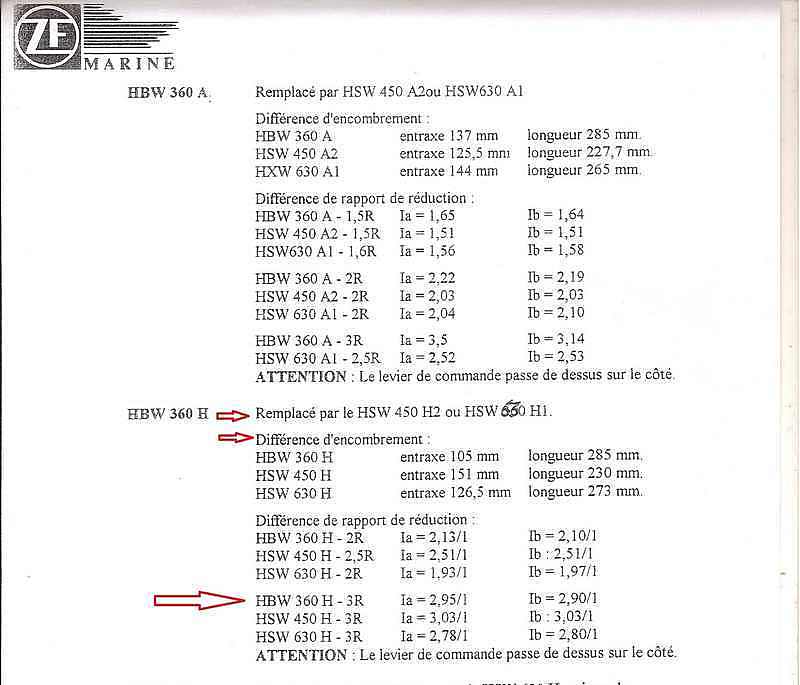

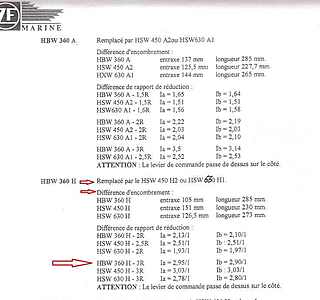

En feuilletant sur mes docs, il semblerait que ton HBW360-3R avec un ratio de 2,9 soit en realite:
un HBW 360 - H- 3R avec ratio de 2.95/1 en Mav, et 2,90/1 en Mar

Comprenant que tu es en AFS, je te joins une adresse à Johannesbourg et avec une adresse mail, ou peut etre il te sera possible d'avoir des renseignements ...
Mamita

20 déc. 2018
0

En effet c'est bien ça ...merci pour l'adresse je viens de faire un mail...nous ne sommes pas en Afrique du sud mais à Madagascar, beaucoup plus difficile pour trouver des revendeurs...Allé on y crois!

21 déc. 2018
0

Le ratio a-t-il une importance tant qu'on ne cherche pas de pignons ?

20 déc. 2018
0

Re,
Ah oui ...Madagascar !
Autrement en France, il y a "Marine Transmission" avec info@inverseur.fr
ou marine-transmissions.fr[...]/
Ils viennent souvent sur le site HeO et semblent etre sérieux.
Mamita

21 déc. 2018
0

Salut Mamita, l'adresse mail Afrique du sud n'est plus valable...dommage...j'ai en effet envoyé une demande à Marine-transmission...j'attends des retours. Merci

20 déc. 2018
0

Bonjour
Je crois que c'est un ZF 10 mais il te manque la cloche d'adaptation au moteur
Il doit recevoir un moteur de 50 CV environ
Il équipait beaucoup de voiliers des années 90, surtout les Jeanneau / Beneteau

21 déc. 2018
0

Bonjour, c'est peut être l'équivalent du ZF10, en effet il est des années 90 ce qui est assez vieux...j'espère malgré tout pouvoir trouver cette pochette complète de joints, discs et plateaux car c'est réparable...acheter un inverseur neuf surtout à Mada n'est pas simple...mon ratio est de 2,90-2,95 comme disait Mamita. plus haut...peut y a t il dans des boutiques de ports en France des pièces de cette époque qui traine...à bon entendeur merci d'avance.
Mon inverseur est un HURTH HBW 360 H 3 R
Fred NOFY BE

21 déc. 201816 juin 2020
0

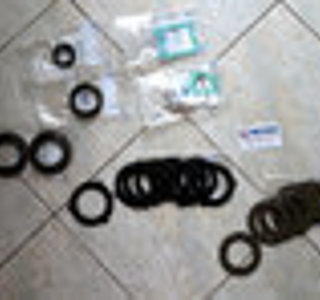

Voici ce que je recherche en urgence...à tous merci de votre aide...difficile de trouver cela à Mada et dans le réseau des distributeurs habituels. Merci d'avance pour vos retours sait on jamais. Fred NOFY BE

21 déc. 2018
0

Les photos sont microscopiques voire nanoscopiques...

21 déc. 2018
0

Oui très petite les seules que j'ai pu trouver sur le web...mais avec mes références inverseurs etc etc etc ...si qq à des tuyaux c cool.

21 déc. 2018
0

Tu peux trouver toute tes pièces à la salle des moteurs à Cannes
Cher mais super connaissances, stock et service
J'ai fait refaire le mien la bas sans problème
A+

21 déc. 2018
0

Merci pour le tuyau, je viens de faire un mail...j'espère un retour rapide. Je cherche la pochette complète car envoyer mon inverseur là bas de Mada ...pas simple comme manipulation. Allé bonne journée et merci encore. FRED NOFY BE

21 déc. 201821 déc. 2018
0

Re,
Des kits reparations et joints pour inverseurs Hurth....mais attention au modele... car ils ne sont pas donnés!

www.marine-diesel.fr[...]-10074/
Puis ce ci pour le demontage/remontage éventuel de ton "bébé".
J'avoue que je suis toujours en admiration devant les mecanos amateurs qui se lancent dans une telle opération; mais il fait quand meme avoir un minimum de materiel un peu special !
Chapeau bas...
www.google.com[...]/search
En espérant que tu puisses trouver ton bonheur.
Mamita

21 déc. 2018
0

Merci j'ai déjà eu ce contact...malheureusement à distance impossible de me dire quelle serait la bonne pochette pour mon HURTH 360 -R3...c'est principalement du ZF et cette boutique ne donne pas assez de détails...ni de conseils ...ils vendent ! Voilà tout, alors lorsque tu es comme moi à 10 000 km acheter à 700 ou 1000€ qq choses sans être certain que ca sera OK complètement impossible ...mm si je suis pressé...je préfère faire ma croisière à la voile ...je en sais pas si mes clients apprécieront ...mais bon ...à cette période de l'année en + la misère. Merci tout de mm
