interrupteur inverseur de polarité

Bonjour,
Je suis sur le point d'acheter un feu tricolor/mouillage qui se branche sur un cable 2 brins. L'interrupteur ON-OFF-ON qui inverse la polarité est vendu en option à 30roros !! Celà me semble bien cher... Quelqu'un sait où je pourrais trouver un tel interrupteur et où trouver un schéma de montage ?
Merci

L'équipage
31 mai 2006
31 mai 2006
0

inverseur
n'importe quel interrupteur bipolaire à trois position fera l'affaire. Se trouve chez l'épicier électronicien du coin. En VPC chez Conrad.fr, mais le port sera cher pour une pièce à 1 à 2 euros.

31 mai 2006
0

deux brins ?
comment peut on utiliser alternativement tricolore et mouillage en les alimentant avec un seul cable avec deux brins ? ils y ont mis des diodes pour utiliser l'inversion de polarité ? déjà si c'est en tete de mat on perd quand meme pas mal de 0.1volt, en rajoutant des diodes..

honnetement je prefererais envoyer un cable trois brins et un simple interrupter On-Off-On, de plus moins de chances que cela se casse en tete de mat -.&lt)

31 mai 2006
0

peut être
que c'est un feu a leds, et les leds sont tête bèche..

ou simplement une astuce pour monter un feu de route sur les bateaux cablé en mouillage seul (pas de fil nouveau a tirer dans le mat, les plafonds etc)

une diode en série, comme tu dis , en tête de mat on a déjà souvent 2v de perte en ligne, alors 0,5 de plus ou de moins (:&gt)

31 mai 2006
0

aussi
on peut utiliser des sw simples a deux circuits ( 2RT) ce qui évite de changer le marquage de ton tableau: un sw "nav" et un sw "mouillage".

cablage:
le premier sw (inverseur 2RT) commande le feu de nav,
les deux fils de batterie + et - reliés au deux contacts "communs", les contacts "travail" reliés au feu ainsi qu'au contacts "travail" du second sw en croisant, les contacts "repos" reliés au "commun" du deuxieme sw (2T),
nb: le deuxieme , qui commande le feu de mouillage , peut etre un simple 2T car on n'utilise pas les contacts "repos"

dans ce schéma, il y a une priorité : si on met deux "on", c'est le "nav" seul qui s'allume

hé hé, simple non?

0

simple?
bouge pas, je vais chercher mon dico chinois/javanais et je te réponds
:tesur:

31 mai 2006
0

euh...
Michel, tu pourrais faire un petit dessin STP ?... Pour info, il s'agit bel et bien d'un feu à LED et je ne me sens pas de changer mon cable dan sle mat.

31 mai 200616 juin 2020
0

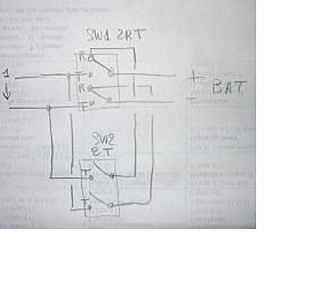

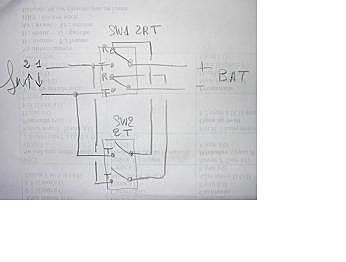

rapide
c'est lisible?

31 mai 2006
0

ok,
je pense avoir compris. Le SW1 est un sw bipolaire on/off/on et le SW2 est un simple sw on/off, c'est ça ?...

31 mai 2006
0

vocabulaire

je prefère le vocabulaire industriel:
le sw1 est un "deux positions, deux circuits, deux contacts actifs chacun", ce qu'on appelle un 2RT (six cosses)
le sw2 un "deux positions, deux circuits, un contact actif chacun" :un 2T (quatre cosses).

mon schema est juste utile si tu ne veux pas modifier ton marquage de tableau

sinon, c'est plus simple avec un trois positions on/off/on à deux circuits (six cosses)comme vendu avec.
