interface HMI pour catamaran

Hello,
Il y a de l'idée. Bon courage pour la suite du développement.
Ça semble assez complet. Je prendrai plus de temps pour les remarques sur l'IHM comme tu le demandes.
Pour notre nouveau bateau j'avais commencé la réalisation d'une interface tactile pour gérer le bord de manière similaire, façon domotique. Ma première constatation a été qu'il faut absolument que le système soit débrayable pour repasser immédiatement en mode manuel classique avec des interrupteurs et des voyants traditionnels.
Ne nombreux composants rentraient dans la composition (esp32, écran tactile, relais, alimentation...) tous étant en fait critiques. Le montage, devant lui-même gérer des éléments de sécurité (pompes, alarmes, capteurs, feux), il doit donc être lui-même robuste et avoir son backup.
Je me voyais mal recabler des racks de 8 relais dans l'urgence et l'inconfort (style panne pendant un quart de nuit par mauvais temps) pour repasser en manuel pour actionner une pompe ou rallumer les feux.
Penser aussi à la micro coupure qui reset tout. A chaque fois il faudrait rallumer un à un les dispositifs.
Du coup et par manque de temps l'extension électrique de notre nouveau bateau a été faite de manière plus traditionnelle avec inter manuels et voyants. Mais je garde en tête le projet.

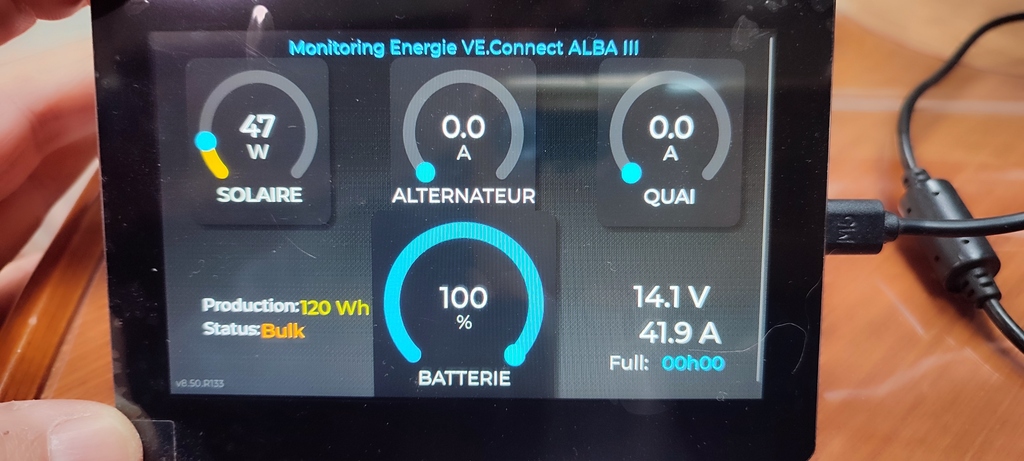

Du coup j'ai simplifié en ne commençant uniquement que le dev d'un écran de monitoring de l'énergie du bord en LVGL.
Amicalement.
FX

bonjour,

merci pour toutes vos remarque.
allons en suivant.
la partie materiel est un automate tm221ce40t schneider plus modules, soit 56entrées et 48sorties toutes les sortie sont relayé en module finder24vdc.

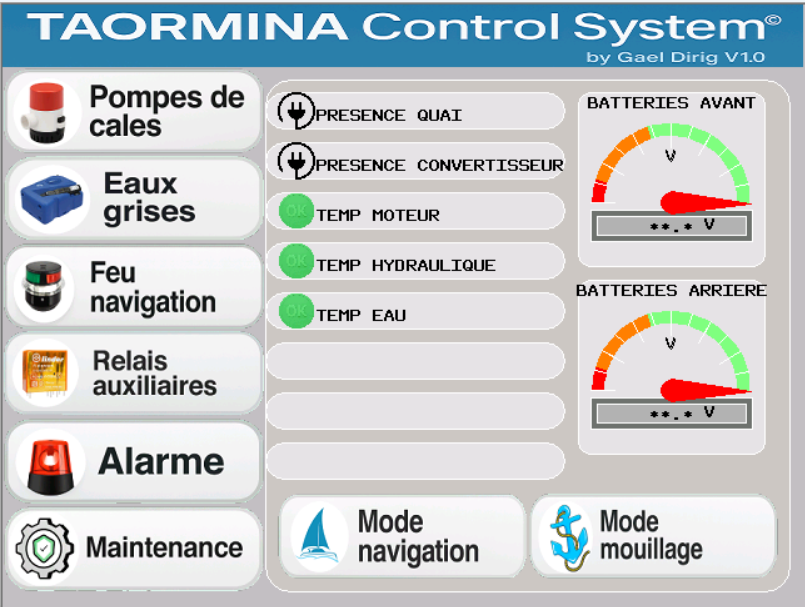

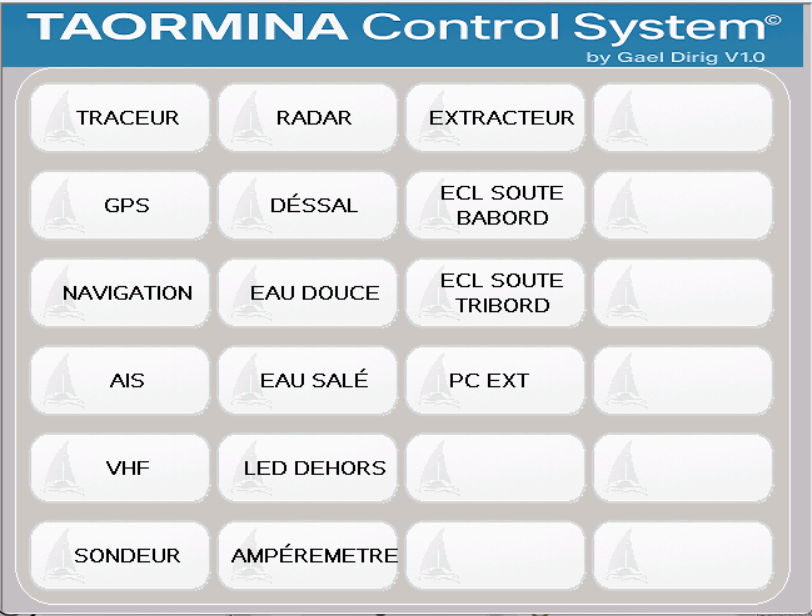

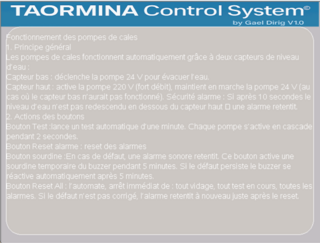

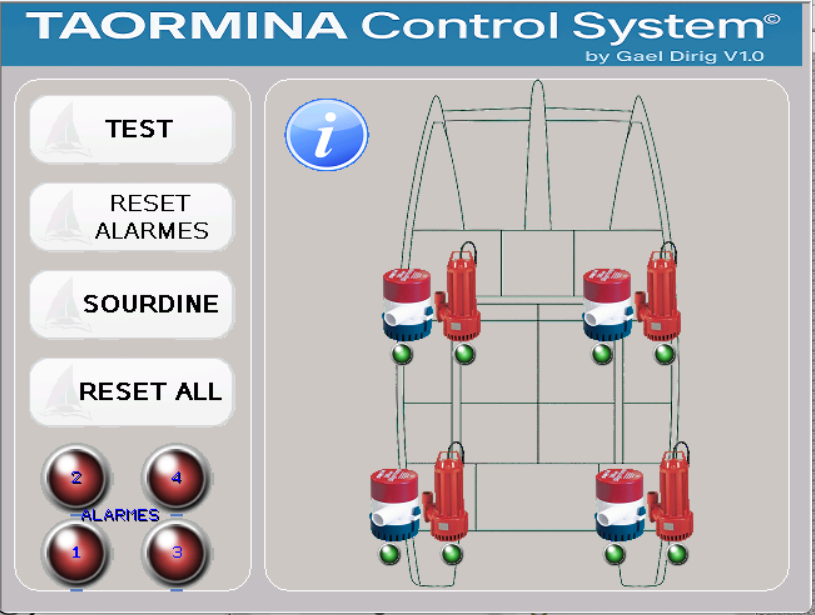

le systeme tourne deja sous zelio sr3b261db et module d extension, soit 40E/s pour les pompes de cales et les eaux noire j ai juste changer pour un automate avec plus de possibilité et l'ecran HMIgto4310 de chez schneider.
tout est deja programmer j'ai du apprendre machine expert basic pour la prog de l automate et vijeo design pour l interface de l'ecran en gros 50h pour le tout.
les relay on un inter de bypass en cas de panne.
l automate a une fonction pour remettre l'etat avant une coupure de courant pour ne pas a avoir a tout réenclencher.

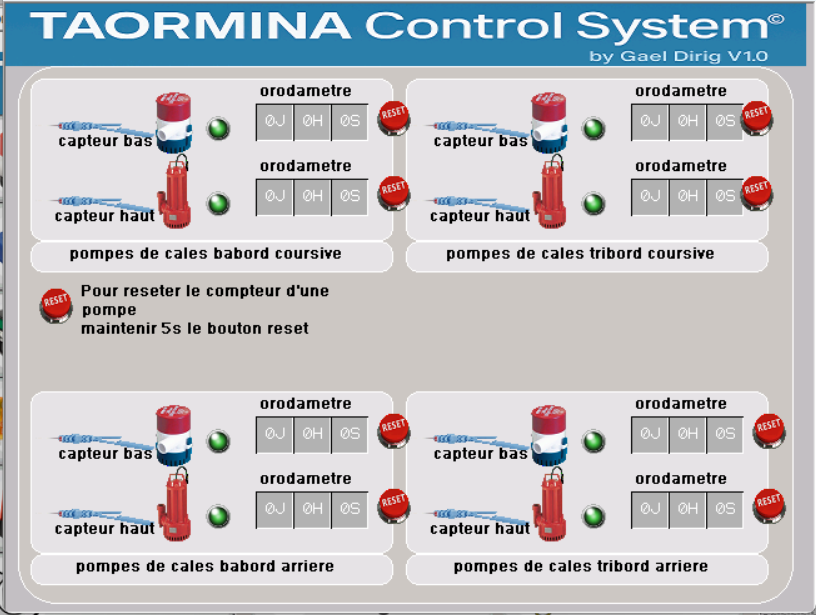

horodametre bien vu merci
eaux salée bien vue merci

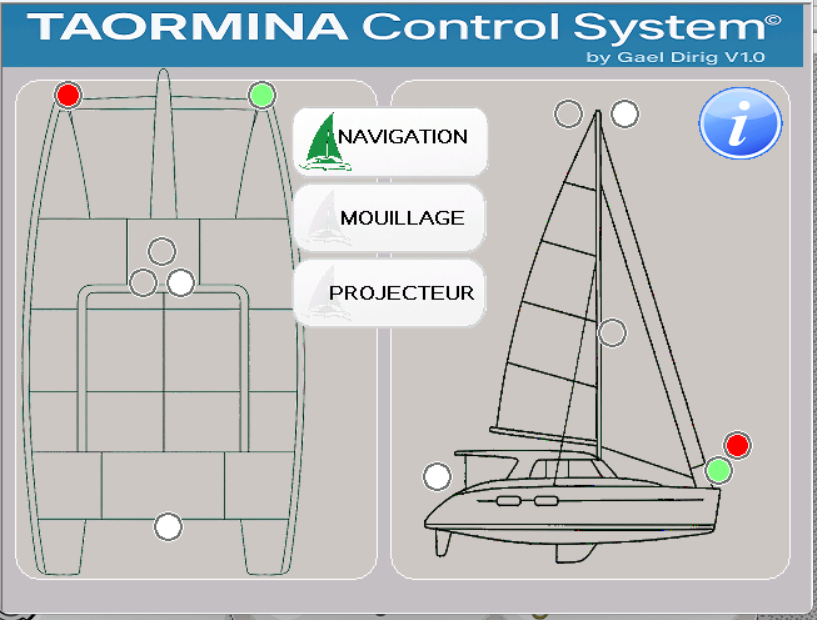

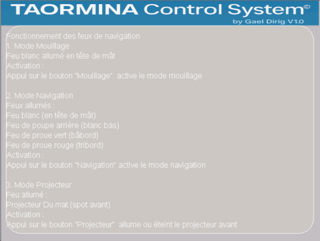

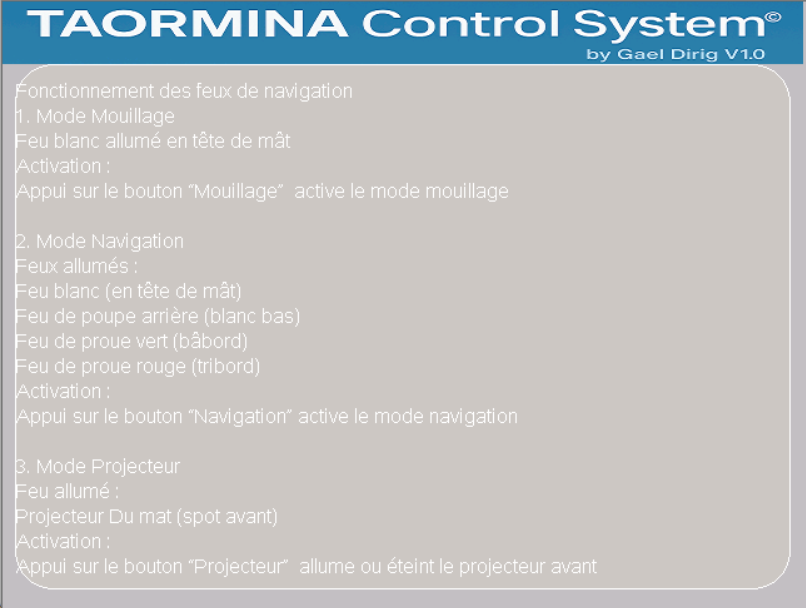

feu blanc en haut de mat bien vue c'est poupe blanc et rouge et vert a lavant.
donc partie materiel automate industriel et relais industriel avec inter pour shunter les sorties de l automate. voyant peut etre pas necessaire en secour?

si vous avez d'autre remarque
pas de souci pour partager ma prog si besoin
