Intégration RASPBERRY PI

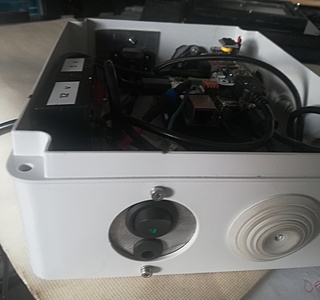

Quelques photos de l'intégration de mon rpi + le ssd + l'alim 12/5 v .

L'équipage
20 mar. 2020
20 mar. 2020
0

Pas mal !
Un peu plus d'infos sur le matériel utilisé rendrait service .
merci
Fred

20 mar. 202020 mar. 2020
0

Raspberry 3 b+ avec une carte usb et un module rtc , convertisseur step down 12/5 ave , boitier usb / sata (ssd 120 go PNY) .
2 ports usb déportés pour la clé GPS et la clé RTL/SDR + port hdmi pour l'écran a l'extérieur du boitier . Ajout d'un ventilateur et de l'interrupteur sur le boitier .
La fenêtre est réalisé avec un cadre acheté en magasin de bricolage , ça permet de surveiller les diodes .

21 mar. 2020
0

Avec un 3B+ pas besoin de ventilateur pour ma part, mon boitier est complètement étanche. Pour la version 4 par contre c'est à vérifier.

21 mar. 2020
1

@Flotteur, vérifié ! Le RPi 4 chauffe et si on ne le refroidit pas, il se met en sécurité (au pire) ou ralenti tellement le processeur qu'il vaut mieux avoir un RPi 3B+, dommage.

20 mar. 2020
0

bonjour, intéressant le mien est dans son boitier classique raspberry beaucoup moins aéré...
qu’utilises-tu comme écran et quelle taille ? merci.

20 mar. 2020
0

l'écran c'est une tv de camping car en 19 pouces , alimentation 12 volts.

20 mar. 2020
0

Je comprends pas ton ventilateur sur la première photo, à côté des prises USB (bien de les avoir repéré, ça évite des soucis dans OpenCPN). Tu avais une chute d'alu en trop ou il y a un radiateur derrière?

20 mar. 2020
0

Pour l'alu , oui j'avais une chute . je souhaite utiliser une boite de dérivation sans tétines , de manière a faire les perçages a ma guise , introuvable chez les revendeurs pro de mon secteur et sur le net il y avait autant de port que la boite elle même . Le ventilateur je l'avais donc je m'en suis servi .

21 mar. 2020
0

Pas de souci, c'etait une simple question informative.

21 mar. 2020
0

Bonjour à tous,
Belle petite intégration, mais je regrette le côté "non étanche", dommage.
Peut-être que Flotteur pourrait nous montrer sa solution "étanche" ?
Les prises sont-elles aussi étanches en USB et/ou HDMI ?
Peut-être qu'une solution avec cordons et presse-étoupe avec les prises à l'extérieur ?
Merci à lui.

21 mar. 2020
0

J'avais un temps rnvisagé des prises étanches , mais le coût m'en a dissuadé . Mon but premier étant quand même la protection aux chocs .

21 mar. 2020
0

Ben perso, je ne m'emm.. pas autant, simplement un velcro large sous le boîtier qui intègre un ventilateur que je vais virer au bénéfice de dissipateurs, qui va se fixer sur le même sous la table à cartes, et ça roule...
Un écran 10" qui est amplement suffisant pour OpenCPN, et même quand j'ai besoin d'aller sur le net, surtout météo, vois pas pourquoi je me compliquerais le vie...

21 mar. 202016 juin 2020
0

Hello,

Moi, j'ai fait un boitier sur mesure pour y mettre le Pi, l'alim, un interrupteur.
Pas besoin d'étanchéité pour moi, ça reste sous la TAC.
Avec un écran 13.3" ça fait un traceur excellent.

21 mar. 2020
0

Salut Harry, oui mais toi tu as une imprimante 3D, "môssieur" ! :-)
Tes parois ne sont pas pleines, je suppose, en alvéolé, c'est ça ?
C'est quoi le pavé avec le radiateur, une alim 12>5V ?

21 mar. 202021 mar. 2020
0

Oui, remplissage alvéolé.
Oui, le pavé c'est l'alim, mais je l'ai changé depuis la photo pour un module plus petit, plus performant, et réglable, pour pouvoir mettre un peu plus que 5v (je règle à 5.3v)
La nouvelle alim n'a pas de radiateur, mais c'est inutile, même en utilisation prolongée et boitier fermé, le Pi ne consomme vraiment rien (c'est un 3B+) largement en dessous de la limite de l'alim.
et non, j'ai pas une, mais deux imprimante 3D 😉 j'en ai même fait mon boulot, enfin une partie au moins.

22 mar. 2020
0

Bonjour,
Pourriez-vous détailler un peu plus la liste des composants (liens internet si possible) ?
Merci à vous

22 mar. 2020
0

À qui s'adresse Mendu ??

22 mar. 2020
0

Bonjour PhilGé,
A duduzanzi ou tout autre personne capable de decrire plus précisément cette réalisation.
Merci

22 mar. 2020
0

USB:
www.amazon.fr[...]9ML9ISS

HDMI:
www.amazon.fr[...]9BWDGZS

RPI3B+:
www.cdiscount.com[...]82.html

VENTILATEUR:
fr.aliexpress.com[...]84.html

CLAVIER :
www.amazon.fr[...]=sr_1_7

CLE GPS:
fr.aliexpress.com[...]82.html

La boite de dérivation provient de chez LEROY MERLIN , l'alimentation de chez TOTEM POLE a Saint-Nazaire (44)
La tv a été acheté sur LBC .

22 mar. 202022 mar. 2020
1

Ok.
Pour faire ce genre de montage il y a plein de tutoriels ou de blogs qui en parlent, pas facile de les citer tous, surtout qu'en fonction de ce qu'on veut faire les logiciels changeront mais la base restera.
Un peu de lecture, de bricolage éventuel ou d'achat tout fait pour la boite, les composants et presse-étoupes et la filasse, une recherche en adéquation avec le but recherché et en fonction des cartes et modules utilisés autour du RPi et un peu de jugeote et de bon sens, pour finir éviter d'avoir deux mains gauches... :-)

Mais au final, toi, Mendu, tu devras déterminer ce que tu veux exactement faire et quels sont tes besoins car le Rpi est comme un Lego, la première brique à un assemblage d'autres briques qui permettent de faire quasi tout ce qu'on veut rien qu'à voir tous les modules et applications qui existent (et se branchent) autour de cette carte.

Il suffit d'aller sur le site officiel du Raspberry, français ou anglo-saxon pour comprendre que de l'ordinateur de base à un robot, un serveur, un traceur complet (avec toutes les fonctions d'un traceur à 10 000€ suivant les capteurs disponibles sur le bateau), un système de surveillance vidéo, etc. on peut tout faire.
Si en plus on rajoute des sous-ensembles comme les cartes Arduino ou les "Hat" du système Raspberry, les possibilités sont infinies.
Il faut donc déterminer les besoins au départ, définir les sources d'alimentations, définir les fonctions, puis "piocher" et assembler.

De base, il faut un RPi, une alimentation 12 ou 220V > 5 volts, un clavier, une souris (sans fils pour les deux derniers si possible), un disque dur, une carte SD, un écran basse consommation et les cordons qui vont avec, une boite étanche ou pas.
Ensuite, on ajoute en fonction de ce qu'on veut avoir les modules physiques ou logiciels, et on adapte au RPi.

J'oubliais, il faut faire la chasse au prix le moins cher par rapport à ce qu'on nous propose, et pour ça, le Net, il y a tellement de concurrence que par exemple, le kit proposé par Cdiscount de duduzanzi, je l'ai obtenu pour 70€, le disque dur SSD pour 25€, l'écran pour 70€, etc. Comme il le dit, on peut chercher aussi sur LBC car beaucoup revendent le matériel soit pour passer à "plus mieux", soit parce qu'ils ne voient pas ce qu'on peut faire avec, n'ayant pas bien défini leurs envies et besoins.

22 mar. 2020
0

Merci à tous.
Pour ma part, c'est l'absence d'alimentation 5v qui me posait problème quant à l'utilisation d'un RPi à bord. Sur vos posts vous avez résolu le problème ...

22 mar. 2020
0

Tout a fait d'accord avec toi PhilGé , le kit valait dans les 70 € chez CDISCOUNT lors de mon achat

22 mar. 2020
0

@Mendu, pour alimenter un appareil à une tension plus basse (ou plus haute) que celle dont on dispose, soit on bidouille, donc on adapte une carte dans une boite, soit on achète un adaptateur tout fait qui fera le même travail ou fonction mais en plus cher et pas forcément plus fiable.
Pour les adaptateurs, il y a les magasins spécialisés.
Pour les bidouilles, Passer de 12V vers 5V ou une autre tension mais plus faible que la tension de départ, on appelle ce module un "step-down" ou abaisseur.
A l'inverse, passer d'une tension faible à une tension plus élevée, on appelle ça un "step-up" ou "boost" ou élévateur.

Pour l’exemple, voici un module permettant de passer d'une tension d'alimentation allant de 5 à 40 volts vers une tension allant de 1,2V à 35 volts.
On voit que ce module fait les deux fonctions, abaisser ou monter la tension d'alimentation.

Attention aux performances parfois données par les descriptions, tant en puissance qu'intensité, il vaut mieux tabler sur deux fois moins...
Autre (-s) exemple (-s) :


On voit qu'il y a le choix en fonction du besoin.
Ces modules sont à installer dans une boite, il faut prévoir le refroidissement en fonction de la charge, bien sûr.
