Installer une climatisation dans un voilier

Avec les chaleurs de cette été on viens de franchir le pas on a installé une climatisation réversible .
Elles existent en 2 types 220v ou 12v.
On a opté pour le 220v pour une utilisation au port.

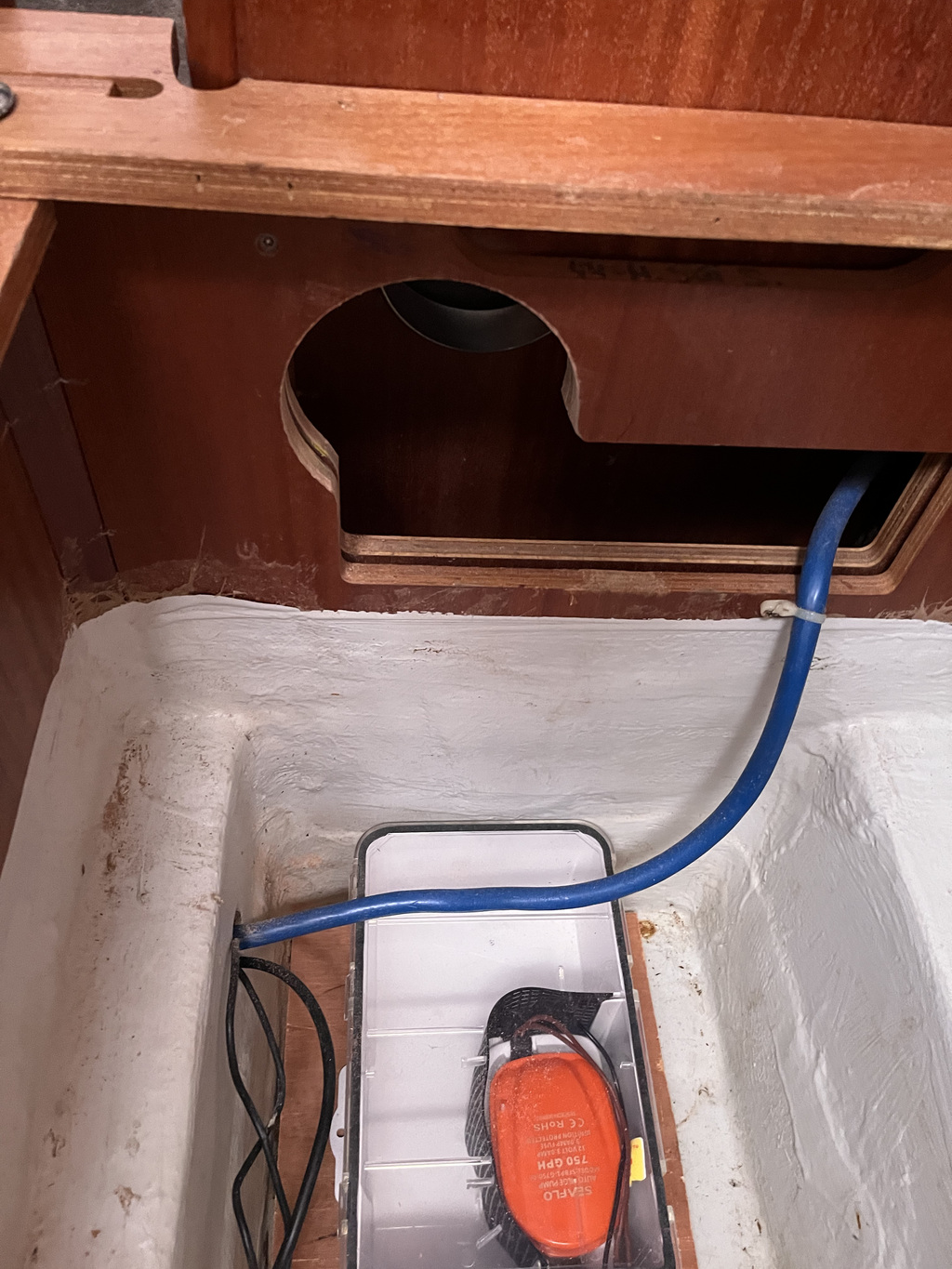

Inutilisable en navigation à cause des eaux de condensât qui sont importantes et le bac de récupération doit être à plat pour une bonne évacuation.Toutes les installations prennent en compte l .instalation dans un bateau à moteur.

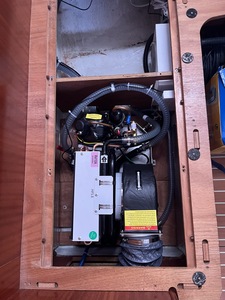

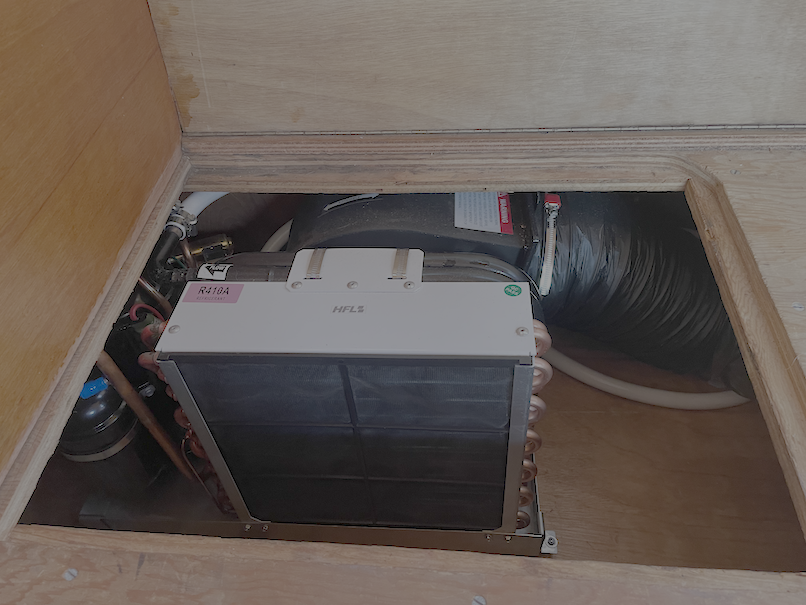

Dans un voilier on ce trouva installer la climatisation dans les coffres du carré et en dessous de la ligne de flottaison.
On ne peu pas non plus réquisitionner les coffres pour passer les gaines de ventilations.
On ne voulez pas sortir le bateau pour la prise d’eau on c est connecté sur la prise d’eau des wc avant.On a percé les trous d’évacuation au dessus de la ligne de flottaison.
On a trouvé un fournisseur en espagne
Budget 2300 euro la clim + les passes coque + filtre +canalisation +câblage. Prévoir 2 jours d installations on passe de 37 ° à 26°
Super
Yves

L'équipage
23 août 2022
23 août 2022

Félicitations !
C'est évident que ça va te changer la vie !
Qu'est ce que c'est ton bateau ?


Fabien83:Un Bavaria d'après les photos. Je reconnais les cloisonnements et les planchers. ·le 23 août 2022 21:46
LeMoko:Bien vu Fabien 👍👍😉 J' imagine la suite !!!!·le 24 août 2022 19:41
23 août 2022

Bonsoir,
ça implique de rester dans le bateau... fermé?
VdB


23 août 2022

Et au niveau du bruit c'est comment ?


23 août 2022

Viens plutôt naviguer en Ecosse, on a rarement eu plus de 15 C extérieur...c est plus frais et plus ecolo ! ;-)


23 août 2022

Ah super, bonne install.

C'est quoi le soucis des eaux de condensat? Il me semble que si le bac de récup est plus bas que le groupe c'est OK même à la gite non?

Tu as le nom du fournisseur pour la clim? J'en cherche justement une, idem 230v et échangeur à eau de mer. Merci!


23 août 2022

bonsoir ,
je vais essayer de répondre à tous , un peu plus d info
voilier-theleme.fr[...]im.html
on a un bavaria 44 en version 3 cabine sde 2003
On vie à bord du voilier l hivers on chauffe et maintenant l été on refroidit
pour ce qui est de la consommation l'hivers pour 1150w on produit 3500w on ne fera plus disjoncter la borne l été pour 980W on à 12000 BPU
pour ce qui est du condensat le bac sous la clim fait 5 cm de haut est le bac 50cmX30cm et ci on l incline ça déborde de fait on ne navigue pas la clim ou chauffage allumé , on a installé un bac de relevage pour les condensats qui sont important

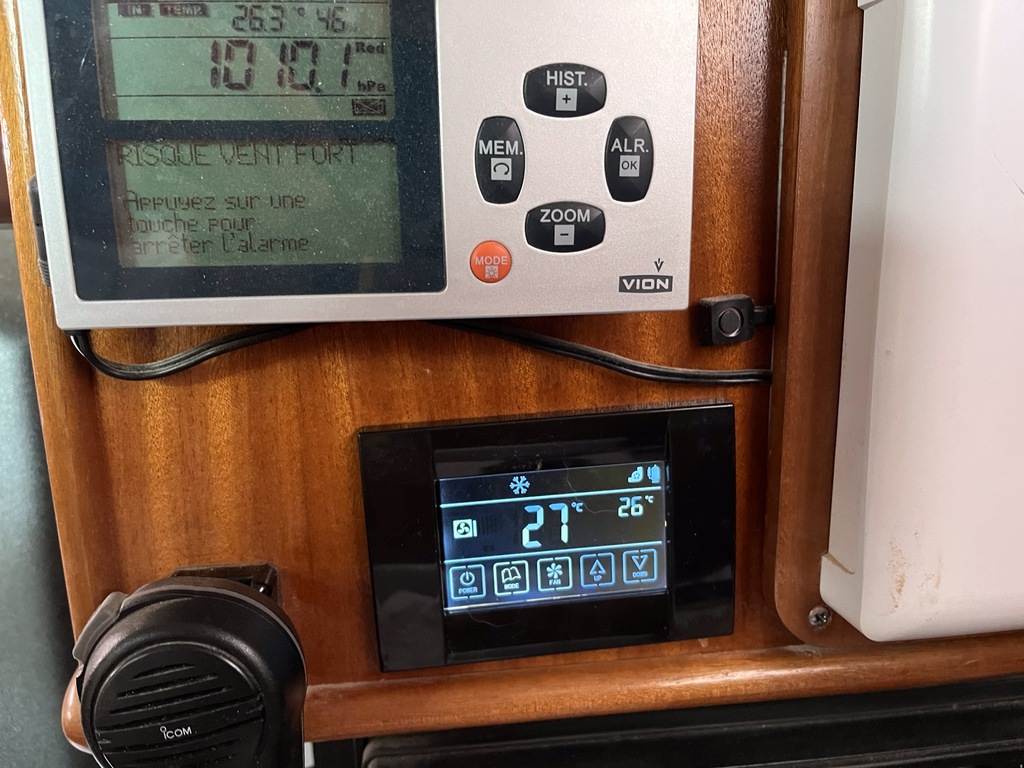

on laisse le bateau ouvert ,aujourd'hui on avez 37 /38 ° et dans le bateau 26°
on a trouvez en espagne la societe Dormaire très efficace
dormaire.com[...]33.html
dormaire@dormaire.com
pour ce qui est du bruit il faut reprogrammer le ventilateur mais c est facile
ça demande un peu de bricolage

le manuel installation



hjw105386:merci pour la réponse très complète!·le 23 août 2022 22:58
LeMoko:Pour les condensats il est possible de mettre une petite pompe de relevage ·le 24 août 2022 19:44
24 août 2022

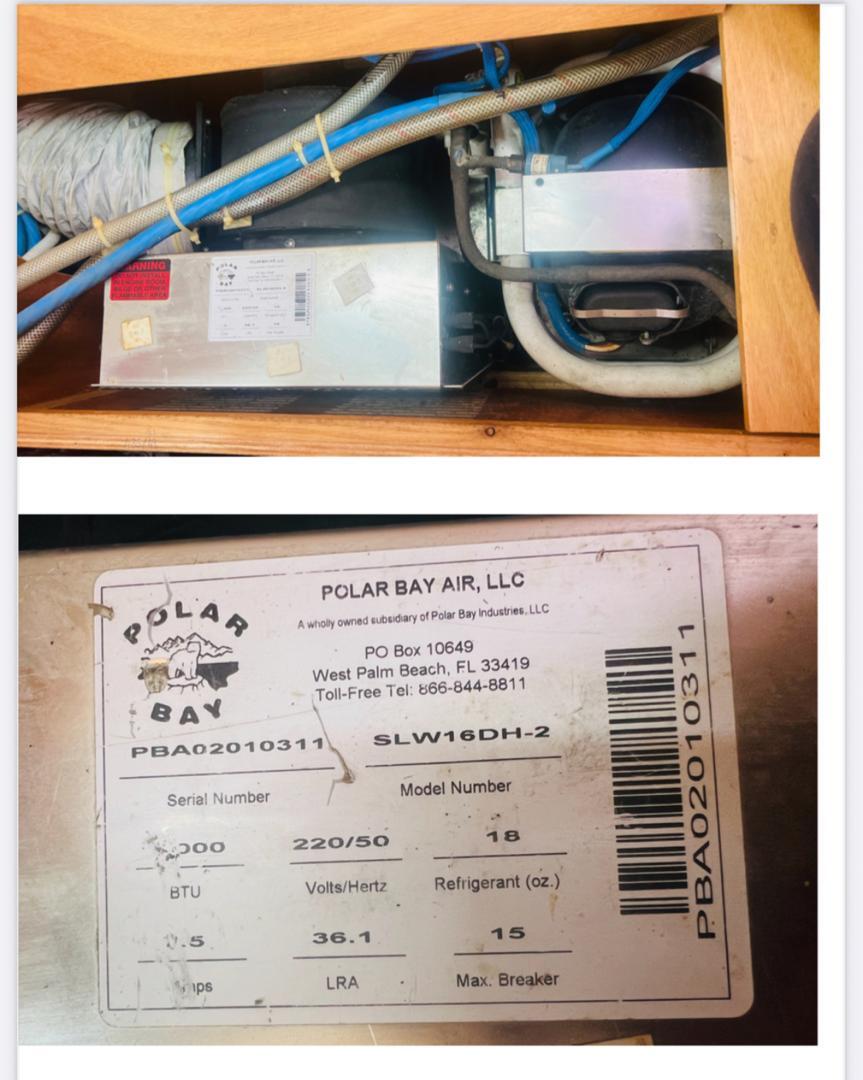

Le précédent propriétaire de notre bateau avait fait également installer une clim, en faisant appel à cette société Dormaire, sans doute car il était espagnol lui aussi.
Nous ne nous en servons cependant quasiment jamais pour plusieurs raisons différentes:
1/ Le bruit est franchement très soutenu, quel que soit le mode de ventilation sélectionné.
2/ La fonction chauffage est très décevante, et ne nous semble pas du tout capable de chauffer correctement notre bateau (41 pieds). En tout cas, pas sans devoir subir une gène sonore sérieuse. Pour cela, nous préférions jusqu'à présent un bain d'huile moderne, et l'hiver prochain, ce sera grâce à un webasto en cours d'installation.
3/ Pour la fonction "clim", c'est plus une question de mode de vie: je ne veux pas m'habituer à ce genre de confort, et préfère apprendre à m'en passer.
Donc pour nous, en attente d'un bilan définitif après deux saisons, mais ce sera très certainement un démontage de l'engin.

Petite question cependant à Maxfun: je suis intrigué par cette phrase ci "pour ce qui est du bruit il faut reprogrammer le ventilateur mais c est facile": peux tu me détailler cela, car si je peux diminuer significativement le bruit généré, je pourrais bien modifier mon utilisation de l'engin (en hiver tout du moins).
*
NB: j'ajoute pour l'avoir testé, que le SAV contacté par Whatsapp s'est montré particulièrement réactif, attentif, et efficace!


Maxfun:bonjour, avez-vous pu reprogrammer la ventilation de la climatisation?·le 31 août 2022 12:53
24 août 2022

Sur un bateau pas isolé la clim va tourner à fond! Si tous les bateaux s'équipent faudra pas s'étonner que le prix des emplacements de port flambent! En Bretagne les températures ont dépassé les 35 degrés à certaines périodes, mais sur l'eau c'est toujours plus supportable qu'à terre ou le béton est roi!


Cédric 1983:une clim pour un 12m c'est 1000W de conso grand max!en mode chauffage c'est aussi 1000W maxi, pour 3000W de rendement, alors qu'en chauffage soufflant c'est 3000W pour 3000W ...Bref, si le bateau est un minimum isolé et les hublot au soleil occulté c'est pas si dramatique!·le 24 août 2022 10:48
Alcove:Ah, après l'écolo bobo qui veut interdire les piscines, on voudrait interdire les clims ? :pMéfiez vous : un jour quelqu'un interdira les bateaux en Bretagne !·le 24 août 2022 11:02
ANFROIS56:Je ne suis pas écolo du tout, simplement j'essaie de respecter mon entourage et la planète sur laquelle je suis. J'observe avec inquiétude cette surconsommation de w en clim, en engins électriques en tout genre et il ne faut pas pleurer quand le climat part en sucette ! Ne pas supporter 35 degrés pendant quelques journées est aberrant ! Sinon au mouillage il fait bon et on ne dérange pas les voisins avec le bruit de la clim !·le 24 août 2022 13:54
Rigil:En Bretagne où l'eau au contact de la coque est entre 15 et 20 ° max, je comprends cette réflexion.En revanche quand l'eau approche les 30 ° (c'etait le cas avant-hier au Ricanto avec un air a 35 ° permanent) il n'y a plus de froid en mer ou au port.(Ceci dit, je n'ai pas de clim non plus...)·le 24 août 2022 20:14
24 août 2022

Bonjour,
Je suppose que c'est vous qui avez fait l'installation ?
Le kit est il complet et facile à monter ?

J'envisage aussi d'équiper mon rafiot, et j'ai consulté Webasto pour un système blue cool, l'appareil vaut dans les 2000€ mais le concessionnaire m'a demandé plus de 3000€ pour le monter ! Ça m'a refroidi...


Cédric 1983:ca se monte facilement soit même!·le 24 août 2022 10:46
Shari:Cédric, si je peux me permettre, "facilement" ne veut pas dire grand chose, car c'est quand même totalement dépendant des compétences de celui qui s'y colle. Pour monter un webasto sur un 12m, il faut compter entre 20 et 30h de travail, selon le niveau, l'outillage et le bateau. Cela réclame de savoir strater, percer des cloisons, monter une ligne carburant, réaliser des branchements électriques, bref, un peu de tout, mais rien de particulièrement "délicat" ni compliqué dans aucun de ces domaines. Mais, "facile", je dirais que ça dépend pour qui. Pour une clim, il faut de plus savoir installer un passe -coque, ce qui n'est pas forcément à la portée du premier venu. Ou avoir la possibilité, comme Maxfun de faire une dérivation sur circuit existant. ·le 24 août 2022 11:02
Cédric 1983:un passe coque c'est 20 min et tu as raison cela peut être délégué pour se couvrir vs assurances, mais c'est facile de mettre une passe coque ... un gamin de 5 ans est capable de comprendre le principe!poser un webasto c'est chiant, faut réfléchir ou l'on passe, faut se contorsionner, faut prendre son temps ... mais je regrette c'est facile!!! c'est du mécano niveau 12 ans ... la ligne de carburant c'est ultra simple aussi ... un tuyau et 2 serflex!bref, une clim, c'est pas compliqué, et j'en pose assez pour pouvoir le dire et l'affirmer!Un réglage de mat est plis compliqué pour moi, de même que la stratification, dans le sens ou il y a un grand risque de faire mal avec des conséquences facheuses!Avoir un bateau c'est aussi être dégourdi de ses 10 doigts, celui qui est un peu empoté, je donne pas cher de sa vie au large sur une traversée hauturière!·le 24 août 2022 11:58
Shari:Cédric, je te rejoins sur au moins deux points: le premier est qu'il faut apprendre à se dégourdir les doigts, et le deuxième, c'est qu'il n'y a rien de particulièrement "compliqué". Cependant, changer un passe coque, ça peut faire peur, et installer un webasto, ça peut assez facilement être "chiant". Alors, facile, peut-être mais véritablement pénible, certainement. Juste un bémol: pour l'arrivée carburant, à moins d'utiliser un réservoir auxiliaire, il faut faire un piquage dans le réservoir principal, ou installer une dérivation sur le circuit. Là encore, rien d'insurmontable, mais c'est toujours pareil, tant que tu n'as pas fait, tu peux raisonnablement t'inquiéter de savoir ce qu'il convient de faire. ·le 24 août 2022 12:37
magari:Toujours aussi aimable le 1983 💩💩💩·le 24 août 2022 13:37
H6684:Chacun ses compétences...S'il y a des spécialistes ici, j'ai une question : mon bateau est équipé d'un chauffage Webasto, donc il y a des gaines pour la circulation d'air, peut on les utiliser pour le groupe froid, ou faut il les changer ?·le 24 août 2022 15:28
Maxfun:Il y plusieurs Problème la taille de la Clim en general 50 x30 x30. Les conduits webasto son souvent en 80 mm voir moins. Pour une clim ćest du du 100 125 ·le 24 août 2022 17:03
H6684:Merci, je vais sur le bateau ce WE, je vérifierai les dimensions des gaines, pour l'installation du groupe il y a de l'espace : c'est un cockpit central avec une quasi salle des machines, et je ne souhaite climatiser que la cabine ar et le carré.·le 24 août 2022 17:45
Cédric 1983:Un Webasto et une clim c’est pas le même circuit, pas le même diamètre, pas le même débit et pas la meme position. De plus une clim produit de la condensation sur des gaines non isolées type Webasto ·le 24 août 2022 19:09
Rigil:Pourquoi faire un passe coque ? On ne peut pas se piquer sur une évacuation d'evier ou une alim de wc par exemple ?·le 24 août 2022 20:16
Maxfun:en réalité l idéal est une prise eau sous le bateau , le fait de prendre l 'eau sur l 'arrivé d eau des toilettes c 'est pour éviter une mise en calle du bateau , par contre l 'eau doit ressortir et la il faut un passe coque au dessus de la ligne de flotaison ,reste les condensats d ou un autre passe coque pour les rejets donc il faut percer deux trous au dessus de la ligne de flotaison a minima et un troisième si on veux une prise d eau sous la coque ·le 24 août 2022 20:29
Maxfun:pour ce qui est du rejet par l 'évacuation de l évier le risque et que l eau remonte dans l 'évier l 'eau de refroidissement circule à 250 GPH pour une clim a 12000 dpu il faut lire Galon par heure soit 1140 litres par heure donc je ne veux pas tenter que l 'évier refoule pour celle a 16000 bpu on est à 650GPH soit 3000 LPH et le voir déborder dans le bateau je préfère éviter c 'est pour cela que les bateaux ou la clim marche il y a un jet d 'eau qui coule et fait du bruit il est conseillé de pas dépasser 15 cm au dessus du niveau de l 'eau par contre il faut mettre une vanne car les voiliers ont tendance a giter en navigation ·le 24 août 2022 20:43
H6684:Toujours pour mon soucis de gaines, si je prend l'affaire à l'envers: j'enlève les gaines du chauffage et je les remplace par celles de la clim, comment va fonctionner le Webasto?J'ai vraiment pas envie d'un double reseau à bord ...·le 24 août 2022 22:01
Maxfun:c est deux système différent les clim actuels sont en general réversible si on sort les gaines on sort aussi le webasto les gaines webasto son souvent en carton et de petite taille .il faut passer sur des gaines plus grosses en alu et de préférence isole sa évite la condensation sur le conduit sa concerne aussi les bouches de chauffages donc la réponse sans gaine webasto pas de webasto la ce sera consommation d 'electrecite et pas de chauffage quand on navigue contrairement au webasto qui n 'est pas influencé par la gite du voilier .au dela de ces explications la zone de navigation est important je suis en mediterannée on est plus souvent avec de forte température si on est en bretagne les jours de forte température sont plus faible et si on veux naviguer l hivers le chauffage est plus interessant sachant que l on pourra laisser tourner le chauffage donc l 'été un bon ventilateur peu etre suffisant donc plusieurs paramètres a rentrer dans la réflexion·le 25 août 2022 08:39
24 août 2022

Et il faut préciser que les Bavaria sont pas mal isolés car la coque est en sandwich mousse epoxy


Cédric 1983:+1 c'est vrai. et le peu d'ouvrants/plexi rend la clim assez efficace sur ces bateaux.·le 24 août 2022 12:14
LeMoko:Le peu d'ouvrants cela dépend des époques, exemple une version 2000 tous sont ouvrant.·le 24 août 2022 19:51
Cédric 1983:Peu de surface vitrée :)Regarde vs un Dufour récent, y’a pas photo·le 24 août 2022 19:53
24 août 2022

bonjour,
pour ce qui est de la clim le prix est pour la clim . obligatoire la pompe de circulation avec Dormaire elle a été gratuite il faut en plus câble 3X2.5 6m -un disjoncteur 10a gaine de chauffage en 125 pour une clim 12000BTU -bouche de sortie - un boitier de refoulement pour les eau de condensat- 2 passes coques au dessus de la flottaison un filtre a eau de mer _ un T pour la prise d 'eau sur les Wc -6 raccord 1/2 vers tuyaux 16mm - une dizaine de collier,
une vanne avec purgeur. et une dizaine de mètre de tube annelée en 16mm
la clim 12000 bpu 2090 euro avec la pompe avec les accessoires 2300 euro donc un peu plus de 200 euro d'accessoire .
le plus délicat est de percer les trous au dessus de la ligne de flottaison
dans l outillage une cloche de 127mm le reste clef plate de grande taille pour les raccord laiton je monte les passe coque et les vannes avec de la filasse ça résiste très bien et es démontable tournevis , collier pour attacher les fils il faut prévoir de rallonger le câble de la pompe d'ou un bout de câble en 2x1.5
en faisant attention c'est assez facile, il faut juste réfléchir a l implantation avant l installation pour ma part j avais imaginer remonter la bouche d air sous les placards mais ça remplissait les coffres de gaine de chauffage et oblige un déplacement du resseau electrique de fait j ai changé l 'implantation la seule limite ci je doit intervenir sur la pompe de refoulement l faut sortir la clim

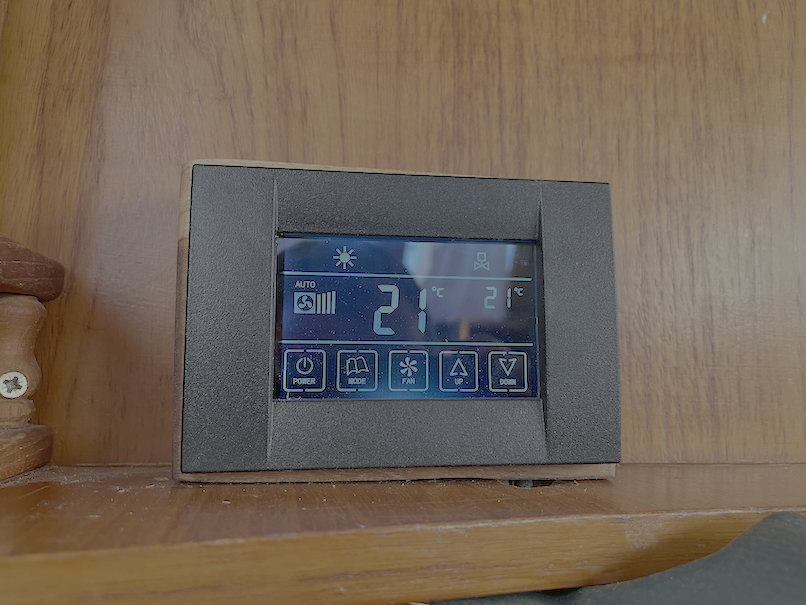

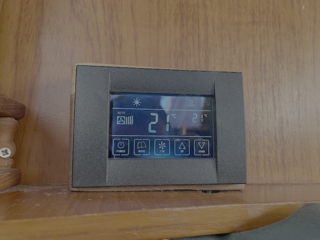

pour ce qui est du réglage des ventilateurs , je l ai fait également sur la clim de mon voisin de quai c 'est indique dans la notice .
le code pour faire les modifications 8699

appuyer 5s sur mode et ventilation il apparaît un 8
avec les touche + et - aller sur 8
touche marche arrêt aller sur 6
touche marche arrêt aller sur 9
touche marche arrêt aller sur 9

l afficheur renvoi un 8

avec la touche mode aller sur D5 si réglage usine il apparait 45
avec + et - régler sur 30
touche mode D6 régler sur 40
touche mode D7 régler sur 50
touche mode D8 régler sur 60
touche mode D9 régler sur 80
laisser DA sur 5
appuyer simultanément sur mode et ventilation
si vous tardez trop dans les réglages et que l 'afficheur revient sur l affichage les réglages ne sont pas pris en compte
mais franchement il faut le faire car la différence de bruit est énorme
la condition c 'est le mot de passe qui pour moi est 8699 c 'est indiquez dans la doc
pour ce qui est de la consommation electrique l hivers on a 2 chauffages allumés de 1500W on devrais baisser la consommation et faire marcher la plaque chauffante ou la cafetière sans faire sauter le disjoncteur
oui c 'est moi qui est fait l 'installation pour ce qui ont un peu peur il a surement sur les bateaux voisins des compétences, bien utile pour monter en haut du mat par exemple.



Shari:Merci pour ces précisions, Maxfun! ·le 24 août 2022 12:37
24 août 2022

pour continuer dans les infos j ai telecharge SOUND METER sur l iPhone
sa donne ventilateur division 1sur 30 20 db a 1M dans le carre 15 db dans la chambre
division 2sur 40 25 db 20 db
division 3sur 50 30 db 30 db

sachant que le réglage d usine est à 45 au minimum


Maxfun:SAns bruit dans le bateau on a du 8 a 10 DB ·le 24 août 2022 19:42
Maxfun:www.audilo.com[...]ion.png ·le 24 août 2022 19:53
24 août 2022
24 août 2022

on est à Port Leucate et on a eu des températures à plus de 40° ce qui nous a amené a penser à la climatisation avec du 33° dans le bateau et pas de vent.
il nous on livrée en 8 jours et 2 jours d 'installation un jour et demi avant la réception
une demi journée pour la clim mais j avais tout préparé avant .
