Installer soi même des panneaux solaires

Mon but est d'avoir un minimum d'autonomie (en naviguant en Méditerranée) sans chercher à tout prix la performance énergétique.
J'ai l'impression que c'est relativement facile.
Je suis bricoleur du dimanche (mais aussi du samedi) donc quand même pas 2 mains gauches....
J'ai déjà trouvé sur Héo et sur le net pas mal de renseignements généraux.
J'ai le bateau avec une installation électrique en bon état et le portique.
Sur cette base, je pense donc installer:
- les panneaux (à priori fixes)
- une régulation
- un câblage adhoc
- un contrôleur de charge (pour vérifier que ça marche !)
Pour les matériels à choisir, les schémas et conseils de puissance, de détails de pose,etc... je pense m'en tirer avec les infos des fabricants et celles qu'on trouve sur le net.
Sans entrer dans les détails techniques, pensez vous donc que ma tâche sera aisée....
Y a-t-il une (ou des) erreur flagrante qui pourrait me faire tout rater?
merci par avance pour vos contributions..

L'équipage
29 déc. 2010
29 déc. 2010
0

pour les panneaux
j'ai trouve chez LSBIO.fr des 50w pas chers et de bonne qualité tu ajoutes un regul MPPT ou steca
et ça devrait le faire
alain

29 déc. 2010
0

LSBIO.FR
C'est pas un marchand de vaisselle ??????

29 déc. 2010
0

effectivement
mais cherche un peu sur le site
alain

02 jan. 2011
0

Je cherche !
Je cherche... mais je ne trouve pas !
Il doit me rester trop de brumes du réveillon !

03 jan. 2011
0

t'es pas tout seul mouzig,
on est au moins deux!

29 déc. 2010
0

j'ai posé les miens cet été
avec les renseignements glanés sur H&H j'ai réussi sans problème majeur. Juste un souci de controleur de batterie mal branché et solutionné par Tilikum. Donc à moins d'inverser les fils, et encore, en achetant les bons connecteurs il ne peut y avoir d'erreur, tu devrais y arriver.

30 déc. 2010
0

controleur mal branche
Peux-tu me rappeller ton probleme de controleur mal branche? J'ai aussi des soucis avec le mien, c'est peut-etre le meme...

29 déc. 2010
-1

Si tu n'as pas deux mains gauches, à moins que tu sois gaucher
...ce n'est pas bien difficile d'installer un panneau solaire, surtout en position fixe.

Prévois un régulateur MPPT, des fils de section suffisante 6 mm² et un fusible entre la batterie et le régulateur.

Au moment des branchements, pour éviter un court-jus, j'avais occulté le panneau, afin qu'il ne débite pas.

Ce site pourra t'aider
www.seatronic.fr[...]40.html

29 déc. 2010
0

pour info ...
va jeter un coup d'oeil chez notre ami Johann:

je prends juste 10% de comm .... :-p

29 déc. 2010
0

assez facile
ne pas oublier le site de Tec-Nautic de notre Heossien NOW .
avec du materiel interressant aussi.

29 déc. 2010
0

Bien sûr Maurice
Voilà le site
tec-nautic.com[...]/
Mon régulateur MPPT, vient de chez eux.

29 déc. 2010
1

J'ai acheté
Un panneau solaire de marque ALDEN chez un marchand de camping car.
Au mois de juin ils font toujours des promos incroyables.
C'est un 100W monocristalin, livré avec boite régulatrice sur laquelle il y a des diodes qui indiquent le niveau de charge, les cosses, le cable electrique (pas suffisamment long entre panneau et boite régulatrice), le tube de SIKA, les cosses.... enfin bref tout complet pour 430€.
Il fonctionne parfaitement et je me dis que compte tenu de la difference de prix ça vaut le coup de faire l'essai.
Absolument enfantin à brancher, deux cosses entrée (+/-) du coté panneau et deux cosses sortie vers batterie (+/-)et .... c'est tout !!
Le plus difficile à mon âge c'est de se tortiller dans les fonds pour faire passer le cablage.

29 déc. 2010
0

Merchi à tous les biloutes...
..pour les infos générales et les sites marchands, en particulier pour les panneaux et qui intéresseront sans doute d'autres que moi.
il parait que les prix chez nos voisins teutons sont intéressants ?
merci pour l'idée d'aller voir chez les camping caristes...

30 déc. 2010
0

je l'ai fait et j'y comprend rien en electricité
suite à des conseil sur héo et stw je suis allé sur le site de rainbow technologie ou j'ai acheté un panneau de 140 w et un régulateur mppt
j'ai acheté cher un gros cable pour avoir le moins de perte possible et ça marche bien.
cet été mon moteur n'as pas tourné pour charger mes batteries AGM neuves.
bon courage

shop.rainbow-techs.com[...]nfo.php

30 déc. 2010
0

Install en fixe pour moins de 350Euro
J'ai une installe en fixe 60W, avec un bête régulateur PWC ça va très bien. Les batteries sont toujours pleines au mouillages, la VMC tourne 24/24 et en été au mouillage je garde le frigo toute la journée. Mon instal www.portanna.org[...]solaire

30 déc. 2010
-1

vu
son emplacement il doit être souvent à l'ombre pourtant?

02 jan. 2011
0

En moyenne je dirais 50% de la valeur nominal
Moi aussi j'étais assez sceptique en le posant sous la baume. Mais au final ca fonctionne plutôt bien. Par temps gris mais lumineux comme on l'a souvent en mer, même avec un trai d'ombre du à la bôme, j'ai 2.5A ce qui me suffit.
Pour une autonomie totale c'est pas suffisant, mais pour un complément comme dans mon cas, c'est largement suffisant, et surtout c'est simple et pas cher.

30 déc. 2010
0

une petite question
Bj,

En théorie un panneau ne peut pas avoir une zone d'ombre qui fait chuter le rendement de façon importante.
Placé comme montré, il a toujours la bome, le hale bas etc....
Je serais curieux de mesurer avec une pince de courant.
Je ferais l' année prochaine un essai sur mon portique, j'ai 2 panneaux solaire et je vais passer une gaffe par exemple sur un deux et voir les chutes de courants.
a+

Joêl

30 déc. 2010
0

un panneau
polymorphe ça s'adapte n'importe ou
:-p :-p :-p

30 déc. 201016 juin 2020
0

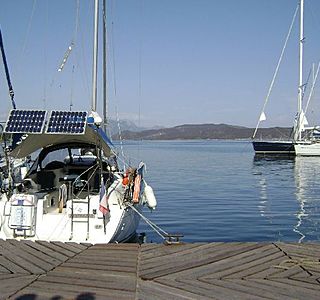

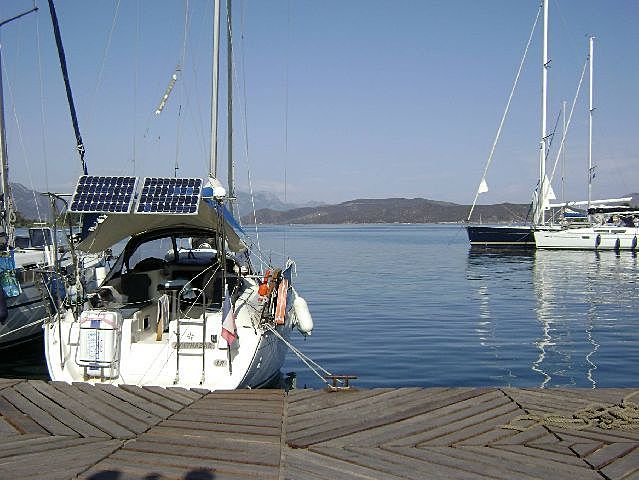

mon installation
orientable sur un axe , 2 fois 45 w ,

30 déc. 2010
0

toutes les questions que je me pose
bien que naviguant dans une région fraiche !
Mon bateau, bien qu'ayant la réputation d'être une caravane flottante (O311), ne marche pas trop mal .

Malheureusement les besoins en électricité n'arrêtent pas d'augmenter !

Donc faut faire kekchose .

Une éolienne ? Ca au moins ça débite . Ca fait du bruit, ça vibre et en dessous de 15 noeuds de vent il en sort pas grand chose .

Un ou des panneaux PV ? Ca c'est bien .Ca fait pas de bruit et ça marche tout seul .

On peut aussi installer un hydrogénérateur ou un alternateur sur la ligne d'arbre . Mais ça ne débite pas au mouillage .

Comment ne pas détruire les performances et/ou l'aspect du bateau ?

Installer un panneau PV dans une des rares zones disponibles du pont ? Il n'y en a qu'une sous la bôme et elle permettra guère d'installer plus que 50W qui, en réalité, ne sont que 25 et qui compte tenu des ombres seront plutôt 10 . Donc moins d'un Ampère pendant quelques heures par jour .

Des panneaux sur un portique ? Pourquoi pas . Horizontaux, ils vont perdre à peu près 50% de leur faible rendement . Quid de l'étanchéité de panneaux qui sont à 99% d'origine chinoise et prévus pour une utilisation terrestre .

Portiques et éoliennes me font le même effet qu'un 4x4 place de la Concorde . C'est sur, ça permet d'affirmer sa virilité surtout quand on en doute .

Alors que nous ne cherchons qu'accroitre la finesse de nos gréements, la puissance de nos voiles, pourquoi s'affubler d'aérofreins aussi efficaces ?

Pour 1m² de surface frontale de (panneaux, portique, éolienne) on va perdre l'équivalent de 5 à 10m² de surface de voile . Ca ne gitera pas moins mais pour sur ça va avancer moins vite .

Quand on avance à 4-5 noeuds de moyenne, en perdre un, c'est soit quelques nuits en mer supplémentaires soit démarrer le moteur plus souvent .

Voilà pourquoi mes frères, je vais pas défigurer mon bateau (déjà assez moche) avec un portique et des excroissances improductives .

Je me penche dès à présent sur l'étude d'un petit groupe électrogène :
- silencieux
- économique
- à démarrage automatique
- efficace (40 à 50 A si nécessaire) .

C'est un petit cheval, même pas la moitié du moteur de l'annexe !

J'use 30l de gasoil par an, je m'autorise 10l de sp98 en plus .

Quant au bilan carbone, par rapport à un panneau solaire, yapafoto .

30 déc. 2010
0

Alien, chacun met sa priorité où il veut.
J'ai peut être tort, mais le bilan carbone ou le 1/2 noeud perdu, ce n'est pas trop mon problème.
Par contre, être tranquille au mouillage plusieurs jours sans bruit de moteur tant pour mon équipée que pour mes voisins, et avec le rosé bien frais quand même, ça me botte assez....
Quant à ma virilité, je ne vois pas le rapport mais elle va bien merci...
mais encore une fois, chacun voit midi à's'porte.

30 déc. 2010
0

pas d'inquétude
pour ta virilité ! Tu peut l'utiliser comme tu veut ou comme tu peut .

J'ai simplement expliqué mes êtats d'âme .
J'ai pas envie de transformer mon bateau en arbre de noël pour un profit bien maigre .

Chez moi, le rosé on appelle ça du gris, c'est du Chardonnay et ça ne donne pas mal à la tête .
On le sert à la température de la cave .

Quand je parle de groupe silencieux, ça veut dire que ça ne fait pas de bruit .

Pas plus qu'un pêt malodorant .

Faut être capable d'imaginer !

31 déc. 2010
0

l'installation
d'un portique et de 2 panneaux solaire non pratiquement pas modifié les performances de mon bateau , ce que tu perds d'un coté tu le gagne de l'autre .........

31 déc. 2010
0

as tu pensé
à l'installation des panneaux solaires sur les filieres?

C'est pratique, les panneaux sont orientables et tu peux les enlever facilement lors de ton absence pour éviter la fauche.

31 déc. 2010
0

Panneaux solaires orientables
bonjour,
la solution ne serait elle pas de monter les panneaux ( de petites dimensions) sur un systeme orientable (manuellement et/ou automatique a l'aide de micro moteur ou de petits verins) afin de compenser leur petite taille par un ensoleillement maximum ??
Mon bateau de 10M et de plus en bois de 1962 ne supportant pas des panneaux solaires de grandes dimensions , question de look et de place
merci de votre retour

31 déc. 2010
0

J'ai été assez séduit
par la solution mise en place par notre ami Pierre (Z), dans les froidures humides du grand Est en ce moment, donc je n'ai pas de tofs. Il a installé sur son Sun-Fizz un simple matereau sur son balcon arrière avec un petit panneau orientable de 40 W. Se monte et se démonte en un tour de main, c'est solide, esthétique et pas cher.

RV

31 déc. 2010
0

l'orientation
comme le prenom de l'etoile polaire est eleonore
et que celui qui a le sudoku à le nord en face

l'orientation des panneaux est source de polemiques .
la terre tourne,le vent tourne,le bato tourne sur son ancre en realité le panneau n'est jamais bien orienté donc on finit par le mettre à plat et en moyenne c'est ce qu'il y a de mieux .
et surtout c'est beaucoup plus facile à installer
alain:mdr:

31 déc. 2010
0

D'accord avec toi, Alain, pour le fixe
L'orientable est théoriquement plus performant (~20%), mais à condition de le régler en permanence.
[www.seatronic.fr[...]/.. .]
C'est possible quand on est à bord, mais pas lorsque le bateau est seul au mouillage.

Voir aussi ce fil
www.hisse-et-oh.com[...]dex.php

02 jan. 2011
0

pile
Bonjour,
Et la pile à combustible, personne m'en parle et pourtant les prix baisses.
Qu'en pensez vous ??
Mais moi je suis nul en electricité.
Salut à tous
Jacques

02 jan. 2011
0

hum
bonsoir
le titre du post demande comment installer des panneaux photovoltaiques,
c'est peut-être la raison pour laquelle personne ne parle de pile à combustible...... ;-)

02 jan. 2011
0

la pile à combustible
le probleme c'est le stockage du carburant et son prix .
alain

02 jan. 2011
0

et ...
la durée de vie, très limitée ...

02 sept. 2017
0

Bonjour à tous,
Je prévois d'installer 2 panneaux monocristallins de 100 W (sur portique) pour alimenter mon parc de batteries de servitude.
Bien sûr, le montage comprend : les panneaux (en parallèle) / un régulateur MPPT / Les batteries.
Questions :
- Un régulateur MPPT dispense-t-il d'une diode anti-retour ? Sinon, celle-ci doit elle être placée entre les panneaux et le régulateur, ou entre le régulateur et les batteries ?
- Un fusible semble nécessaire : je suppose qu'il doit être placé entre les batterie et le régulateur ? (quelle intensité ?)
- Faut-il prévoir un coupe-circuit ? Si oui, comme les régulateurs n'aiment pas recevoir du courant quand les batteries ne sont pas branchées (!), sans doute faut-il le placer entre panneaux et régulateur ? Ou bien ça ne sert à rien ?
- Est-il utile de monter un tableau de contrôle ou un ampèremètre ?
Il est possible qu'il y ait des choses inutiles dans mon schéma : beaucoup de mes amis s'en tiennent à panneau(x) + régulateur sans problèmes ...
Merci pour tous les renseignements et bonnes nav's
Patrick

03 sept. 201703 sept. 2017
0

Hello
.
- Un régulateur MPPT dispense-t-il d'une diode anti-retour ?
"Tous les régulateurs font office de diode et empêche le retour du courant de nuit, no problème de ce côté-là".
.
- Un fusible semble nécessaire : je suppose qu'il doit être placé entre les batterie et le régulateur ? (quelle intensité ?)
"Il sera là pour protéger la ligne donc calibrer en fonction du câble et placé près de la batterie. Note que s’il y avait plus de trois panneaux en parallèle, il serait recommandé de mettre aussi un fusible (calibré en conséquence) sur la ligne individuelle de chaque panneau arrivant au régulateur".
.
- Faut-il prévoir un coupe-circuit ?
"Aux choix, plus c’est simple mieux ça fonctionne…..spécialement avec le solair."
.
- Est-il utile de monter un tableau de contrôle ou un ampèremètre ?
"Il est toujours intéressant de savoir où en sont les batteries, un gestionnaire de batteries est souvent le bien venu".

03 sept. 2017
0

Merci Elect. Il me semblait bien que le régulateur faisait anti-retour, je suis donc rassuré sur ce point.
Pour le fusible, il faut sans doute prévoir un ampérage au moins égal au débit maximum (théorique) des panneaux ?
Effectivement, un coupe circuit complique inutilement les choses. En revanche, ne serait-il pas judicieux de monter, à la place d'un simple passe-coque pour le fil, une prise de pont étanche ? Cela permettrait le démontage facile du ou des panneaux sans toucher aux connexions à leur niveau. Je n'ai vu cela évoqué nulle part : y a-t-il un inconvénient ?
Mon tableau électrique comporte deux voltmètres permettant de connaître l'état de charge des batteries (moteur et servitudes) : cela peut-il être considéré comme un gestionnaire de batteries ?
Il ne reste plus qu'à se mettre au travail pour le montage !... :pouce:

03 sept. 2017
0

il y a déjà les diodes ans le boites de racordement des panneaux .
par contre
il faut brancher en premier le régulateur sur les batteries et ensuite les panneaux ,la plupart des régulateurs n'aiment pas débiter dans le vide .
ou bien faire le raccordement avec des couvertures sur les panneaux
ou la nuit
alain

03 sept. 2017
0

Oui FTC il y a déjà des diodes dans la boîte de raccordement mais ils ont généralement une autre fonction et ne servent que lorsque les panneaux sont branchés en série, ce sont des "by-passe" pour éviter les points chaud.

03 sept. 2017
0

Hello,

Ce modèle est très bien:
fr.aliexpress.com[...]53.html

Il a un afficheur déporté. C'est du made in China, mais une grande marque qui tient parfaitement la route.

Pour compléter ce qui a été très justement dit, essaye de prévoir un système d'orientation. Pas obligatoire mais entre un panneau à plat et un panneau orienté vers le soleil, le matin tu multiplies par 3 la production. C'est pratique le matin pour recharger les batteries le plus tot possible.

Amicalement.
FX

03 sept. 2017
0

J'ai ce modèle, sans l'écran déporté. Il fait son job.
Par contre l'écran incorporé est succinct. Il donne tension et ampère, mais on ne peut pas savoir les Kw donné par le panneau dans la journée.
Il est vendu en France, et je ne suis pas sûre qu'au prix annoncé ce soit l'affaire du siècle.

03 sept. 2017
0

Hello Thorlak,

C'est ce que j'ai trouvé de mieux comme prix.
ailleurs je l'ai vu à 130-150€ sans accessoire.
As tu mieux ? et chez qui ?
tu as raison que l'écran intégré à l'appareil est peu lisible.
Ce modèle est le 30 A avec l'écran déporté qui est génial, lisible, il y a une foule d'info et bien présentées.
Tu peux l'acheter à part ici:
fr.aliexpress.com[...]60.html
Il existe en noir et en blanc.

Amicalement.
FX

03 sept. 2017
0

Bonjour,
Existe t'il des régulateurs MPPT en 5 A.
Le minimum trouvé est 10.
Je veux installer 2 panneaux solaires (50 et 30 W).Peut etre de marque différente (pour des questions de dimensions) donc je pense que je vais faire 2 circuits séparés et il me faudra donc 2 régulateurs (5 A suffit dans chaque cas).
Le fait que la tension de service puisse etre un peu différente entre les 2 panneaux me bloque pour les mettre en parallele.
A moins que vous ayez une solution à ce niveau.

03 sept. 2017
0

Préferez 1 regul plutôt que 2, les MPPT lisent la tension aux bornes de la batteries si vous en mettez 2 celle ci sera faussée. Quand aux tension des panneaux différentes aucun soucis en parallèle c'est le courant qui s'ajoute, ex avec 2 panneaux en parallele dont un ombragé la tension est différente mais ca ne pose pas de problème ;-)

05 sept. 2017
0

Genasun produit des régulateurs solaires MPPT en 4 A (50 Watt) et 5 A (65 Watt)
www.solar-wind.co.uk[...]rs.html

05 sept. 2017
0

Merci pour ce lien.Par contre,j'espère que c'est de bonne cam parce que carrément cher (120 € pour 5 A).

02 oct. 2017
0

la solution est de mettre les 2 panneaux en série.
Un régul MPPT comme le victron par exemple se satisfait de jusqu'à 70V en entrée et- calcule lui meme le courant à fournir aux batteries.
C'est même le seul avantage des MPPT.
Relis la doc de ton MPPT.
Perso j'ai deux panneaux (un 85 et un 110W) de marque et d'age très différents et ça fonctionne très bien!

03 sept. 201703 sept. 2017
0

Merci de ta réponse Le-relou.Il y a des avis contradictoires sur cette question.
En fait dans l'hypothese ou je mettais 2 régulateurs;ce serait aussi 1 régulateur par batterie et non pas les 2 régulateurs sur la meme batterie .Les 2 batteries n'étant pas elles meme en parallele.
J'ai 1 coupleur manuel donc possible de passer de l'une à l'autre.
Si c'est possible je vais aller au plus simple:
les 2 PS en // tout comme les 2 batteries et 1 seul régulateur.

Jérome

03 sept. 2017
0

Pour le MPPT x2 ou la mise en parallele ?
Car pour la mise en parallele je le fait depuis des mois sans problème, ok mon rendement a gravement chuté mais c'est du au cablage rongé par les UV que je vais reprendre quand j'aurai trouvé le câble adapté

03 sept. 201703 sept. 2017
0

OK oui ma question initiale était bien sur la possibilité de mettre en parallele des panneaux de puissance voire marque différente et placés également à des endroits différents sur le bateau.Les 2 étant neufs

04 sept. 2017
0

On peu mettre des panneaux de puissances différentes (bien que ce ne soit pas recommandé) en parallèle à condition que le Vmp (Volt Maximum Power) des panneaux soient très proche…un des problème à relever c’est qu’ils ne vieilliront probablement pas de la même façon…..

04 sept. 2017
0

Je te remercie de ton message.C'est finalement ce que je vais faire.

04 sept. 2017
1

bonjour,
je viens d'installer un panneaux solaire de 150 w avec régulateur MPPT ( tés important)

montage en fixe à l'horizontale sur le portique

je peut maintenant dire après la croisière d'été (Bretagne) que cela marche très bien
en effet l’équipement a étaler aussi bien en nav qu'au mouillage et je n’aie pas eu une seul fois à démarrer le moteur pour recharge.

en nav: frigo centrale de nav NKE + pilote hydraulique + zic + ordi + sondeur de pêche+ un petit GPS carto a la barre.

au mouillage en tous 3 semaine aux glénan: frigo+zic+ tele le soir+lumière.

materiel: kit vivtron energy 150w 12 v + regul mppt prix 259€
chez new energie eco

prochaine étape: débarquer le groupe yanmas qui pesè 100 kG et qui me bouffe un coquerons.
cordialement david

04 sept. 2017
0

je précise, le kit étais complet panneau polycristallin, câble entre panneau et régulateurs câble entre régulateurs et batterie cosses comprises. j'ai rajouté en sortie de régulateur un ampérmétres qui me donne 8 A a peut prés de 10h à 17h et en entrée j'ai mi un fusible de 20 A
et j'ai estimer une production journalière de 750 w soit environs 50% de la puissance nominale.
je ne suis pas persuade que j'aurais fourni beaucoup plus avec un système orientable.
par contre beaucoup moins cela est sur avec un régulateur PWM

je n’étais pas persuadé de l' efficacité des panneau en fixe et me voyais mal installer du réglable, le prix m'a décidé a essayer.

l'installation est discrète , mes potes que j'ai rejoint au mouillage ne sen sont pas aperçu tout de suite.

avant au bout de 2 jour j’étais obliger de faire tourner le groupe une fois par jour 1 h 1/2 et même si c'est un groupe marinisé a 6000€ installé par le précédent propriétaire cela occasionnais de la gène.
maintenant c’est réglé définitivement y compris l'entretient du groupe !

05 sept. 2017
0

Bonjour,
je navigue en Manche et suis déçu par la production de mon panneau avec MPPT.
J'effleure la puissance nominale que sous un ciel bleu et panneau parfaitement orienté. Dès qu'un très léger voile blanc passe, donc une bonne à très bonne partie de la journée, je descend à la moitié, voire au 1/3. Sous ciel grisâtre, je n'ai plus que quelques dixièmes, soit de 1,1 à 0,3A pour un 50W, êtes-vous dans le même cas.

05 sept. 2017
0

bonjour, est ce que vous connaissez un régulateur MPPT qui est capable automatiquement de prendre en charge 2 batteries en privilégiant celle de servitude. Chez SVB il y a un modèle "VOTRONIC Régulateur de charge pour énergie solaire MPP 165" qui semble répondre à la question mais annoncé comme MPP et pas MPPT. Je ne sais pas s'il y a une différence et de son coté Victron dans els petits modèles ne semble pas avoir ce type de régulateur. C'est pour l'entretien au mouillage dans la semaine des 2 batteries de bord avec un 100 W de panneau
merci par avance
Patrick

05 sept. 2017
0

il existe une formule pour calculer le puissance de sont panneau:
attention cette formule ne tien pas compte des masque (ombres porte des voiles ou de la baume ou de quoi que ce soit d'autres) ces ombre peuvent diminuer de plus de 50% voir étouffer complétement la fourniture d’énergie.
E=Pe x Cp x Ne

E = puissance en crête
Pe= puissance en crête du panneau (données constructeur)
Ne = pour faire simple entre 6 et 8 h efficace dans une journée l’été et entre 4 et 6 h l'hiver x le coef d'ensoleillement de la région

ont rend compte alors que dans le meilleure des cas un panneau ne peut délivrer que 50% de sa puissance nominale annoncé par le constructeur.

c'est donc a partir de là qu'il faut calculer la puissance de panneau à mettre en œuvre pour arriver a ses fin.
ex: un panneau de 50w de bonne facture ne fournira que 25 w soit 25/12 = 2.08 A en pleine ensoleillement ! pendant 6 a 8 h en été en France soit entre 12.5 et 16.6 A/ jour ou encore entre 150w et 199.20w dans la journée

insuffisant par exemple pour étaler une frigo de 45w qui tourne 4 à 5 h par 24h soit 225w mais suffisant pour un entretient de batteries

c'est a partir de ces calculs que j'ai dimensionné mon installation et dans mon cas cela fonctionne, même si cet été n'a pas été terrible en Bretagne et que le ciel étais souvent voilé mon panneau de 150w à bien étalé, les jour ou le ciel étais voilé en fin de journée vers 23h j'étais juste en batterie c'est tout.
je pence aussi que la réussite vient aussi du choix du régulateur
la plupart des panneau fournissent entre 18 et 21 volts avec un PWM l’écart entre 12 et 21 est perdu soit 9 volts soit presque 45% de perte sur le potentiel du panneau.
avec un MPPT ces 9 volts sont transformé en A et délivrée aux batteries.

02 oct. 2017
0

Bonjour,
Question:quel type de porte fusible (et donc type de fusible) avez vous installé entre le régulateur et la batterie.Quest ce qui est le mieux comme système.
J'ai du gros conducteur (6 mm2),clairement surdimensionné mais qui permet de limiter au max les pertes.
Merci

02 oct. 2017
0

Bonsoir
Je cherche désespérément un connecteur étanche à fixer sur la cloison du cockpit pour y connecter un panneau solaire amovible porte fermée (voilier au mouillage dans la semaine) les seuls que j'ai trouvé sont trop légers pour y souder les 2 câbles de 4 mm2 et des câbles de 2 mm2 entre panneau et régulateur sont peut être sous dimensionnés (3,5 m de long panneau 60 W) qu'en pensez vous ? Merci pour vos conseils

Bonne navigation
Patrick

02 oct. 2017
0

2 tu veux dire 2,5 mm2 sans doute.Suffisant pour l'intensité courant mais tu auras une petite perte de rendement au final par rapport à du cable plus gros.Sinon tu ne veux pas utiliser les connecteurs mc4 c'est ça?

02 oct. 2017
0

Oui excusez l'erreur c'est 2.5 mm2. Je veux avoir une connection propre à pistecet pas 2 prises MC4 qui restent dehors quand le panneau est retiré

02 oct. 201716 juin 2020
0

Les Embases RST à vis acceptent du 4 mm , cf le pdf en pièce jointe


Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

Après la pluie...

  • 4.5 (93)

mars 2021
