Installation Webasto sur DUFOUR 40

Bonjour,

J'ai un webasto tout neuf à installer sur mon Dufour 40.
Je suis dans la phase : "Par où je passe ?"

Il y aurait-il quelqu'un qui aurait déjà un webasto à son bord et qui pourrait m'indiquer par où les gaines et faisceaux sont passés ?

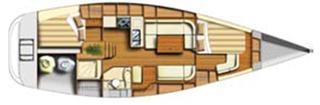

Pour info, je suis en version deux cabines.

Je suis sur Port-Saint-Louis-Du-Rhône si une âme charitable est prête à me donner un coup de main contre un tour en mer après le confinement.

Merci d'avance pour vos aides...

Fabien.

L'équipage
17 nov. 2020
17 nov. 2020
0

Bonjour,
Pour mon 40E, le plan de chauffage est dans le manuel du propriétaire. Si vous en avez besoin, je peux vous l'envoyer par message privé.
Cordialement


Bagbihan:Même s'il doit y avoir pas mal de différence avec un 40 performance, je veux bien.J'ai imaginé un chemin de gaine toute la journée en démontant tout ce que je pouvais. Mais la solution n'est pas encore évidente.J'hésite toujours entre deux passages qui ont tous les deux leur point délicat. Pour l'un s'est la glacière de la cuisine et pour l'autre c'est passer derrière la douche et le WC. Dans les deux cas c'est avancer à l'aveugle.Dur de savoir ce qu'il y a derrière avant de faire des trous...Tout ça pour dire que ça m'intéresse. Voici mon mail :Fabien.bahier.lissieux@gmail.comMerci d'avance.·le 17 nov. 18:03
17 nov. 202017 nov. 2020
0

J'ai un Dufour 40, mais c'est un trois cabine avec un eberspächer
Le chauffage est à l'arrière de la cabine babord avec cheminée à l'arrière babord, prise d'air dans le coffre de cockpit babord (lui même avec prise d'air extérieur). Je n'ai pas tout le cheminement des gaines en tête et je suis bloqué à 160km du bateau mais à part le chauffage de la cabine babord, le cheminement est principalement à tribord pour atteindre la cabine tribord, le cabinet de toilette arrière, le carré sous la banquette tribord, la cabine avant par tribord, avant de repasser babord juste pour le cabinet de toilette avant.


Bagbihan:Merci pour votre réponse. Au niveau de la table à carte et du cabinet de toilette, est-ce que vous savez plus précisément où la gaine passe ? Dessous, derrière ? La gaine est-elle apparente à des moments ou tout le temps caché ?·le 17 nov. 21:26
Fransoi:Les gaines sont visibles dans le placard de la cabine tribord et je pense qu'elles doivent passer entre les parois du cabinet de toilette et la coque. Elles ne sont pas visibles dans le cabinet de toilette et elles réapparaissent dans le coffre sous la banquette tribord du carré. Elles doivent passer le long du siège de table à carte puis le long de la table à carte, plus bas que le tableau électrique, entre les cloisonnements et la coque, sans doute sous les deux rangements de la table à carte. (je ne pourrai hélas vérifier qu'après la fin du confinement :-) ·le 17 nov. 22:05
17 nov. 2020
0

Je vous ai fait partir mon manuel par WeTransfer car le fichier fait 25Mo. Dans mon 40E, la chaudière est installée dans la jupe arrière, accessible depuis la cabine arrière tribord. La pompe est à proximité du réservoir qui est sous la couchette de cette même cabine. La gaine principale part donc entre les 2 cloisons arrières et chemine ensuite comme sur le plan. A priori, l'installateur m'avait indiqué que les réservations étaient faites, il faut juste avoir des mains de fée pour passer à certains endroits. Bon montage !


Bagbihan:Merci, j'ai bien reçu le document. Je vais étudier tout ça.·le 17 nov. 21:24
Bagbihan:Merci, j'ai bien reçu le document. Je vais étudier tout ça.·le 17 nov. 21:24
20 nov. 2020
0

Surtout n'oublie pas de mettre en amont de la pompe un petit préfiltre dédié afin d'éviter son encrassement en cas d'inutilisation prolongée du chauffage. Avec défaillance du système lors du redémarrage. Expérience vécue.

J'ai également un bateau de 40 pieds équipé d'un chauffage Webasto 40. Il existait une perte de chaleur dans la cabine avant induite par la distance de la chaudière. J'ai amélioré la situation en mettant une gaine isolante autour de la conduite d'air chaud qui arrive dans la cabine avant. On trouve des modèles parfaitement adaptés chez SVB. Pour encore améliorer les choses,j'ai mis un vaigrage isolant autour du mat dans le carré, la structure en alu conduisant particulièrement le froid.

Bon courage à toi, et tu pourras ensuite apprécier le petit-déjeuner dans le confort douillet du carré réchauffé. Expérience également vécue il y a deux ans lors d'une croisière en Écosse au printemps, le matin la température extérieure était d'environ 6°.


20 nov. 2020
0

Bonjour,

Vous avez une référence pour le pré-filtre, c'est une bonne idée, comme la gaine isolée d'ailleurs.
Bon apm


20 nov. 2020
0

On trouve le préfiltre sur les sites qui vendent du matériel de chauffage à air pulsé quelle que soit la marque. Et pour les gaines isolantes, c'est SVB Spezialversand.
