Installation mat éolienne

Hello,
alors voici mon soucis : je veux installer une éolienne. J'ai fait faire le mat, j'ai cherché l'endroit le moins génant ou le poser. La seule solution que j'ai trouvé est ce que vous pouvez voir sur la photo.
Le problème est le haubannage. ca foire et tout bien réfléchis c'est complètement logique... J'ai deux haubants + une fixation sur le balcon.
Sauf que le mat n'est pas tenu correctement, le pont travail, ca tire sur les chandeliers...
Au vu de la photo, auriez-vous une idée pour règler ce problème?
Merci beaucoup

L'équipage
28 avr. 2010
28 avr. 2010
0

normal
les haubans sont pratiquement dans le même plan que le mât donc aucun effet.
Si tu peux :
1. fixer le mat sur le fond et non sur le pont, dans ce cas il traverse le pont ce qui contribue grandement à une meilleure tenue
2. écarter les haubans, je ne connais pas lea valeur de l'angle mini, mais si tu envoies un mp à perioh, je pense qu'il pourra peux-être te donner l'info, lien :
www.hisse-et-oh.com[...]lot.php

:-| :-|

28 avr. 2010
0

? ? ?
le diamètre du mât semble un peu faible, non ?

28 avr. 2010
0

Avant d'installer mon portique
j'avais un mat comme le tiens que j'avais fait tenir avec 2 jambes de force en inox.
Je te garanti que ça ne bouge plus apres.

29 avr. 2010
0

en photo avec jambe de force....
les jambes sont en 25mm le mat de mémoire en 47mm il repose sur une platine avec impérativement contreplaque de même que pour les jambes de force, les jambes doivent impérativement être à 90° l'une de l'autre et être fixées avec des vis TRAVERSANTES
mettre de un système qui amortisse les trépidations l'AX 400 repose sur silent bloc

29 avr. 201016 juin 2020
0

excuse pas la bonne...
la voila

28 avr. 2010
0

jambes de force
ok ok ca répond pile poil à ma question! Et y a t-il des angles a respecter pour les jambes de force? Est à la place des haubants aux mêmes points d'ancrages ca le ferait?

29 avr. 201016 juin 2020
0

oublie photo
photo jointe

0

dans l angle
bonjour, peut etre plus dans l angle du balcon avec un haubanage rigide dans les 2 alignements du balcon

28 avr. 2010
0

Sur le fond : coque
Si je traverse le pont, faut que je le fixe sur la coque. Effectivement, cela serait plus solide, mais cela rique t-il pas de tirer sur la structure de la coque?
Pour l'angle, effectivement je peux écarter mais je dois avoir besoin d'un 3eme haubant?
Sinon, j'ai pensé à mettre du tube inox à laplace des haubants, mais cela relgerait-il mon problème?
Merci pour l'info, je vais lui envoyer un message.

Pour le diamètre, c'est du 50, en 4mm. Chez les ship c est du 40, 42 maxi en 2 voir 3mm max.

29 avr. 2010
0

installation du mat eolienne
je suis en train d' installer aussi une éolienne .L' artisan qui confectionne le mat ( mat et deux haubans ) m' a affirmé qu' en faisant reposer le mat sur une plaque large ( à laquelle il est soudé ) et en mettant une contre plaque ( avec un tampon amortisseur ) qu' il n' y aurait pas de problèmes ! il a l' habitude d' en installer .
pour le reste , montage électrique , je suis à la recherche de la bonne solution notamment du positionnement de l' interrupteur ( Baco ?)
si tu as une idée , je suis preneur ;-)

29 avr. 2010
0

waouw
Et bien soit ton artisan ne navigue que sur des lacs soit les mats font 50cms de diametre, car sans aucun haubannage, je te laisse imaginer le bras de levier que fait le mat.
Pour les jambes de force, je les ai placées sous le bout des pales de l éolienne avec une petite marge et sur le pont, à environ une trentaine de degré.

Si tu es en bretagne il me reste les jambes de force, les embouts de tube ainsi que les fixations articulées à l origine faites pour installer un bimini, qui permettent d installer tout ça sur le pont.
C est tres solide mais ce n est pas aussi pratique qu un portique sur lequel tu peux installer panneaux solaires, radar...
La j envoi ce message avec mon telephone mais des que je chope mon ordi, je t envoi une photo de l installation.
Bonne journée

29 avr. 2010
0

au temps pour moi
j'avais lu trop vite.
Désolé. Cela dit j'avais fait de même et la plaque fixée sur le pont faisait 12x10cms mais cela ne m'a pas empeché de mettre 2 jambes de forces à 90° l'une de l'autre.
Elles permettent de retenir le mat dans les 2 senset les vibrations étaient absorbées par des caoutchouc à chaque liaison, ce qui n'empechait pas d'entendre les vibrations de l'éolienne dans la cabine du dessous.
Maintenant avec le portique je dois dire que cela est nettement plus silencieux.

29 avr. 2010
0

jambes de forces et fixations
cela pourait m'intéresser. Comment les jambes de force sont-elles fixés sur le mat? Quelles sont les longueyrs et diamètre?

29 avr. 201016 juin 2020
0

inspiration

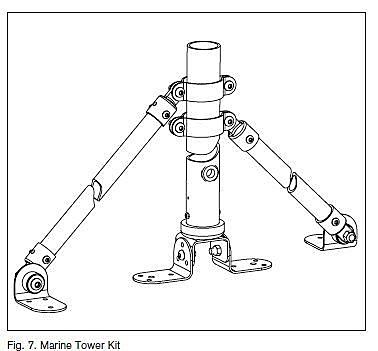

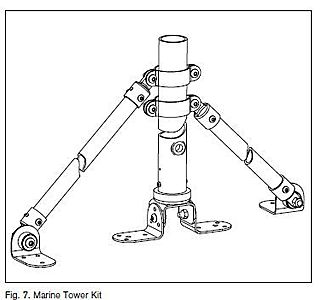

si besoin pour inspiration un schéma du "kit de montage marine" de l'air breeze...

29 avr. 2010
0

je profite de l'occase
suite au vol de mon éolienne , il y a quelques années...j'ai démonté le mat en inox de 6cm de diamètre , 1,80 de haut.c'était un "grosse Rutland"
pas de haubanage , pas de vibrations; si ça intéresse quelqu'un ?? il est dans mon garage ..

15 juil. 2013
0

Heum...
Heu, ...Bonsoir.
Il est très vraisemblablement bien tard, mais je n'ai vu nulle part que quelqu'un ait été intéressé, sur le site...
Et je sais par expérience que les choses peuvent rester très longtemps dans un garage...

En bref :
Le mât est-il toujours dans le garage ?

Bien cordialement
Jean-Pierre

29 avr. 2010
0

Revuha
Avez-vous une jupe à l'arriere du bateau, ou un tableau avec de l'angle ?
C'est une bonne place poir fixer le mat, loin des bouts, ecoutes, tête, main et autre...on le fixe sur une plaque inox + coussin anti vibrassion, une jambe de force horizontale vers le balcon arrière et 2 haubans.
Affaire réglée....
:-D

29 avr. 2010
0

Vibration !
et non pas "vibrassion"...
J'ai honte !
:acheval:

30 avr. 2010
0

impérativement....
à 90° , tu sais quand tu auras des vent de 40Nd et + ou que le bateau se couche! ce qui m'est arrivé plusieurs fois, il vaut mieux que cela tienne très très bien!!!! sinon c'est trop dangereux met le sur la jupe

29 avr. 2010
0

position et jambes de force
Merci beaucoup pour toutes ces infos. en fait, je ne peux pas le mettre à l'angle du balcon car il va géner pour l'ouverture du coffre. La seule solution serait dans ce cas de le fixer sur la jupe. Cela dit, je je pouvais l'éviter ça m'arrangerais car le mat va devenir trop court et la platine serait à refaire.
Est-ce que comme il est positionné sur la photo je peux mettres des jambes de force efficaces? Est-ce qu'elle doivent être impérativement à 90° l'une de l'autre?
Si j'ai pas le choix je ferais modifié le mat...

30 avr. 2010
0

ok
ca marche, merci beaucoup pour toutes ces infos.
A bientot

30 avr. 2010
0

120°
A 120 °, tu veux dire 2 ou 3 jambes de force?
