Installation électrique moteur inboard

Bonjour,
Remplaçant mon moteur yanmar 3GM30 par un 3YM30, je me pose quelques questions de base sur le câblage électrique.
Sur l'ancien :
- fil rouge grosse section entre la batterie (après interrupteur et le démarreur
- fil rouge entre le B+ de l'alternateur et le répartiteur de charge
Sur le schéma électrique du nouveau :
- le B+ de l'alternateur est relié au démarreur. L'installateur ne met que le gros câble entre batterie et démarreur. Est ce à dire que l'alternateur charge à travers ce câble d'alimentation du démarreur. Pour une installation à plusieurs batterie que faut il faire ?:
- enlever le câble entre le B+ de l'alternateur et le démarreur pour le remplacer par un nouveau entre le B+ et lé répartiteur.

Encore plus basique : La terre ?
- y a t'il un boulon spécifique pour la terre ou peut on en choisir un ?
- la tresse de masse que l'on doit installer doit elle rejoindre le - des batteries

Merci pour votre aide. Je peux scanner le schéma électrique.

L'équipage
25 fév. 2008
25 fév. 2008
0

l'alternateur charge bien à travers le cable de démarreur
il suffit de déconnecter au démarreur le câble d'alternateur et le mettre en entrée de répartiteur

pour la masse (il n'y a pas de terre en courant continu sur un bateau) n'importe quel boulon fait l'affaire et cette masse doit bien être reliée au - batterie

elle est au moins équivalente au câble + et doit être noire alors que le câble + doit être rouge

amicalement

10 mar. 2008
0

Masse
Bonjour,
Merci pour les réponses.
Une dernière question sur le -.
Doit on relier le masse du moteur au - des batteries avant ou après le robinet concerné
Autrement dit, quand on ferme les robinets, les batteries doivent elles être complètement isolé ?
Par ailleurs la masse du moteur est relié au lest..
Merci
Amicalement

10 mar. 2008
0

Répartiteur
Si c'est un répartiteur à diodes, il faudra aussi modifier l'alternateur pour remonter la tension.

Un alternateur modifié perd automatiquement sa garantie.

Il serait plus simple de laisser l'alternateur branché comme d'origine sur le B+ du démarreur, et d'installer un coupleur automatique entre la batterie moteur et la servitude.

[color=blue]_/)[/color]

18 mai 2008
0

Problème sur alternateur
Bonjour,
Je reviens sur ce fil car mon alternateur ne charge pas (j'ai enlevé le fil du reliant la sortie de l'alternateur au démarreur et mis un cable de cette sortie vers le réparteur à diode).
Yanmar sans que je leur parle de mes modifs m'ont répondu qu'il ne fallait pas que la sortie aille sur des diodes ou plus exactement que cette sortie devait toujours être alimentée car c'est par cette sortie que l'excitation arrive!!!.
Mettre les 2 cables (démarreur/alternateur et alternateur/répartiteur à diode) n'est pour eux qu'une solution temporaire. Pour charger deux batteries, ils se renseignent mais parlent de "relais".
J'ai trouvé sur des catalogues des "relais séparateurs de batterie" qui en remplacement du répartiteur à diode permettrait de ne pas modifier le branchement moteur ...
Est ce le coupleur automatique dont parle tilikum?
Merci pour vos éclaircissement
Cordialement

18 mai 200816 juin 2020
0

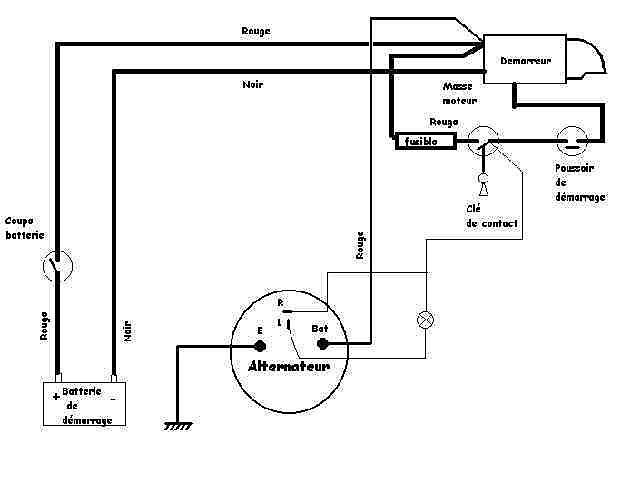

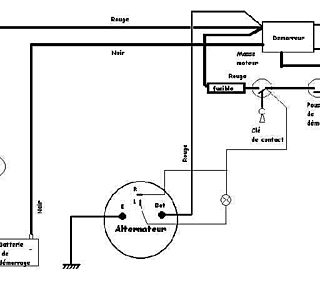

le schéma
auquel je pense avant modif

12 mar. 2008
0

répartiteur
Bonjour,
Qu'appelle t'on un coupleur automatique?
J'ai un répartiteur qui est fait pour un alternateur 60 A et qui dirige vers la batterie moteur ou une des batteries de service (1 ou 2)(la moins chargé) et un coupleur manuel qui permet de sélectionner la batterie de service 1 ou 2.
Effectivement, est il préférable de laisser la connexion alternateur-démarreur et de mettre une liaison démarreur-répartiteur car pour le moment j'ai enlevé la liaison alternateur /démarreur et mis une liaison alternateur/répartiteur.
Merci
Cordialement

18 mai 2008
0

Es tu
sur du branchement de ton répartiteur,une inversion entre entrée et sortie ?
Et de plus je ne comprend pas ton câble alternateur/démarreur le démarreur est certainement alimenter par ailleur cad directement de la batterie!!

18 mai 200816 juin 2020
0

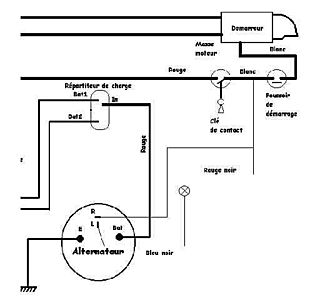

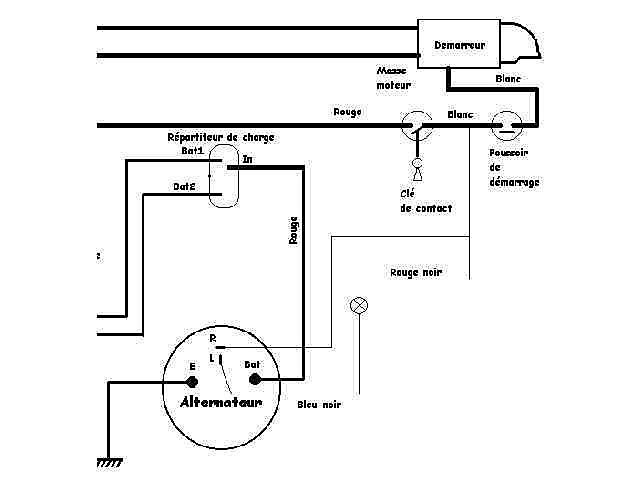

et schéma
après modif

01 sept. 2009
0

MOTEUR YANMAR YS 12
Se serait sympa de me scanner le schéma électrique du branchement du démarreur ,je suis entrain de retaper un kirie avec un yanmar 14 chevaux et quelques problèmes.Merci cordialement
