installation d'un ampére-métre avec shunt

Je voudrai installer un ampére-métre avec shunt aprés mon chargeur de 50A.
J'ai reçu 2 ampére-métres digitaux différents sans notice de montage....
Merci pour votre aide
Kpicri

L'équipage
30 juin 2016
30 juin 2016
0

avec la marque peut être et le modèle !?

un ampèremètre n'est qu'un voltmètre qui mesure une résistance connue !
;-)

30 juin 201630 juin 2016
0

qui mesure la différence de potentiel (tension en volts) aux bornes d'une (faible) résistance (en ohms) à travers laquelle circule un (fort) courant (en ampères).
Le shunt se met en série (on coupe ou débranche) en on insère dans le circuit que l'on veut mesurer.
Pour la partie électronique des appareils que tu présentes, il faudrait en savoir un peu plus

30 juin 2016
0

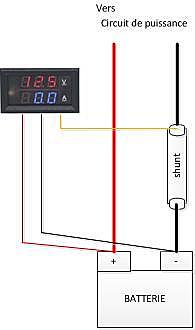

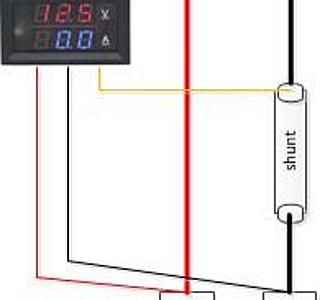

Bonjour, si monté juste après le chargeur, tu ne mesurera que l'intensité de charge. Pour mesurer les intensités de charge & consommation, mettre une borne du shunt sur - batterie, l'autre vers tableau/chargeurs.

fil rouge + batterie
fil noir - shunt coté batterie
fil jaune/vert - shunt coté tableau

Je pense que le modèle a 5 fil, est pour pouvoir l'alimenter de manière isolée.

30 juin 2016
0

Un petit conseil, essaie les avant de les installer... essaie les!
J'en ai acheté des comme ça et.... ben l'ampèremètre ne fonctionnait pas

30 juin 201616 juin 2020
1

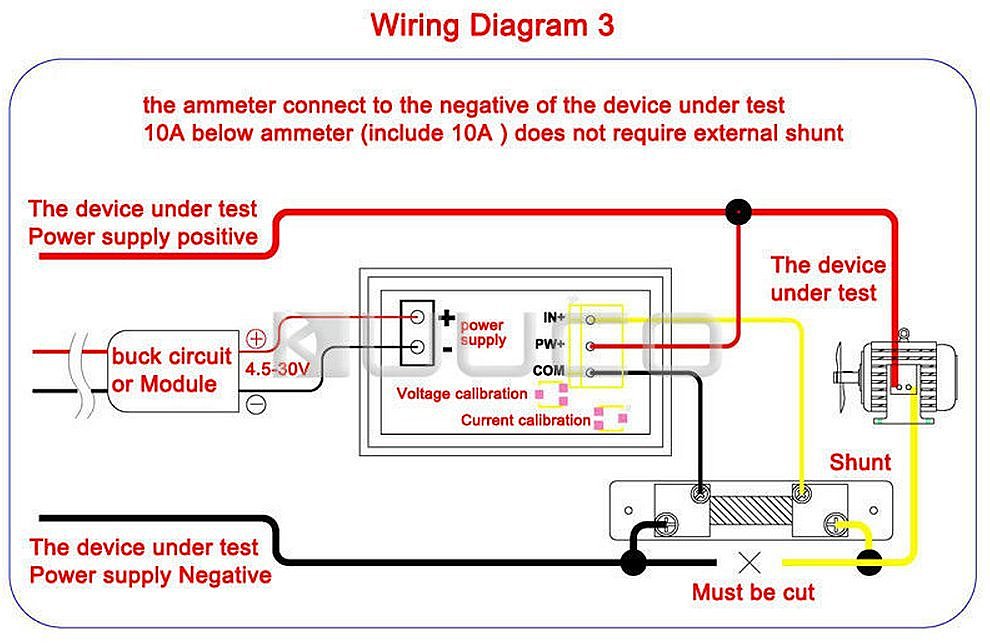

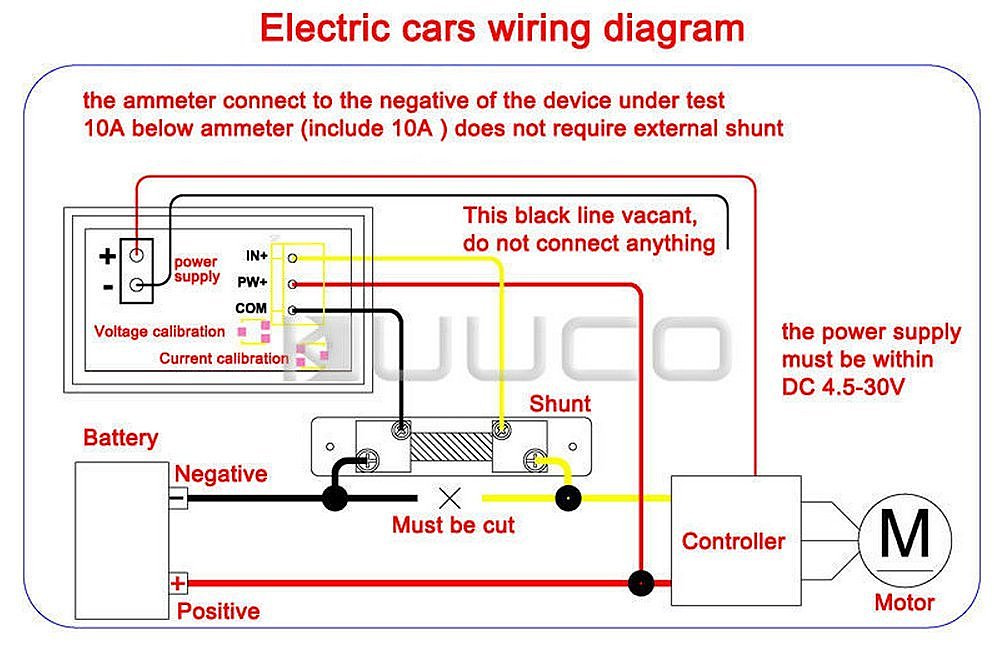

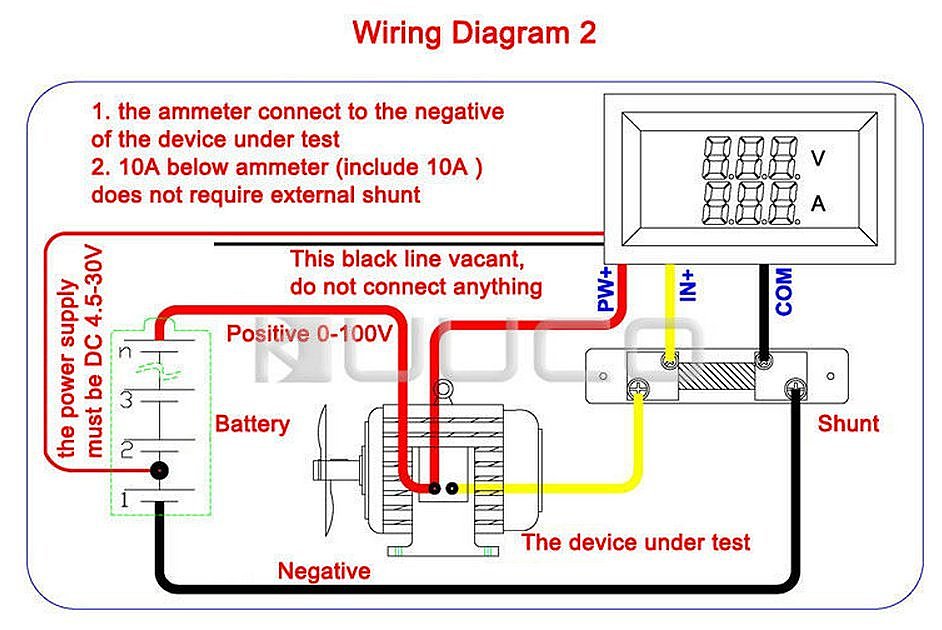

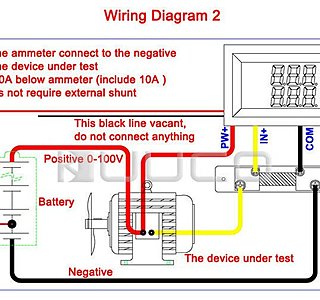

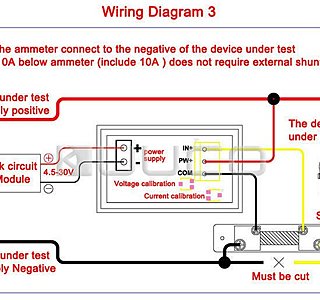

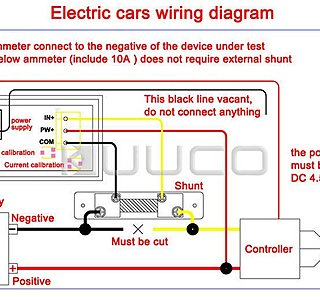

Quelques exemples de câblage.

30 juin 2016
0

merci pour votre réactivité et les dessins. Je vais faire le montage sous peu.
Kpicris

01 juil. 2016
0

sinon beaucoup plus simple au niveau cablage (eh eh!) et permettant quand meme de connaitre plus ou moins l'etat de charge des batteries: le voltmetrea brancher sur prise allume cigare: www.fasttech.com[...]3868802
je l'ai pas encore testé mais pour son prix je ne prend pas trop de risque et ca peut m'eviter d'avoir a allumer la station de nav toutes les fois ou je veux jeter un oeil a la charge batterie
