Installation du guideau sous le pont

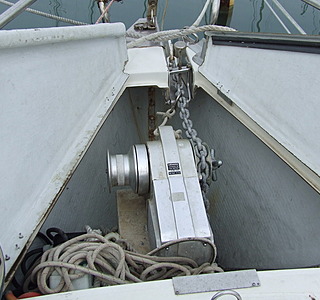

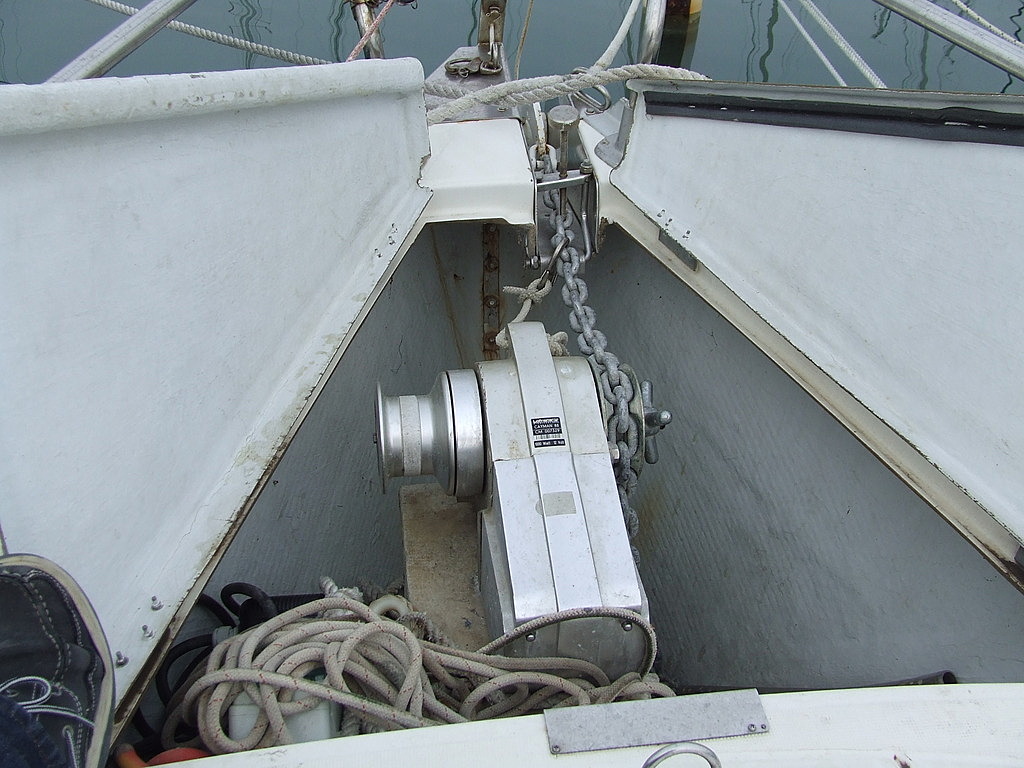

C'est comme ça d'origine sur mon bateau (enfin presque). La baille s'ouvre par deux couvercles et la chaîne va directement du guindeau à la poulie de la ferrure d'étrave.

Je pense qu'il y a plusieurs problèmes sur le montage dessiné
- Quand le guindeau est dans la baille, le couvercle est généralement réhaussé pour englober le haut du barbotin et éviter que la chaîne rague sur le pont. Sinon, si la chaîne saute du guindeau et se déroule complètement lors des manœuvres,, bonjour les dégâts!
- le fait que la chaîne ne fasse pas au moins 1/4 de tour sur le barbotin risque justement fort de faire sauter les maillons des encoches.
- la fixation horizontale par l'arrière du support va faire travailler les boulons à l'arrachement . Mieux vaut avoir une fixation verticale. Et dans le dimensionnement, ne pas oublier que les efforts sont très élevés.

bonjour

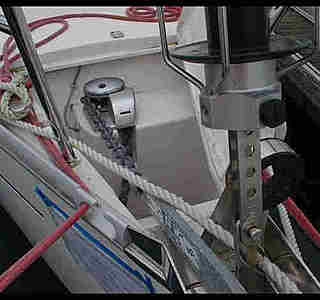

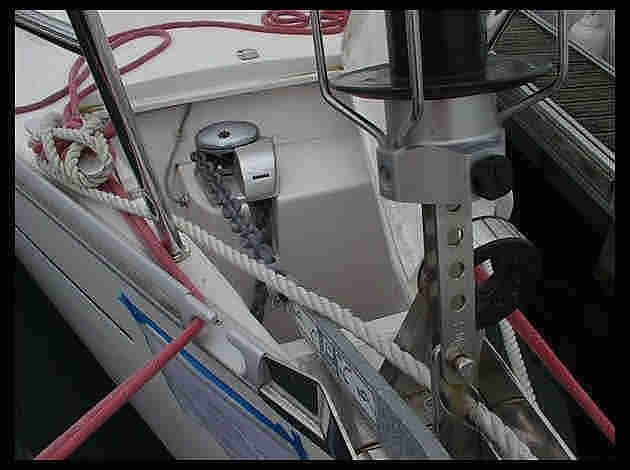

sur certaine unité, comme la mienne Sun Liberty, il y a un passage pour la chaine qui la met à la bonne hauteur.
Gilles
