infiltration d'eau de pluie par le haut de la mèche de safran

Tout dans le titre j'ai enfin identifié une entrée d'eau que je cherchait depuis un moment et maintenant je ne sais pas comment régler ce problème
comment se fait l'étanchéité? je n'ai pas trouvé de schéma de montage, y a t il un joint spi? qui peut m'aider?

L'équipage
28 mar. 2013
28 mar. 2013
0

on doit pouvoir mettre un joint spi pour faire l'étancheité
normalement l'eau rentre entre la mêche et le palier et coule dans le tube de jaumière ,peut être qu'en étanchant la bague vis à vis du pont cela résoudrait le problème

alain

28 mar. 201316 juin 2020
0

Si c'est le même montage que l'Océanis 300, il n'y a pas de tube de jaumière.

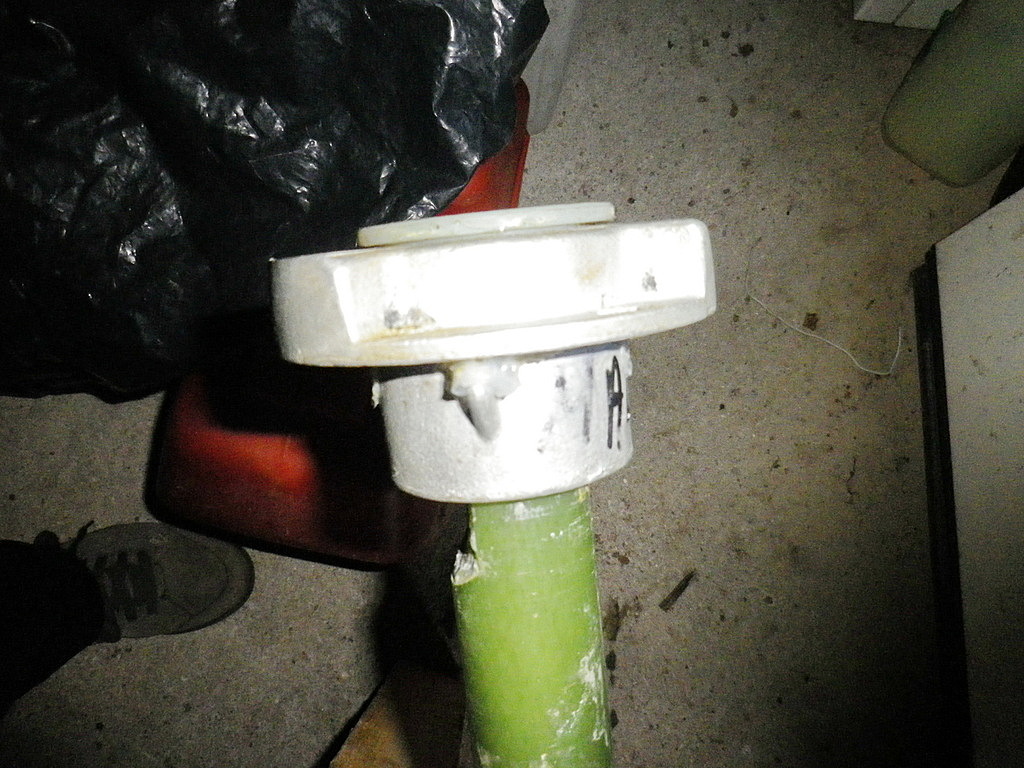

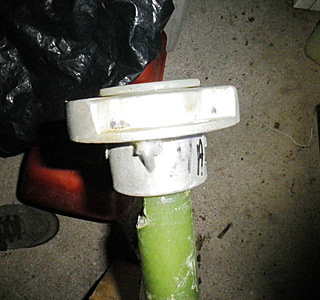

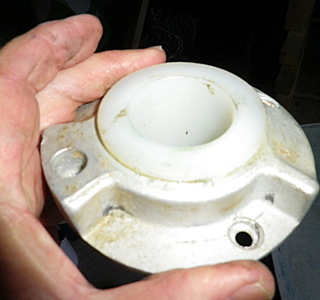

En haut, c'est un palier en alliage d'alu qui est vissé dans le plancher de cockpit. Le mèche de safran (verte) est tenue par un palier en téflon. C'est ce qui fait l'étanchéité.

Sur les photos, c'était le problème inverse, le montage était trop serré et la barre devenue très dure. Il a fallu réaléser la bague en téflon.

Pas encore remonté, peut-être que maintenant, ça fuit. :heu: :oups:

29 mar. 2013
0

merci. le bateau est à flot. Si je démonte pour voir, est ce que mon safran tombe au fond de l'eau? c'est l'impression que j'ai
comment vous faites pour intervenir sur le safran à flot?

29 mar. 201316 juin 2020
0

Sous réserve que ce soit le même montage que l'océanis 300, il faut accéder,par la petite trappe, dans le petit compartiment central au fond de la cabine arrière.
On doit pouvoir bloquer le safran en mettant des colliers autour de la mèche. Mais attention, il est relativement lourd.

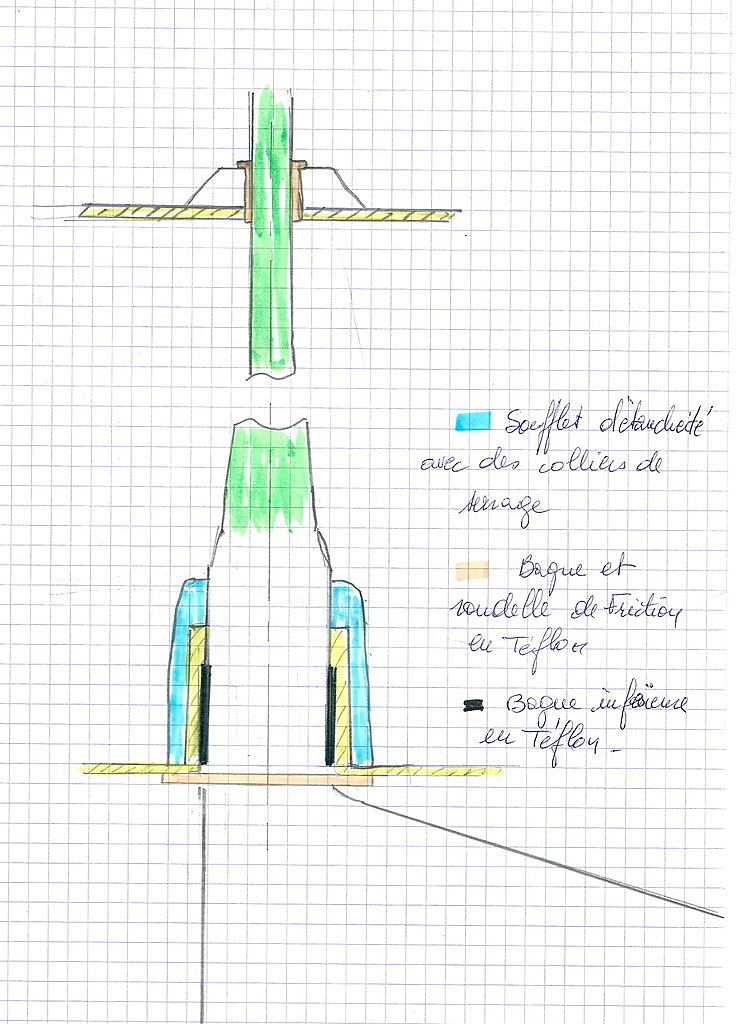

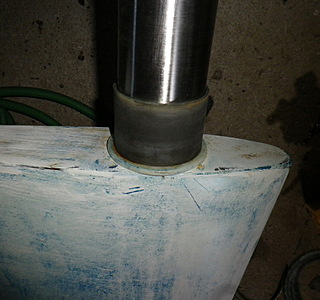

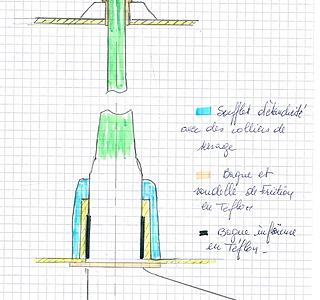

Il y a un tube en strat dans la coque,dans lequel vient la bague manchon (en noir sur le dessin et la photo) Le manchon (en bleu) fait l'étanchéité à l'aide de colliers de serrage.

La mèche de safran (en vert sur le dessin et la photo) est libre entre le fond de cockpit et la coque et on doit pouvoir le retenir par là.

Donc, il faut d'abord aller voir dans ce coffre si c'est le même montage.

J'espère que mon crobard est assez clair.
Bon courage ! :heu: :topla:

29 mar. 2013
0

merci je verrai ça dès que possible.
La bague en haut fait l'étanchéité et la fonction mécanique?

29 mar. 2013
0

Oui la bague du haut a ces 2 fonctions. Nous avons été amenés à démonter l'appareil à gouverner car la barre était devenue très dure et nous avons réalésé la bague de quelques dixièmes.

J'espère que le dispositif est le même sur le 31.7.

Tiens nous au courant :topla: :litjournal:
