Help Sangria électricité Gruissan

Bonjour la communauté, je viens d'acheter un voilier Sangria.
J'aimerais refaire l'électricité car beaucoup de choses cohabitent (du vieux et du récent) et je ne comprends pas tout.
Cela serait donc l'occasion de remettre un peu tout ça aux normes et en même temps de mieux connaitre mon bateau.
Je suis bricoleur mais là cela dépasse mes compétences et surtout je ne sais pas quel matériel choisir.

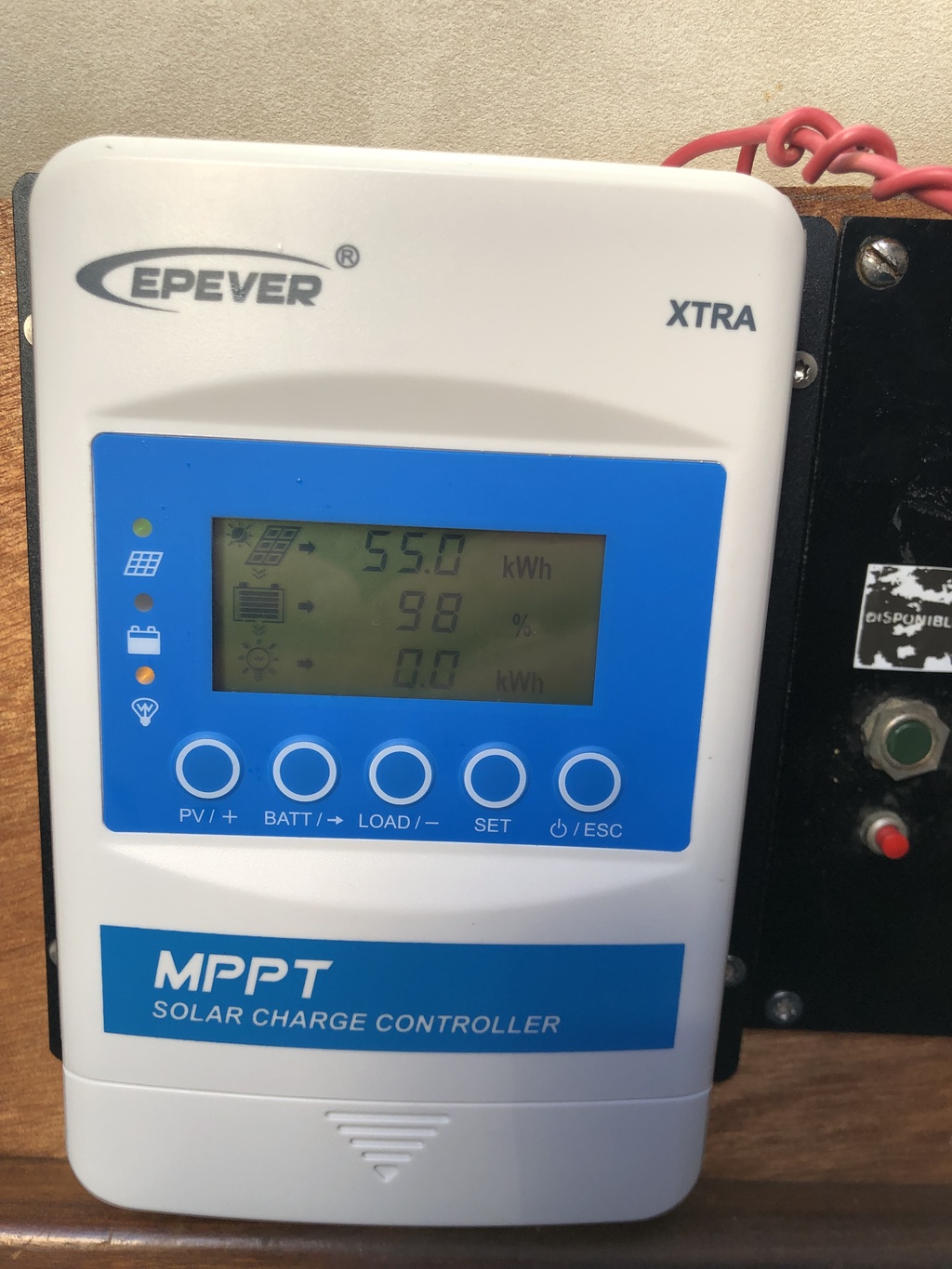

J'ai un panneau solaire, un circuit 220 à quai, une batterie de servitude et une batterie moteur.
J'aimerais surtout enlever tout ce qui ne sert à rien et mettre un peu d'ordre.
Est-ce que quelqu'un qui s'y connait bien en électricité, sur Gruissan ou aux alentours, accepterait de venir me conseiller et m'aider à refaire tout cela?
Je ne veux pas tout virer car cela me coûterait trop cher et surtout je ne veux pas immobiliser le bateau trop longtemps.
Je pourrais rémunérer la personne compétente qui me viendrait en aide. Contactez moi si vous touchez vraiment en électricité s'il vous plait... Si c'est juste pour bidouiller je pense être capable de le faire tout seul :)
On pourrait se voir 2 heures pour évaluer l'ampleur du travail et voir ce qu'il faut acheter et ensuite on pourrait se revoir 2 heures pour vérifier ce que j'ai fait (en amont en suivant les conseils) et éventuellement brancher / connecter les points sur lesquels j'aurais potentiellement des doutes.
Amicalement!
Vincent

L'équipage
#Électricite#Electronique
zzzvinzzzzvinz
01 jan. 2024
Elpeyo, le poisson rougeElpeyo, le poisson rouge
01 jan. 2024

Bonjour, tes photos ne sont pas passées

zzzvinzzzzvinz
01 jan. 2024

Bonsoir, c'est bon j'ai ajouté quelques photos.

TrimaranTrimaran
01 jan. 2024

Si tu veux t'approprier ton bateau, tu fais un schéma de l'installation et mamita, par exemple, te fera un petit topo sur ce qui doit disparaitre et le reste. Ici c'est collaboratif, comme dirait la pub...

zzzvinzzzzvinz
02 jan. 2024

Bonjour, merci pour ta réponse Trimaran.
Je n'ai jamais fait de schéma électrique et il y a des composants je ne sais même pas à quoi ils correspondent... Donc je vais essayer de faire un schéma mais il y aura forcément des erreurs dues à mon manque de compétences dans le domaine.
C'est pour ça que je recherche quelqu'un qui pourrait venir voir sur mon voilier et me conseiller.
C'est collaboratif et ça c'est super mais si je fais déplacer quelqu'un je trouve cela normal de le payer.
Cordialement,

Vincent

Trimaran:Tu fais schéma et tu peux mettre des photos pour expliquer les choses.·le 02 jan. 13:07
zzzvinz:Je vais m'occuper de ça jeudi :). ·le 02 jan. 13:29
Ajouter un commentairePublier
Fred11400Fred11400
02 jan. 2024

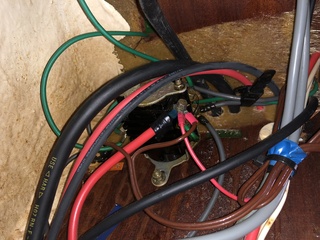

Bonjour. le fil marron sur la 1ere photo doit être remplacé car il propage la flamme.
Vous habitez loin du bateau ?

zzzvinz:Bonjour, non je ne suis pas loin du bateau (50 min). Je comptais y aller jeudi. Je ne sais même pas à quoi correspond ce fil marron. ·le 02 jan. 13:27
Fred11400:Je passe le vendredi 12 a Narbonne, puis le dimanche fin d'aprèm. Dites moi si vous y êtes.·le 03 jan. 10:58
zzzvinz:Bonjour Fred, oui je peux m’arranger pour y être vendredi 12 ou le dimanche vers 16h. Tenez-moi au courant merci beaucoup 😊 ·le 03 jan. 11:39
Fred11400:Vendredi ap serais mieux. Je fait de l'élec toute la journée a narbonne·le 03 jan. 11:56
zzzvinz:Super je vais m’arranger et je vous tiens au courant. Merci·le 03 jan. 12:12
Ajouter un commentairePublier
alboralbor
02 jan. 2024

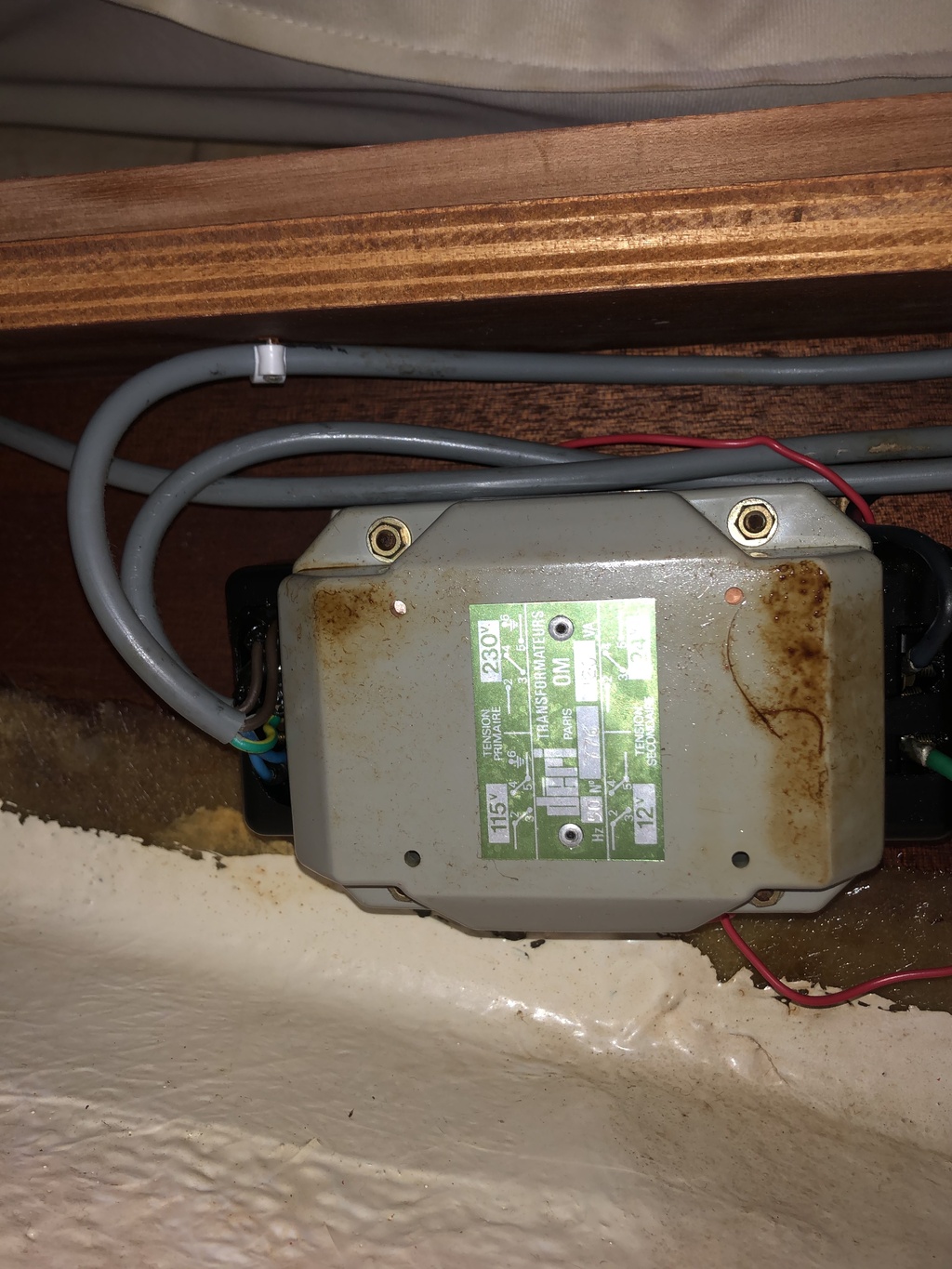

La 4ème photo représente un transformateur 220v/12volts alternatif, je ne vois aucune utilisation de cette tension à bord, tu peux préciser à quoi est relié ce transfo ?

zzzvinz:D'après le vendeur, quand je suis branché au quai, le bateau est alimenté en 12v (je suppose grâce à ce transfo). J'ai aussi une prise en 220 dans la cabine. ·le 02 jan. 13:27
roc:Ben le vendeur, rien qu'à voir l'aspect bricolo des photos, il avait pas peur de foutre le feu...Tu est où ? A sec ?·le 02 jan. 14:44
zzzvinz:Non je suis à l’eau au port.·le 02 jan. 15:26
albor:Attention le 12volts est en alternatif sortie transfo, tu ne peux pas l’utiliser tel quel. Il faut le redresser en courant continu.Demande à Fred de vérifier ce point .·le 03 jan. 12:52
zzzvinz:Ok je lui demanderai. N’est-il pas possible que ce transfo fasse directement du 12v en continu? ·le 03 jan. 13:31
roc:A voir la plaque sur la carcasse, non, c'est juste un transo (pas redresseur). Pour moi, c'est l'une des premières choses à mettre à la benne.·le 03 jan. 13:45
Ajouter un commentairePublier
TrimaranTrimaran
02 jan. 2024

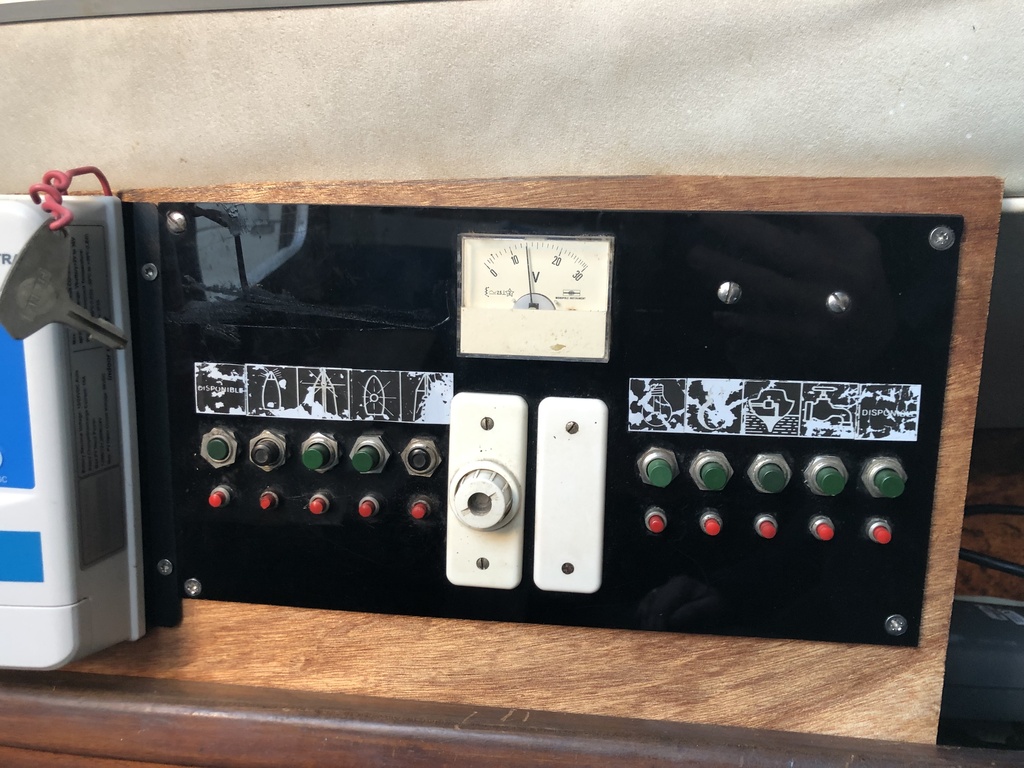

Sur ta deuxième photo, il s'agit du tableau électrique avec des diruptors, c'est des fusibles réenclanchables. C'est super. Il faut leur mettre un coup de WD 40 à l'intérieur contre l'oxydation du ressort ?
Il faudrait que tu listes tes envies d'installation électrique aussi.

James :Trimaran les Diruptor sont des disjoncteurs.Pas des fusibles re enclenchables·le 05 jan. 08:03
Trimaran:Et c'est quoi la différence fondamentale entre les 2, d'un point de vue utilisation ou utilisateur ??·le 05 jan. 10:11
a_guy:C'est sur combien de point ? parce que j ai la bonne réponse ! ;=) ·le 05 jan. 10:43
Trimaran:Avec James, 72 points (mais faut suivre un peu beaucoup).·le 05 jan. 12:43
James :Tout dépend du disjoncteur, même chez Diruptor il y a plusieurs familles ,il faut voir les courbes de déclenchement .Il y a des thermiques,des magnéto thermiques,etc...Certains acceptent une surcharge de x secondes,etc,etc...Cherchez sur le net vous verrez les docs techniques et la différence avec les fusibles re armables qui eux aussi doivent avoir leur valeur de déclenchement propre.·le 05 jan. 13:05
Trimaran:Oulala, que d'interrogation, moi je m'en sers même comme interrupteur.·le 06 jan. 01:10
James :C'était une réponse a une question posée,simplement...Si ton cerveau ne va pas jusque là pas de problème,hi hi hi,je ne cherche pas à prendre la tête à qui que ce soit...Tu peux effectivement te servir d'un fusible re armarble comme d'un inter, sa protection restera ce pour lequel il est conçu...J'aime bien cette marque durable,les Diruptor,juste plus compliqués vu leur forme a insérer dans un tableau électrique. ·le 06 jan. 08:23
Trimaran:Moi, le tableau électrique était déjà en place. Et c'est très simple d'utilisation.·le 19 jan. 18:20
Ajouter un commentairePublier
jerome1966jerome1966
03 jan. 2024

Faut savoir que les pro ne sont pas intéresser par se genre de chantier ou il est difficile d'établir un devis honnête. J'ais refait le mien l'hiver dernier...en gros passer un fil c'est 1h de travail en moyenne. Il faut rechercher le maximum d'élément sur la toile et les fourniture pour fourgon aménager.Faire le tour des chips des fois is ont des éléments en solde....
Les tuto pour les fourgons aménager sont une source d'inspiration remarquable.
Pour la partie 230V il existe de KIT batimentchez casto chouette.... et surtout mettre du fil souple.

zzzvinz:Merci pour les conseils. Qu’appelles-tu les chips? ·le 03 jan. 11:38
Trimaran:Shipchandler, je suppose = magasin d'accastillage.·le 03 jan. 12:20
Ajouter un commentairePublier
zzzvinzzzzvinz
03 jan. 2024

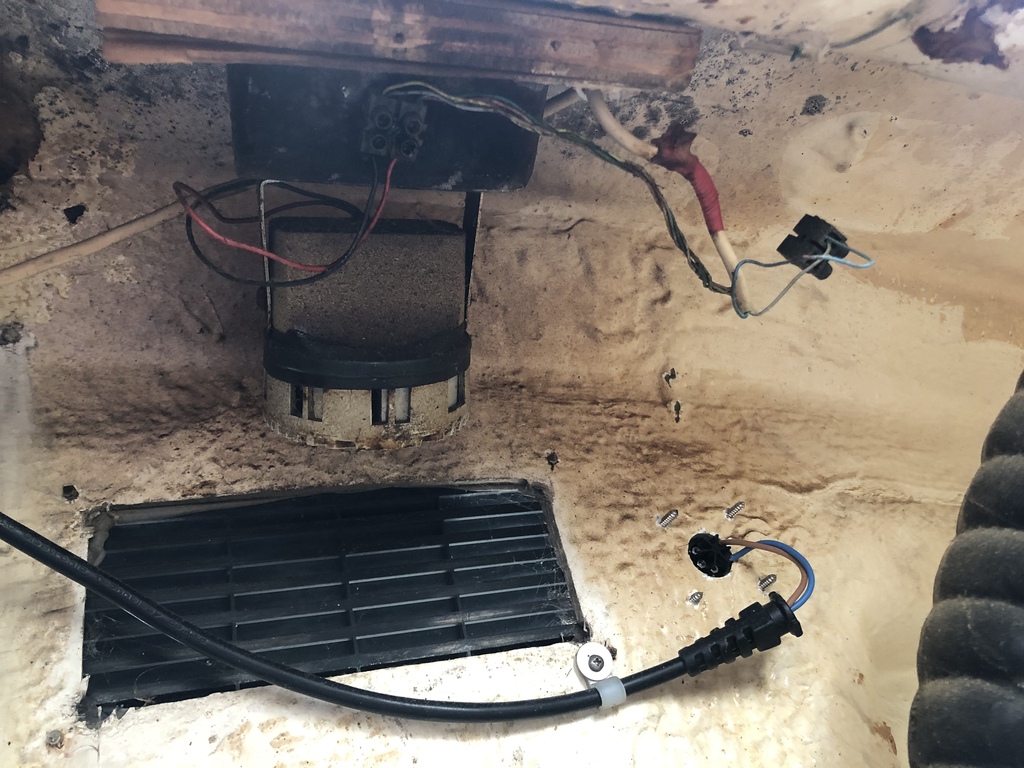

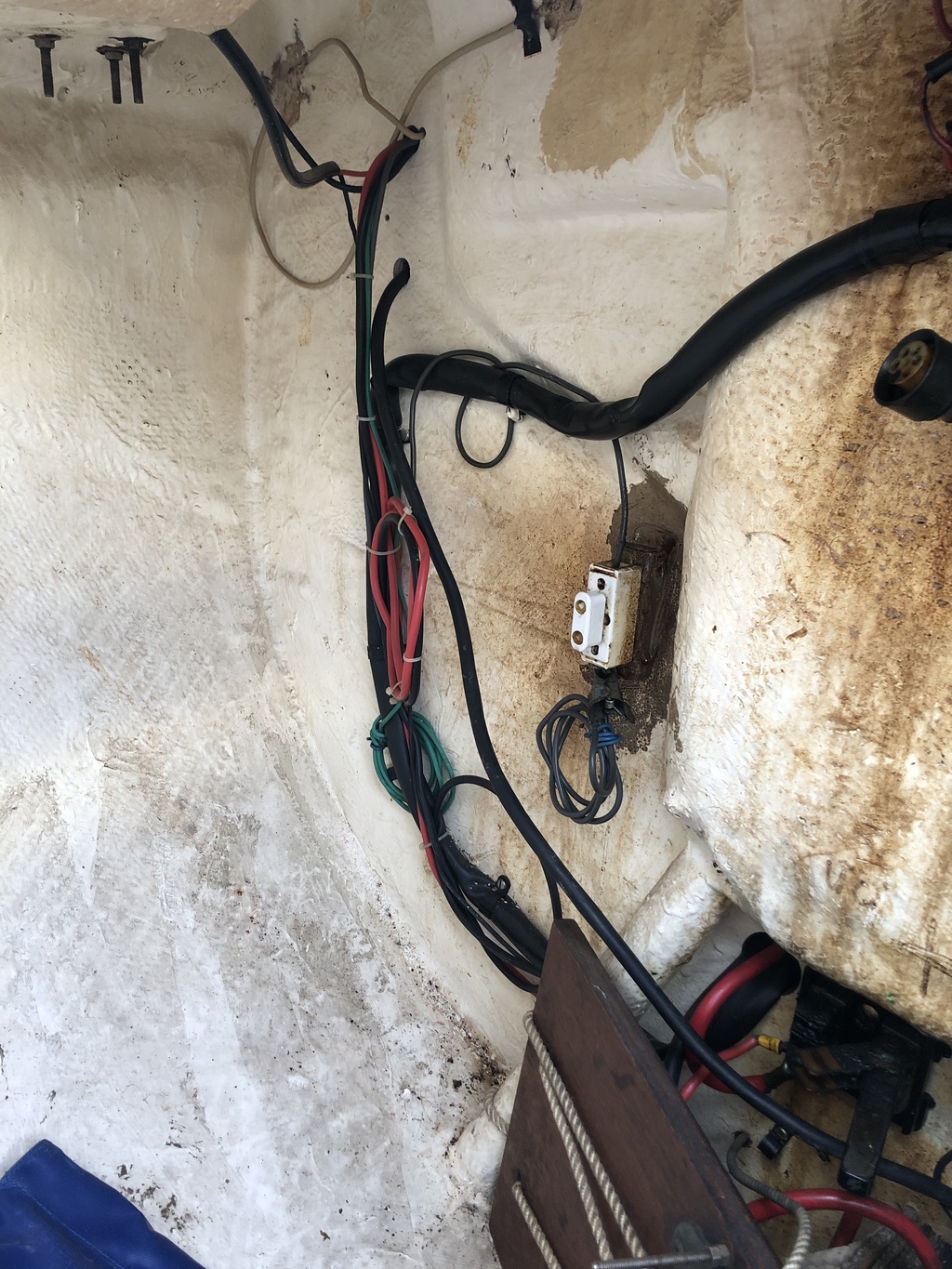

Bon je suis sur le voilier 😀. C’est compliqué de s’y retrouver dans tous ces fils. Je vois qu’un fil a fondu sur la prise 220 🧐. Je prends des photos mais pour un schéma ça va être compliqué.

jerome1966jerome1966
03 jan. 2024

La premiere opération c'est vire tous les fil inutile....puis de dessiner un tableau électrique neuf.
Attention tous câble déposer doit partir a la poubelle.

zzzvinzzzzvinz
03 jan. 2024

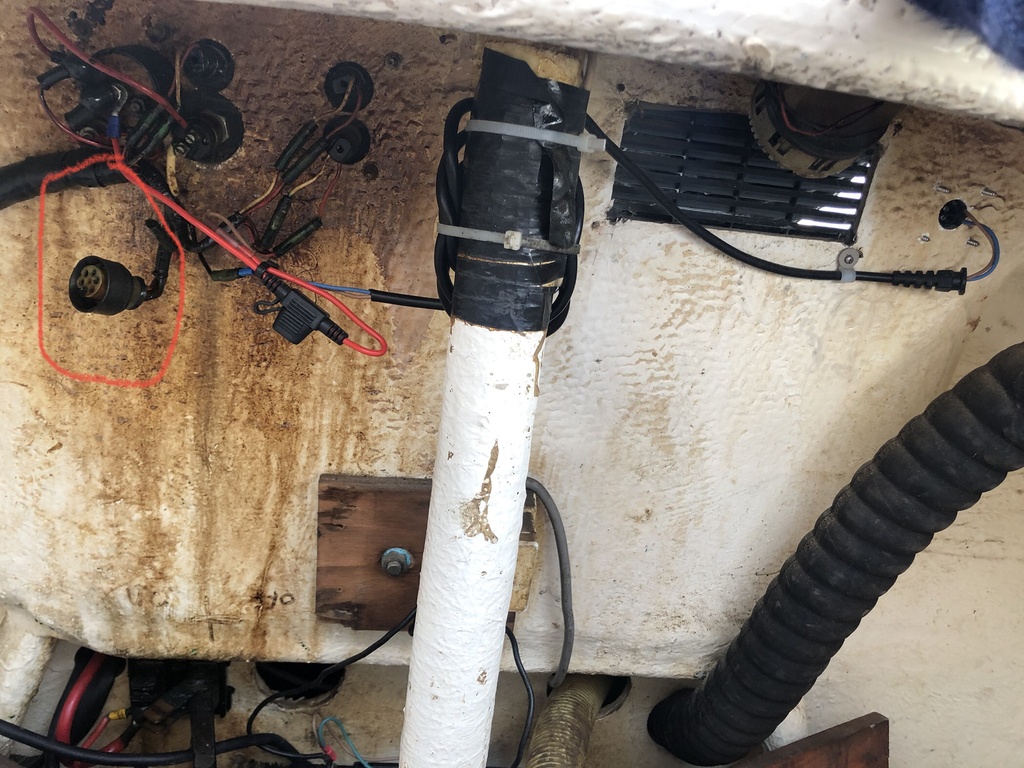

Quelqu’un sait ce que c’est ce fil entouré en rouge?

Trimaran:Tu as un IB?·le 03 jan. 23:25
zzzvinz:Oui·le 03 jan. 23:33
Gilles 2 7:Ca ressemble a un connecteur Yanmar qui relie les capteurs au tableau exterieur. Il devait etre defectueux et les cablages refaits. on voit derriere que les fils ont ete reconnectes.·le 05 jan. 07:50
zzzvinz:Effectivement c’est un yanmar. Tu as sans doute raison sur l’origine du problème. Je vais essayer de virer le connecteur inutile. ·le 05 jan. 08:08
Ajouter un commentairePublier
zzzvinzzzzvinz
03 jan. 2024

Il y a des trucs je ne sais même pas ce que c’est.

Trimaran:Sur la première photo, une batterie ?...😂·le 03 jan. 23:19
Trimaran:La dernière, un fusible en porcelaine ?·le 03 jan. 23:26
Trimaran:Quand tu prends une photo d'un côté d'une cloison essaye de prendre le cadran de l'autre côté de la même cloison.·le 03 jan. 23:22

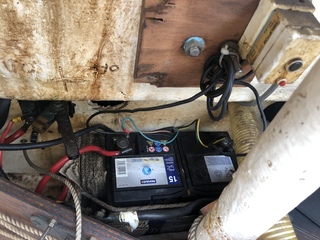

zzzvinz:Non mais la batterie je sais la reconnaître quand même 😅. Quant aux fusibles ok mais c’est relié à rien. Ensuite il y a 2 coupes batteries sur la même batterie. ·le 03 jan. 23:33
a_guy:mon dieu !mon dieu ! mon dieu !😅Pour moi on vire tous mais alors tous et on refait une jolie petite installation ! la plus simple possible ·le 04 jan. 09:00
Trimaran:Ça a_guy, je pense que oui, mais ça ce trouve y a des trucs à laisser.On voit bien dans l'exercice du bateau de notre ami, que le plaisancier est un bricoleur pas forcément logique ni doué.·le 04 jan. 11:51
Ajouter un commentairePublier
jerome1966jerome1966
04 jan. 2024

Jais écris virée tous les fil inutile...dans ton cas je crois que tu doit tout enlever et jeter....

jessjess
04 jan. 2024

Bonjour si vous avez besoin je suis pas très loin et c est mon métier de base.

zzzvinz:Bonjour Jess, merci c’est super sympa! Fred (du forum) va venir voir le bateau la semaine prochaine. Je reviens vers toi si besoin 😉 et merci encore·le 04 jan. 17:35
jess:En fait il faut avoir une vision de l ensemble du réseau et vous saurez quel fil est utile ou pas et mettre les fils reliés avec un faisceau de chatterton ·le 05 jan. 08:00
Ajouter un commentairePublier
Gilles 2 7Gilles 2 7
05 jan. 2024

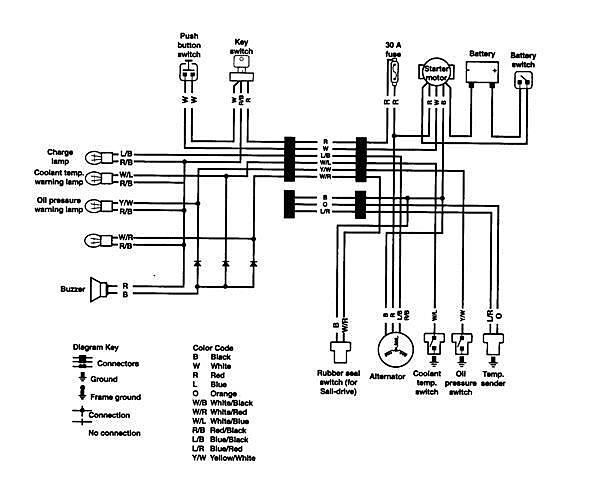

Le schema de cablage du Yanmar YSM8, il y a de grandes chances que ce soit ce moteur sur ton sangria.

zzzvinz:Merci Gilles.·le 05 jan. 08:39
Ajouter un commentairePublier
James James
05 jan. 2024

Hola
Juste un truc ...
Tu ne sors rien,tu n'arraches rien pour le moment,tu attends la visite du Fred...
Même si l'installation est limite et à refaire ça sert toujours de regarder comment ça a été monté,et dans les goulottes (s'il y en a ?) On peut de servir des anciens câbles pour faire messager ou en poser .

zzzvinzzzzvinz
19 jan. 2024

Salut tout le monde, Fred est venu et il m’a bien conseillé sur l’installation future.
Je bosse sur l’électricité du bateau en ce moment.
J’ai dégagé un paquet de fils qui n’étaient reliés à rien mais j’ai un doute.

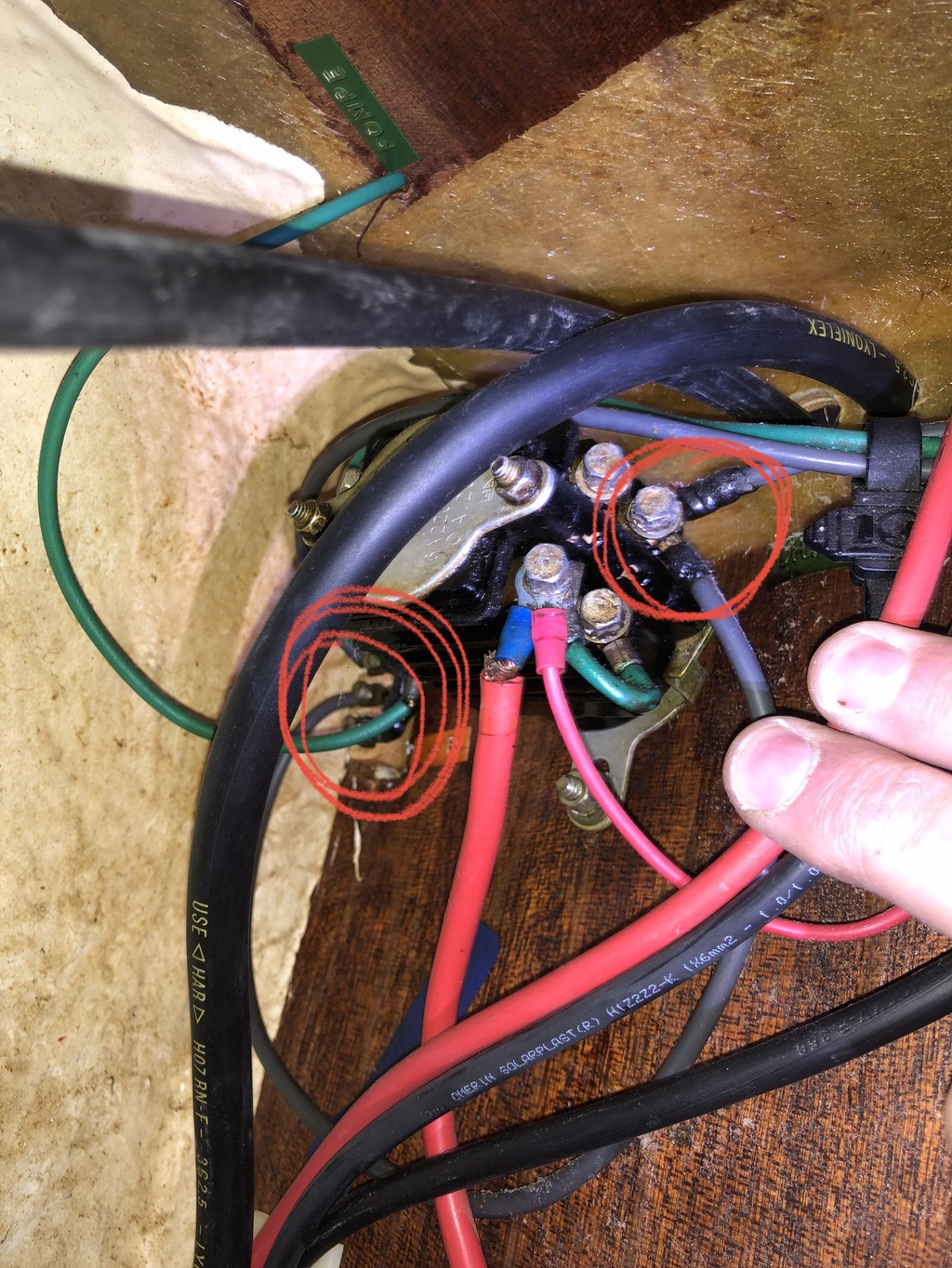

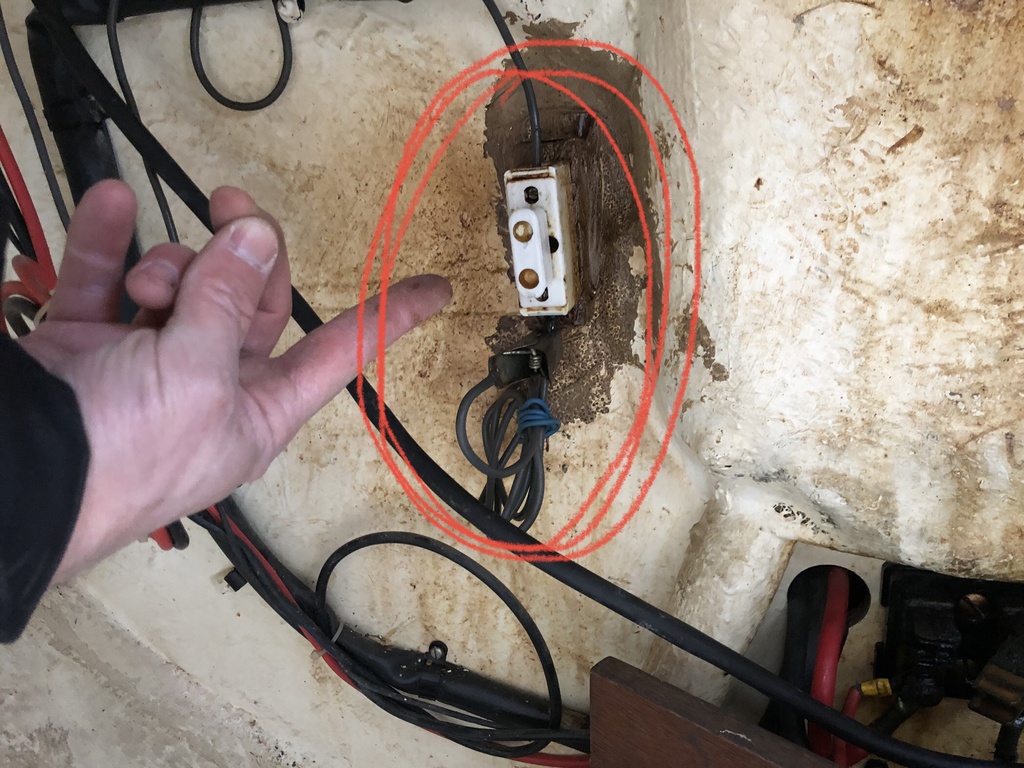

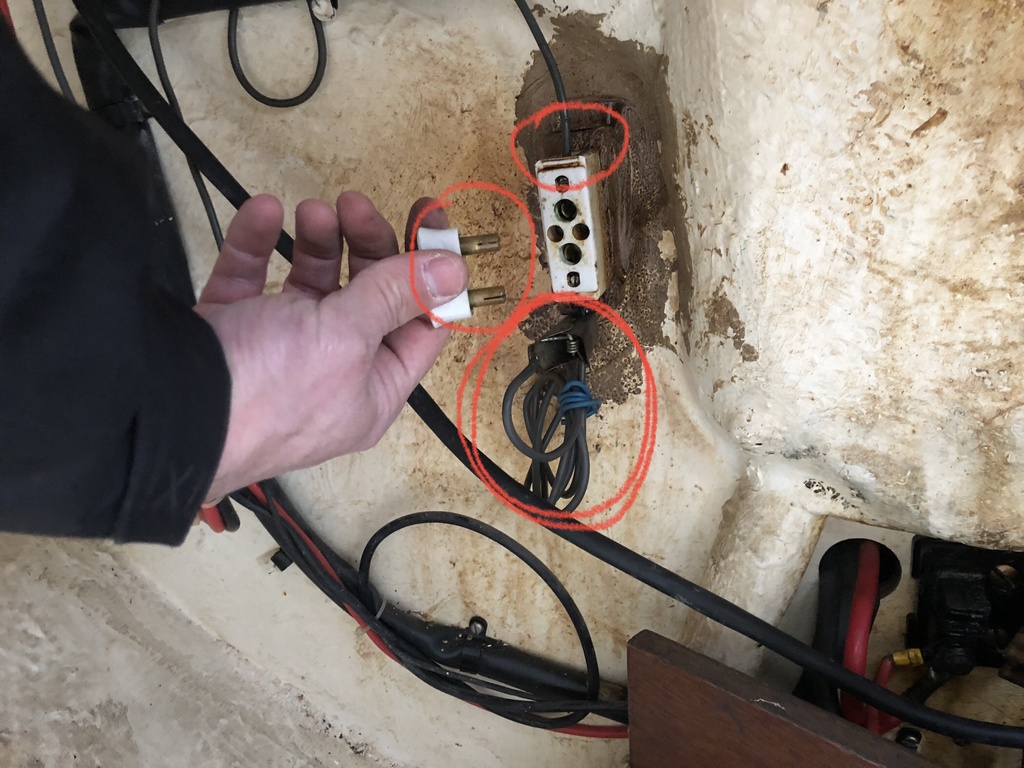

Est-ce que je peux enlever celui sur la photo ? On dirait un fusible mais c’est relié à rien au niveau de la pince.
A l’autre bout c’est relié à un ancien commutateur 12v/quai.
Vous savez ce que c’est ?

SailingFroggy:C'est un vieux fusible avec fil en plomb mais si la pince n'est relié à rien, il ne sert à rien.·le 19 jan. 17:54
Trimaran:Moi je l'aime bien ce fusible porcelaine scellé à la coque. On pourrait dire une œuvre d'art. Mais sinon tu peux le déscelller et poubelle ou musée. C'est l'exemple type du truc qui sert à rien placé n'importe où.·le 19 jan. 18:24
Ajouter un commentairePublier
