Help pour câblage Raymarine

Bonjour, pouvez vous m'aider svp, j'ai quelques difficultés pour le réseaux NMEA.
j'ai mis en pièce jointe un schéma (j'espère que c'est lisible).
Le réseaux Sea talk est câblé, et il fonctionne.
En revanche le réseaux NMEA comment faut il le raccorder? faut il un boitier, quelle est la différence entre 183 et 2000 (je penses que 2000 est plus récent). Ce câble t'il pareil?
Faut il un appareil supplémentaire pour tous les connecter?
Deux pilotes sur le réseaux cela fonctionne?
Les deux photos sont la connectique de la Girouette VDO est elle compatible pour mon système ?
Désolé pour toutes ces questions mais j'ai besoin d'aide "je rame".
Merci à vous

L'équipage
07 fév. 2019
07 fév. 2019
0

pour que tout le monde communique il te faut un multiplexeur
genre Ship Modul: www.uship.fr[...]21.html
la tu peux y raccorder le sea talk, le NMEA 183 et le 2000.
Le NMEA 2000 c'est un bus, avec des connecteurs spécifiques.
il y a des schémas de câblage avec tous les matériels compatibles.

07 fév. 2019
0

merci pour réponse, je commence à bien comprendre, la fiche de la girouette vous pensez quelle se raccorde dessus?

07 fév. 201907 fév. 2019
0

Bonjour,

1-Ton réseau Raymarine est tout bon. Tu es principalement en STNG (=nmea2000 avec juste des prises différentes), et ton st40 en ancien Seatalk converti grâce à ton convertisseur (sur la prise jaune, hein!).

2-Si tu veux envoyer ta position du C97 vers ta vhf (ASN et pas ais je suppose), tu peux effectivement relier ta sortie nmea0183 du C97 au nmea0183 in de ta vhf par un simple domino, ou si ta vhf cause le nmea2000, tu achètes un cable mixte pour la relier directement sur un de tes deux connecteurs multiples.

3- Ta girouette: comme on te l'a déjà dit sur un autre fil, tu ne peux absolument pas récupérer ses infos analogiques sans un boitier VDO qui te ressortirait ça en nmea.

Question subsidiaire: ton splitter autorise bien l'émission AIS, pas comme le Glomex? (quel modèle exactement?)

4- Tes pilotes: Si c'est 0183 tu relies tout ça au domino, tu peux relier 4 récepteurs à un émetteur sans multiplexeur. Si 2000 câble mixte vers prise multiple (blanche).
Le st 2000+ n'est pas stng (prise ronde 5 fils)? Si oui sur prise multiple blanche, si ancien Seatalk (prise plate 3 fils) sur ton st40 s'il en a deux.

07 fév. 201916 juin 2020
0

Un grand merci pour cette réponse complète. Je ne savais pas qu’on pouvait raccorder jusqu’ a 4 appareils NMEA. Pour raccorder je respecte les couleurs ? Et je raccorde tous les fils?
Oui le st 40 je l’a Relié au plot jaune du convertisseur.
Mon splitter c’est la marque Raymarine AIS Splitter 100.

Pour la girouette le boîtier VDO je trouve ca chez un revendeur VDO?

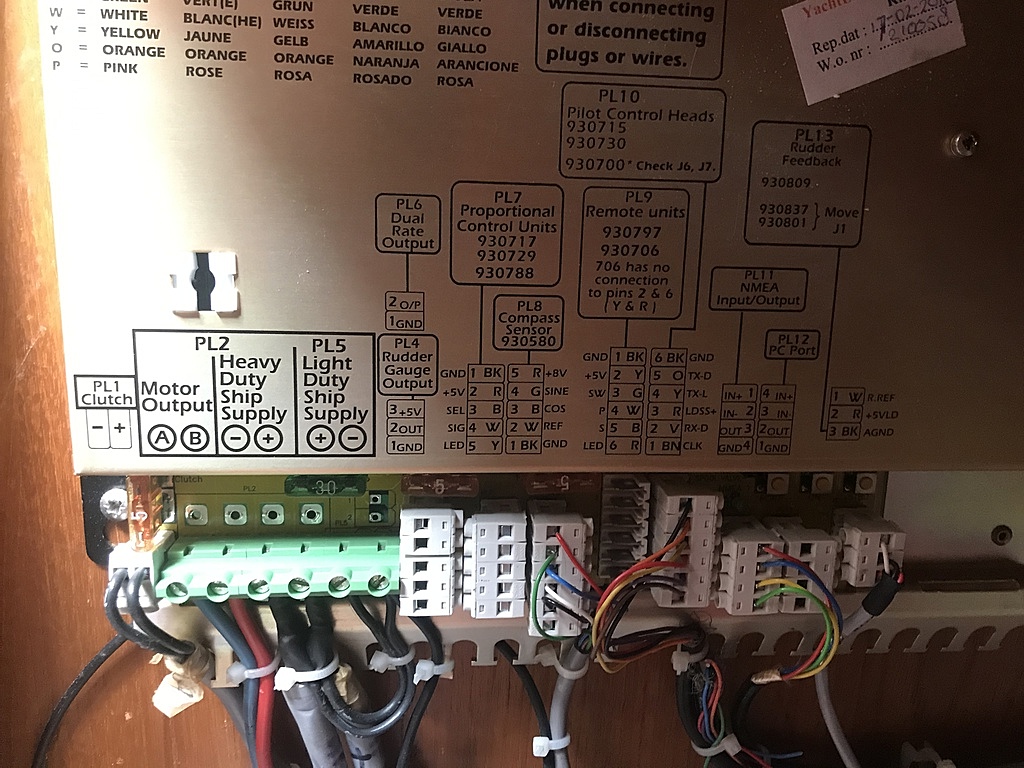

En photo c’est le pilote intégré je pense que c’est du nmea 183...

Merci beaucoup pour votre aide je commence à voir plus clair.
