Help... molette de chariot à refaire

Bonjour,
J'ai des chariots d'écoute Goïot sur rails de 32mm x 6mm. Une molette qui permet de lever l'axe pour déplacer ce chariot vient de se casser en 2. L'axe qu'elle soulève est de 10mm de diam.
Il y a quelques mois, un Héonaute avait fait fabriquer ces molettes et en vendaient quelques unes, mais je ne trouve pas le fil de discussion.
Si on est sur les mêmes dimensions et qu'il lui en reste, je suis preneur, à défaut si je pouvais avoir le nom de la sté qui a fait le travail...
A priori, ce n'est pas difficile, la seule interrogation que j'ai est à propos du diamètre intérieur de la molette, car celle ci est emmanchée à force, je présume, sur les "rayures" de l'axe.
Merci

L'équipage
05 juin 2021
05 juin 2021
-1

Bonjour KivoaLai,

n' importe quel tourneur sera à même de refabriquer ce genre de molette, et probablement pour un prix bien inférieur à celui d' un ship, car c' est hyper facile et rapide à faire.

Par contre, n' y a-t' il pas une goupille pour solidariser la molette de l' axe en inox?

Gorlann


05 juin 2021
0

Non, pas de goupille, l'axe est rainuré sur une partie et la molette doit être rentrée en force sur les rainures.
L'axe fait 10.0 mm là où il est lisse, et 10.3mm là ou il est rainuré. Si je demande au tourneur 10.1mm intérieur, çà laisse un jeu de 0.1mm pour coulisser jusqu'à la zone rainurée et ensuite 10.1mm sur 10.3mm d'axe rainuré, çà fait -0.2mm pour entrer en force
Est-ce cohérent ?


06 juin 2021
0

Sinon, quel alliage d'aluminium faut-il recommander ?
Merci


06 juin 2021
0

Salut,

avec un montage sans goupille, mais avec des tries sur l' axe, je ferais le perçage à 10,0.

Pour l' alu, je prendrais du 5083 ou 5086, et surtout, je badigeonnerais bien les portées qui vont être en contact de tef-gel avant l' assemblage.

Gorlann


06 juin 2021
0

J'ai deux modèles (mais sur un plus petit bateau : rail de 24mm) :
- molette en cage

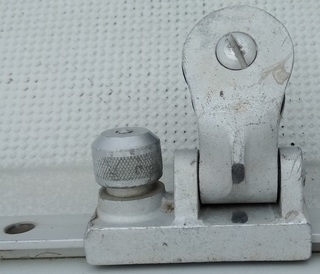

- molette en bouton
Lequel ?


07 juin 2021
0

MErci.
C'est celle de la deuxième photo. Donc le modèle en cage ? C'est çà ?


07 juin 2021
0

Si quelqu'un vers Marseille ou Toulon a besoin d'un ou deux chariots goiot à molette en bouton pour rail de 24 mm, me contacter.


08 juin 202108 juin 2021
1

A par ça, la porte à coté il y a un sujet très proche qui peut sans doute aider :

plaisance-pratique.com[...]-rail-d


10 juin 202110 juin 2021
1

Merci de votre participation, et merci à "Café Noir" pour le lien.
J'ai résolu le problème en faisant moi-même une molette en Delrin (diamètre 25mm, percage à 10 mm). J'ai donc trouvé une barre en Delrin sur leboncoin, pile poil à la dimension, de plus à 2 pas de chez moi !
Une fois faite, un coup de marteau pour la sertir et la voilà en place.
On verra à l'usage si elle tient. L'avantage de cette solution est qu'elle a été faite facilement et sans délais.


10 juin 2021
1

BONJOUR J'AI CE GENRE DE BAGUES DIAM 10 MAIS ne serai joignable qu'a partir 16 juin
cordialement davidmerlot@orange.fr


10 juin 2021
0

voir aussi mon annonce reas renovation goiot
