help.pile pour GPS

comment changer "la pile memoire" hs de mon gps.
RS5700.shipmate...le "specialiste" me demande 80 roro pour le depannage...je cauchemarde..50 euro ht de l'heure , j'ai du me tromper de metier au moment du choix ;-) ;-) merci par avance..

L'équipage
24 mai 2006
24 mai 2006
0

T'emm... pas

C'est souvent une pile lithuim comme dans les ordis, mais peut-être avec des pattes à souder.

Tu l'as ouvert ?
Ta pile est totalment vide ?

Fais ça par temps sec pour éviter l'introduction d'air humide.

Si tes mémoires de WP ne sont pas effacées, tu le mets sous tension le temps de changer la pile. Tes WP ne devraient pas disparaître.

Avant de le refermer, vérifie si tu as un sachet de silicagel. Régénère-le au micro onde. Si pas de sachet, vois si tu peux en mettre un petit

La pile, chez 1001 piles, pour 3 €

24 mai 2006
0

est-ce que ton manuel t'indique quel type de pile "mémoire"
équipe ton GPS ? Pour avoir changé moi-même la pile mémoire sur un destop (PC de bureau), si l'appareil reste alimenté (pile ou secteur), tu peux sans danger la changer. En fait cette pile mémoire est prévue en cas de rupture d'alimentation (batterie ou secteur) afin que le SE et programmes ne s'effacent pas. Si pas dans le manuel, ouvrir et relever le type de pile. Une loupe est souvent nécessaire, pour nous autres quinqua... Tu dois avoir la pile de rechange (et la bonne !) sous la main, quand tu ouvres et retires la pile HS. Pour procéder à la manoeuvre, équipe-toi d'une pince à épiler ou équivalent. L'espace est plutôt réduit pour nos grosses paluches ! Chris

24 mai 2006
0

euh !!
pince à épiler conductrice c'est pas bon car risque de court circuit si c'est une pile bouton.

24 mai 2006
0

oups
ne pas souder de l'electronique sous tension, tant pis pour les way points si la pile est soudée

24 mai 2006
0

pate à souder ? peut-être de simples griffes
Il faudrait lui ouvrir le ventre pour voir ce qu'il en ait. Je n'ai encore jamais vu de pile soudée, sauf par la corrosion ! Chris

24 mai 2006
0

Si si

Dans le Garmin 50, c'est un pile du diamètre de celle des cartes mère, avec 2 pattes soudées a un fil avec petite prise type alim de lecteur de disquettes.

Chez 1001 piles, ils avaient ce modèle à pattes.

On peut donc souder la pile avec cette prise déconnectée.

24 mai 2006
0

Et avec
un fer à souder à gaz ? :-)

_/)

24 mai 2006
0

aie..!
inox???..j'ouvre le bouzain demain , et je vous fais un rapport....heo c'est super ;-) :-D :-D

24 mai 2006
0

Inox ?
On peut aussi braser à l'argent, en ne dépassant pas 650°C ! :tesur:

_/)

24 mai 2006
0

Heu non,
la pile, c'est de l'inox, donc soudure argon forcément ! :tesur:

24 mai 2006
0

Attends, attends
c'était une plaisanterie, hein ?
(juste histoire d'être sur)

30 mai 2006
0

La manoeuvre est délicate
mais pas impossible en prenant toutes les précautions

25 mai 2006
0

c'est pas gagniè
j'ai ouvert le "machin"
a quoi ressemble une pile...?
ya un truc, murata d36 moc530 ,ça ressemble a une pile carre , c'est soudè ,essssse l'objet de mon probleme..? au secours :-( :-p :-D

26 mai 2006
0

hou hou !
ya quelqu'un...? :-D :-D :-D

26 mai 2006
0

j'ai ouvert
la boite.l'ecran se deboite.
2 vis tiennent(etanche)les circuits imprimès.
je regarde les circuits et ???a quoi ressemble cette pile...un peu de serieux svp ;-)j'ai dejas fais la vidange :-D

26 mai 2006
0

Tu peux nous scanner l'engin ?

Qu'on regarde ça ensemble.

Voyons voir....On est environ 292 aujourd'hui, tu devrais bien avoir 2 avis indentiques pour 290 contradictoires.

26 mai 2006
0

Poy, envoie moi la photo par mail,
je la réduirais pour la mettre sur le fil

26 mai 2006
0

Voyons voir....

Un truc carré tu dis ? :reflechi:
Est-ce que ce truc carré s'allume la nuit ?
Si oui, c'est ton écran LCD.

Est-ce que le truc carré comprent des chiffres ou des mots, comme MOB, ou POWER ?

On attend ton enquète .:litjournal:

26 mai 2006
0

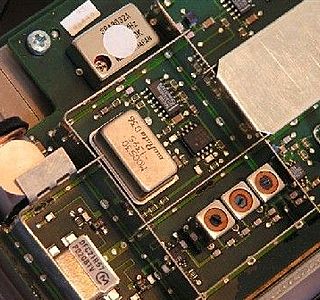

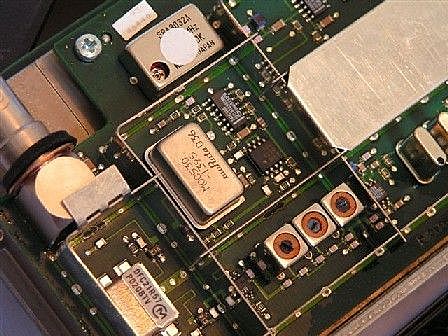

le seul "truc"
qui a l'air d'une pile avec des ref.
MOC530
-1395 muRata D36 ...?

26 mai 2006
0

scanner oui
mais je ne sais pas reduire les tof.
sur google...gps shipmate RS5700 , la premiere adresse en hollande.un site qui vend du matos d'occas...il est en photo...a +

26 mai 200616 juin 2020
0

la 2ème
--------------------------------------------------&gt

26 mai 200616 juin 2020
0

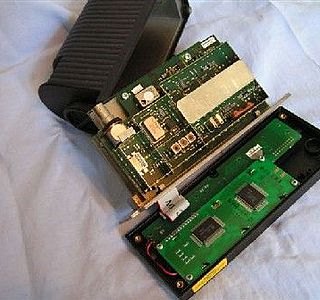

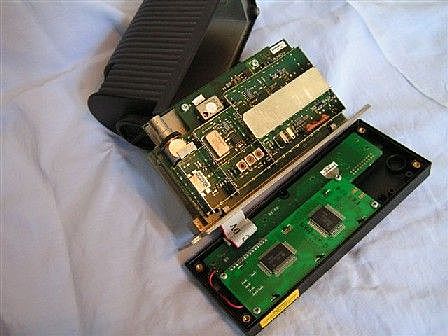

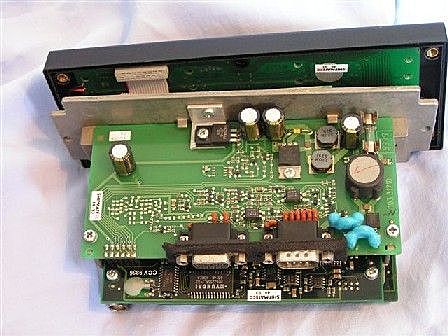

Photos du GPS de Poy
la 1ère...

26 mai 200616 juin 2020
0

La 3ème
(pour la deuxième je me suis trompé de message, du coup c'est pas dans l'ordre...)

26 mai 2006
0

merci pierre
vive les pros ;-)

26 mai 200616 juin 2020
0

et la quatrième
----------------------------------------------------&gt

26 mai 2006
0

Pas un pro du GPS, en tout cas...
j'ai jeté un oeil dans le fourbi sur les photos, et je me suis perdu entre deux transistors... ;-)

26 mai 2006
0

Désolé, Poy, j'ai un rendez-vous urgent.

Hum, enfin, je comprends rien dans ton truc.
T'es sûr que c'est un GPS ? :-)

26 mai 2006
0

non non
c'est une mini machine a laver(les ondes) :-D :-D :-D mais appres ton rdv , tu fais quoi...? ;-)

27 mai 2006
0

JJD
j'ai vu ,mais pas vaincu ,ça reste du chinois pour moi :-( :-(il me faut trouver la ref. de la pile :-(

26 mai 200616 juin 2020
0

pile ou face

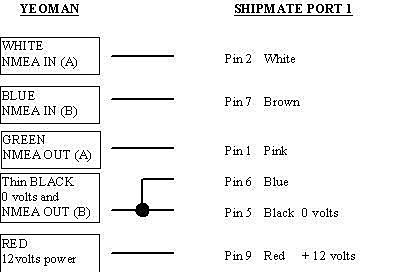

j'ai regardé les images, mais pas vu franchement une pile, par contre cet appareil est alimenté en 12V

il suufit d'aller suer google
www.yeomanuk.co.uk[...]042.doc

voir tof

si cele ne passe pas me le signaler

26 mai 2006
0

T'inquiètes, Poy,
les électroniciens avisés de H&O, qui nous défilent des fils d'une technicité que même à la Nasa ils comprennent pas, ces électroniciens hors pairs vont te l'ausculter, ton GPS, et trouver la réponse qui va bien.
Ou alors on est pas sur Hisse et Ho !

26 mai 2006
0

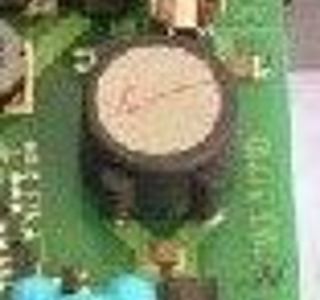

Ce qui y ressemble le plus
C'est ce qu'il y a sur la tof 4, juste sous le fusible

26 mai 2006
0

Les photos...
il semble qu'il y a deux circuits imprimés, et que l'on ne voit que la face d'une d'elles et une face de l'autre... manque donc deux photos !

Quelle est la marque et le modèle ? Avec ça je pourrais interroger un de mes potes électroniciens, qui doivent savoir cela par coeur.

_/)

27 mai 200616 juin 2020
0

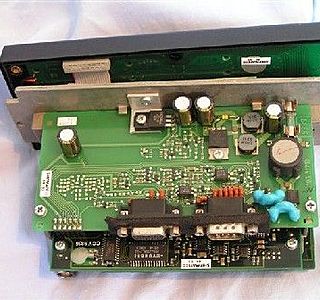

Voilà l'autre face
sur cette photo ------------------------------------------------------------------------&gt

27 mai 2006
0

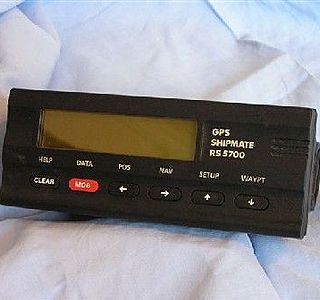

Oups...
Je n'avais pas fait gaffe à la photo où on voit bien l'appareil... Déjà relativement ancien, mais d'après un de mes amis électronicien, il pense que la pile doit être une CR2032 ou CR2016, c'est une pile ronde et plate avec des pattes soudées. La référence est gravée dessus.

_/)

27 mai 2006
0

je crois
qu'elle est là!... mais on voit pa bien on dirait une pile bouton avec sa languette sur le dessus!
regarde si tu peux l'enlever, déjà

27 mai 200616 juin 2020
0

oups
avec la tof

27 mai 200616 juin 2020
0

oups
avec la tof

27 mai 2006
0

eureka
j'ai trouvè..en sandwitch entre 2 circuits..une tof....(merci pierre pour les photos)sympa les mecs.bon c'est pas gagniè bicause que la pile n'a pas de ref.

27 mai 2006
0

bonne idèe
sauf que le premier marchand de truc il est a 80km ...c'est bien la campagne .......!!!!mais c'est une solution...poy

27 mai 2006
0

Pas de ref. ? ! alors tu prends ton "bazard" et file chez le
marchand de piles. Ils les connaissent bien, normalement, y compris par leur petit nom et équivalence... Bonne chance Chris

27 mai 2006
0

comme toi revance
j'ai crus a cette possibilitè..mais ,trop simple..il est dit"il faut ce faire c...r"...

28 mai 2006
0

RS 5700
La pile est sur le deuxième circuit , on ne la vois pas sur les photos, c'est une pile au lithium 3 volt, soudée sur le circuit, tu peux la trouver chez radiospare ou autre vendeur sur le net. Attention lors de la soudure de ne pas la chauffer de trop car ç'est fragile ces petite bête là.

28 mai 2006
0

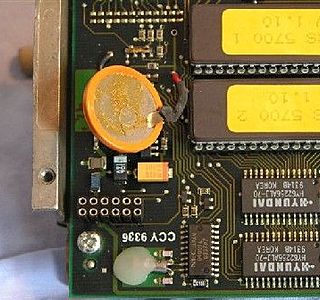

je parierais

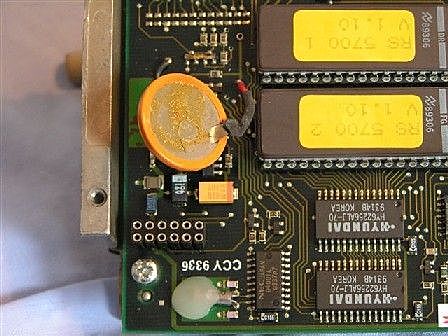

à 9/10 que c'est le truc plat et orange de 2cm environ qui tient en l'air avec deux fils, visible sur la derniere photo de hi a coté des deux rams.

Surement pas ce qui est marqué murata, murata ne font que du piezo (filtres, tcxos, ceramique quartz...)

ni ce qui est pres du fusible qui serait plutot le transfo de l'alim a decoupage

28 mai 2006
0

et
comme elle semble montée "en l'air", et qu'il y a de la place (on est loin du demontage d'un garmin 12!) tout modele de pile 3v peut aller (dans le bon sens..)

28 mai 2006
0

Oui, ç'est le truc qui ressemble le plus à une pile
mais tu as dû retourner ton ordinateur pour lire tout ce qu'il y a sur les composants, la photo est à l'envers !

17 oct. 2006
0

pour se fournir en pile de tout genre pas trop cher

J'ai pas d'actions !

29 mai 2006
0

merci les gars..!
je n'ai plus qu'a trouver la pile..je ne voudrais pas abuser :-D mais auriez-vous une adresse pour cette pile..? et encore merci pour votre bonne humeur ;-) :-D

28 mai 2006
0

changer la pile d' un garmin 12 xl
Euh Michel, puisqu' on est dans ce fil, comment chnage t' on la pile d' garmin 12 xl. Je l' ai depuis 99 et j' en suis ravi, je cherche d; ailleures `a en acheter un autre en secours mais sur ebay ils sont tres recherches et coutent le meme pix qu' en neuf en 99 ! c' est rare pour de l'electronique et cela prouve vraiment que c' etait de la qualite exceptionnelle. le minea fait toutes les navigations dans le cokpit au soleil sous la pluie et les embruns !

29 mai 2006
0

sais pas...
je citais le garmin 12 mais en fait je n'ai ouvert que mon garmin 38 pour dépanner un faux contact dans l'ecran, et j'ai refermé aussitot!!
je pense que le garmin 12 est encore plus tassé...

29 mai 2006
0

glop
ce type de pile à été monté sur les autoradios à l'époque ou l'on se promenait avec (lithium 3 v , sony ou autre) chercher chez les depanneurs
les pattes sont soudées à l'arc sur la pile (attention ça peut etre fragile) et sont soudées au plomb sur le circuit imprimé
on peut intervenir sur un appareil avec un fer à gaz aprés le premier rhum du matin (eviter la bloblotte)mais gaffe à la gougoutte de soudure intempestive et pernicieuse
a+
JM

29 mai 2006
0

merci les gars
sur ce coup là : HEO 100/100 de reussite..

16 oct. 2006
0

oui
C'est vrai que c'est genial de voir de tels echanges

16 oct. 2006
0

RS5700
Bonjour. As-tu finalement procé à ce remplacement. Nous avons sur notre bateau le même GPS et voulons procéder à cette opération. Peux tu me communiquer aussi le type de pile que tu as mis en place ? Merci d'avance, bien cordialement

16 oct. 2006
0

CR2032
Cet une cr2032 soudée sur le circuit imprimé via deux pattes inox sur le circuit imprimé. La suite donnée à cette affaire m'intéresse aussi

16 oct. 2006
0

super
je l'ais....Pile au lithium..CRV32
chez Varta..:BR2032.....3 volts..190 miliamperes.
je n'ais pas eu l'occasion de verifer la marche du gps..bicause"vol de matos sur le bateau".
Voir sur un autre fil. :-( :-( :-( :-( :-(

16 oct. 2006
0

nul de chez nul
je fouille la maison et je ne retrouve pas la ref de cette p..... de pile...de memoire c'est comme écrit "gwennili"..je vais m'informer , desolè.. :-(
