help compte tour alternateur

bjr a vous je viens vers vous car je suis pietre en elec....achete compte tours teleflex pour i b ysm 8 sur edm.ou je dois brancher le compte tours sur l'alternateur pour info au cul de l'alternateur j'ai 4 broches 1=n 2=e 3=f 4=a suivant doc moteur de l'annee 1975 date du bateau.merci a vous je suis paume..slt ph

L'équipage
24 juin 2009
24 juin 2009
0

borne
W

24 juin 2009
0

Bornes des alternateurs
Bonjour,
Difficile de t'aider car les dénominations des bornes que tu indiques me sont inconnues.

Pour info, voici les dénominations de différents constructeurs.

Marque + Batterie - Batterie Champ Aux Tachy
Bosch B+ D- DF D+/61 W
Lucas B+ B- F IND/AL W
Hitachi BAT E F L

Paris-Rhone + - DF 61 W
S Marchal B+ D- DF 61

Motorola + - F AUX AC
CAV D+ D- F IND
AC Delco BAT GND F

Niehoff BAT+ BAT- F D+ X
Valeo B+ D- D+ W
Mitsubishi B+ E F L

Nip. Denso B+ B F L

Presolite POS + GND IND LT AC TAP

Si l'alternateur est ancien, il est possible qu'il n'ait pas de borne alternateur. Dans ce cas, il est en général assez simple d'en installer une (et de réviser l'alternateur par la même occasion)
Cordialement.

24 juin 2009
0

Oups !
Le tableau avec des TAB ne s'affiche pas bien. j'essaie autre chose.

24 juin 2009
0

en effet, j'ai essayé
les Tab ou les espaces sont supprimés :-(

24 juin 200916 juin 2020
0

Hé-bien non ...?
Essayons l'image.

24 juin 2009
0

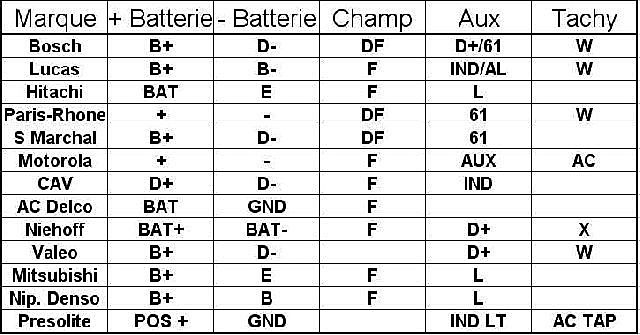

Ceci ...
... devrait être exploitable.

Marque + Batterie - Batterie Champ Aux Tachy
Bosch B+ D- DF D+/61 W
Lucas B+ B- F IND/AL W
Hitachi BAT E F L

Paris-Rhone + - DF 61 W
S Marchal B+ D- DF 61
Motorola + - F AUX AC
CAV D+ D- F IND

AC Delco BAT GND F

Niehoff BAT+ BAT- F D+ X
Valeo B+ D- D+ W
Mitsubishi B+ E F L

Nip. Denso B+ B F L
Presolite POS + GND IND LT AC TAP

24 juin 2009
0

et ça ?

Marque__ + Batterie__ - Batterie__ Champ Aux Tachy
Bosch B+ D- DF D+/61 W
Lucas B+ B- F IND/AL W
Hitachi BAT E F L
Paris-Rhone + - DF 61 W
S Marchal B+ D- DF 61
Motorola + - F AUX AC
CAV D+ D- F IND
AC Delco BAT GND F
Niehoff BAT+ BAT- F D+ X
Valeo B+ D- D+ W
Mitsubishi B+ E F L
Nip. Denso B+ B F L
Presolite POS + GND IND LT AC TAP

24 juin 2009
0

parfait
aussitôt copié pour vérifier le mien

merci

24 juin 2009
0

alternateur
bjr a vous ... merci de vos expliquations mais je n"'y ...b...rien merci pour votre reactivitee mais pourriez vous etre un peu plus explicite l'alternateur est visiblement de base 1975 de plus aucune plaque d'identifdication n'est presente.merci a vous tt de mm .je ne trouve aucune ref dans la doc de base de 1975 si vous pouviez"?????? c'est la galere a croupton au fond avec la torche...sourir tt mm merci philippe

24 juin 2009
0

compte tour alternateur
re bjr a vous...bon et bien c'est la c.c.mm les gents de chez ad .ont un probleme un vieux edm serait il dispo.pour me fournir l'ifo.salutations a vous ph

24 juin 2009
0

et en français
tu ecris cela comment

25 juin 2009
0

non, effectivement, ce n'est pas drôle.
Tout juste indispensable pour comprendre ce que tu as souhaité dire.
Ton post est strictement indéchiffrable, pour moi aussi.

:lavache:

25 juin 2009
0

aica
reponse...pas drole salutations philippe

25 juin 200916 juin 2020
0

moi je traduis, enfin j'essaie et résume la solution (j'espère)
il a rien pigé alors je traduis la technique

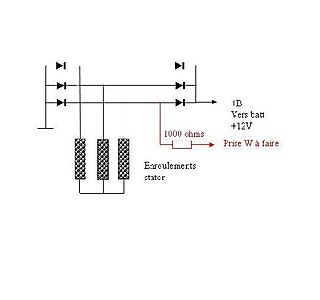

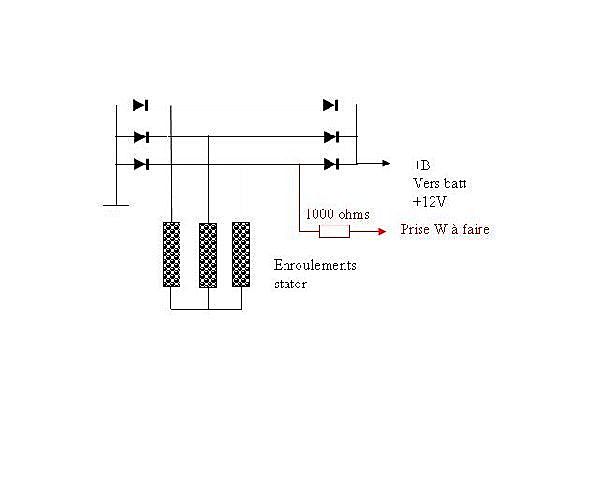

philipilus ton alternateur doit comporter une borne W, c'est une borne spéciale pour brancher un cpte tr sur alternateur.
je suppose que sur le tien, elle n'existe pas.
s'il faut en faire une, c'est assez simple pour qui connait, il faut ouvrir l'alterno, le réviser à l'occasion, et souder un fil sur un enroulement devant les diodes. Pour ma part, j'ajoute une résistance de 1000 ohms pour éviter tout court jus dévastateur.
voir schéma
sinon pour info tj, on ne lit pas tous le language sms,
à+
JL.C

25 juin 2009
0

quelle différence
entre les bornes Champ, Aux, Tachy? un compte tour doit il etre uniquement monté sur la borne W et pour un compteur horaire quelle borne serait utilisable?

25 juin 2009
0

je dirai
tachy = W
cpt heure, borne de la lampe de charge sur l'alterno.
Champ et Aux, connais pas.
à+
JL.C

25 juin 2009
0

alternateur
bjr a vous desole pour le texte sms aoum...mais bon .je ne dispose que de quatre fiches en sortie arriere de l'alternateur 1=n marron 2=e noir 3= f rouge blanc 4=a bleu voila tt ce dont je dispose si vous avez des lumieres avec mon texte plus....popre merci a vous et encore desole pour mes abreviations merci pour le schama je vais voir avec mon fils ce we pardon week end sourire.philippe

26 juin 2009
0

te confonds pas en
excuses, ici c'est pas toujours cool, certains lavent plus blanc que blanc....
