Help branchement Navman wind100 et passerelle actisense

Bonjour
Je souhaite récupérer le vent de mon Navman 100 en nmea183 pour l'envoyer sur mon réseau via une passerelle actisense. Je ne vois qu'un seul fil (bleu) en sortie nmea sur le navman que j'ai connecté au rouge input de la passerelle. J'ai un doute, sur le branchement, sur un seul fil. Si quelqu'un pouvait me donnes la solution, se serait sympa.
Bonne journée à tous(tes)

L'équipage
23 mai 2016
23 mai 2016
0

Hello

Prends le noir du navman. Meme couleur pour l actisense.
Par contre le bleu du navman remplace le rouge du schema actisense.

Amicalement
FX

23 mai 2016
0

Hello

Prends le noir du navman. Meme couleur pour l actisense.
Par contre le bleu du navman remplace le rouge du schema actisense.
Et le vert navman avec le bleu actisense. Pour avoir le vent réel.

Amicalement
FX

23 mai 2016
0

Super, je te remercie. J'hésitais à prendre la masse du navman, car elle est déja connectée sur un sucre pour l'alim du navman.
pensant que les masses étaient réunies de toute façons, mais en même temps , un seul fil, je trouvais curieux.

05 juin 2016
0

Et ça fonctionne nickel.

Merci fxvt :pouce:

05 juin 2016
0

Hello Zoom,

Et bien c'est super !

As-tu aussi branché l'entrée NMEA de la girouette, histoire d'avoir aussi le vent réel sur la girouette.
Ca c'est vraiment utile.

Amicalement.
FX

05 juin 201616 juin 2020
0

j'ai rentré la sortie du speedo dans la seule entrée du navman 100, il semble que le navman en tienne compte, mais étant au port, la vitesse est de zero VA =VR, J'aurais peut être pu y mettre la sortie de l'actisence, mais je ne sais pas si le navman 100 aurait vu quelque chose.
L' afficheur de pilote me dit recevoir le vent apparent, et me propose
un nouvel écran avec girouette. J'ai hâte de tester tout ça.

05 juin 2016
1

Hello Zoom,

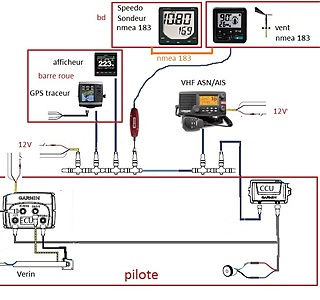

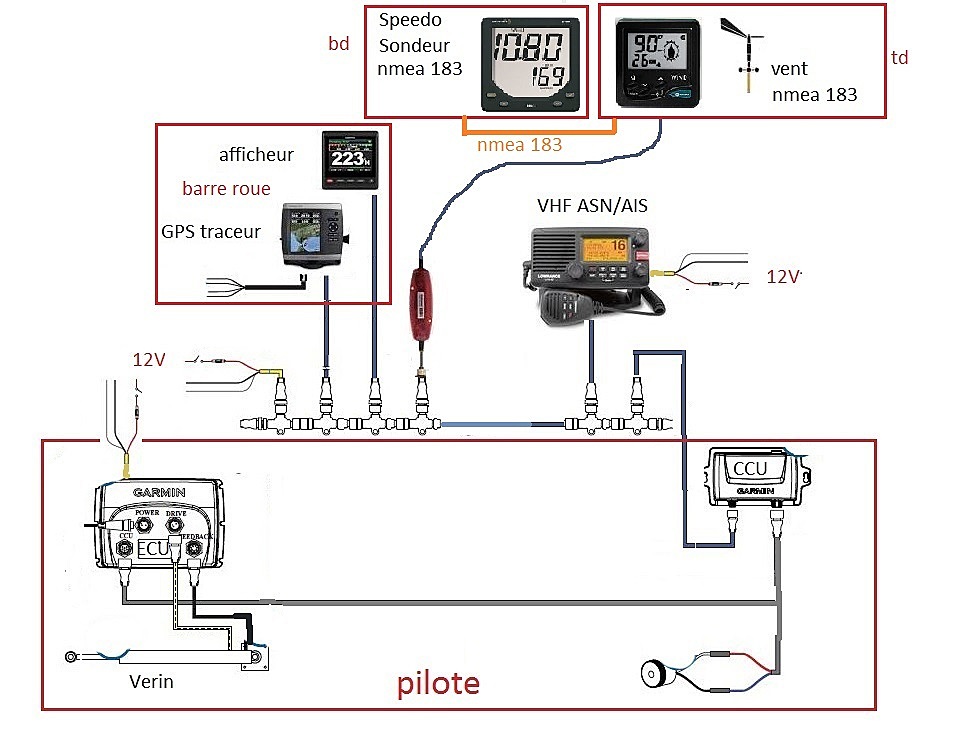

Ok, je vois bien la jonction orange sur ton schéma.
Si l'anémo propose donc TWS et TWA c'est que c'est bon.

Le top du top c'est le pilote auto asservi à la girouette.
Régale toi bien.

Amicalement.
FX
