hello les frigoristes!

Bonjour à tous,

Mon frigo ne fonctionne plus!

Le compresseur WAECO ne tourne pas; il ne semble pas avoir de Pb de connexion. Le fusible est OK. En revanche je ne comprends pas le schéma du thermosta mural: tous les fils semblent branchés mais il reste une cosse mâle libre...
Quid?

L'équipage
13 avr. 2009
13 avr. 2009
0

tu...tu....tu...
Tu est begue maintenant...!
Amicalement
Maurice.

13 avr. 2009
0

pas frigoriste
bien sur il faudra la confirmation de Tili mais je pense que sur thermostat tu as un contact à ouverture et un a fermeture, cad un contact qui coupe le courant quand la température est atteinte et un autre qui mettrait quelque chose en marche (en cas de besoin)
Mais seul un des contacts est utilisé, voilà sans doute la raison de cette borne non branchée.
Pour la panne, sur mon frigo je peut faire le diagnostique avec le clignotement d'une led, le tien à t-il cette option ?

13 avr. 2009
0

Ti punch
Eh oui, que veux tu, c'est l'âge qui me fait trembloter sur le clavier!!
Amitiés,
JM

13 avr. 2009
0

Ti punch
Eh oui, que veux tu, c'est l'âge qui me fait trembloter sur le clavier!!
Amitiés,
JM

13 avr. 2009
0

Ti punch
Eh oui, que veux tu, c'est l'âge qui me fait trembloter sur le clavier!!
Amitiés,
JM

13 avr. 2009
0

Merci AICA
J'ai bien une leed, elle ne s'allume plus...

13 avr. 2009
0

crois tu ??
que ce soit l'age ou alors il fait tellement froid que ton frigo n'a pas besoin de fonctionner :mdr:

scuse, tili va venir ;-)

13 avr. 2009
0

effectivement
si plus de jus nul part ,le mieux est de vérifier les connexions mais avec un voltmètre.
la première chose à faire est de voir si tu as du 12V à l'arrivée sur le compresseur.
Quand je dis 12V cela vaut dire la même tension qu'aux bornes de ta batterie.
Dans le cas d'absence de tension il faudra vérifier à chaque élément de coupure du circuit, entrée de l'interrupteur de frigo, sortie (celui-çi enclenché) entrée du fusible, sortie du fusible jusqu'à l'arrivée au compresseur.
Bien sur les connexion ne doivent pas être oxidées.

13 avr. 2009
0

ben
:tesur: peut étre pas directement sur le compresseur plutot avant le boitier électronique !:heu:

13 avr. 2009
0

Hello Goud!

Ben, non justement!

On a enfin retrouvé une météo de Med aujourd'hui, et au retour de nav, snif, pastis tout chaud!!!
Amitiés

13 avr. 200916 juin 2020
0

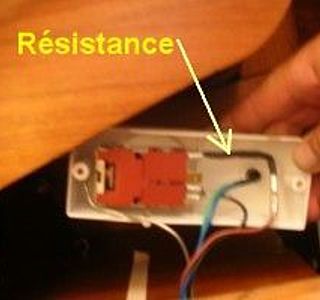

Un peu floue ta photo...
Et je ne vois pas bien les bornes. Mais normalement il y en a trois dont deux sont communes alors c'est comme s'il n'y en avait que deux.

S'il y en a une quatrième, ça concerne le pilotage d'un dégivrage ou une alarme suivant le modèle.

Dans la petite gaine thermorétractable il y a une résistance qui programme la vitesse du compresseur... chez Waeco entre 260 et 1500 Ohms.

Les deux fils sont branchés sur l'unité électronique sur les bornes "C" et "T".

Pour lever le doute quand au fonctionnement du thermostat tu peux court-circuiter ces deux bornes. (Il n'y a pas de tension et l'intensité n'est que de quelques mA)

_/)
