Hélice pour Yanmar 2QM

Bonjour,
je viens de monter un nouveau moteur dans mon Galion.
Un Yanmar 2 QM15, mais je souhaiterai connaitre le diamètre pour la nouvelle hélice.
Pouvez vous me conseiller ?

L'équipage
24 avr. 2017
24 avr. 2017
0

quel inverseur ?

26 avr. 2017
0

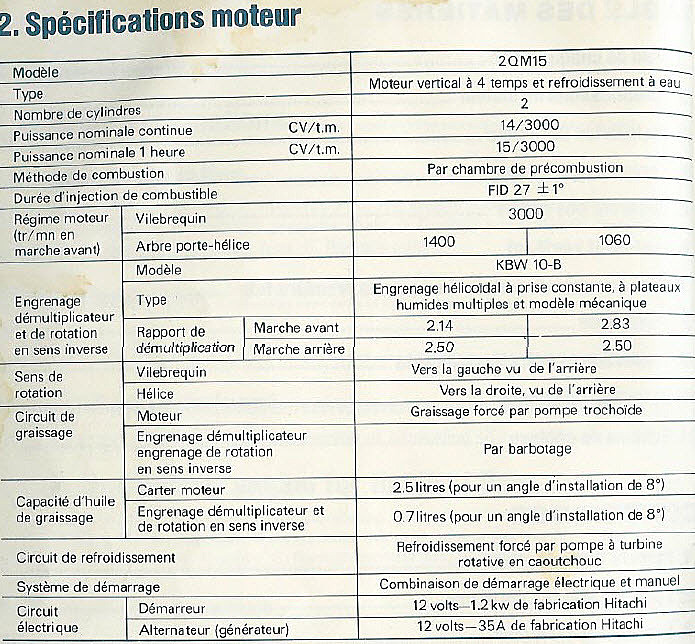

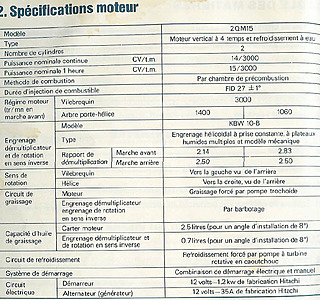

j'ai regardé la documentation technique,
j'ai un inverseur KBV 10-B
avec 2 possibilités pour l'arbre porte-hélice
à 1400: j'ai la réduction AR à 2.14 et AV à 2.50
à 1060: j'ai la réduction AR à 2.83 et AV à 2.50

26 avr. 2017
0

bsr,
je ne comprends pas à1400 et à 1060
je ne pense pas que la réduction change avec le régime
alain

26 avr. 201726 avr. 2017
0

Du coup j'ai regardé dans la doc yanmar : sur le 2QM15 , deux possibilités
pour les 2QM15 : 2.14 en avant, 2.5 en arriere
pour les 2QM15G : 2.83 en avant, 2.5 en arriere

les deux chiffres 1400 et 1060 sont la vitesse de l'helice en marche avant dans les deux cas, avec un régime moteur de 3000rpm.

26 avr. 201716 juin 2020
0

Bonjour,
je suis d'accord que le régime ne change pas avec le régime.

27 avr. 2017
0

@ fab56
ton régime c'est le régime sans selle ???
alain :jelaferme: :blabla:

27 avr. 2017
0

ton galion il date de vauban ????
pour faire un calcul d'hélice il faut :
la longueur flottaison ,le maitre bau ,le poids en charge ,la forme de carène , la courbe du moteur au couple maximum et le ratio d'inverseur .la dimension de la cage
et c'est encore un peu approximatif ...
alain

27 avr. 2017
0

Salut Alain,
oui, il a 48 printemps ! ou 96 marées d'équinoxe.
Cette vieille coque avait un moteur poussif de 8cv.
Que j'ai remplacé par un 15cv (puissance maxi du Galion).
Il m'a fallu changer l'arbre (l'autre étant mort par l'électrolyse).
Mais je suis inculte pour déterminer la taille d'une hélice.
C'est la raison de ma question, une demande de conseil (même avec de l'approximatif)
Je vais essayer de répondre à tes questions :
la longueur flottaison : 4m30
le maitre bau : 1m90
le poids en charge : bateau (600 kg) + 5 personnes maxi (80 < x < 400kg)
la forme de carène : ???
la courbe du moteur au couple maximum : ???
le ratio d'inverseur : 2.14 ou 2.83
la dimension de la cage : je peux y mettre jusqu'à une hélice de 36 cm de diamètre

Je regarde de mon côté pour apporter plus de précision.
//Fabrice

27 avr. 2017
0

le ratio c'est lequel ????
alain

27 avr. 2017
0

c'est dans tous les cas une 15" mais soit du 11 ou 14 de pas suivant la réduc de l'inverseur trois pales type C7 RH
et voili voilou
alain

27 avr. 2017
0

J'ai fait un test avec une hélice 38 cm avec un pas de 11 et le moteur n'arrive pas a monter dans les tours

27 avr. 2017
0

c'est un Yanmar 2QM15-H

28 avr. 2017
0

bjr,
es-ce que la coque est propre et le moteur est'il en forme ???
parce que 11" de pas c'est pas grand chose ...est tu sur qu'il ne fait que 600kgs en charge ???
alain

28 avr. 2017
0

j'ai oublié de prendre en compte le poids du moteur qui est de 140Kg.

28 avr. 2017
0

145 Kg le poids du moteur

28 avr. 2017
0

j'ai demandé le poids en charge c'est dire pleins fait avec l'équipage à bord
si on est plus près de 900kgs ,ça change tout il va falloir passer à une 14/10 rh trois pales
alain

02 mai 2017
0

Merci beaucoup Alain

09 mai 2017
0

Salut Alain,
c'est bon, j'ai remplacé mon hélice par une 14RH11 le week end dernier
Parfait
Merci encore
Fabrice
